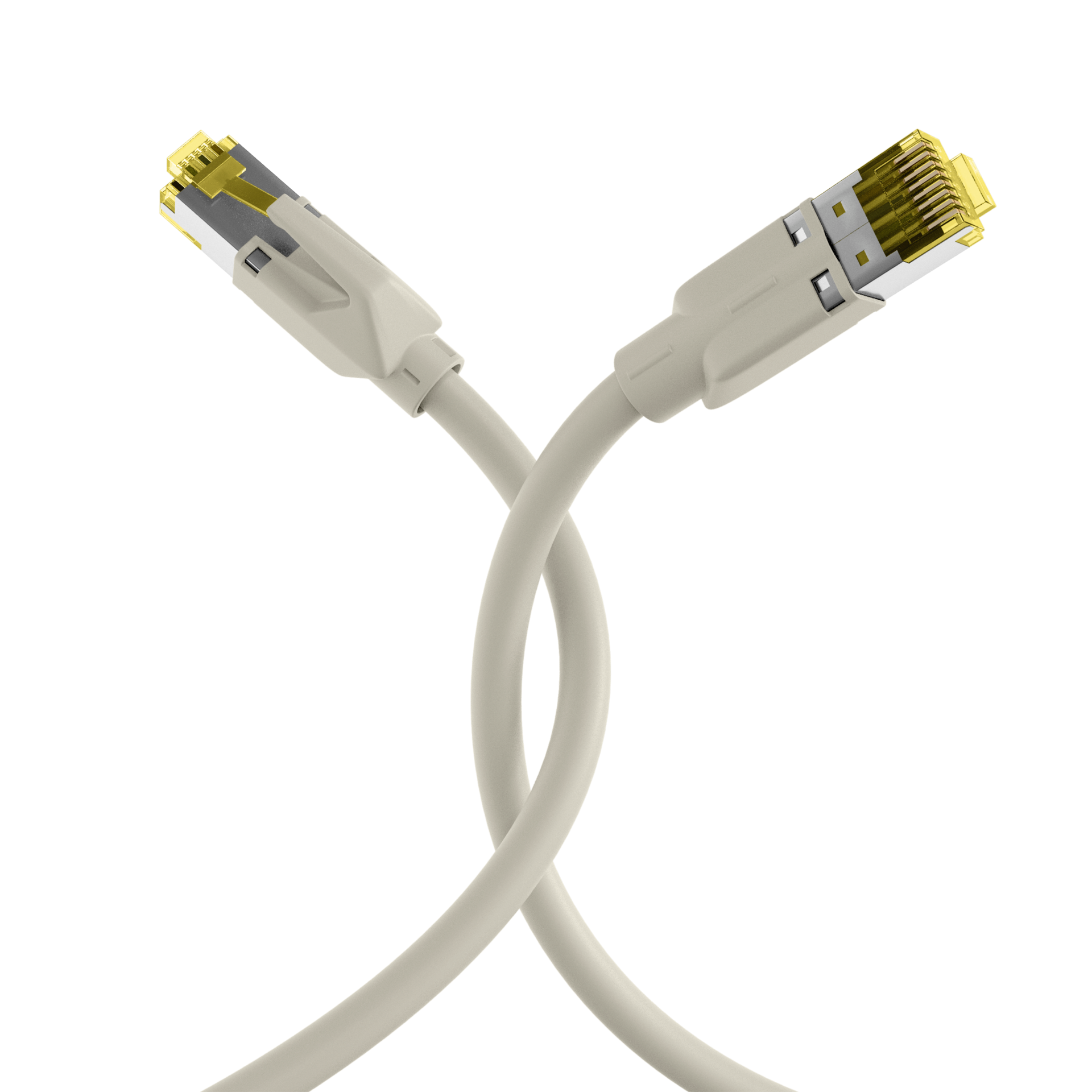

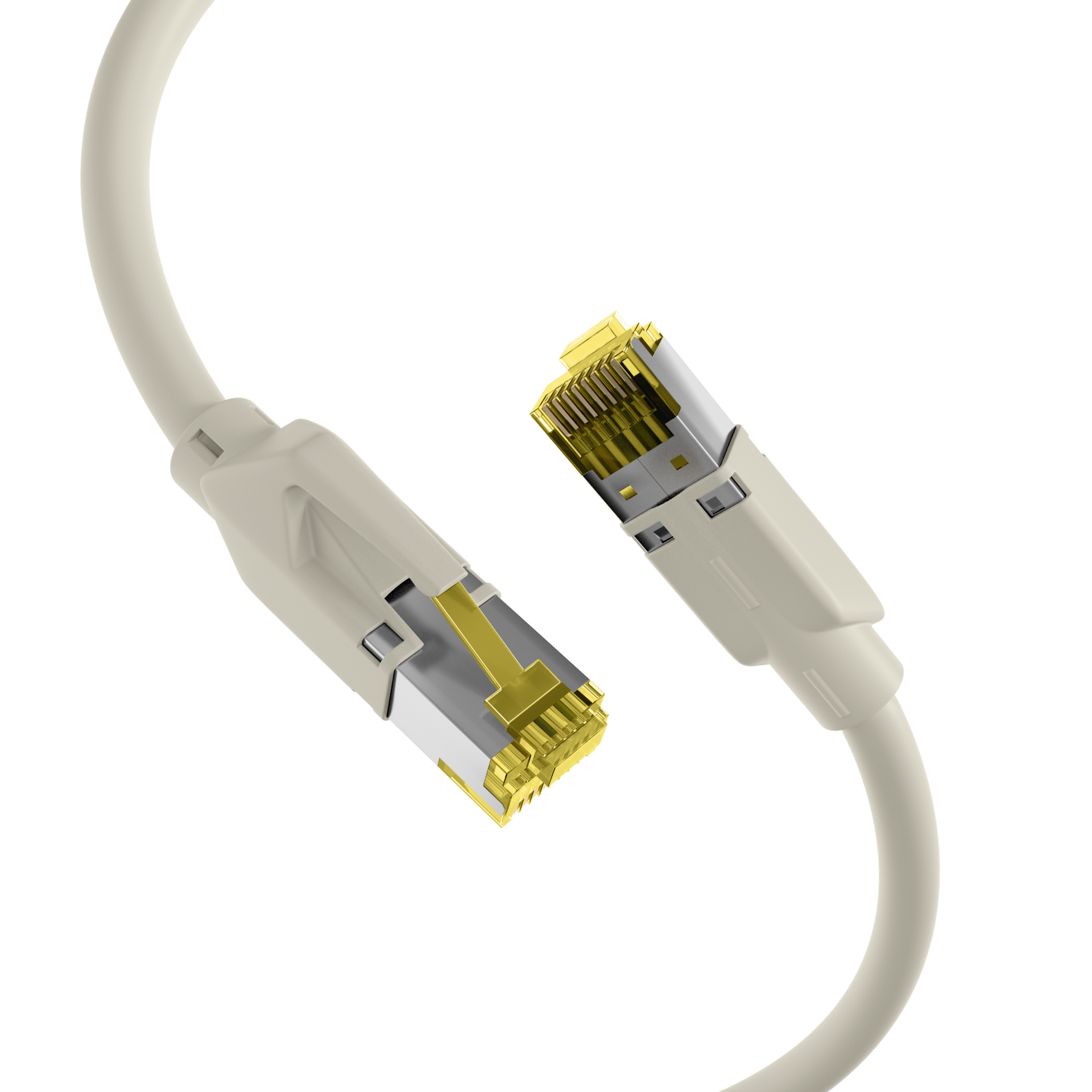

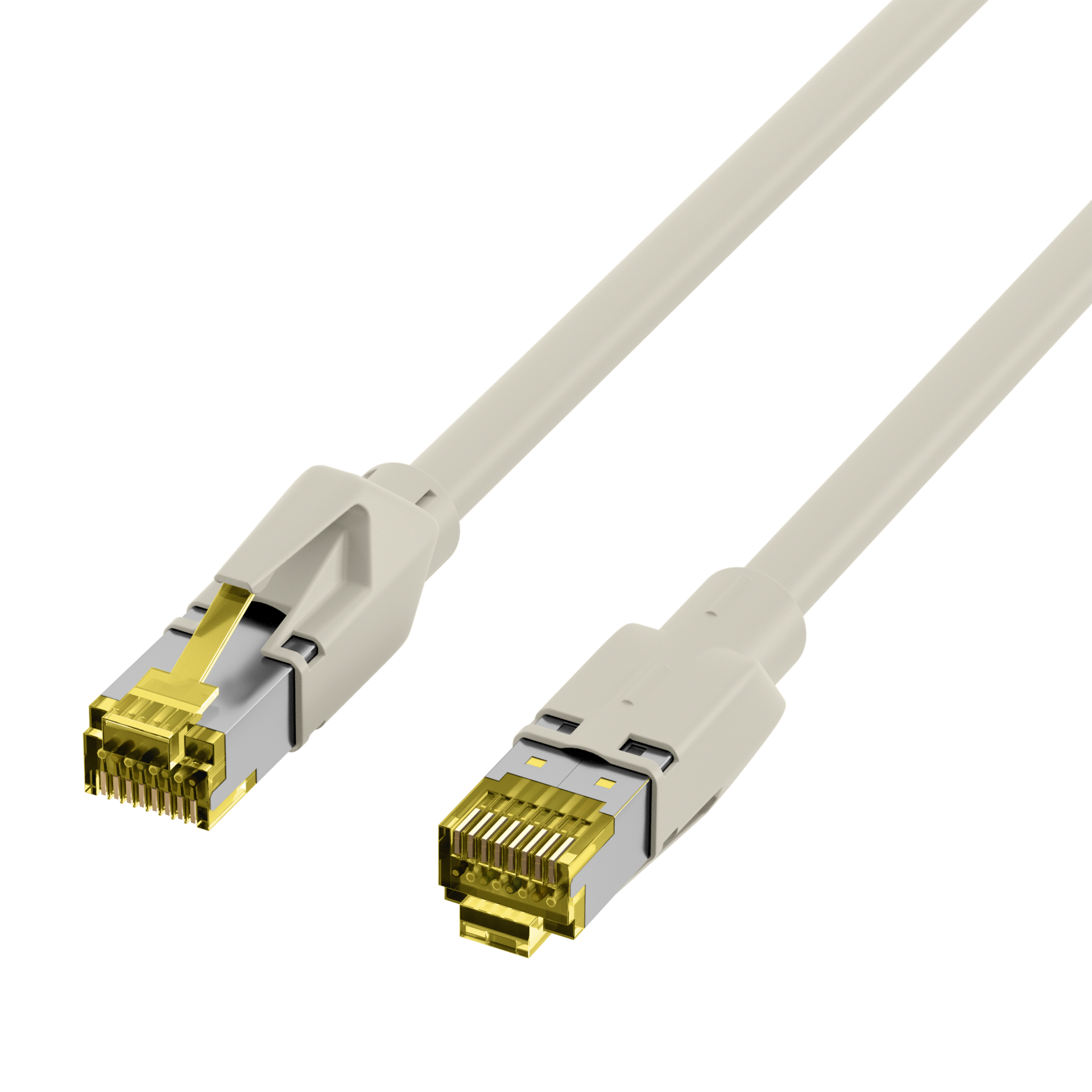

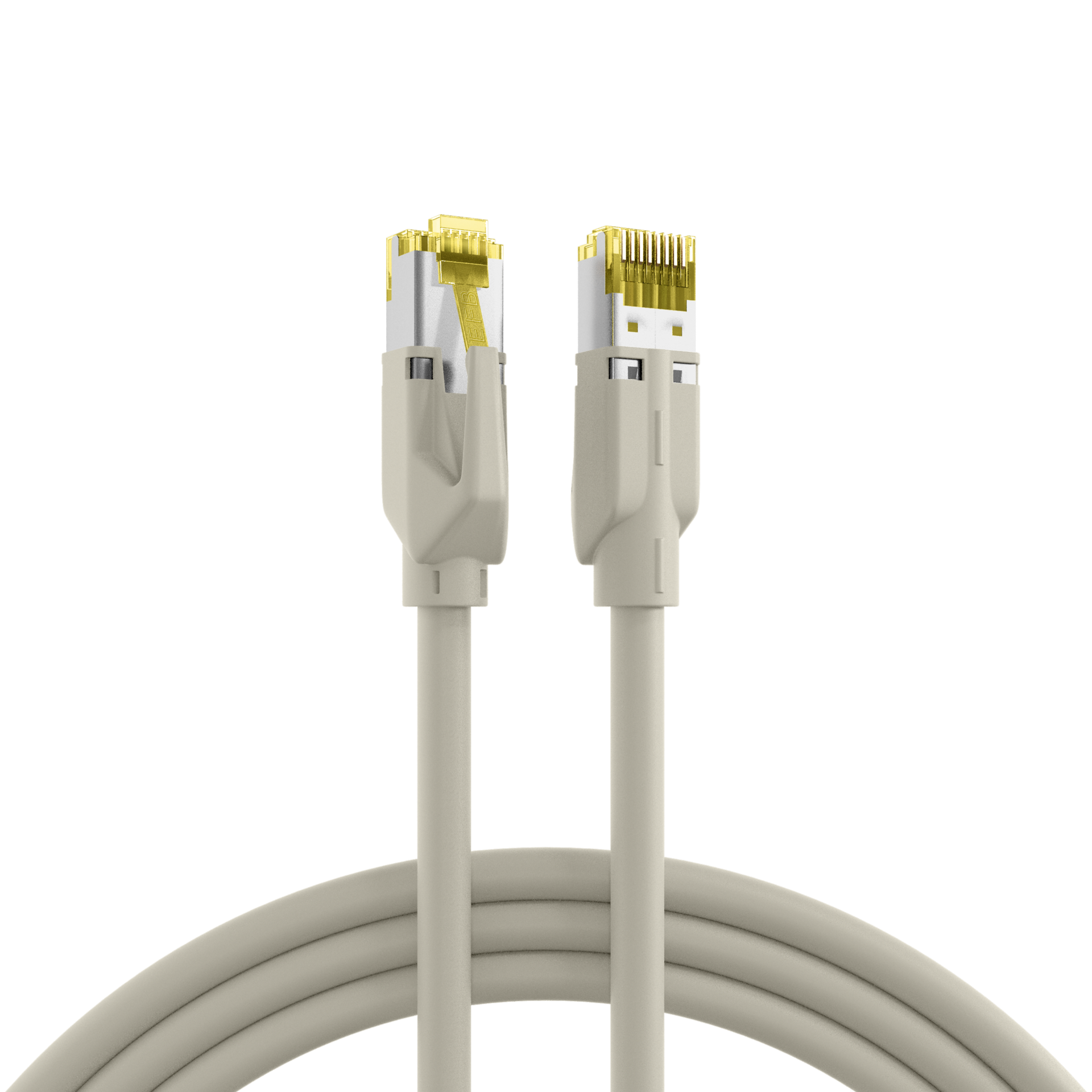

RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau
RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 0,25m
Artikelnummer:
K8580GR.0,25
EAN Nr.:
4049759200336
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 0,25m
RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dadurch erreicht.
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dadurch erreicht.
Technische Eigenschaften
Ausführung: | Geschirmt |
---|---|
Steckverbindertyp Anschluss 1: | RJ45 8(8) |
Steckverbindertyp Anschluss 2: | RJ45 8(8) |
Kategorie: | 6A (TIA) |
Mantel-Farbe: | grau |
AWG-Querschnitt: | 26/7 |
Ausführung flammwidrig: | Ja |
Außendurchmesser des Kabels: | 5,8 mm |
Bandbreite: | 500MHz |
Belegung: | nach TIA/EIA 568B |
Betriebs-/Bemessungsspannung: | max. 50 V DC |
Biegeradius: | >20 mm |
Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
Farbe der Knickschutztülle: | grau |
Flammwidrig: | nach IEC60332-1 |
Geeignet für Schutzart (IP): | IP20 |
Halogen frei: | nach IEC60754-2 |
Halogenfrei: | Ja |
Impedanz: | 100 ±5 Ω |
Kabelkonstruktion: | 4x2 |
Kabeltyp: | S/FTP |
Kabeltyp nach Hersteller: | Dätwyler CU 7702 flex |
Knickschutztülle: | aufgesteckt |
Kontakte: | Vergoldet |
Leitermaterial: | Kupfer |
Leiterwiderstand DC: | 135 Ω/km |
Längenaufdruck: | Nein |
Mantelmaterial: | LSZH |
NVP-Wert: | 78 % |
POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
Pinbelegung: | 1:1 |
Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
Rasthebelschutz: | Ja |
Raucharm: | nach IEC61034 |
Rohkabel: | Cat.7 |
Schirmkontaktierung: | 360° Schirmbefestigung |
Schleifenwiderstand: | 270 Ω/km |
Steckertyp: | TM31 gelb |
Steckverbinder: | IEC 60603-7-51 |
Steckzyklen: | ≥750 |
Strombelastbarkeit: | max. 1 A |
Temperaturbereich (Betrieb): | -20 – 60 °C |
Temperaturbereich (Installation): | 0 – 50 °C |
Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
Ölbeständig nach EN 60811-2-1: | Nein |
Ölbeständig nach EN 60811-404: | Nein |
Varianten
Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
---|---|---|---|---|
K8580GR.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 0,25m | 0,25 m | ±5 % | |
K8580GR.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 0,5m | 0,5 m | ±5 % | |
K8580GR.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 1m | 1,0 m | ±5 % | |
K8580GR.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 1,5m | 1,5 m | ±5 % | |
K8580GR.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 2m | 2,0 m | ±5 % | |
K8580GR.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 3m | 3,0 m | ±5 % | |
K8580GR.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 5m | 5,0 m | ±5 % | |
K8580GR.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 7,5m | 7,5 m | ±5 % | |
K8580GR.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 10m | 10,0 m | ±5 % | |
K8580GR.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 15m | 15,0 m | ±5 % | |
K8580GR.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 20m | 20,0 m | ±5 % | |
K8580GR.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 25m | 25,0 m | ±5 % | |
K8580GR.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 30m | 30,0 m | ±5 % | |
K8580GR.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 grau 40m | 40,0 m | ±5 % |
