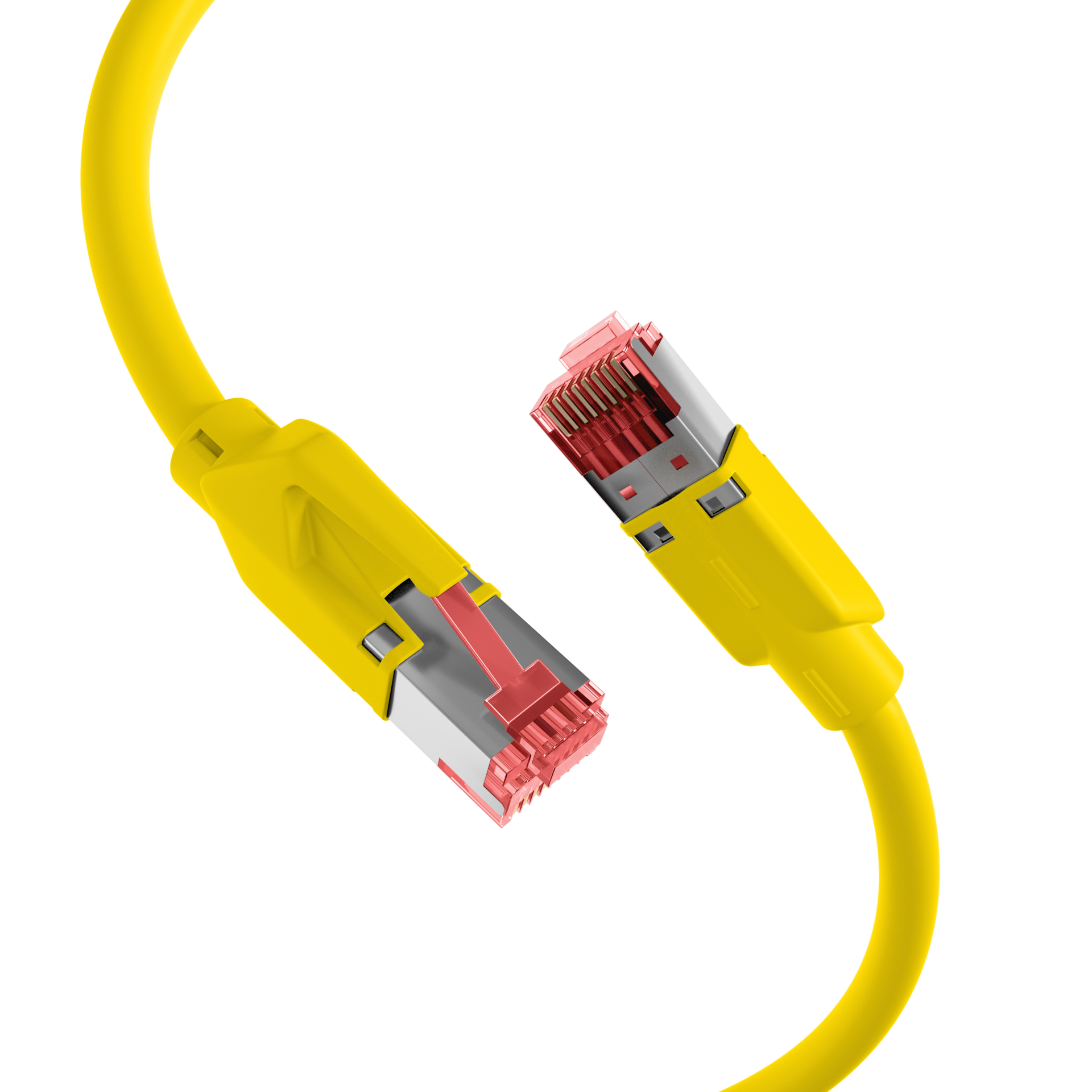

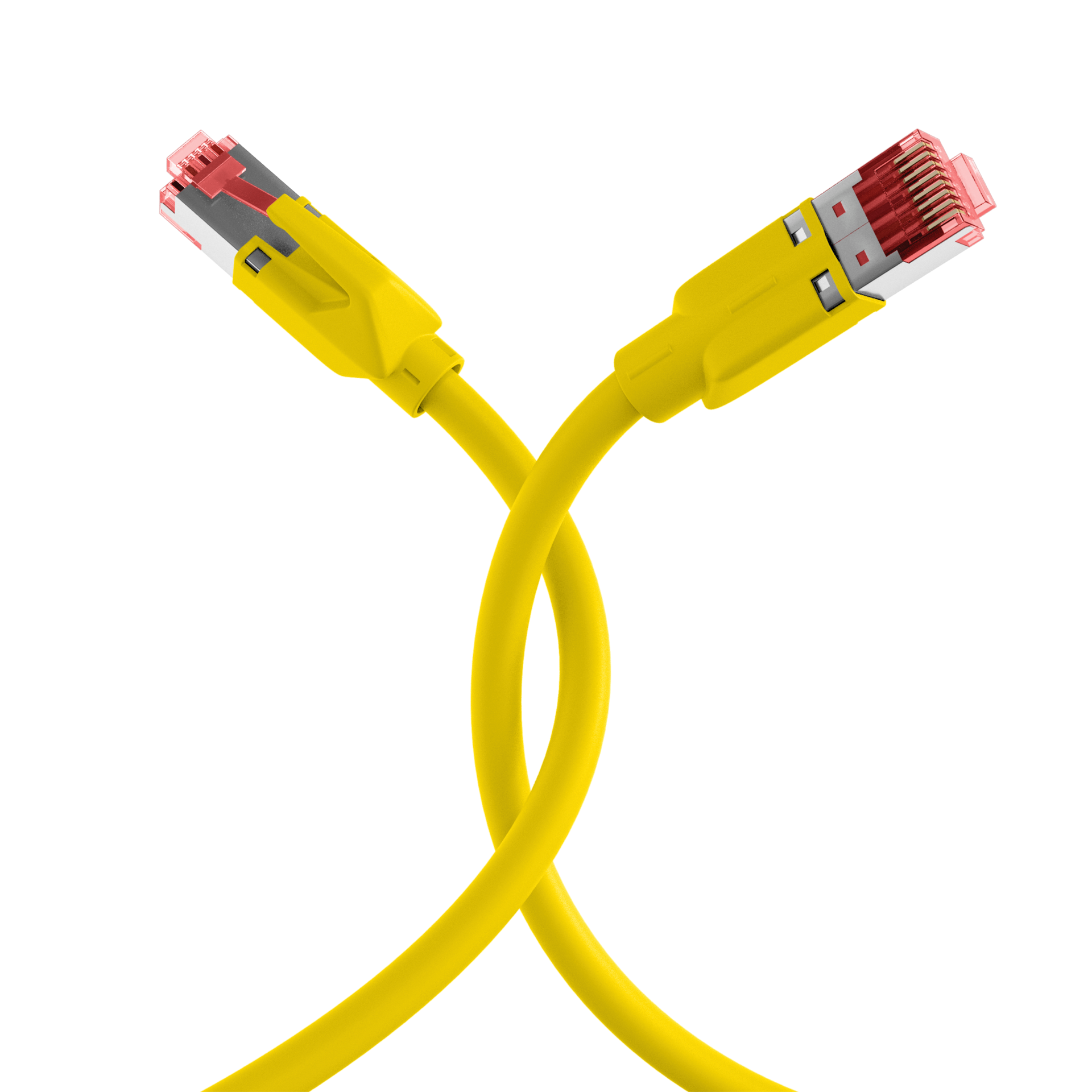

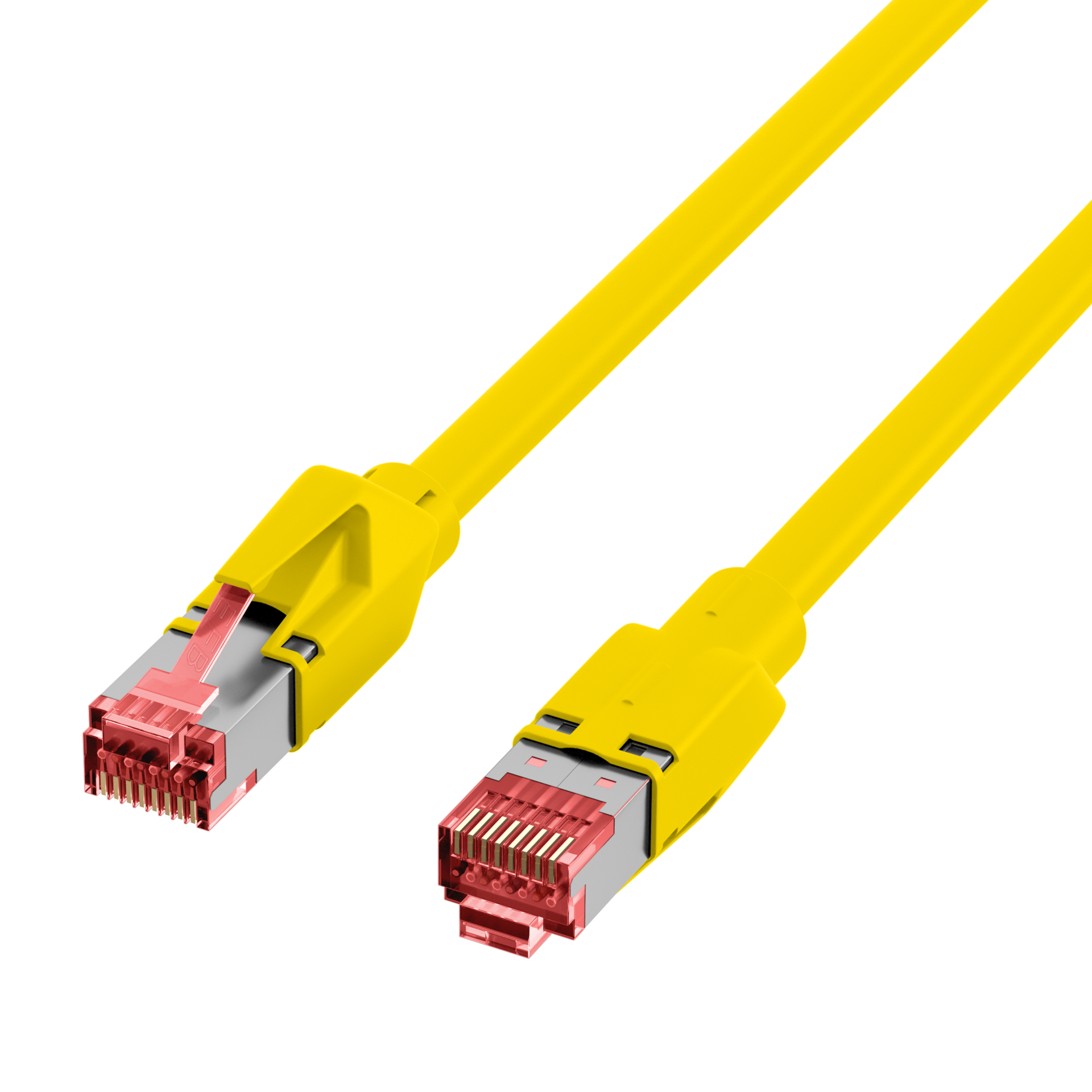

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 0,15m
Artikelnummer:
K8055.0,15
EAN Nr.:
4049759199067
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dabei erreicht.
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dabei erreicht.
Technische Eigenschaften
Ausführung: | Geschirmt |
---|---|
Steckverbindertyp Anschluss 1: | RJ45 8(8) |
Steckverbindertyp Anschluss 2: | RJ45 8(8) |
Kategorie: | 6A (TIA) |
Mantel-Farbe: | gelb |
AWG-Querschnitt: | 27/7 |
Ausführung flammwidrig: | Ja |
Außendurchmesser des Kabels: | 5,9 mm |
Bandbreite: | 500MHz |
Belegung: | nach TIA/EIA 568B |
Betriebs-/Bemessungsspannung: | max. 50 V DC |
Biegeradius: | >25 mm |
Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
Farbe der Knickschutztülle: | gelb |
Flammwidrig: | nach IEC60332-1 |
Geeignet für Schutzart (IP): | IP20 |
Gesamtabschirmung: | ca. 45 % |
Halogen frei: | nach IEC60754-2 |
Halogenfrei: | Ja |
Impedanz: | 100 ±25 Ω |
Isolationswiderstand: | > 2000 MΩ |
Kabelkonstruktion: | 4x2 |
Kabeltyp: | S/FTP |
Knickschutztülle: | aufgesteckt |
Kontakte: | Vergoldet |
Leitermaterial: | Kupfer |
Leiterwiderstand DC: | 170 Ω/km |
Längenaufdruck: | Nein |
Mantelmaterial: | LSZH |
NVP-Wert: | 79 % |
POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
Pinbelegung: | 1:1 |
Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
Rasthebelschutz: | Ja |
Raucharm: | nach IEC61034 |
Rohkabel: | Cat.7 |
Schirmkontaktierung: | 360° Schirmbefestigung |
Schleifenwiderstand: | < 340 Ω/km |
Steckertyp: | TM21 rot |
Steckverbinder: | IEC 60603-7-51 |
Steckzyklen: | ≥750 |
Strombelastbarkeit: | max. 1 A |
Temperaturbereich (Betrieb): | -20 – 60 °C |
Temperaturbereich (Installation): | 0 – 50 °C |
Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
Widerstandsunsymmetrie: | < 3 % |
Ölbeständig nach EN 60811-2-1: | Nein |
Ölbeständig nach EN 60811-404: | Nein |
Varianten
Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
---|---|---|---|---|
K8055.0,15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 0,15m | 0,15 m | ±5 % | |
K8055.025 | RJ45 Patchkabel Cat.6A S/FTP LSZH,Draka UC900 TM21 gelb 0,25m | 0,25 m | ±5 % | |
K8055.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 0,5m | 0,5 m | ±5 % | |
K8055.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 1m | 1,0 m | ±5 % | |
K8055.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 1,5m | 1,5 m | ±5 % | |
K8055.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 2m | 2,0 m | ±5 % | |
K8055.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 3m | 3,0 m | ±5 % | |
K8055.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 5m | 5,0 m | ±5 % | |
K8055.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 7,5m | 7,5 m | ±5 % | |
K8055.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 10m | 10,0 m | ±5 % | |
K8055.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 15m | 15,0 m | ±5 % | |
K8055.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 20m | 20,0 m | ±5 % | |
K8055.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 25m | 25,0 m | ±5 % | |
K8055.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 30m | 30,0 m | ±5 % | |
K8055.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 40m | 40,0 m | ±5 % | |
K8055.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 gelb 50m | 50,0 m | ±5 % |
