RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 1m
Artikelnummer:
K8560SW.1
EAN Nr.:
4049759016586
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 1m

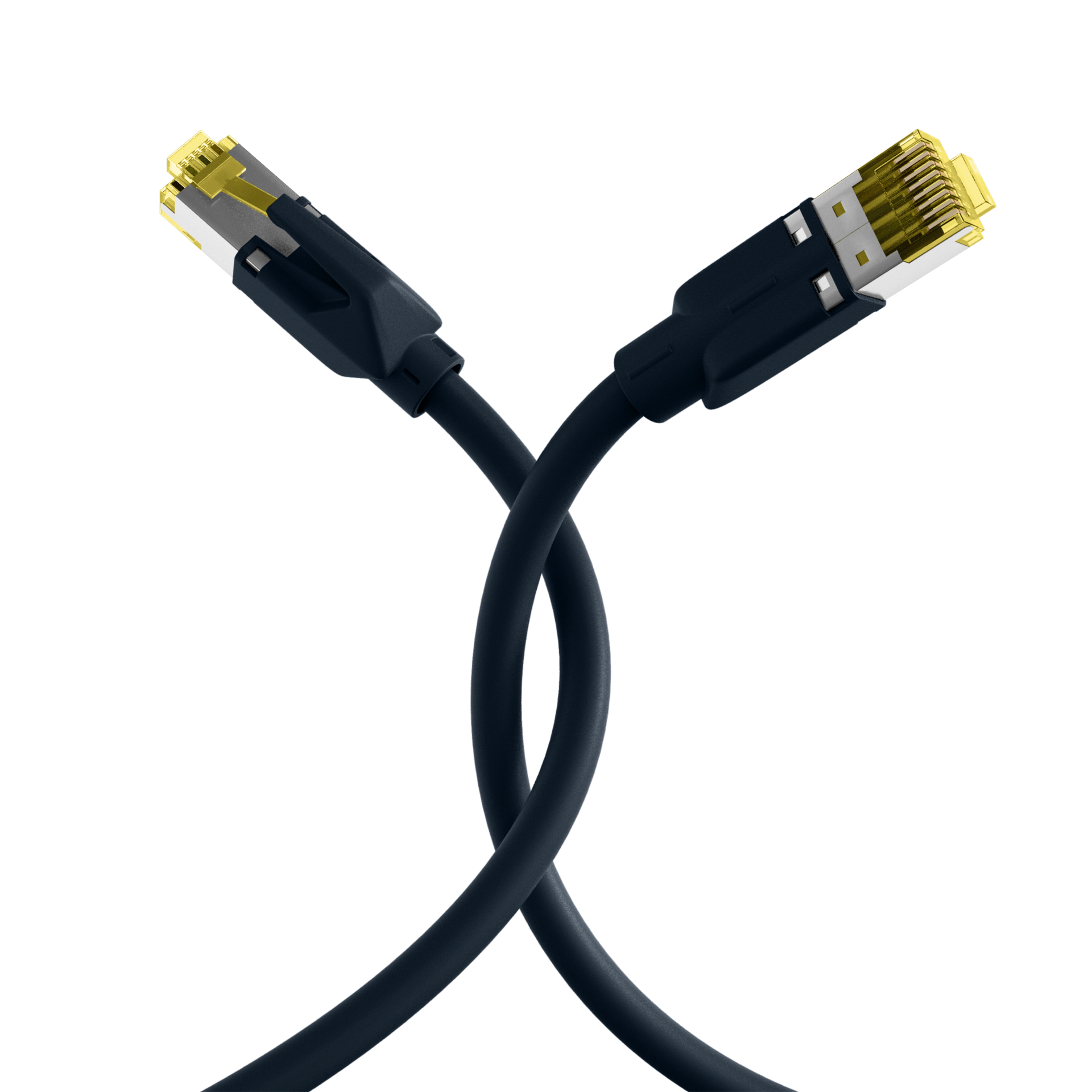

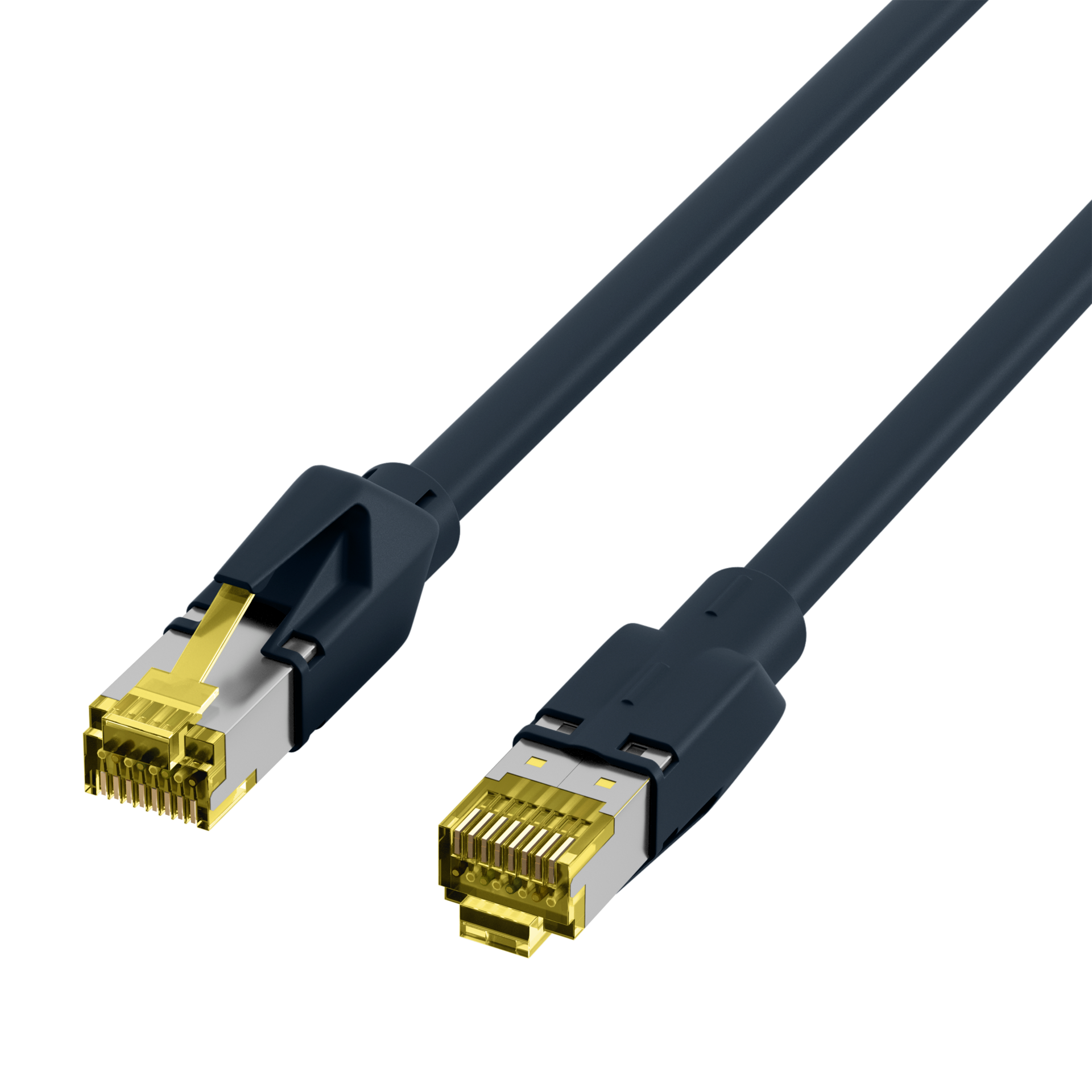

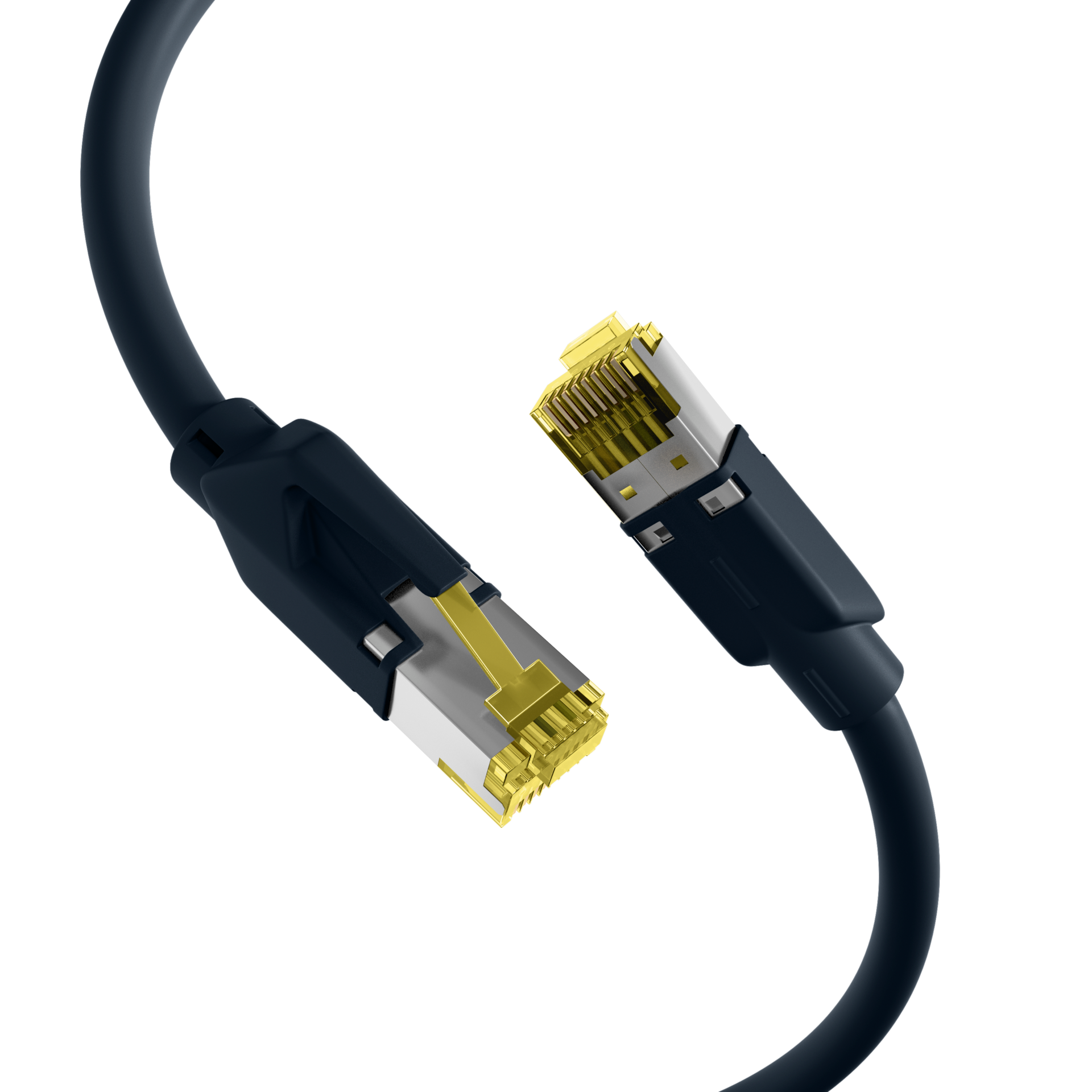

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Die Bandbreite ist 500 MHz.
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Die Bandbreite ist 500 MHz.
Technische Eigenschaften
| (Halogenfrei): | Ja |
|---|---|
| AWG-Querschnitt: | 26/7 |
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,9 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Einsatzort: | Rechenzentrum |
| Euroklasse: | Eca |
| Farbe der Knickschutztülle: | schwarz |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | ca. 45 % |
| Halogen frei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Draka UC900 SS27 |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| NVP-Wert: | 79 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM31 gelb |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Widerstandsunsymmetrie: | 3 % |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |

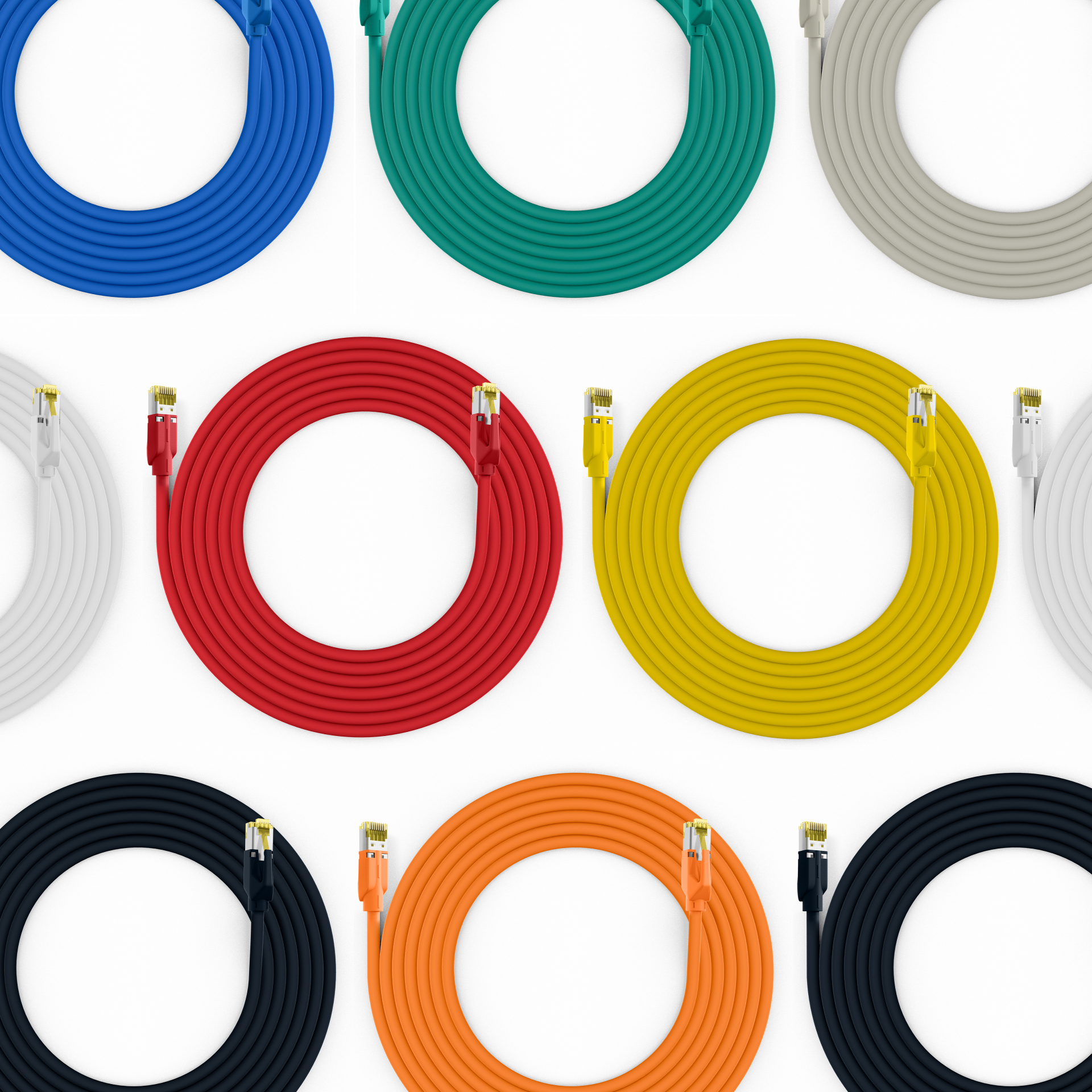

Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8560SW.0,15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 0,15m | 0.15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 0,25m | 0.25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 2m | 2,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 3m | 3,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 5m | 5.0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 7,5m | 7.5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 10m | 10,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560SW.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 15m | 15,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8560SW.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 20m | 20.0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8560SW.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 25m | 25.0 m | PoE nach IEEE802.3af | ±5 % | |
| K8560SW.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 30m | 30,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8560SW.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 40m | 40.0 m | Nein | ±5 % | |
| K8560SW.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 schwarz 50m | 50.0 m | Nein | ±5 % |
