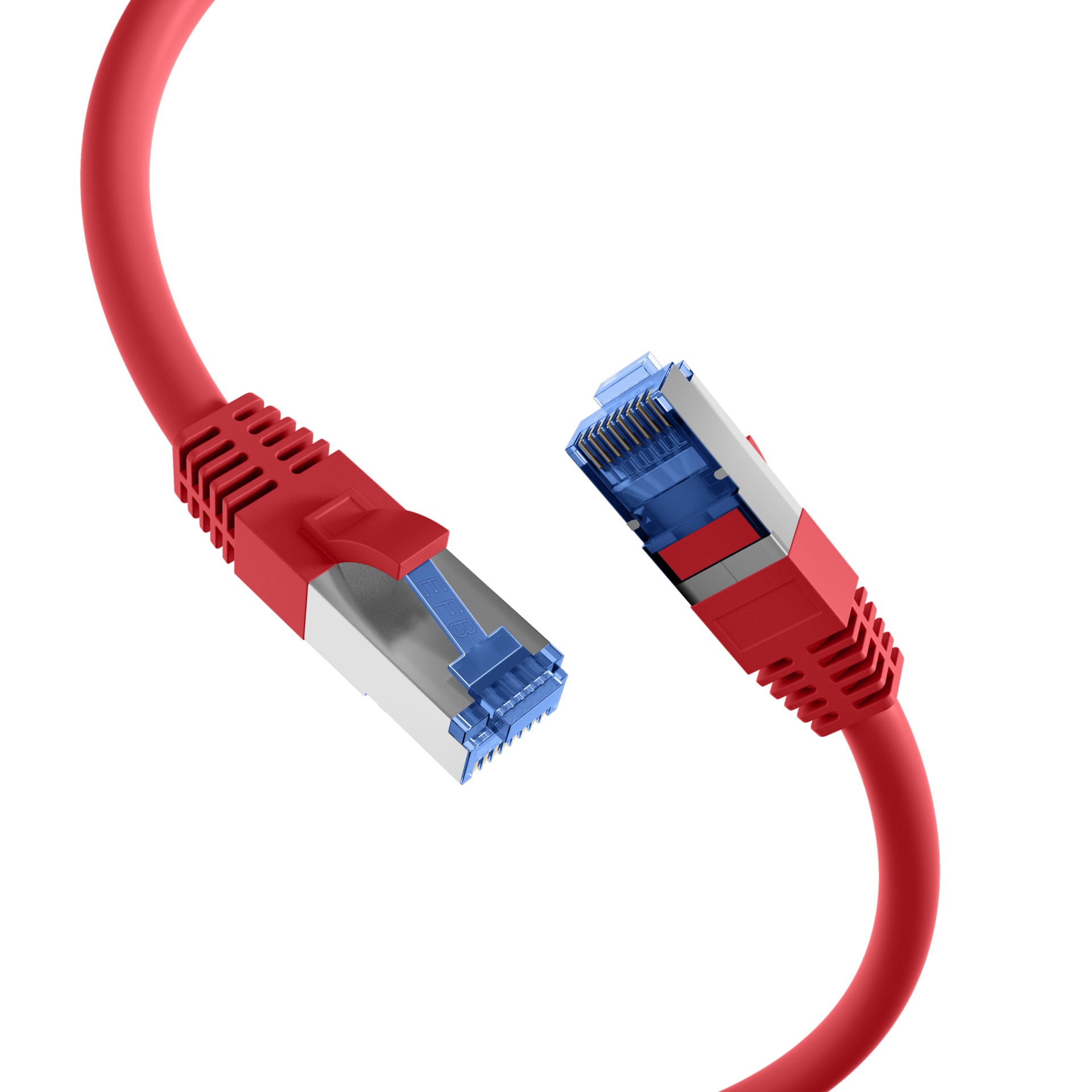

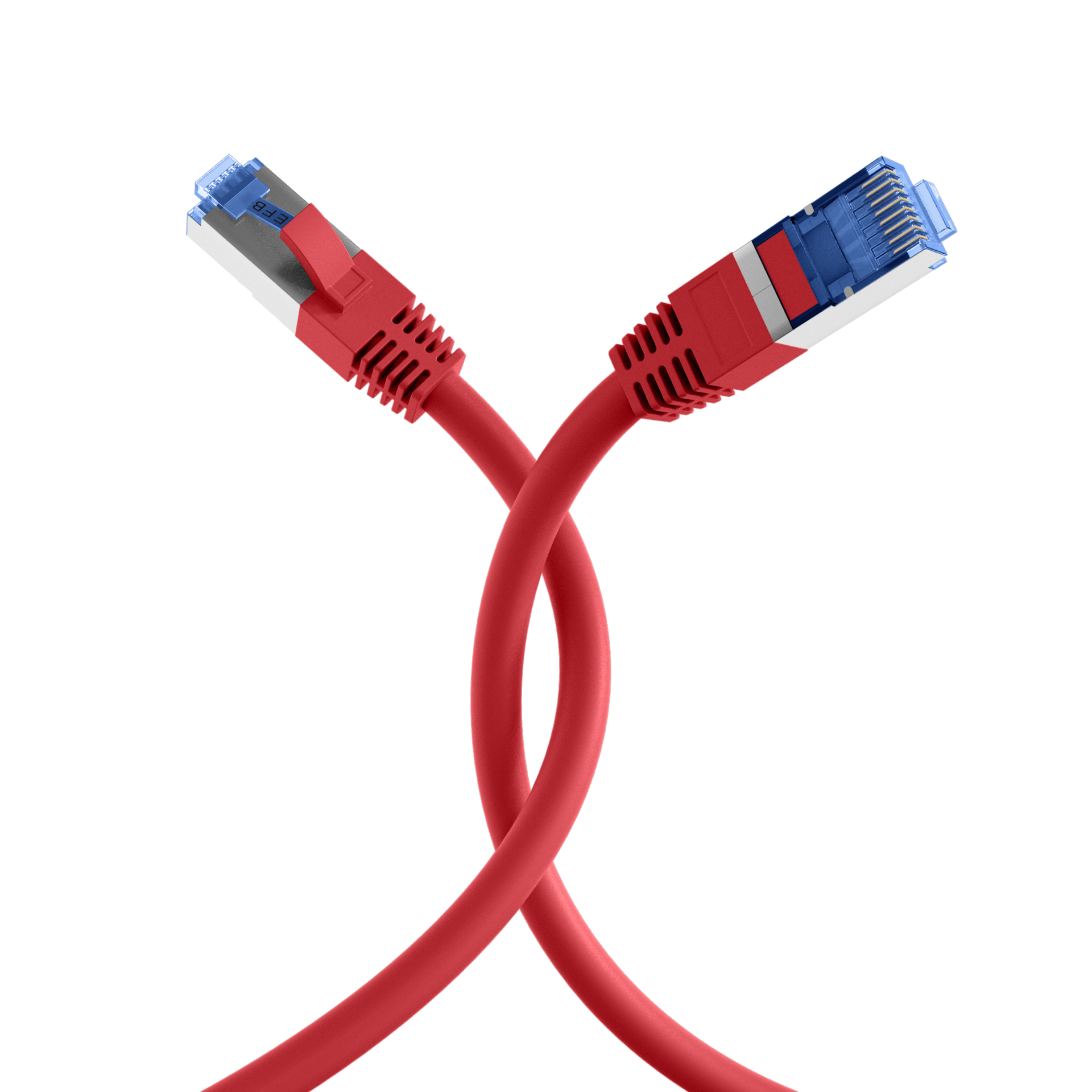

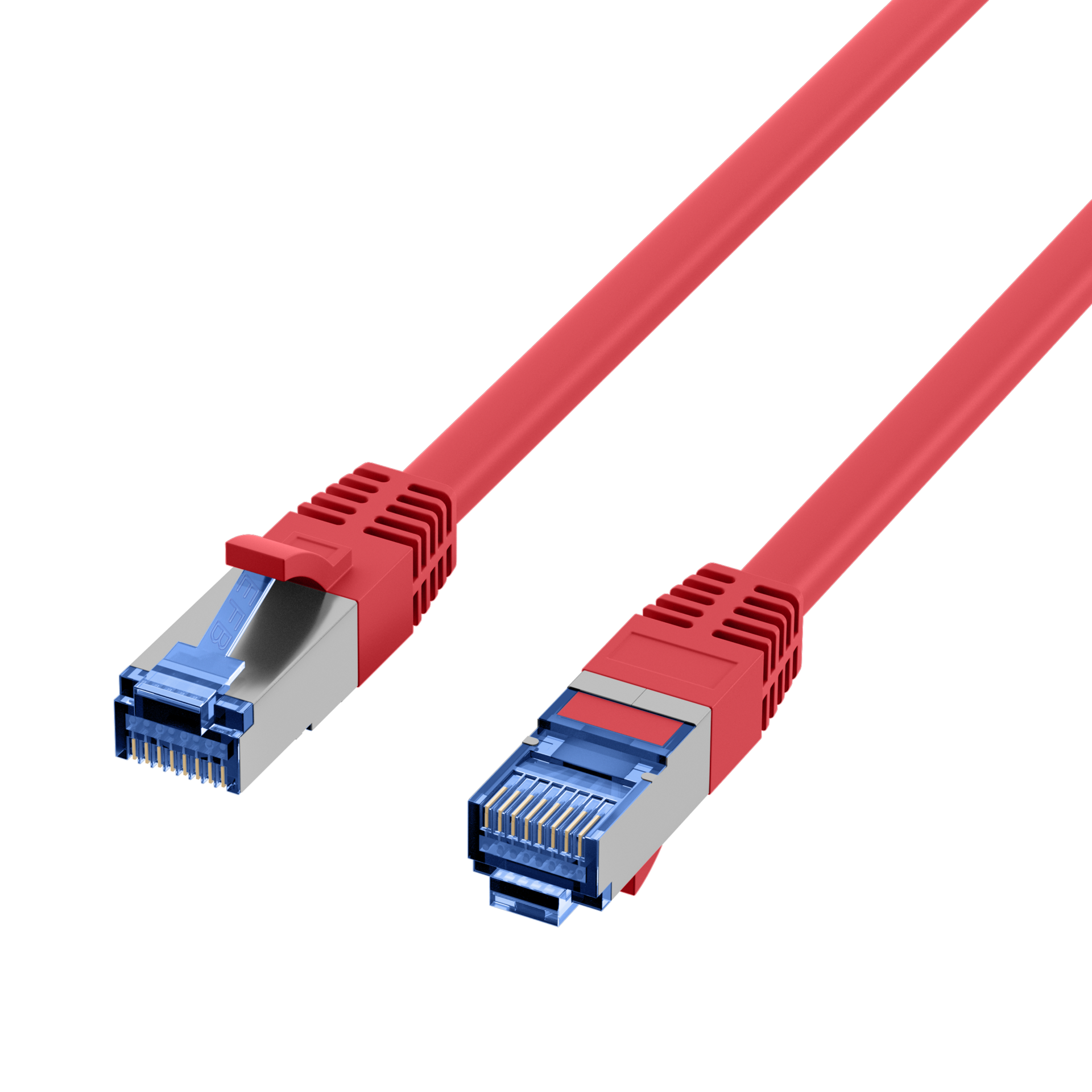

RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 0,15m
Artikelnummer:
K5525FRT.0,15
EAN Nr.:
4049759187408
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 0,15m
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex
Das Cat.6A (IEC) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (IEC)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem TPE/LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der blauen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den erweiterten Temperaturbereich -20 – 75 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist 500 MHz.
Das Cat.6A (IEC) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (IEC)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem TPE/LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der blauen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den erweiterten Temperaturbereich -20 – 75 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist 500 MHz.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (IEC) |
| Mantel-Farbe: | rot |
| (Halogenfrei): | Ja |
| AWG-Querschnitt: | 26/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 6,5 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >32,5 mm |
| Chemisch beständig: | Nein |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | rot |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Halogen frei: | nach IEC60754-2 |
| Impedanz: | 100 ±25 Ω |
| Isolationswiderstand: | 100 MΩ |
| Kabelaufdruck: | Cat.6 S/FTP 4x2xAWG27/7 PIMF ISO/IEC 11801 & EN50173-1 TIA/EIA 568B.2-1 Halogen Free ***Gigabit*** www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet µ" Vergoldet |
| Kontaktwiderstand: | 30 mΩ |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 142 Ω/km |
| Längenaufdruck: | Ja |
| Mantelmaterial: | TPE/LSZH |
| NVP-Wert: | 0 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | 284 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 Standard blau |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 75 °C |
| Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | 2 % |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K5525FRT.0,15 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 0,15m | 0,15 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.0,25 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.0,5 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.1 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.1,5 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.2 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.3 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.5 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 5m | 5,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.7,5 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 7,5m | 7,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.10 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.15 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.20 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 20m | 20,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.25 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 25m | 25,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K5525FRT.30 | RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex rot 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de/kontakt
