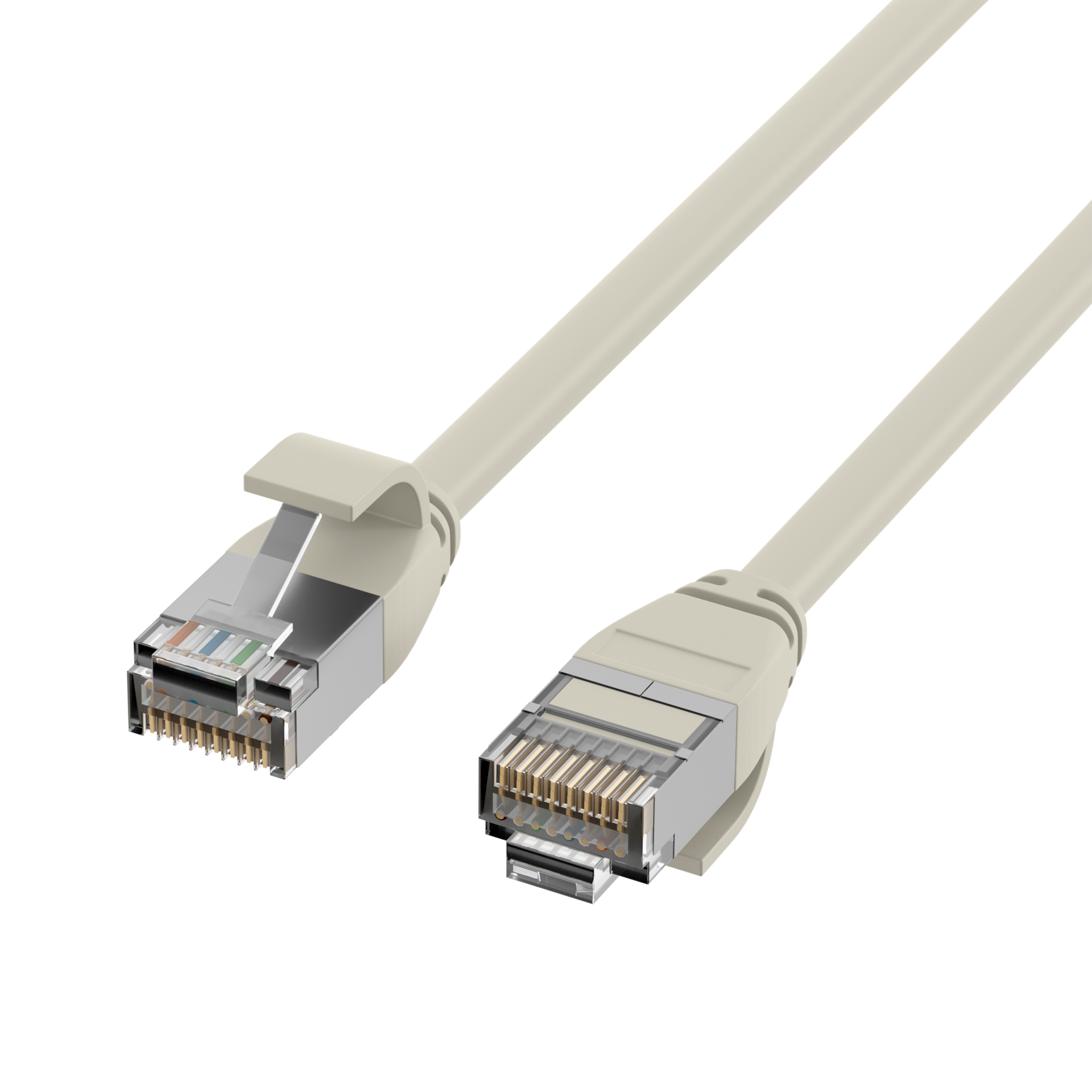

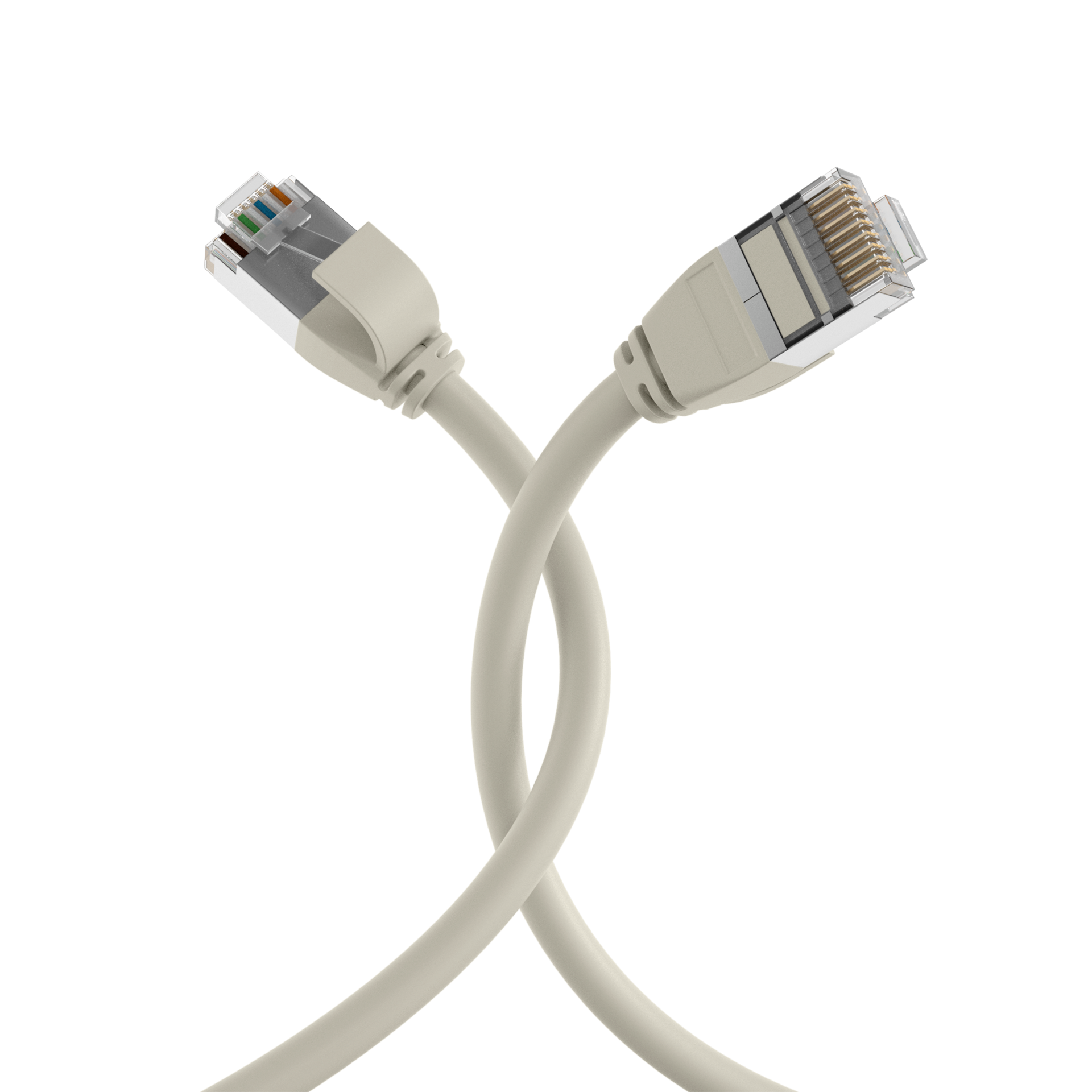

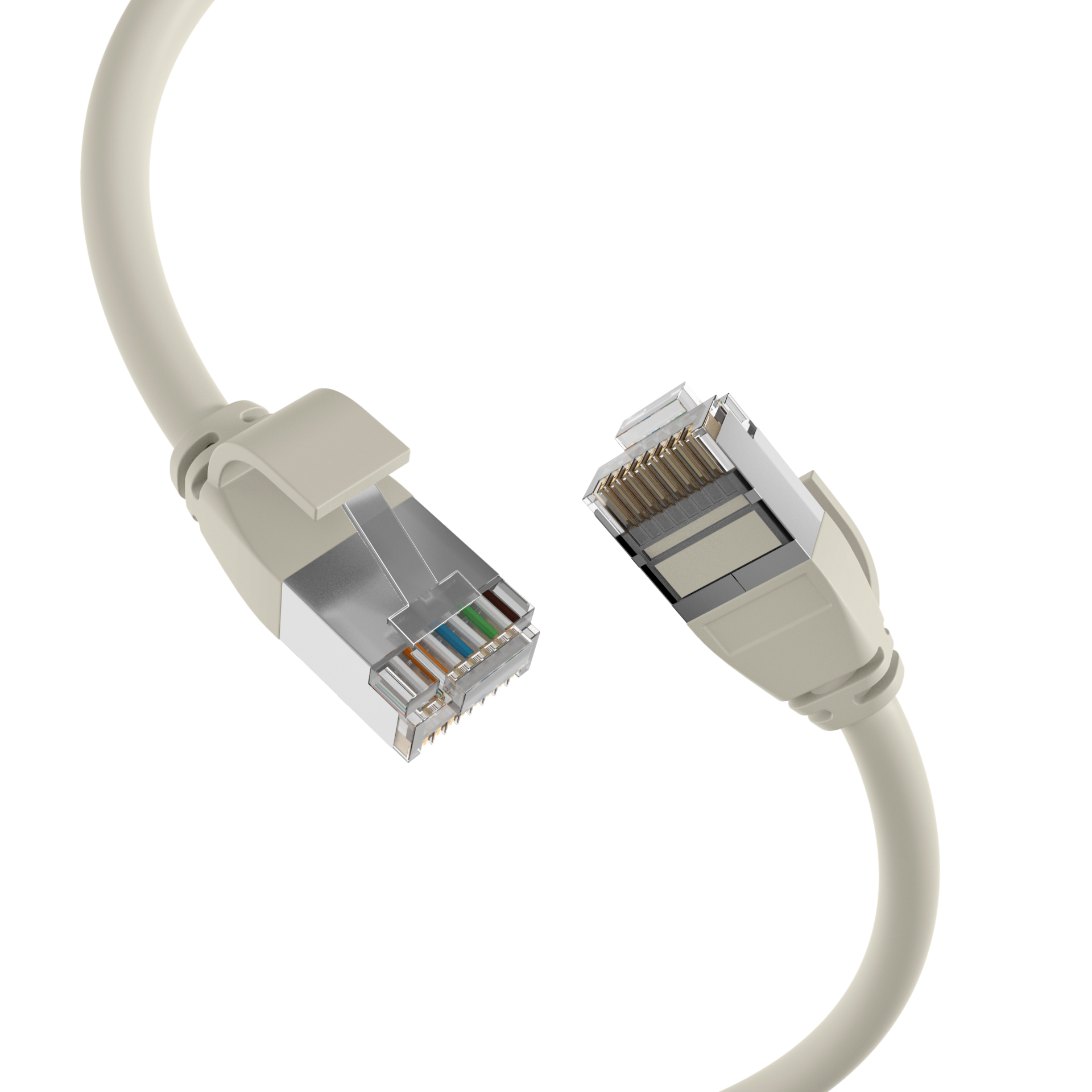

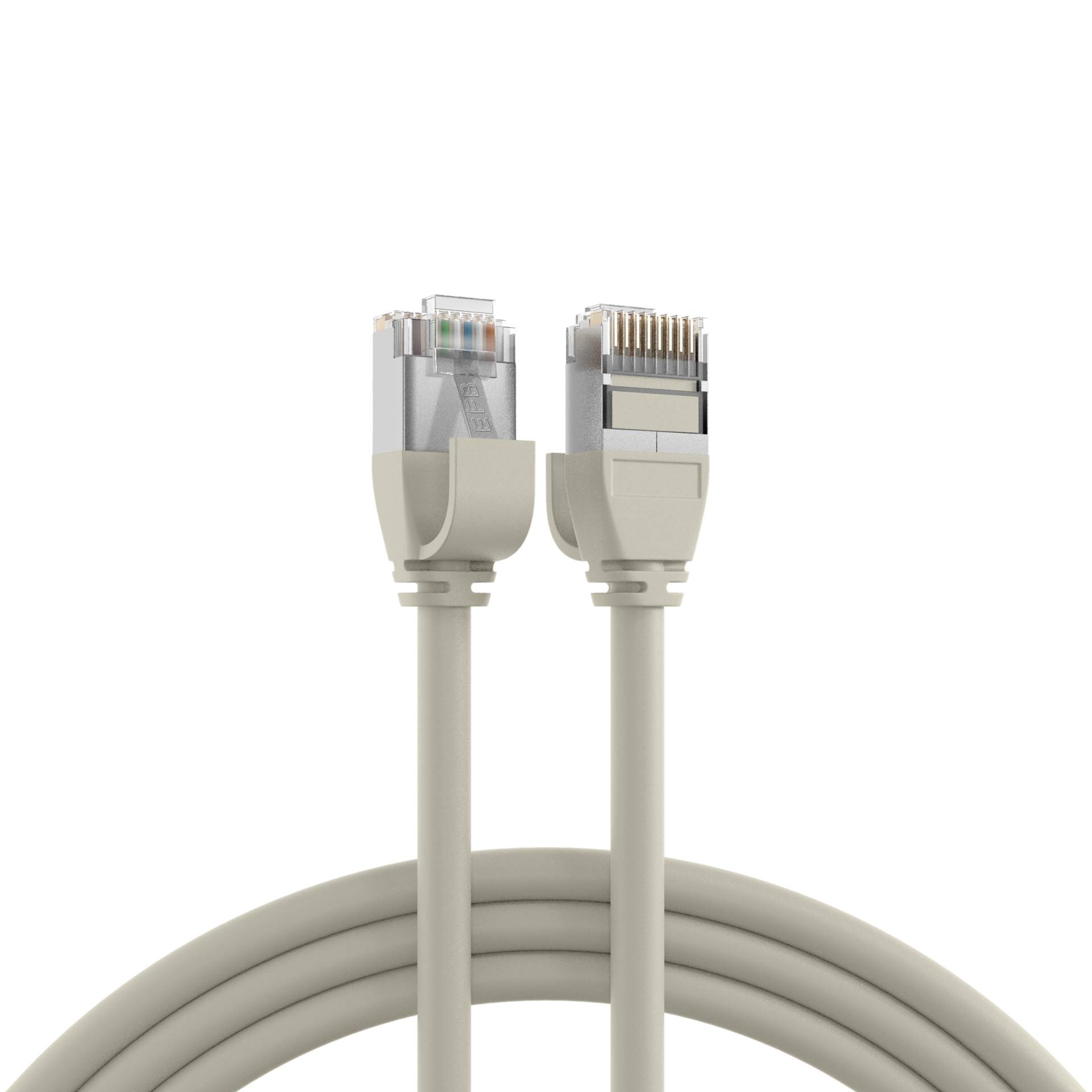

RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau
RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 0,15m
Artikelnummer:
K5547GR.0,15
EAN Nr.:
4049759266585
Produktinformationen für RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 0,15m
RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/FTP Kabel mit AWG30/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem TPE/LSZH Material. Darüber hinaus bietet das Kabel die Option zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.

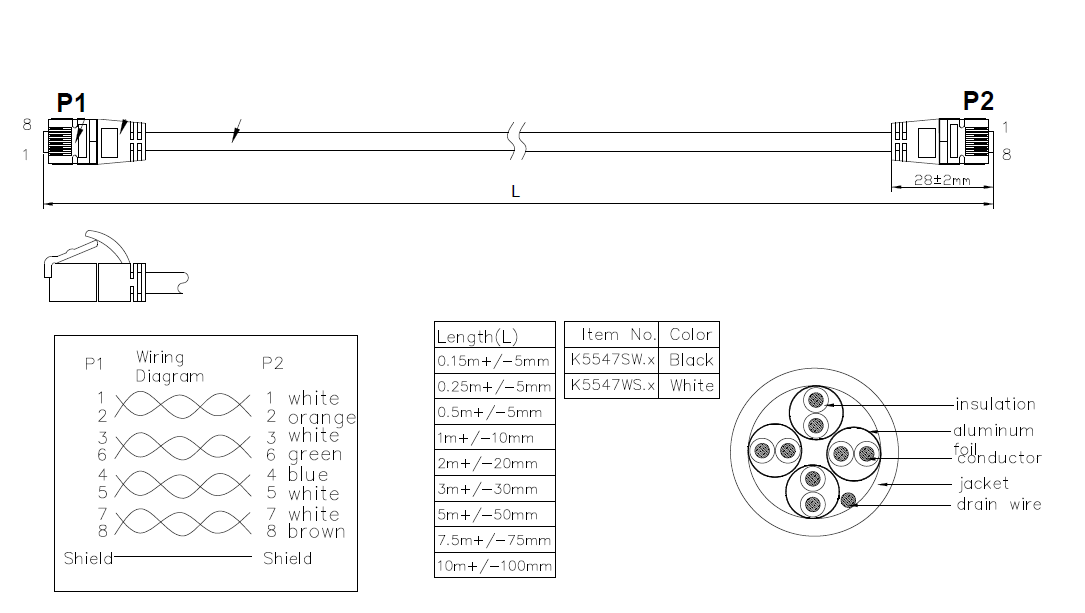

Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den erweiterten Temperaturbereich -20 – 75 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist dabei bis zu 500 MHz.
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/FTP Kabel mit AWG30/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem TPE/LSZH Material. Darüber hinaus bietet das Kabel die Option zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.
Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den erweiterten Temperaturbereich -20 – 75 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist dabei bis zu 500 MHz.
Technische Eigenschaften
| AWG-Querschnitt: | 30/7 |
|---|---|
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 4,0 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >16 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | grau |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | 100 MΩ |
| Kabelform: | slim |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | U/FTP |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet |
| Kontaktwiderstand: | ≤ 20 mΩ |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 376 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | grau |
| Mantel-Material: | TPE/LSZH |
| NVP-Wert: | 76 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | Ja |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Schleifenwiderstand: | 752 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 kurze Ausführung |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 75 °C |
| UL approbiert: | False |
| UV beständig: | Nein |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Widerstandsunsymmetrie: | < 4 % |
| Ölbeständig: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K5547GR.0,15 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 0,15m | 0.15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547GR.0,25 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 0,25m | 0.25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547GR.0,5 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547GR.1 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547GR.1,5 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 1,5m | 1,5 m | PoE nach IEEE802.3af | ±5 % | |
| K5547GR.2 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 2m | 2,0 m | PoE nach IEEE802.3af | ±5 % | |
| K5547GR.3 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 3m | 3,0 m | PoE nach IEEE802.3af | ±5 % | |
| K5547GR.5 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex grau 5m | 5.0 m | PoE nach IEEE802.3af | ±5 % |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
