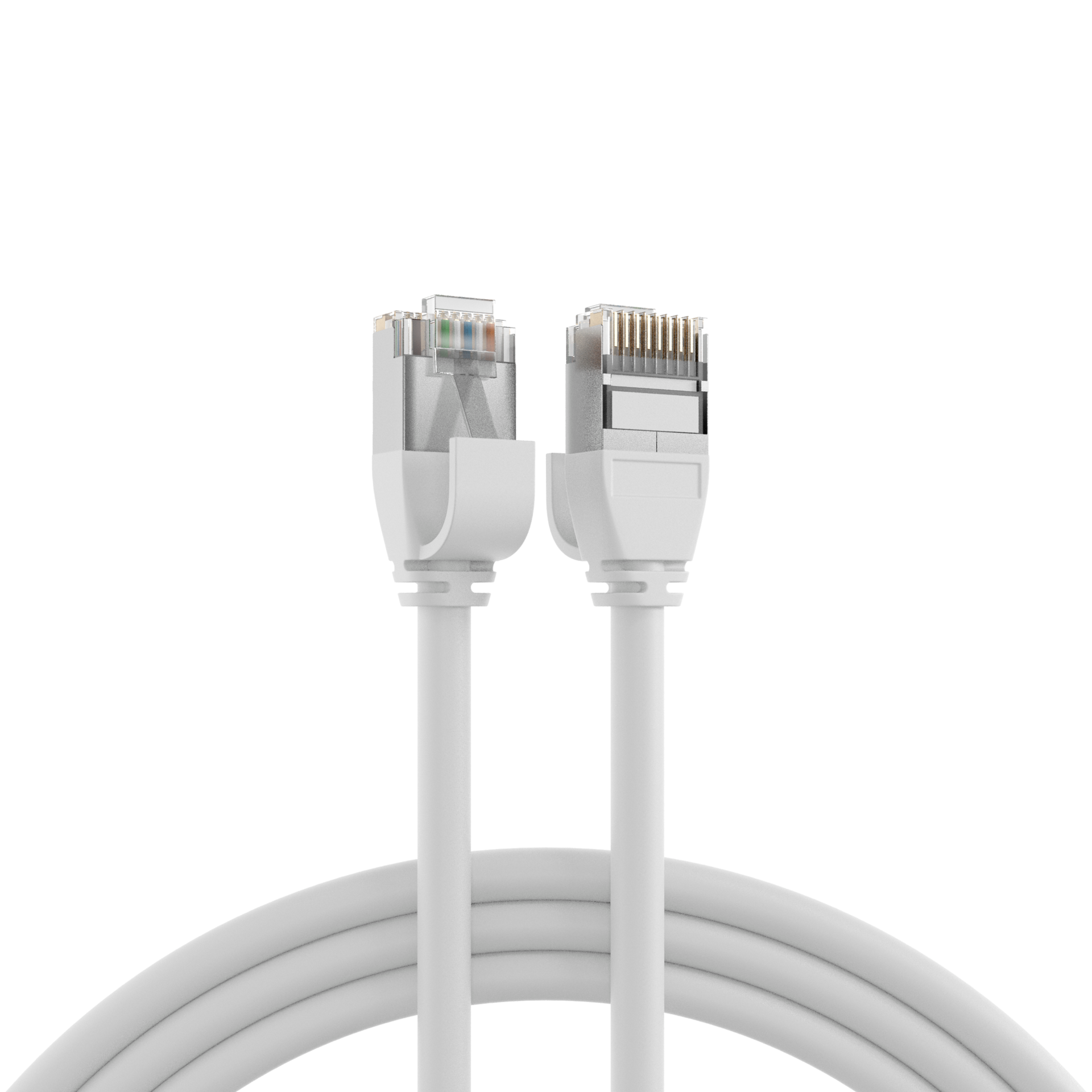

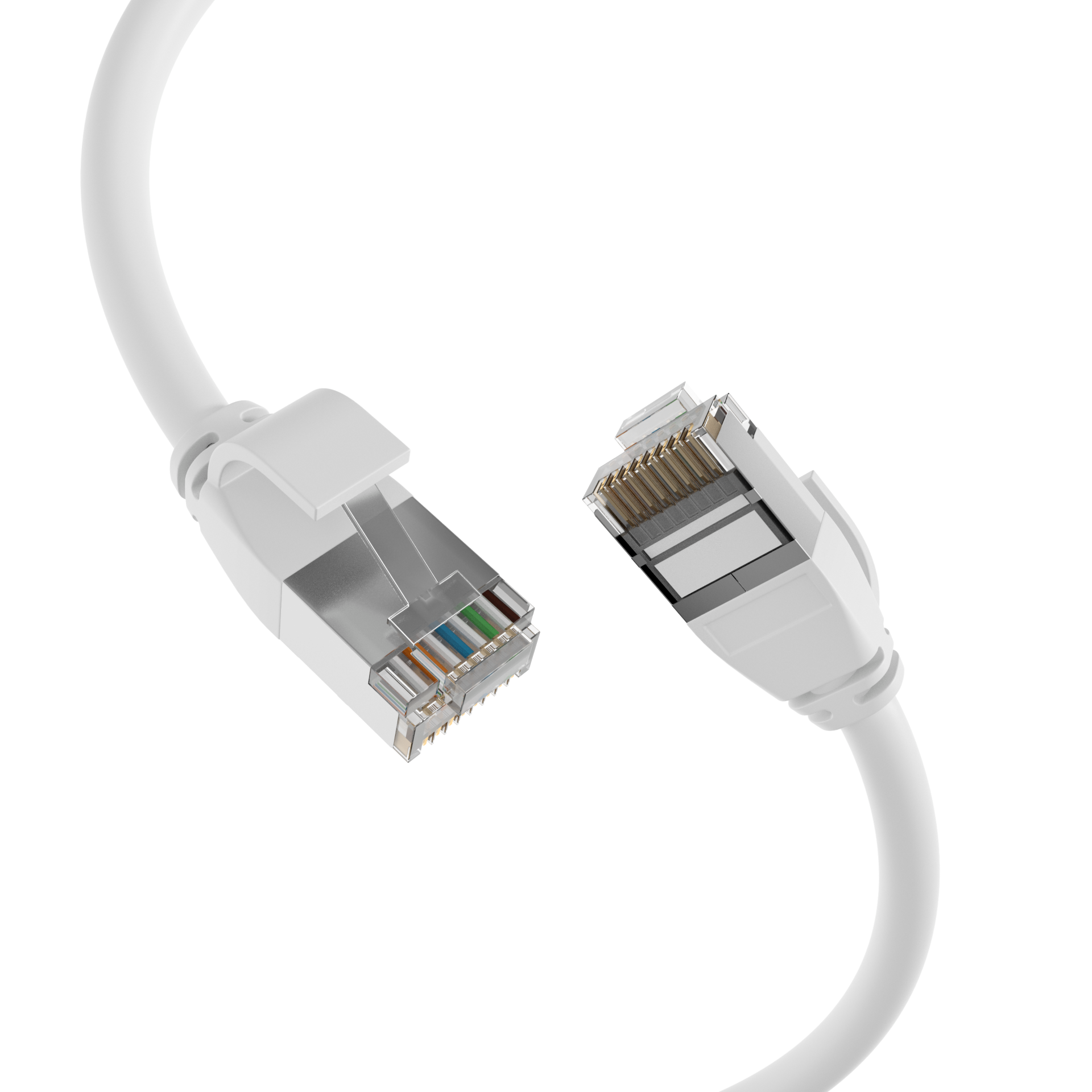

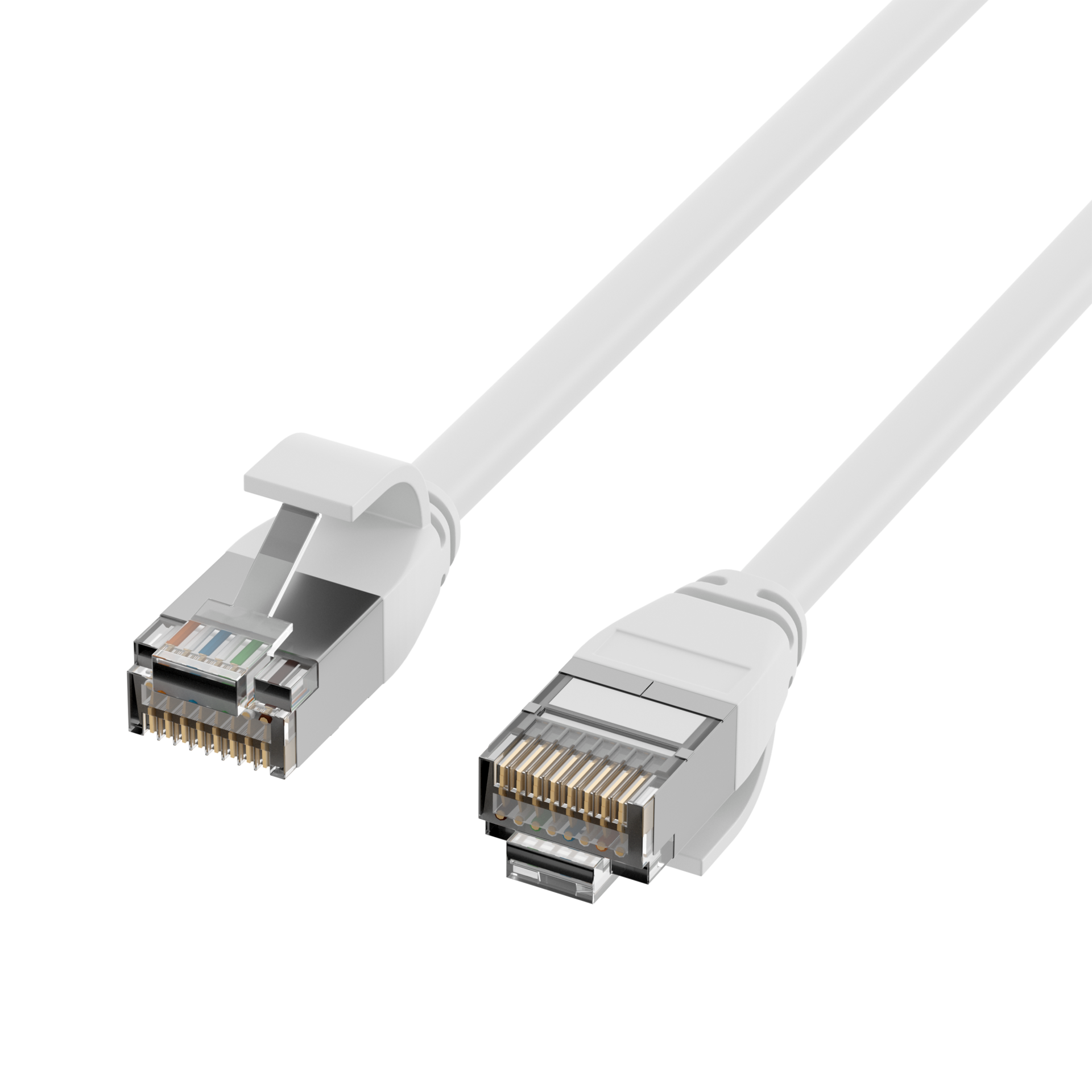

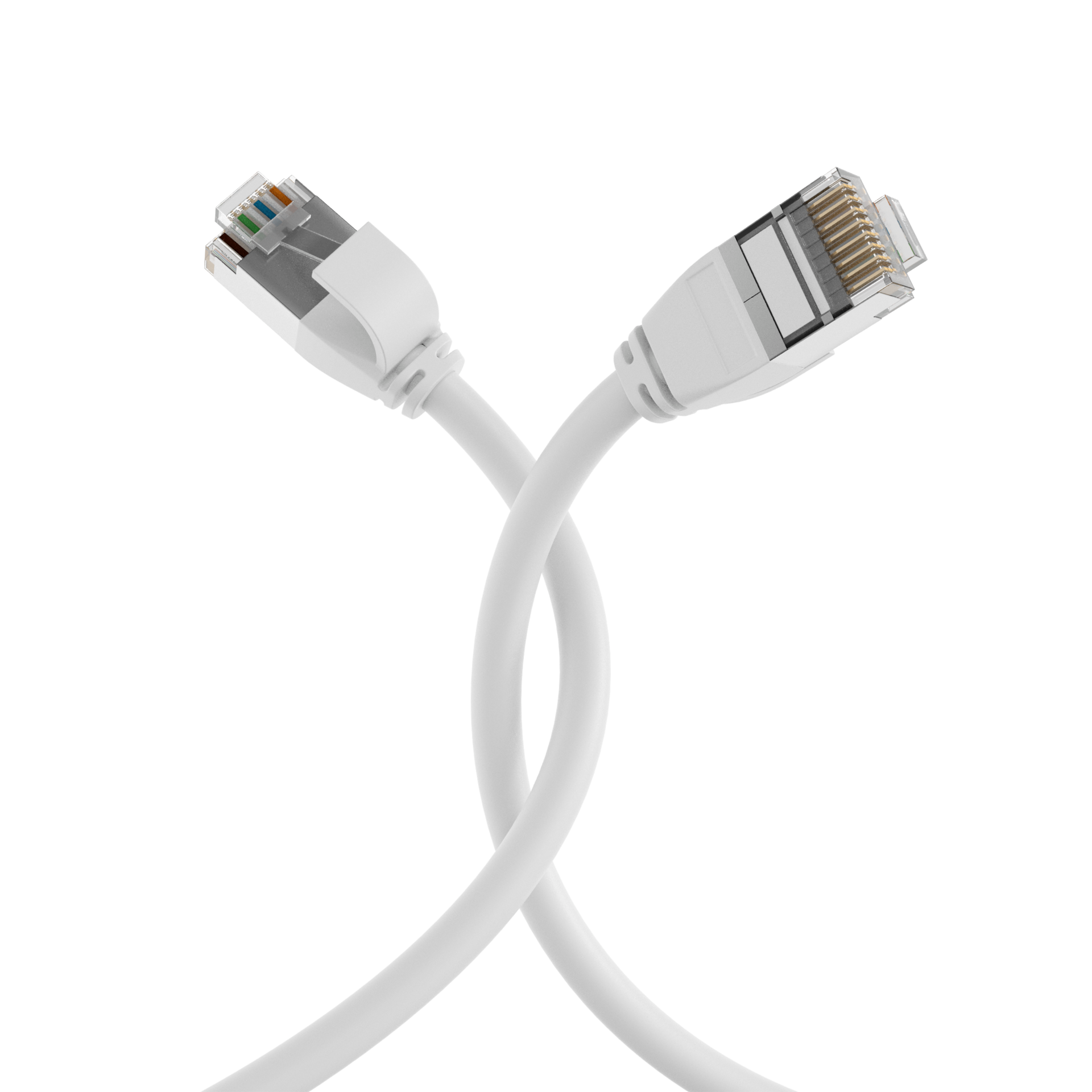

RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß
RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 0,15m
Artikelnummer:
K5547WS.0,15
EAN Nr.:
4049759188139
Produktinformationen für RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 0,15m
Das Cat.6A (TIA) Patchkabel der Marke EFB-Elektronik unterstützt Datenübertragungen bis zu 10Gbit. U/FTP-Abschirmung schützt zuverlässig vor Störeinflüssen und sorgt für eine gute Signalqualität. Weil es sich um ein Cat.6A (TIA) LAN-Kabel handelt, unterstützt es einen Frequenzbereich von bis zu 500MHz, was eine hohe Datenübertragungsleistung bereitstellt.
• Slimkabel – durch die extradünne Kabelkonstruktion mit einem Außendurchmesser von 4,0 mm eignet sich das Netzwerkkabel besonders für Bereiche mit wenig Platz oder schwer zugängliche Stellen.
• Brandschutzanforderungen normkonform abdecken – flammwidriges Kabelverhalten nach IEC60332-1 reduziert die Brandausbreitung im Fehlerfall und unterstützt die Einhaltung gängiger Installationsvorgaben.
• Endgeräte über ein Kabel versorgen und anbinden – reduziert Verkabelungsaufwand, weil Daten und Leistung über PoE+ nach IEEE802.3at auf einer Leitung übertragen werden (weniger Netzteile/Steckdosen, schnellere Montage).
Produktbeschreibung
Dieses Datenkabel bietet eine verbesserte Störresistenz auf Paarebene (U/FTP) – einzeln foliengeschirmte Aderpaare reduzieren Übersprechen, erhöhen die Datensicherheit und gewährleisten eine stabile High-Speed-Übertragung. Der Temperaturbereich des Kabels liegt bei -20 – 60 °C. Die vielfältigen Einsatzmöglichkeiten werden durch den Biegeradius von >16 mm unterstützt. Das Netzwerkkabel weist die Schutzart IP20 auf. Der TPE/LSZH-Mantel ist flexibel, halogenfrei und raucharm und ist deshalb ideal für sichere und professionelle Patch- und Serverschrankinstallationen.
Technische Details
• Cat.6A (TIA)
• Steckverbindung: RJ45 8(8) auf RJ45 8(8) mit besonders kurzen RJ45-Steckern
• Schirmung: U/FTP Kabel mit 4x2 x AWG30/7
• Kabelform: slim
• Pinbelegung: 1:1 nach TIA/EIA 568B
• Entspricht der PoE-Klasse: PoE nach IEEE802.3af und PoE+ nach IEEE802.3at
• Vergoldete Kontakte
• Mantel: Mantelmaterial aus TPE/LSZH
• Außendurchmesser: 4,0 mm
• Mit einer angespritzten Knickschutztülle
• Brandschutz: flammwidrig nach IEC60332-1, raucharm nach IEC61034, halogenfrei nach IEC60754-2
• Schutzart: IP20
• Mit einem punktuellen Schirmkontakt
• Mit Rasthebelschutz
• Steckzyklen: ≥750
• Marke: EFB-Elektronik
• Slimkabel – durch die extradünne Kabelkonstruktion mit einem Außendurchmesser von 4,0 mm eignet sich das Netzwerkkabel besonders für Bereiche mit wenig Platz oder schwer zugängliche Stellen.
• Brandschutzanforderungen normkonform abdecken – flammwidriges Kabelverhalten nach IEC60332-1 reduziert die Brandausbreitung im Fehlerfall und unterstützt die Einhaltung gängiger Installationsvorgaben.
• Endgeräte über ein Kabel versorgen und anbinden – reduziert Verkabelungsaufwand, weil Daten und Leistung über PoE+ nach IEEE802.3at auf einer Leitung übertragen werden (weniger Netzteile/Steckdosen, schnellere Montage).
Produktbeschreibung
Dieses Datenkabel bietet eine verbesserte Störresistenz auf Paarebene (U/FTP) – einzeln foliengeschirmte Aderpaare reduzieren Übersprechen, erhöhen die Datensicherheit und gewährleisten eine stabile High-Speed-Übertragung. Der Temperaturbereich des Kabels liegt bei -20 – 60 °C. Die vielfältigen Einsatzmöglichkeiten werden durch den Biegeradius von >16 mm unterstützt. Das Netzwerkkabel weist die Schutzart IP20 auf. Der TPE/LSZH-Mantel ist flexibel, halogenfrei und raucharm und ist deshalb ideal für sichere und professionelle Patch- und Serverschrankinstallationen.
Technische Details
• Cat.6A (TIA)
• Steckverbindung: RJ45 8(8) auf RJ45 8(8) mit besonders kurzen RJ45-Steckern
• Schirmung: U/FTP Kabel mit 4x2 x AWG30/7
• Kabelform: slim
• Pinbelegung: 1:1 nach TIA/EIA 568B
• Entspricht der PoE-Klasse: PoE nach IEEE802.3af und PoE+ nach IEEE802.3at
• Vergoldete Kontakte
• Mantel: Mantelmaterial aus TPE/LSZH
• Außendurchmesser: 4,0 mm
• Mit einer angespritzten Knickschutztülle
• Brandschutz: flammwidrig nach IEC60332-1, raucharm nach IEC61034, halogenfrei nach IEC60754-2
• Schutzart: IP20
• Mit einem punktuellen Schirmkontakt
• Mit Rasthebelschutz
• Steckzyklen: ≥750
• Marke: EFB-Elektronik
Technische Eigenschaften
| AWG-Querschnitt: | 30/7 |
|---|---|
| Ausführung: | geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 4,0 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >16 mm |
| Chemisch beständig: | Nein |
| Einsatzort: |
Industrial Ethernet Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | weiß |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | 100 MΩ |
| Kabelaufdruck: | Cat.6A U/FTP ULTRAFLEX PATCHCABLE TPE ***10GE*** www.efb-elektronik.de |
| Kabelform: | slim |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | U/FTP |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet |
| Kontaktwiderstand: | < 20 mΩ |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 376 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | weiß |
| Mantel-Material: | TPE/LSZH |
| NVP-Wert: | 76 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Schleifenwiderstand: | 752 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 kurze Ausführung |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 75 °C |
| UL approbiert: | Nein |
| UV beständig: | Nein |
| Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 4 % |
| Ölbeständig: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K5547WS.0,15 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 0,15m | 0,15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547WS.0,25 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547WS.0,5 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547WS.1 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5547WS.1,5 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 1,5m | 1,5 m | PoE nach IEEE802.3af | ±5 % | |
| K5547WS.2 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 2m | 2,0 m | PoE nach IEEE802.3af | ±5 % | |
| K5547WS.3 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 3m | 3,0 m | PoE nach IEEE802.3af | ±5 % | |
| K5547WS.5 | RJ45 Patchkabel Cat.6A U/FTP TPE 4mm ultraflex weiß 5m | 5,0 m | PoE nach IEEE802.3af | ±5 % |
