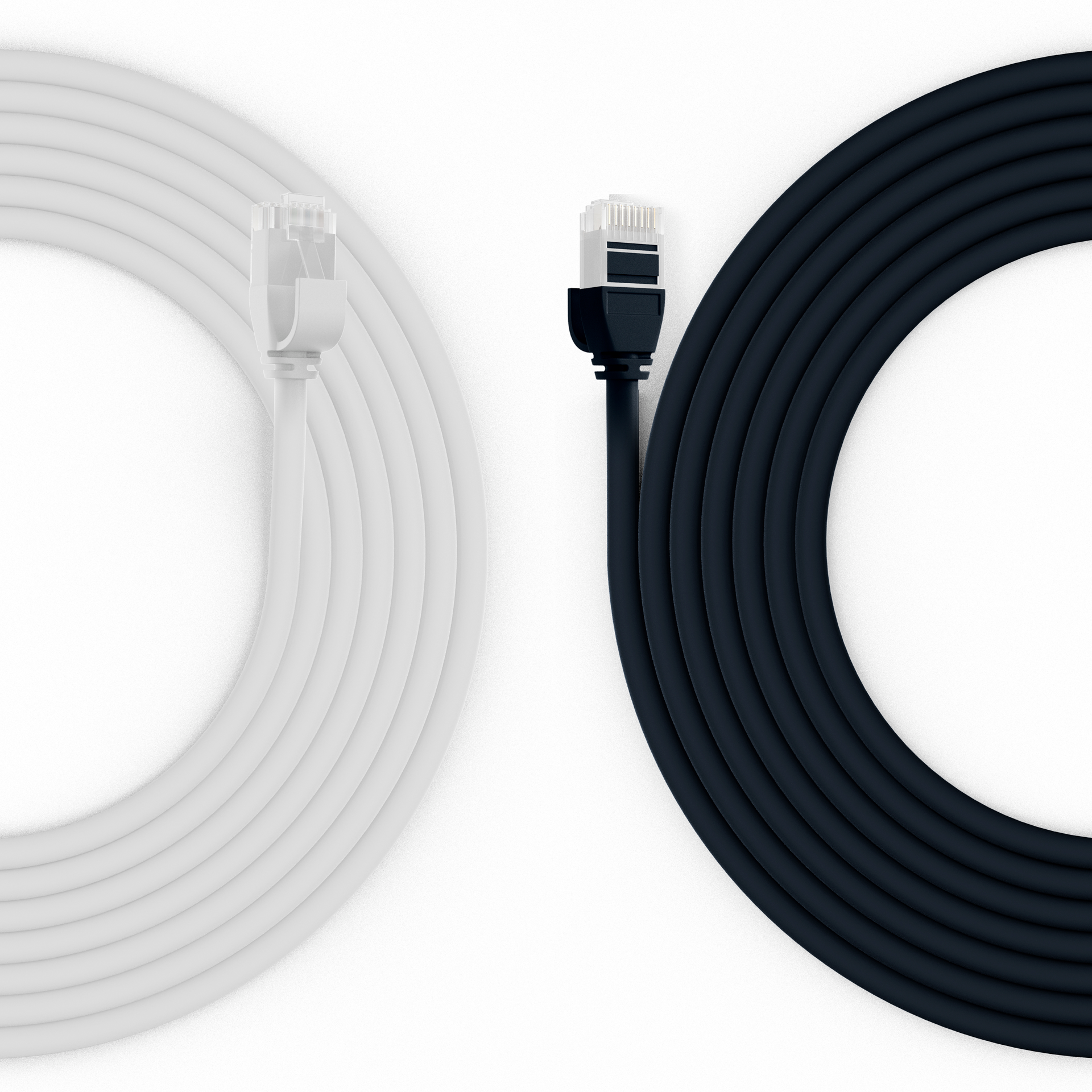

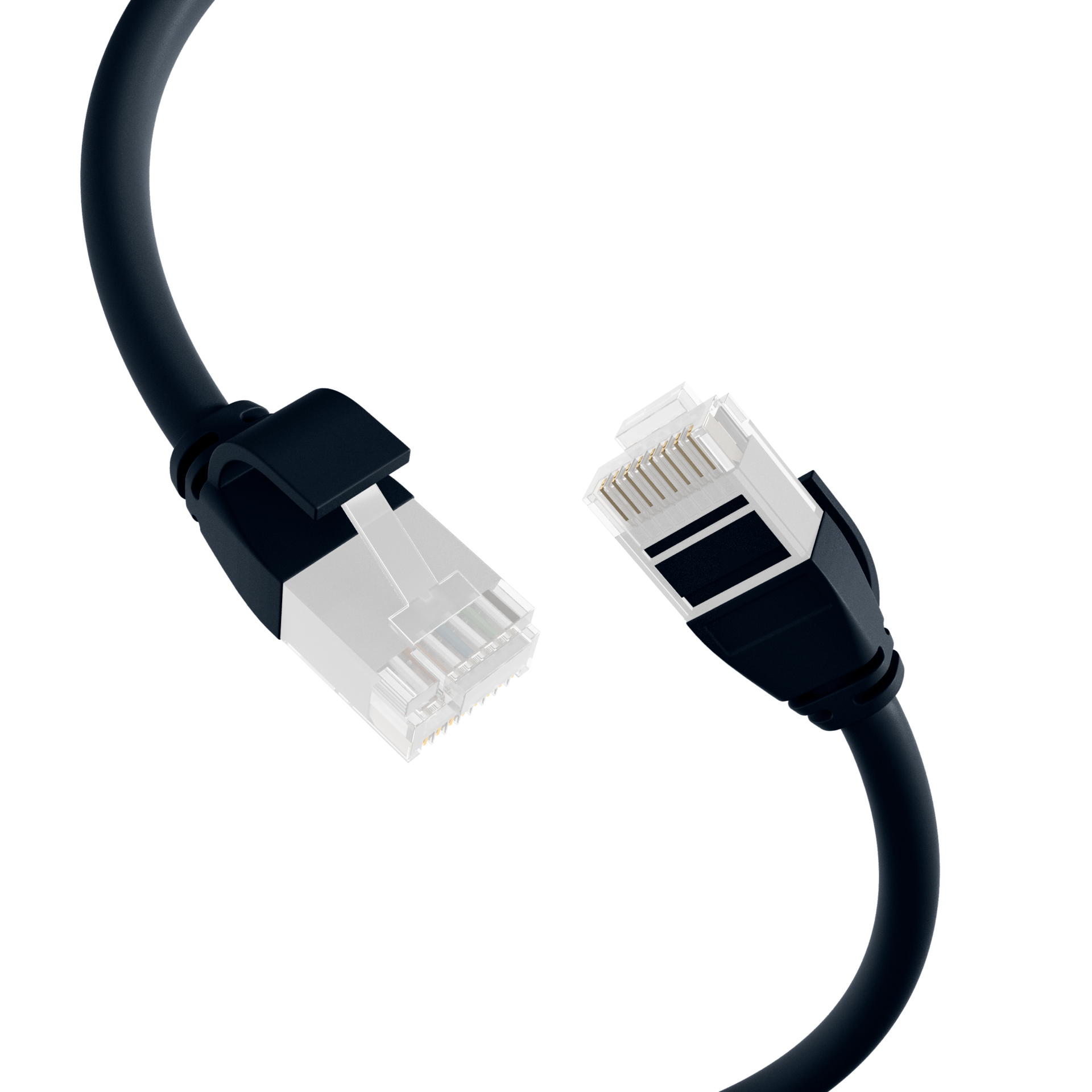

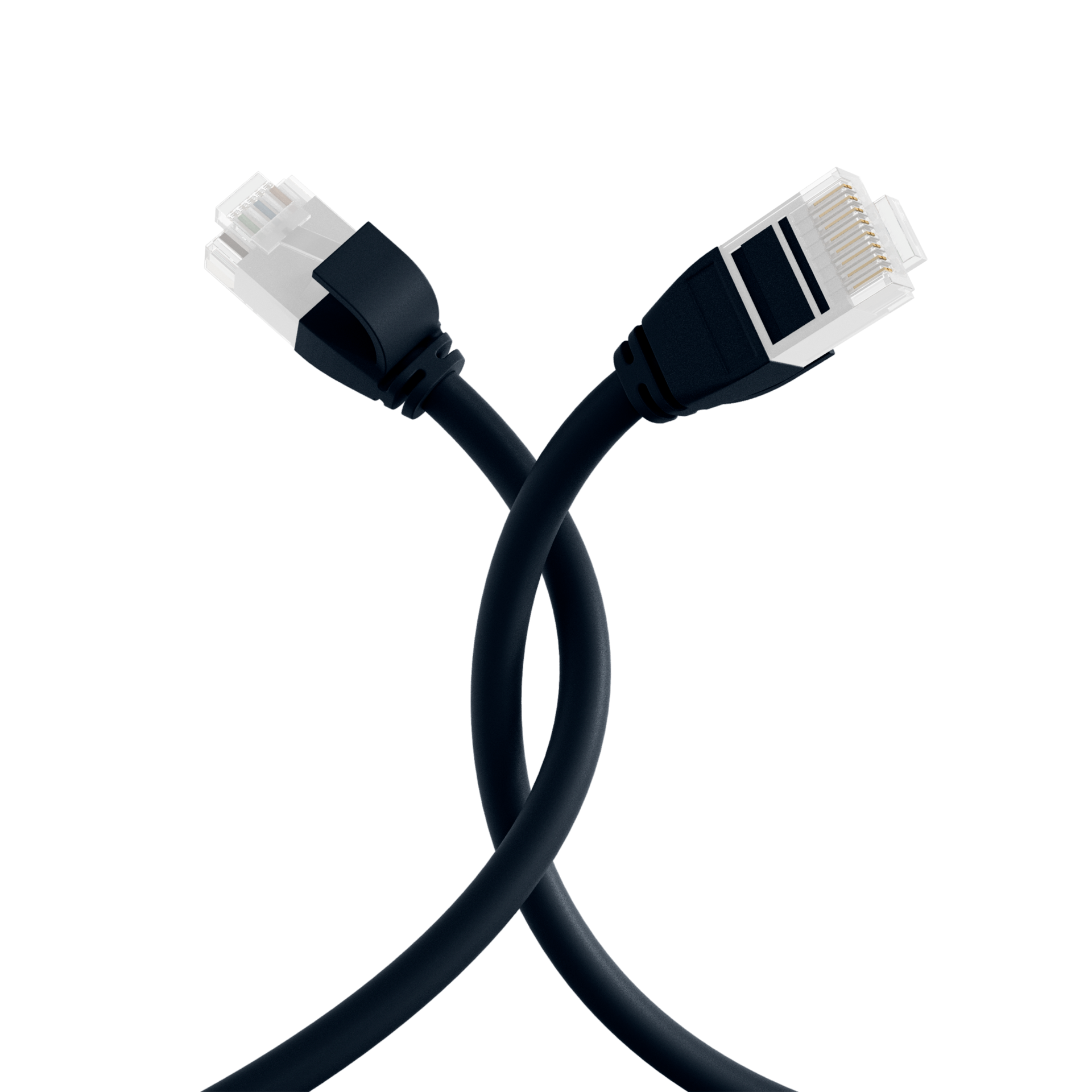

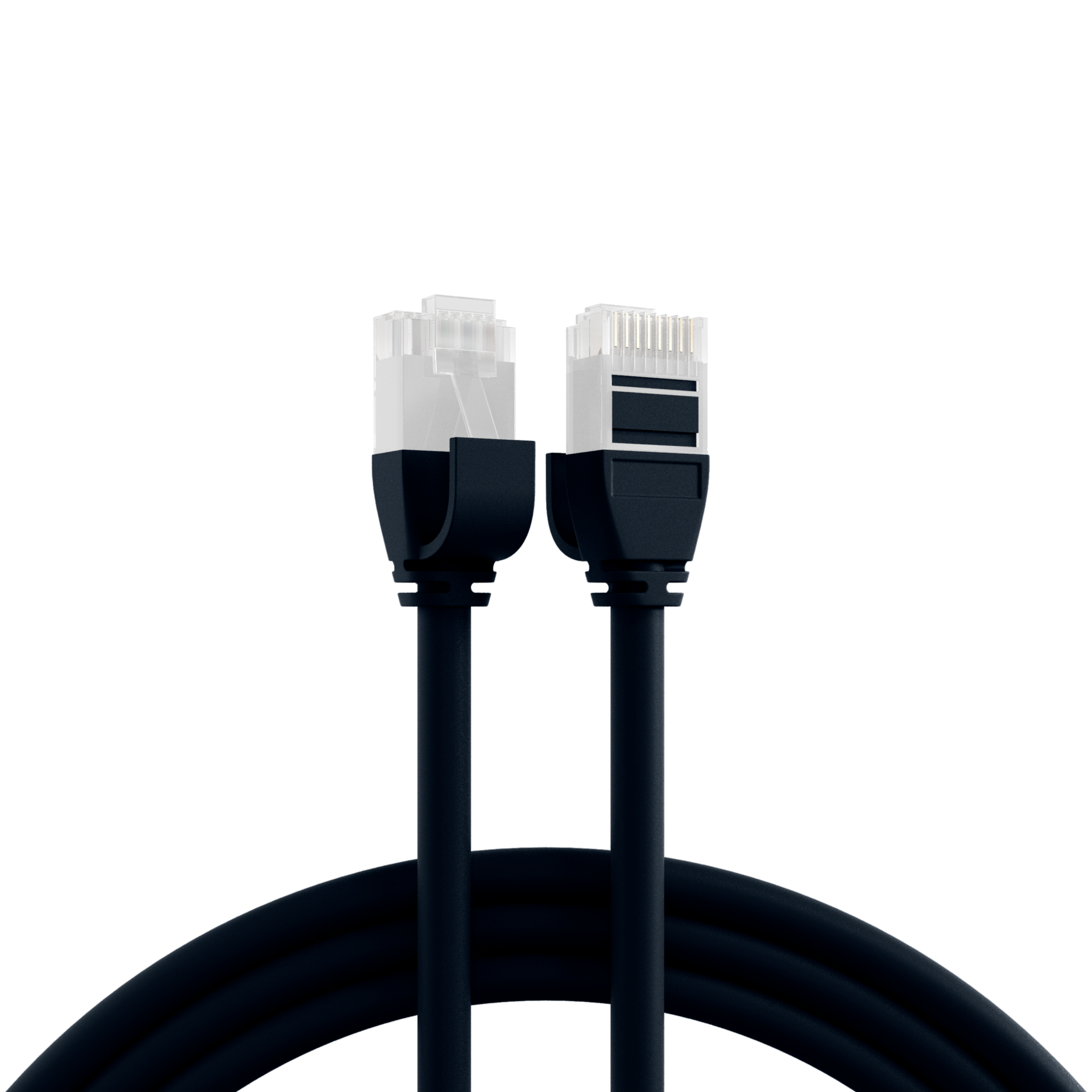

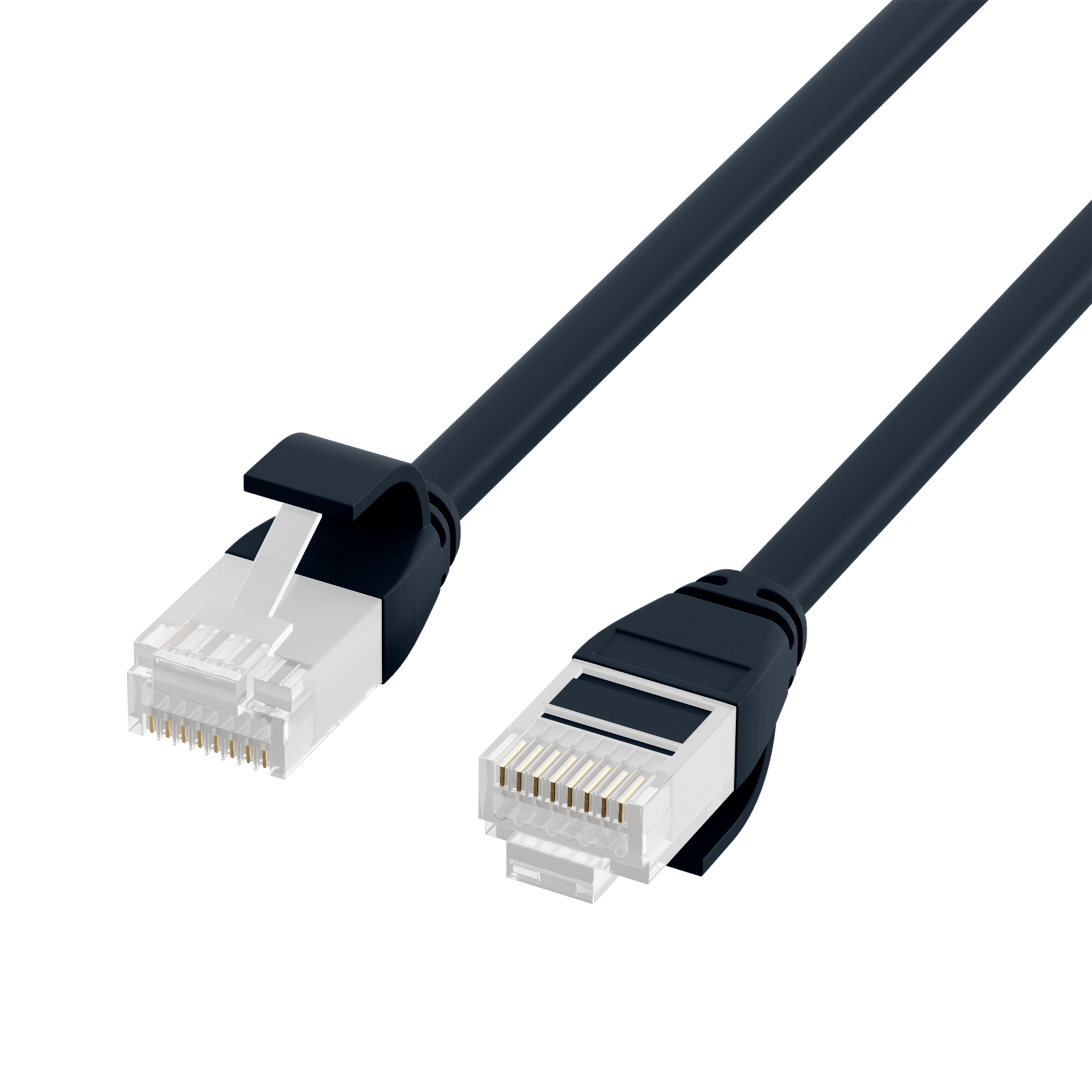

RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 0,15m
Artikelnummer:
K8108SW.0,15
EAN Nr.:
4049759187903
Produktinformationen für RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 0,15m
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/UTP Kabel mit AWG30/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des Patchkabels besteht aus halogenfreiem TPE/LSZH Material. Darüber hinaus bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.
Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Passend für den erweiterten Temperaturbereich -20 – 75 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für den Einsatz in der strukturierten Gebäudeverkabelung. Ein Frequenzbereich von bis zu 500 MHz wird damit erzielt.
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/UTP Kabel mit AWG30/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des Patchkabels besteht aus halogenfreiem TPE/LSZH Material. Darüber hinaus bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.
Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Passend für den erweiterten Temperaturbereich -20 – 75 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für den Einsatz in der strukturierten Gebäudeverkabelung. Ein Frequenzbereich von bis zu 500 MHz wird damit erzielt.
Technische Eigenschaften
| AWG-Querschnitt: | 30/7 |
|---|---|
| Ausführung: | ungeschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 3,6 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >15 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | schwarz |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | 100 MΩ |
| Kabelaufdruck: | Cat.6 UTP AWG24 stranded x 4pairs cable www.efb-elektronik.de |
| Kabelform: | slim |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | U/UTP |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet µ" gold plated |
| Kontaktwiderstand: | ≤ 20 mΩ |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 376 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | TPE/LSZH |
| NVP-Wert: | 76 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | Ja |
| Schirmkontaktierung: | Nein |
| Schleifenwiderstand: | 752 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 kurze Ausführung |
| Steckverbinder: | IEC 60603-7-41 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 75 °C |
| UL approbiert: | False |
| UV beständig: | Nein |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Widerstandsunsymmetrie: | < 4 % |
| Ölbeständig: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8108SW.0,15 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 0,15m | 0.15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8108SW.0,25 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 0,25m | 0.25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8108SW.0,5 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8108SW.1 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8108SW.1,5 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 1,5m | 1,5 m | PoE nach IEEE802.3af | ±5 % | |
| K8108SW.2 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 2m | 2,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8108SW.3 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 3m | 3,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8108SW.5 | RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex schwarz 5m | 5.0 m | PoE nach IEEE802.3af | ±5 % |
