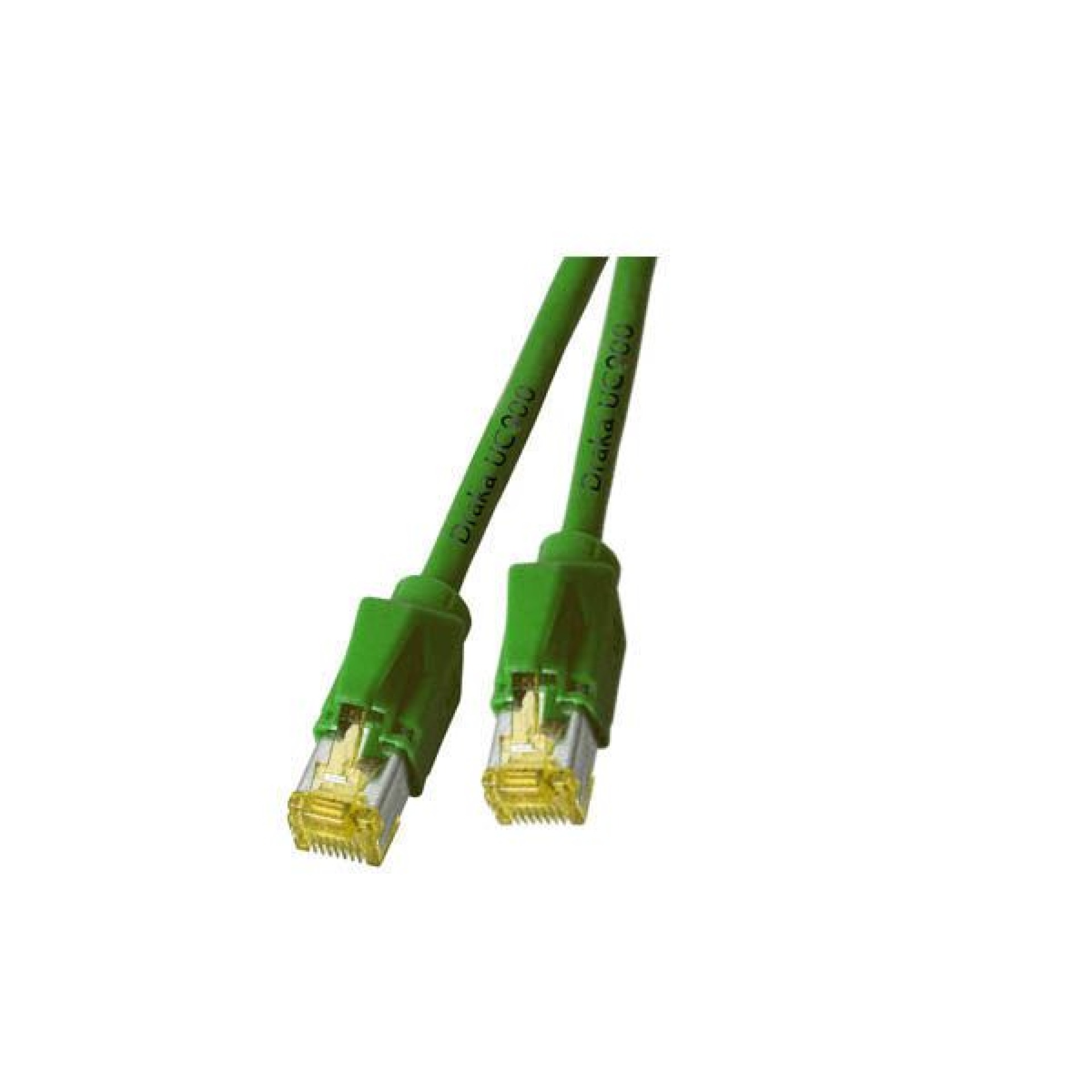

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 0,15m
Artikelnummer:
K8560GN.0,15
EAN Nr.:
4049759236663
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dabei erreicht.
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dabei erreicht.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (TIA) |
| Mantel-Farbe: | grün |
| Euroklasse: | Eca |
| (Halogenfrei): | Ja |
| AWG-Querschnitt: | 26/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,9 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | grün |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | ca. 45 % |
| Halogen frei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Draka UC900 SS26 |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 79 % |
| POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM31 gelb |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 3 % |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| K8560GN.0,15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 0,15m | 0,15 m | ±5 % | |
| K8560GN.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 0,25m | 0,25 m | ±5 % | |
| K8560GN.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 0,5m | 0,5 m | ±5 % | |
| K8560GN.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 1m | 1,0 m | ±5 % | |
| K8560GN.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 1,5m | 1,5 m | ±5 % | |
| K8560GN.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 2m | 2,0 m | ±5 % | |
| K8560GN.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 3m | 3,0 m | ±5 % | |
| K8560GN.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 5m | 5,0 m | ±5 % | |
| K8560GN.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 7,5m | 7,5 m | ±5 % | |
| K8560GN.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 10m | 10,0 m | ±5 % | |
| K8560GN.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 15m | 15,0 m | ±5 % | |
| K8560GN.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 20m | 20,0 m | ±5 % | |
| K8560GN.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 25m | 25,0 m | ±5 % | |
| K8560GN.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 30m | 30,0 m | ±5 % | |
| K8560GN.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 40m | 40,0 m | ±5 % | |
| K8560GN.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grün 50m | 50,0 m | ±5 % |
