Seitenwände für ESV 42HE, T=1200 mm, Typ A/B/C/D/E, RAL9005

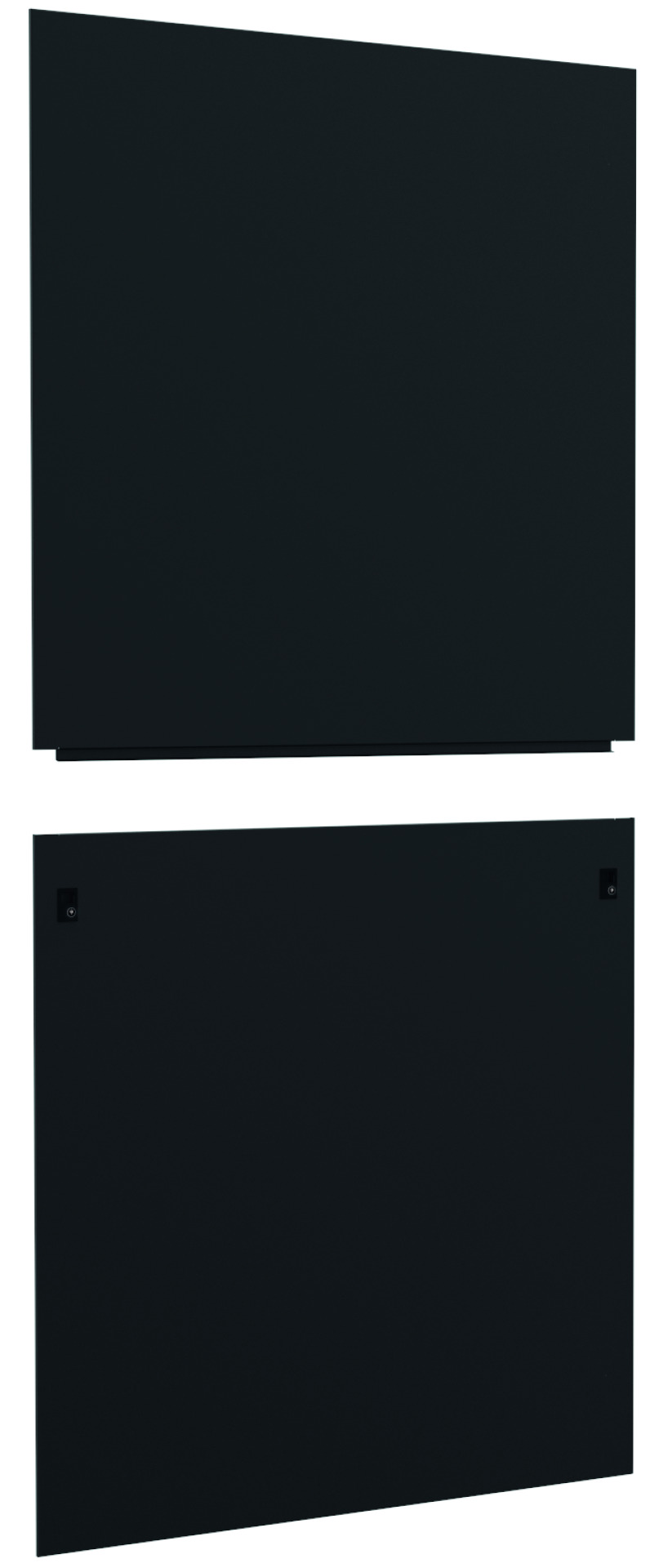

Seitenwand für ESV 42HE, Typ A, Tiefe 1200 mm, RAL9005
Artikelnummer:
ESV-W422A.TS
EAN Nr.:
4049759244996
Produktinformationen für Seitenwand für ESV 42HE, Typ A, Tiefe 1200 mm, RAL9005
Seitenwand bzw. Schottwand für Serverschränke EFB-Server, in verschiedenen Varianten verfügbar:
Seitenwand Typ A:
- Ermöglicht Türöffnungswinkel von 270°
- Schrankbreite erhöht sich um 3 mm je Seite
- nicht geeignet zum Einsatz mit Anreihverbindern
Seitenwand Typ B:
- Ermöglicht auch bei Schrankbreite 600 mm die Montage von Steckdosenleisten (PDU) zwischen 19" Profilschiene und Seitenwand
- Schrankbreite erhöht sich um 11 mm je Seite
- nicht geeignet zum Einsatz von Anreihverbindern

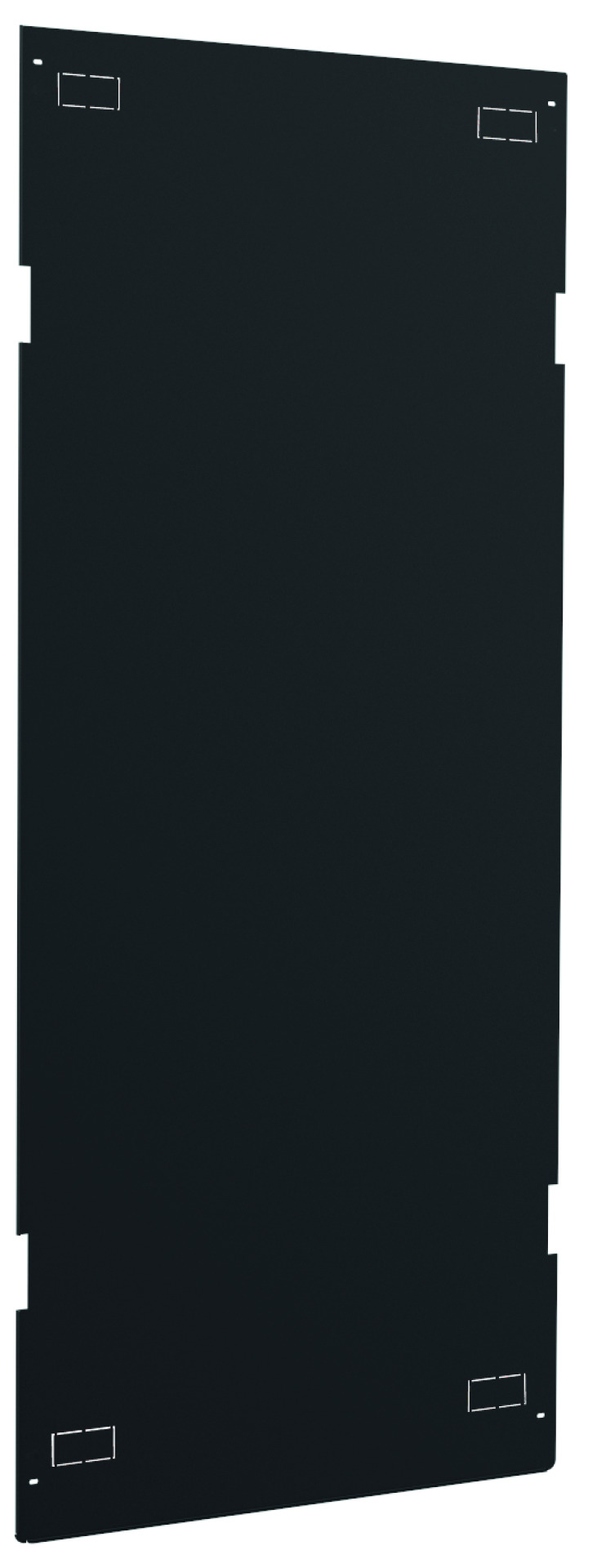

Schottwand Typ C/D:
- Schottwand zur Montage zwischen angereihten Schränken
- geeignet zum Einsatz mit Anreihverbindern
Mit 4 vorgestanzten Kabeldurchführungen 150 x 45 mm sowie 4 Ausbrüchen für Anreihverbinder
Kantungen vorn und unten zur erleichterten Installation
Erforderlicher Schrankabstand nur 2 mm
Schottwand Typ C: zum Einsatz an Schränken mit Nivellierfüßen
Schottwand Typ D: zum Einsatz an Schränken ohne Nivellierfüße
Schottwand Typ E: zur Montage innerhalb des Schrankrahmens
Material Stahlblech
Lieferumfang: 1 x Seiten-/Schottwand
Seitenwand Typ A:
- Ermöglicht Türöffnungswinkel von 270°
- Schrankbreite erhöht sich um 3 mm je Seite
- nicht geeignet zum Einsatz mit Anreihverbindern
Seitenwand Typ B:
- Ermöglicht auch bei Schrankbreite 600 mm die Montage von Steckdosenleisten (PDU) zwischen 19" Profilschiene und Seitenwand
- Schrankbreite erhöht sich um 11 mm je Seite
- nicht geeignet zum Einsatz von Anreihverbindern
Schottwand Typ C/D:
- Schottwand zur Montage zwischen angereihten Schränken
- geeignet zum Einsatz mit Anreihverbindern
Mit 4 vorgestanzten Kabeldurchführungen 150 x 45 mm sowie 4 Ausbrüchen für Anreihverbinder
Kantungen vorn und unten zur erleichterten Installation
Erforderlicher Schrankabstand nur 2 mm
Schottwand Typ C: zum Einsatz an Schränken mit Nivellierfüßen
Schottwand Typ D: zum Einsatz an Schränken ohne Nivellierfüße
Schottwand Typ E: zur Montage innerhalb des Schrankrahmens
Material Stahlblech
Lieferumfang: 1 x Seiten-/Schottwand
Technische Eigenschaften
| Ausführung der Oberfläche: | pulverbeschichtet |
|---|---|
| Geeignet als Rückwand: | Nein |
| Geeignet als Seitenwand: | Ja |
| Schrankserie: | EFB-Server |
| Werkstoff: | Stahl |
Varianten
| Art. Nr. | Bezeichnung | Farbe | Anzahl der Höheneinheiten (HE) | Geeignet für Gehäusebautiefe | Typ | RAL-Nummer | Mit Kabeleinführung | Mit Schloss | |
|---|---|---|---|---|---|---|---|---|---|
| ESV-W422A.TS | Seitenwand für ESV 42HE, Typ A, Tiefe 1200 mm, RAL9005 | schwarz | 42 HE | 1200 mm | Türöffnung 270° | 9005 | Nein | Ja | |
| ESV-W422B.TS | Seitenwand für ESV 42HE, Typ B, Tiefe 1200 mm, RAL9005 | schwarz | 42 HE | 1200 mm | PDU in B=600 mm | 9005 | Nein | Ja | |
| ESV-W422C.TS | Seitenwand für ESV 42HE, Typ C, Tiefe 1200 mm, RAL9005 | schwarz | 42 HE | 1200 mm | Schottwand mit Füßen | 9005 | Ja | Nein | |
| ESV-W422D.TS | Seitenwand für ESV 42HE, Typ D, Tiefe 1200 mm, RAL9005 | schwarz | 42 HE | 1200 mm | Schottwand ohne Füße | 9005 | Ja | Nein |
