Simplex Patchkabel SC-SC OS2 G657A2

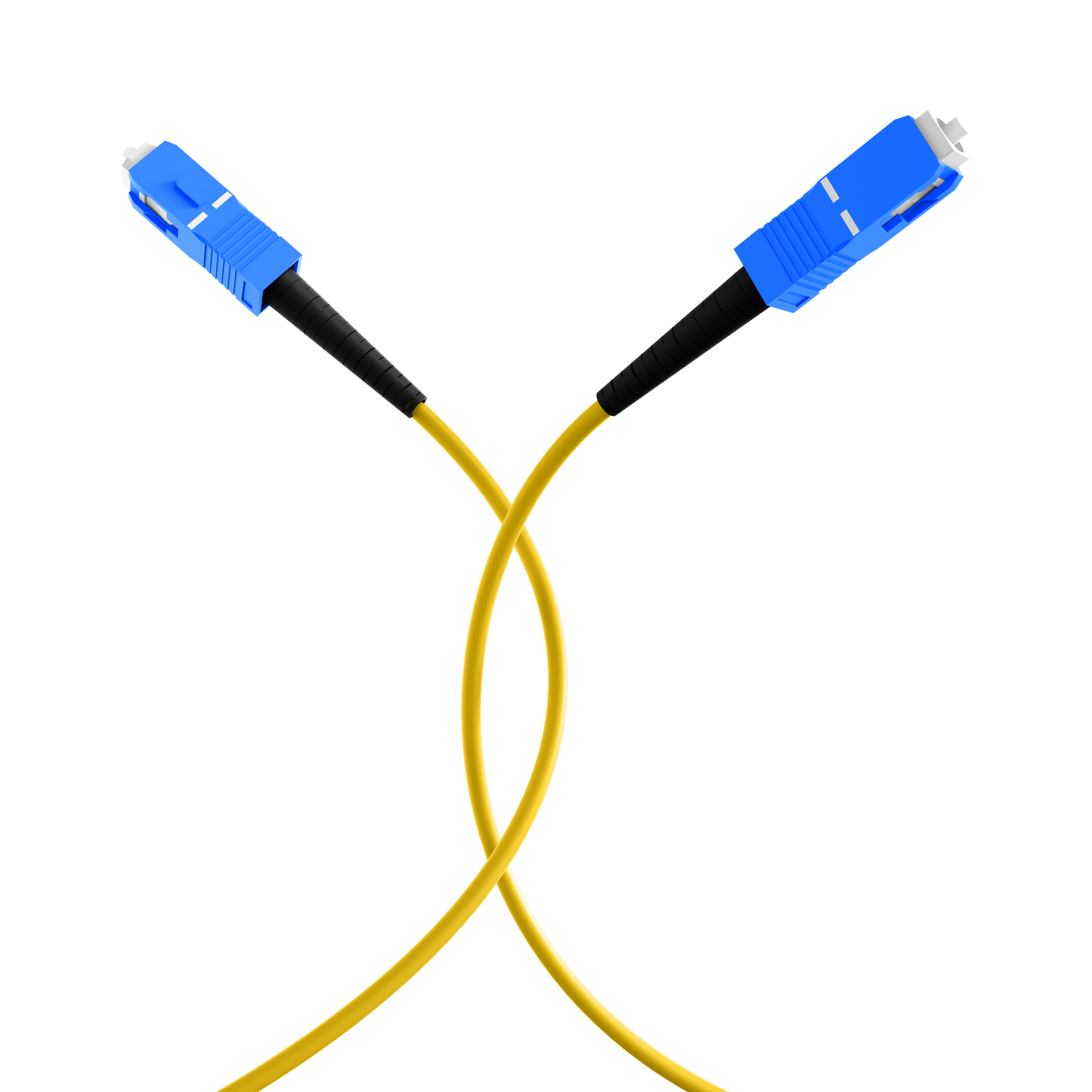

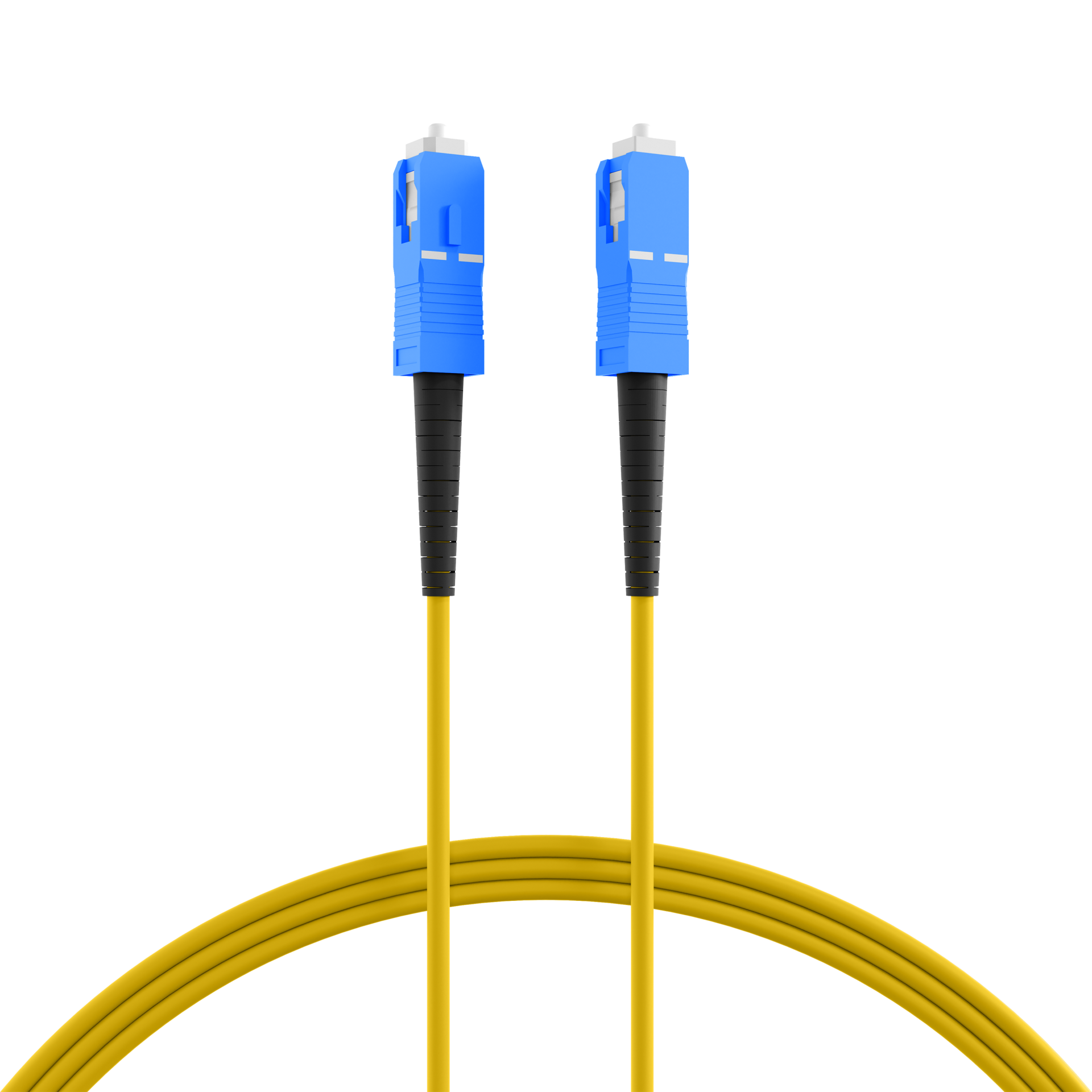

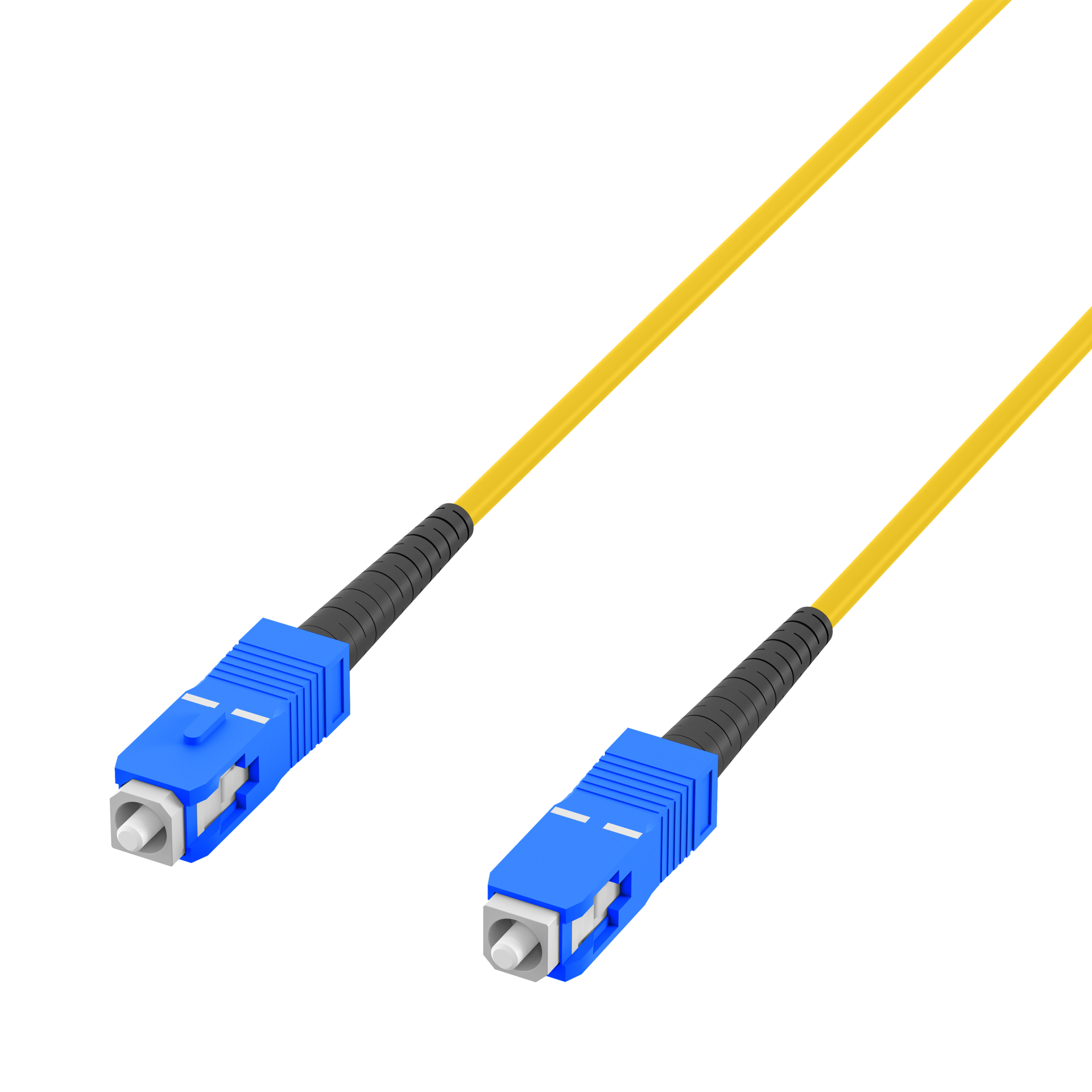

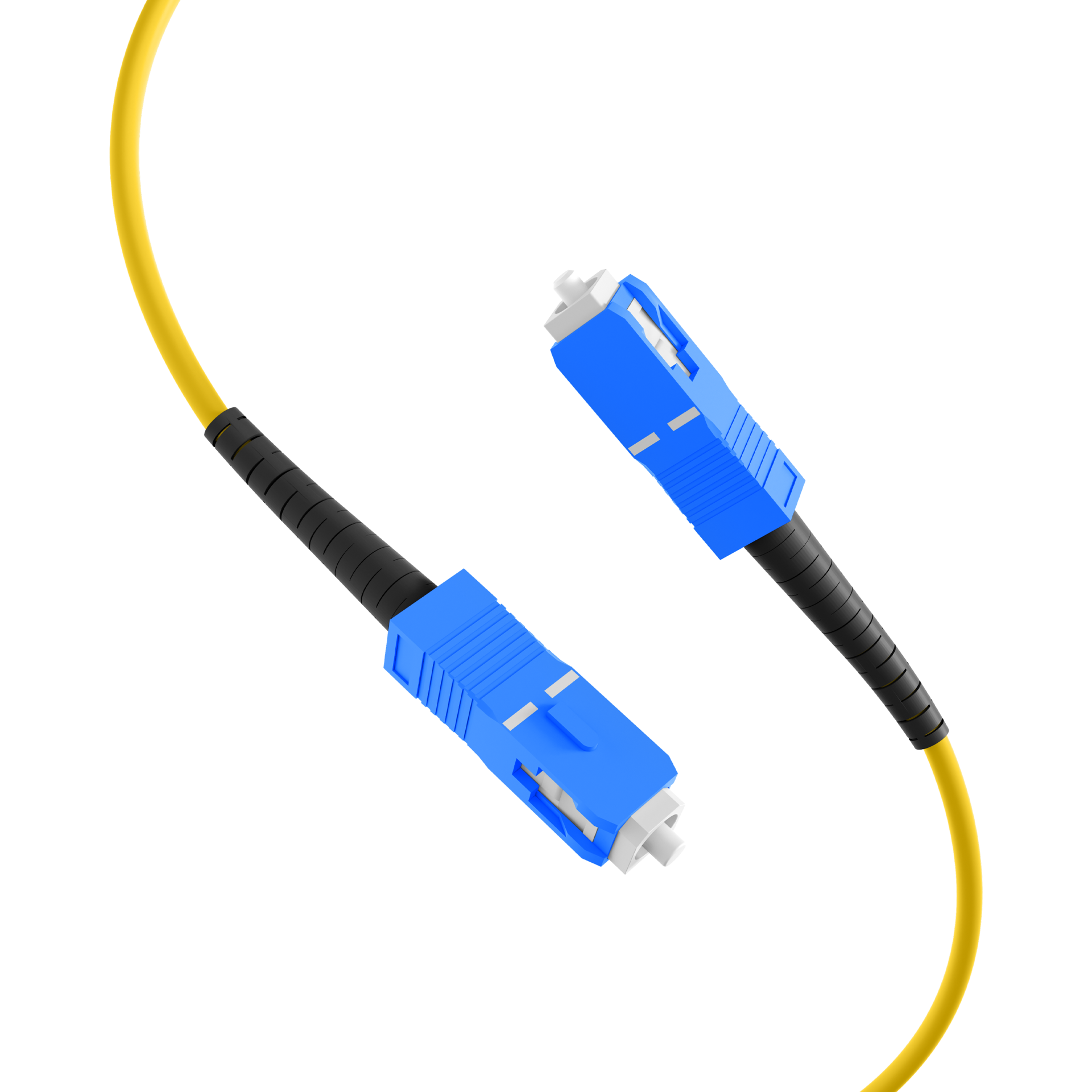

Simplex Patchkabel SC-SC OS2 G657A2 0,5m LSZH 3mm gelb
Artikelnummer:
O1323.0,5
EAN Nr.:
4049759056872
Produktinformationen für Simplex Patchkabel SC-SC OS2 G657A2 0,5m LSZH 3mm gelb
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
| APC Ausführung: | Nein |
|---|---|
| Anzahl der Fasern: | 1 |
| Arbeitstemperatur: | -20 – 70 °C |
| Biegeoptimierte Faser: | ja |
| Faserart: | Singlemode 9/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | simplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 3.0 mm |
| Kategorie: | OS2 G657A2 |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Singlemode: | B/2 nach IEC 61753-1 |
| Steckverbinderanschluss 1 Farbe: | blau |
| Steckverbinderanschluss 2 Farbe: | blau |
| Steckverbindertyp Anschluss 1: | SC |
| Steckverbindertyp Anschluss 2: | SC |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O1323.0,5 | Simplex Patchkabel SC-SC OS2 G657A2 0,5m LSZH 3mm gelb | 0.5 m | ±5 % | |
| O1323.1 | Simplex Patchkabel SC-SC OS2 G657A2 1m LSZH 3mm gelb | 1,0 m | ±5 % | |
| O1323.2 | Simplex Patchkabel SC-SC OS2 G657A2 2m LSZH 3mm gelb | 2,0 m | ±5 % | |
| O1323.3 | Simplex Patchkabel SC-SC OS2 G657A2 3m LSZH 3mm gelb | 3,0 m | ±5 % | |
| O1323.5 | Simplex Patchkabel SC-SC OS2 G657A2 5m LSZH 3mm gelb | 5.0 m | ±5 % | |
| O1323.7,5 | Simplex Patchkabel SC-SC OS2 G657A2 7,5m LSZH 3mm gelb | 7.5 m | ±5 % | |
| O1323.10 | Simplex Patchkabel SC-SC OS2 G657A2 10m LSZH 3mm gelb | 10,0 m | ±5 % | |
| O1323.15 | Simplex Patchkabel SC-SC OS2 G657A2 15m LSZH 3mm gelb | 15,0 m | ±5 % | |
| O1323.20 | Simplex Patchkabel SC-SC OS2 G657A2 20m LSZH 3mm gelb | 20.0 m | ±5 % |
