Spleißbox gr ausziehbar LC OM3 12xPigtail & 6xDuplex-Kupplung
Inhalt:
1 Stück
Spleißbox gr ausziehbar LC OM3 12xPigtail & 6xDuplex-Kupplung
Artikelnummer:
B71901L12OM3
EAN Nr.:
4049759284374
Produktinformationen für Spleißbox gr ausziehbar LC OM3 12xPigtail & 6xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Multimode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die 1-HE-Bauform kombiniert eine kompakte Integration mit einem servicefreundlichen Zugriff auf die Spleißebene.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und vereinfacht Wartung sowie Zugriff auf die Spleißebene.

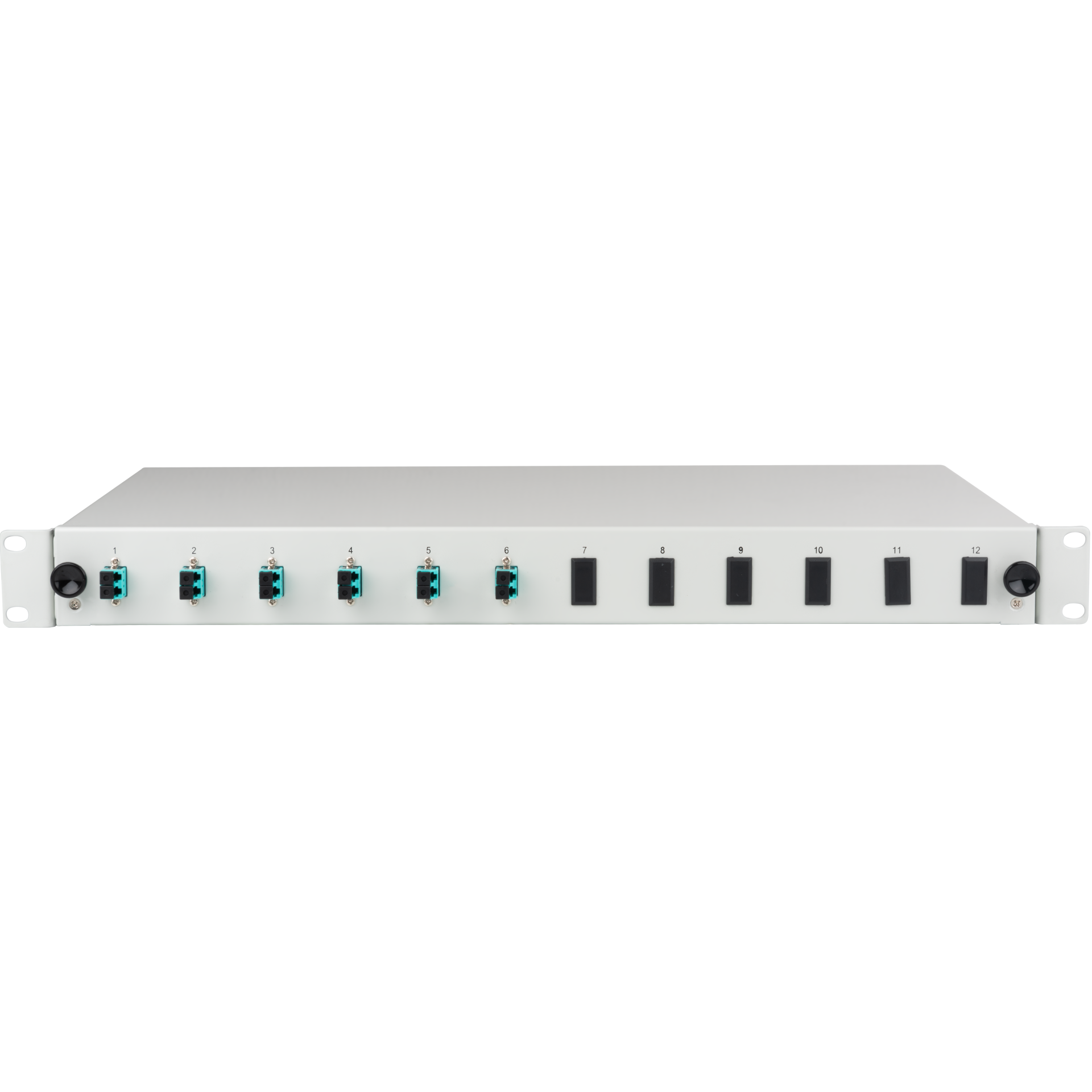

• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte, aufgeräumte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in Faserklasse OM3 ausgelegt und nutzt LC-Duplex-Kupplungen mit keramischer Ferrulenführung. Das Stahlblechgehäuse in Grau nach RAL 7035 unterstützt eine robuste und saubere Rack-Integration. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die strukturierte Führung der Fasern. Ergänzt wird das Konzept durch eine Spleißkassette mit 4 Kapazität sowie LC-Steckverbinder innen und außen.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM3
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: aqua
• Pigtail: 12 x LC
• Pigtail: 2 m
• Pigtail Coating Material: LSZH
• Pigtail vorbereitet: nicht abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• RAL-Nummer: 7035
• Material: Stahlblech
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und vereinfacht Wartung sowie Zugriff auf die Spleißebene.
• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte, aufgeräumte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in Faserklasse OM3 ausgelegt und nutzt LC-Duplex-Kupplungen mit keramischer Ferrulenführung. Das Stahlblechgehäuse in Grau nach RAL 7035 unterstützt eine robuste und saubere Rack-Integration. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die strukturierte Führung der Fasern. Ergänzt wird das Konzept durch eine Spleißkassette mit 4 Kapazität sowie LC-Steckverbinder innen und außen.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM3
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: aqua
• Pigtail: 12 x LC
• Pigtail: 2 m
• Pigtail Coating Material: LSZH
• Pigtail vorbereitet: nicht abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• RAL-Nummer: 7035
• Material: Stahlblech
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM3 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM3 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Pigtail | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B71901L12OM3 | Spleißbox gr ausziehbar LC OM3 12xPigtail & 6xDuplex-Kupplung | LC-Duplex | grau | 12 | 12 x LC | 6 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | aqua | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | aqua | |
| B71901L24OM3 | Spleißbox gr ausziehbar LC OM3 24xPigtail & 12xDuplex-Kupplung | LC-Duplex | grau | 12 | 24 x LC | 24 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | aqua | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | aqua |
Produktinformationen für Spleißbox gr ausziehbar LC OM3 12xPigtail & 6xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Multimode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die 1-HE-Bauform kombiniert eine kompakte Integration mit einem servicefreundlichen Zugriff auf die Spleißebene.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und vereinfacht Wartung sowie Zugriff auf die Spleißebene.
• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte, aufgeräumte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in Faserklasse OM3 ausgelegt und nutzt LC-Duplex-Kupplungen mit keramischer Ferrulenführung. Das Stahlblechgehäuse in Grau nach RAL 7035 unterstützt eine robuste und saubere Rack-Integration. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die strukturierte Führung der Fasern. Ergänzt wird das Konzept durch eine Spleißkassette mit 4 Kapazität sowie LC-Steckverbinder innen und außen.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM3
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: aqua
• Pigtail: 12 x LC
• Pigtail: 2 m
• Pigtail Coating Material: LSZH
• Pigtail vorbereitet: nicht abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• RAL-Nummer: 7035
• Material: Stahlblech
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und vereinfacht Wartung sowie Zugriff auf die Spleißebene.
• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte, aufgeräumte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in Faserklasse OM3 ausgelegt und nutzt LC-Duplex-Kupplungen mit keramischer Ferrulenführung. Das Stahlblechgehäuse in Grau nach RAL 7035 unterstützt eine robuste und saubere Rack-Integration. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die strukturierte Führung der Fasern. Ergänzt wird das Konzept durch eine Spleißkassette mit 4 Kapazität sowie LC-Steckverbinder innen und außen.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM3
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: aqua
• Pigtail: 12 x LC
• Pigtail: 2 m
• Pigtail Coating Material: LSZH
• Pigtail vorbereitet: nicht abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• RAL-Nummer: 7035
• Material: Stahlblech
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM3 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM3 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Pigtail | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B71901L12OM3 | Spleißbox gr ausziehbar LC OM3 12xPigtail & 6xDuplex-Kupplung | LC-Duplex | grau | 12 | 12 x LC | 6 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | aqua | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | aqua | |
| B71901L24OM3 | Spleißbox gr ausziehbar LC OM3 24xPigtail & 12xDuplex-Kupplung | LC-Duplex | grau | 12 | 24 x LC | 24 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | aqua | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | aqua |
