Spleißbox gr ausziehbar LC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung
Inhalt:
1 Stück
Spleißbox gr ausziehbar LC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung
Artikelnummer:
BA71921L12
EAN Nr.:
4049759284541
Produktinformationen für Spleißbox gr ausziehbar LC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Singlemode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die Lösung kombiniert eine kompakte 1-HE-Bauform mit vorkonfektionierten LC-Duplex-Kupplungen und unterstützt damit eine servicefreundliche Installation.

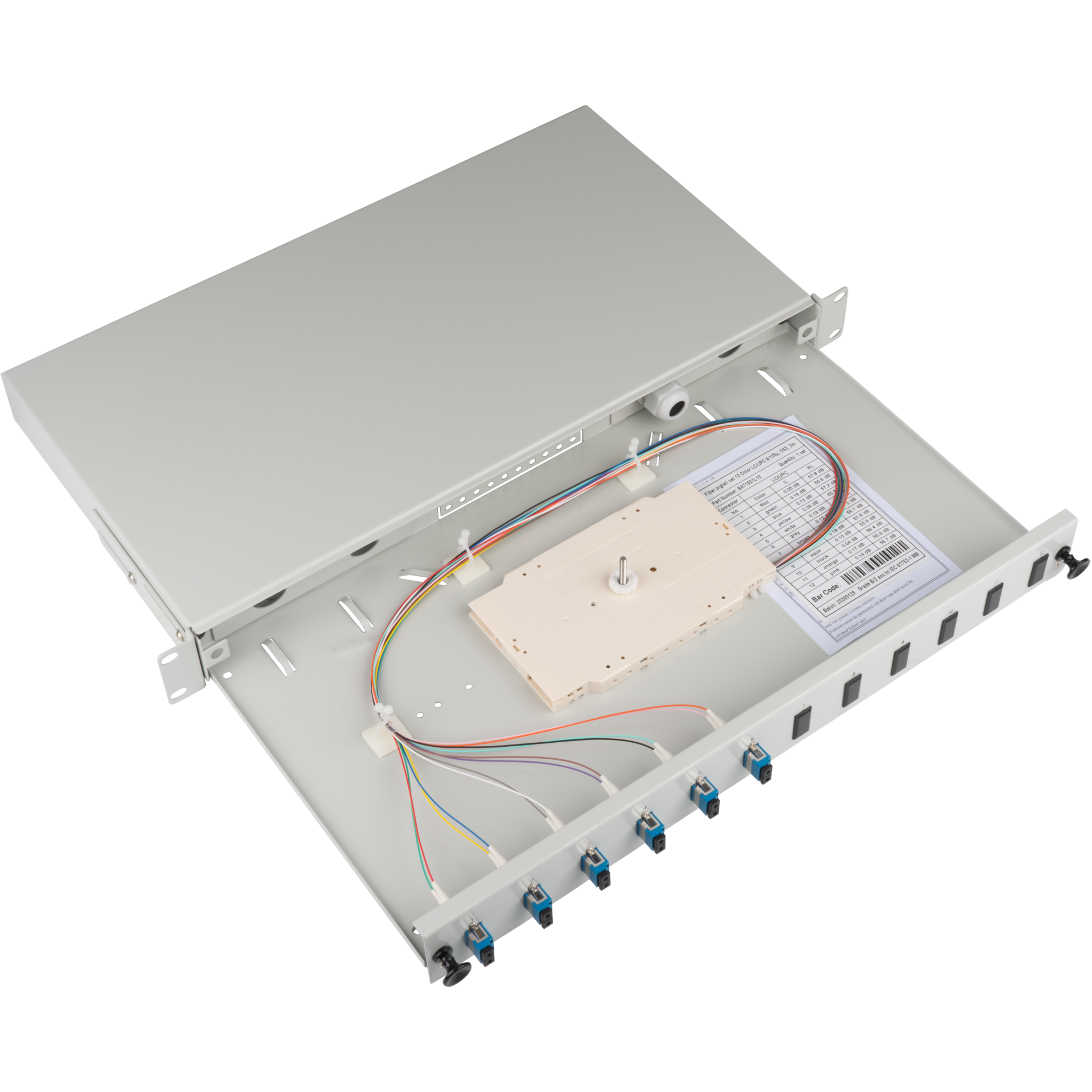

• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Service.

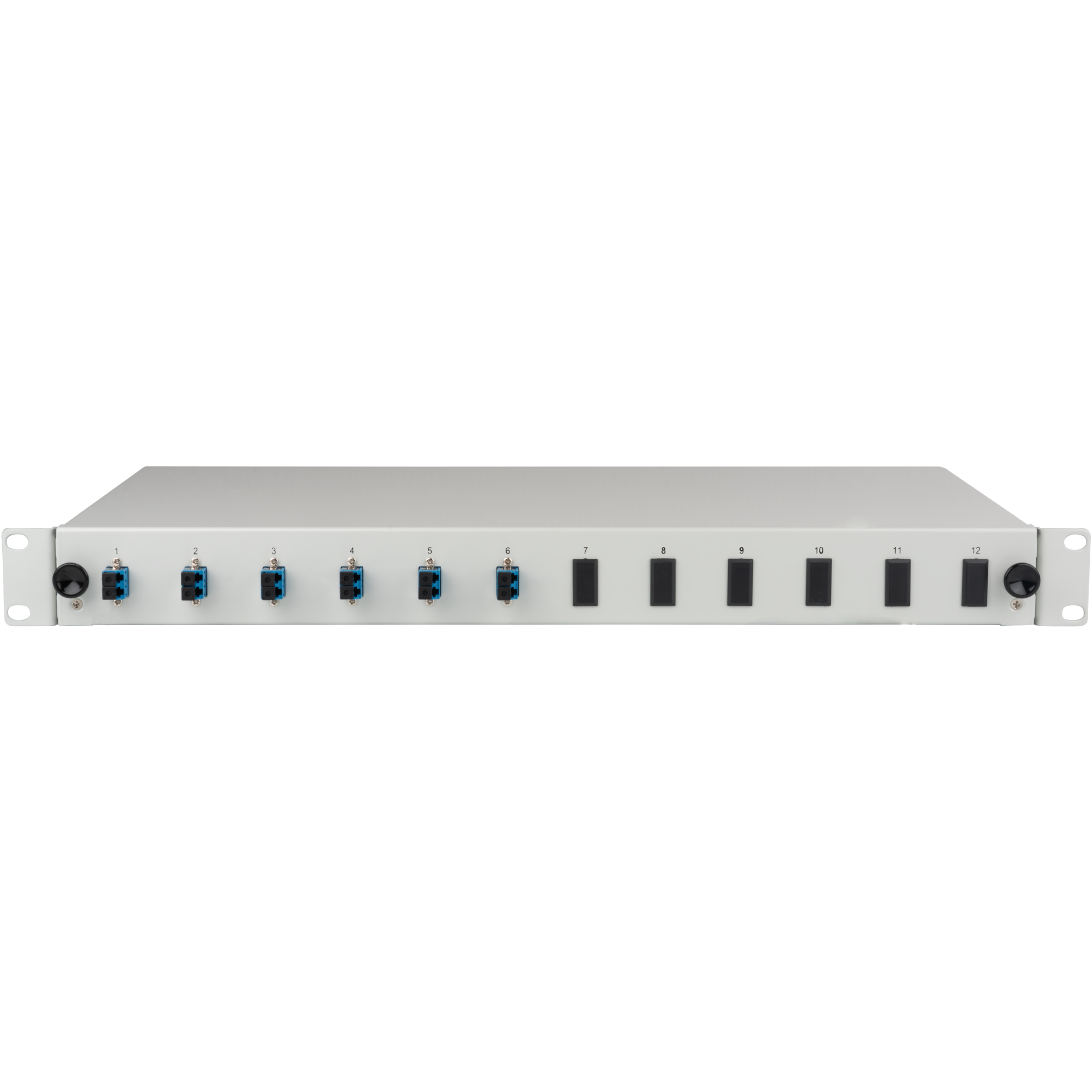

• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den Einbau in 482,6 mm (19 Zoll) konzipiert. Die Spleißbox ist für Singlemode 9/125 beziehungsweise OS2 gemäß ITU-T G.652.D ausgelegt. Senkrecht angeordnete LC-Duplex-Kupplungen, keramische Ferrulenführung und LSZH-beschichtete Pigtails unterstützen den Einsatz in professionellen Glasfaserinstallationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die Spleißorganisation.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Service.
• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den Einbau in 482,6 mm (19 Zoll) konzipiert. Die Spleißbox ist für Singlemode 9/125 beziehungsweise OS2 gemäß ITU-T G.652.D ausgelegt. Senkrecht angeordnete LC-Duplex-Kupplungen, keramische Ferrulenführung und LSZH-beschichtete Pigtails unterstützen den Einsatz in professionellen Glasfaserinstallationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die Spleißorganisation.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |

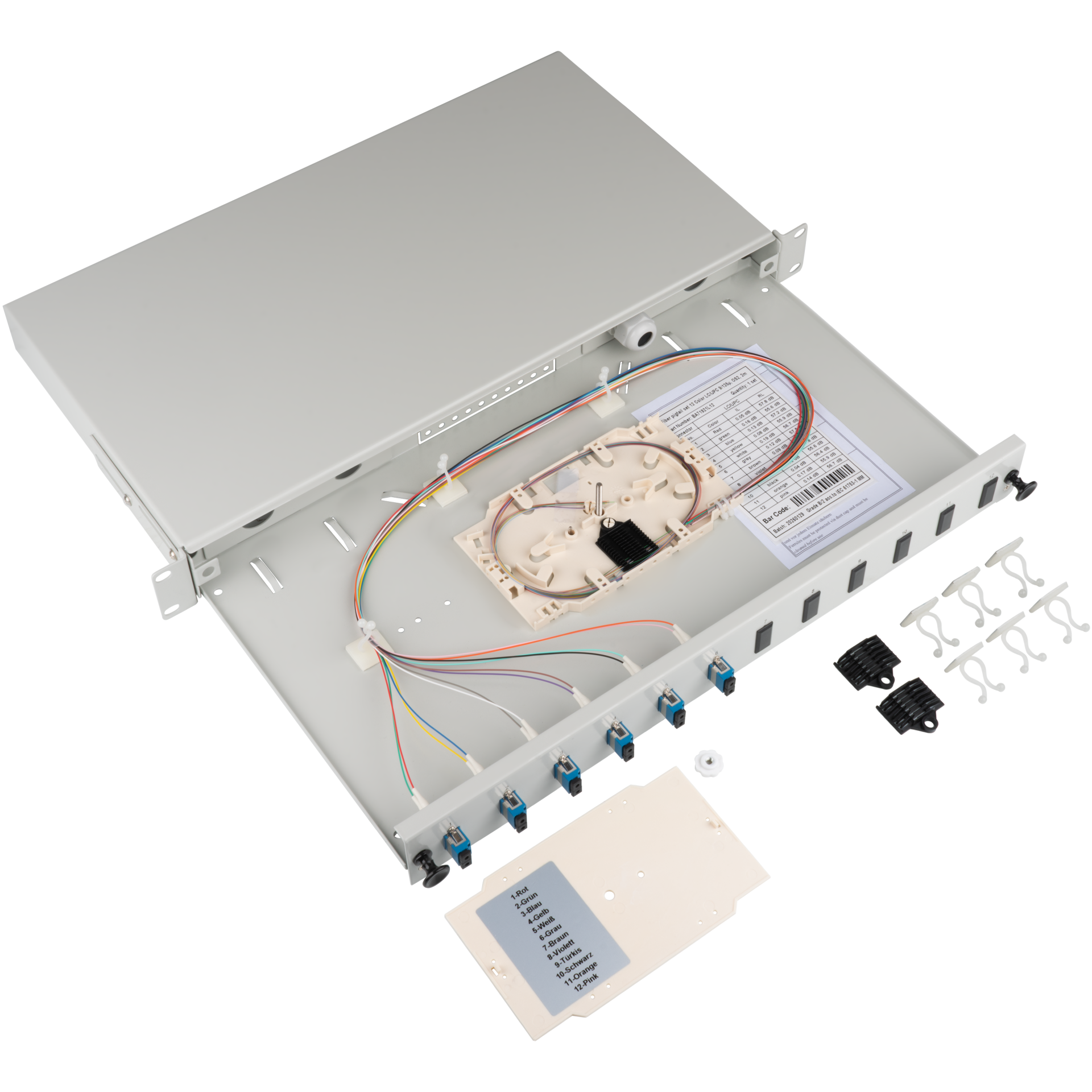

| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |

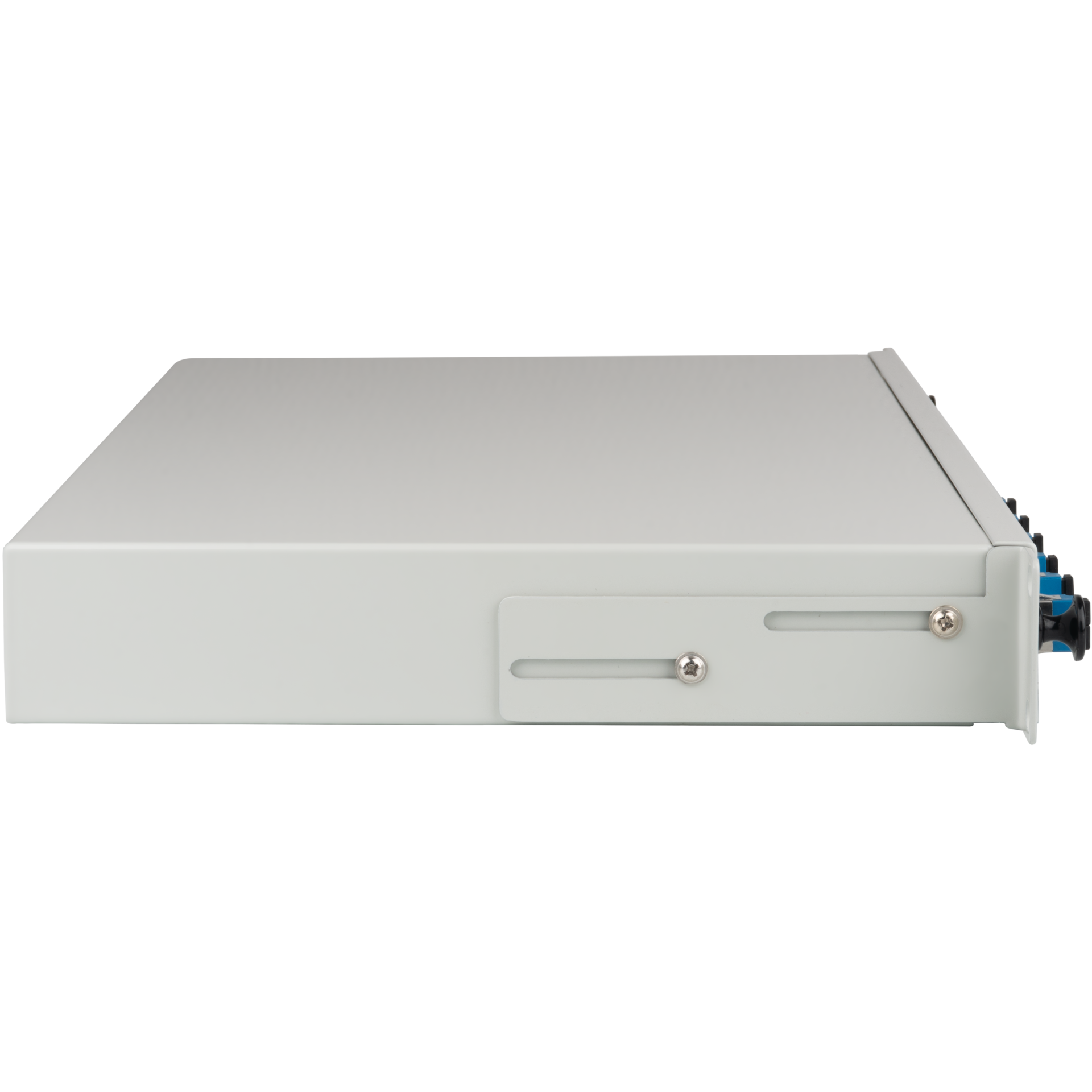

| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Pigtail | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Einfügedämpfung 1625nm | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Einfügedämpfung 1550nm | Kupplungsfarbe | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Einfügedämpfung 1310nm | Rückflussdämpfung 1625nm | Lieferumfang | Rückflussdämpfung 1310nm | Pigtail Länge | Pigtail Steckerfarbe | Rückflussdämpfung 1550nm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71921L12 | Spleißbox gr ausziehbar LC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung | LC-Duplex | grau | 12 x LC | 12 | 6 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| BA71921L24 | Spleißbox gr ausziehbar LC OS2 24xPigtails abgesetzt & 12xDuplex-Kupplung | LC-Duplex | grau | 24 x LC | 12 | 12 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| BA71921L48 | Spleißbox gr ausziehbar LC OS2 48xPigtails abgesetzt & 24xDuplex-Kupplung | LC-Duplex | grau | 48 x LC | 24 | 24 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB |
Produktinformationen für Spleißbox gr ausziehbar LC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Singlemode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die Lösung kombiniert eine kompakte 1-HE-Bauform mit vorkonfektionierten LC-Duplex-Kupplungen und unterstützt damit eine servicefreundliche Installation.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Service.
• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den Einbau in 482,6 mm (19 Zoll) konzipiert. Die Spleißbox ist für Singlemode 9/125 beziehungsweise OS2 gemäß ITU-T G.652.D ausgelegt. Senkrecht angeordnete LC-Duplex-Kupplungen, keramische Ferrulenführung und LSZH-beschichtete Pigtails unterstützen den Einsatz in professionellen Glasfaserinstallationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die Spleißorganisation.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Service.
• Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine vorkonfektionierte Bestückung und hält ungenutzte Positionen sauber verschlossen.
• 12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den Einbau in 482,6 mm (19 Zoll) konzipiert. Die Spleißbox ist für Singlemode 9/125 beziehungsweise OS2 gemäß ITU-T G.652.D ausgelegt. Senkrecht angeordnete LC-Duplex-Kupplungen, keramische Ferrulenführung und LSZH-beschichtete Pigtails unterstützen den Einsatz in professionellen Glasfaserinstallationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter erleichtern die Spleißorganisation.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Pigtail | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Einfügedämpfung 1625nm | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Einfügedämpfung 1550nm | Kupplungsfarbe | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Einfügedämpfung 1310nm | Rückflussdämpfung 1625nm | Lieferumfang | Rückflussdämpfung 1310nm | Pigtail Länge | Pigtail Steckerfarbe | Rückflussdämpfung 1550nm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71921L12 | Spleißbox gr ausziehbar LC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung | LC-Duplex | grau | 12 x LC | 12 | 6 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| BA71921L24 | Spleißbox gr ausziehbar LC OS2 24xPigtails abgesetzt & 12xDuplex-Kupplung | LC-Duplex | grau | 24 x LC | 12 | 12 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| BA71921L48 | Spleißbox gr ausziehbar LC OS2 48xPigtails abgesetzt & 24xDuplex-Kupplung | LC-Duplex | grau | 48 x LC | 24 | 24 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB |
