Spleißbox gr ausziehbar LC OS2 24xPigtail & 12xDuplex-Kupplung
Inhalt:
1 Stück
Spleißbox gr ausziehbar LC OS2 24xPigtail & 12xDuplex-Kupplung
Artikelnummer:
B71921L24
EAN Nr.:
4049759284435
Produktinformationen für Spleißbox gr ausziehbar LC OS2 24xPigtail & 12xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Singlemode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die 1-HE-Ausführung kombiniert eine servicefreundliche Bauweise mit einer vorkonfektionierten Bestückung für OS2 gemäß ITU-T G.652.D. Das Stahlblechgehäuse in Grau nach RAL 7035 unterstützt eine robuste Integration in professionelle Installationen.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und erleichtert den Zugriff auf die Spleißebene.

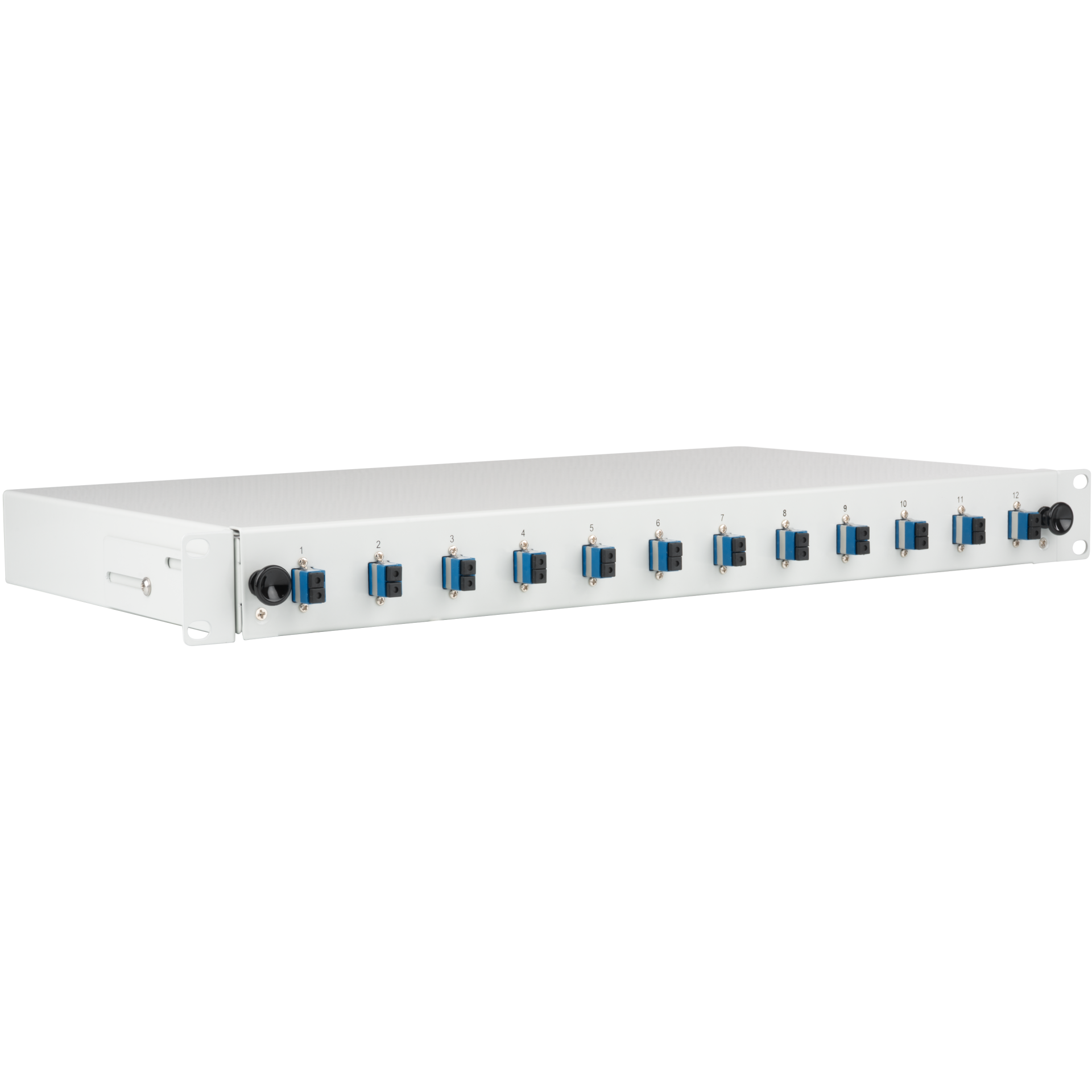

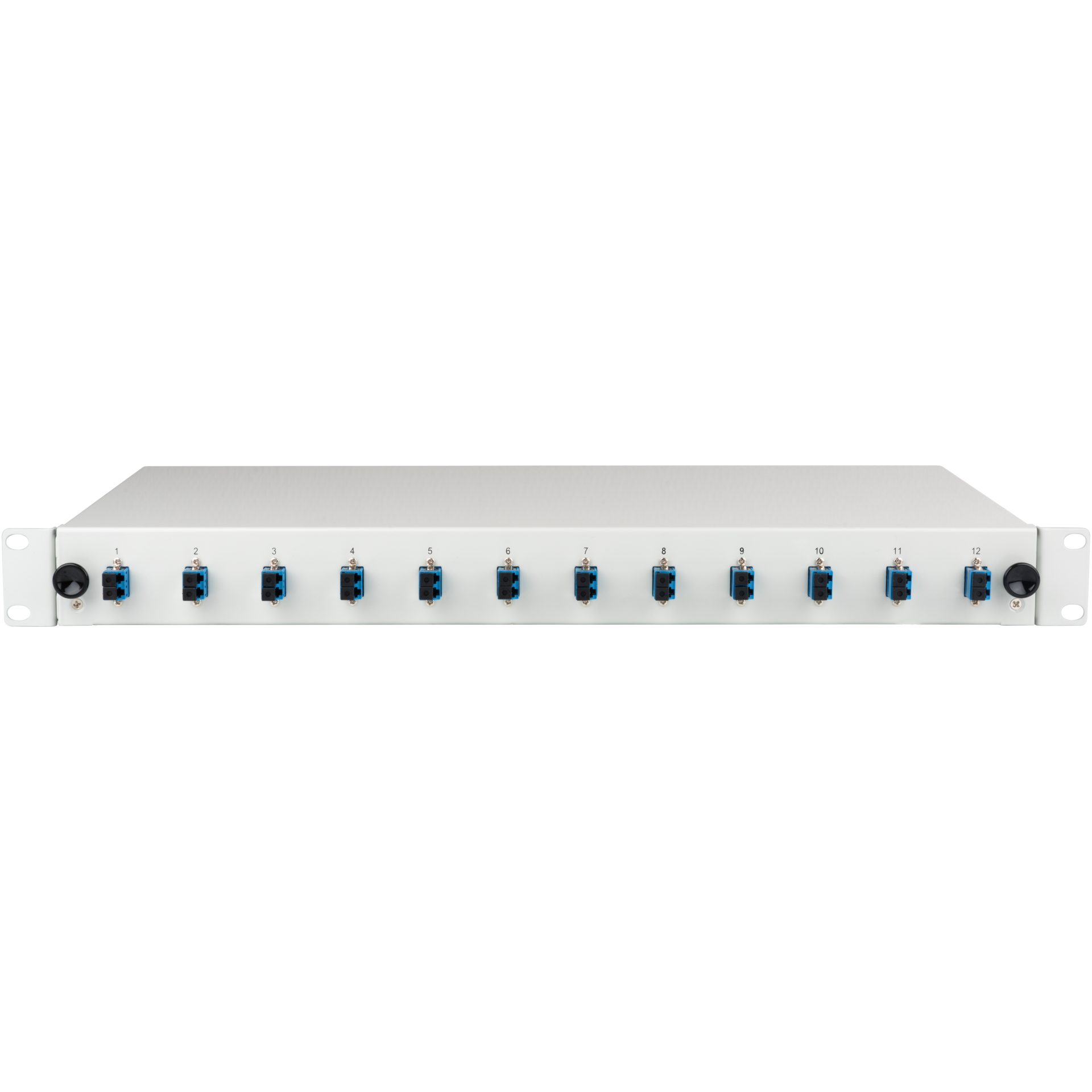

• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine strukturierte Portführung und eine sauber vorkonfektionierte Bestückung.

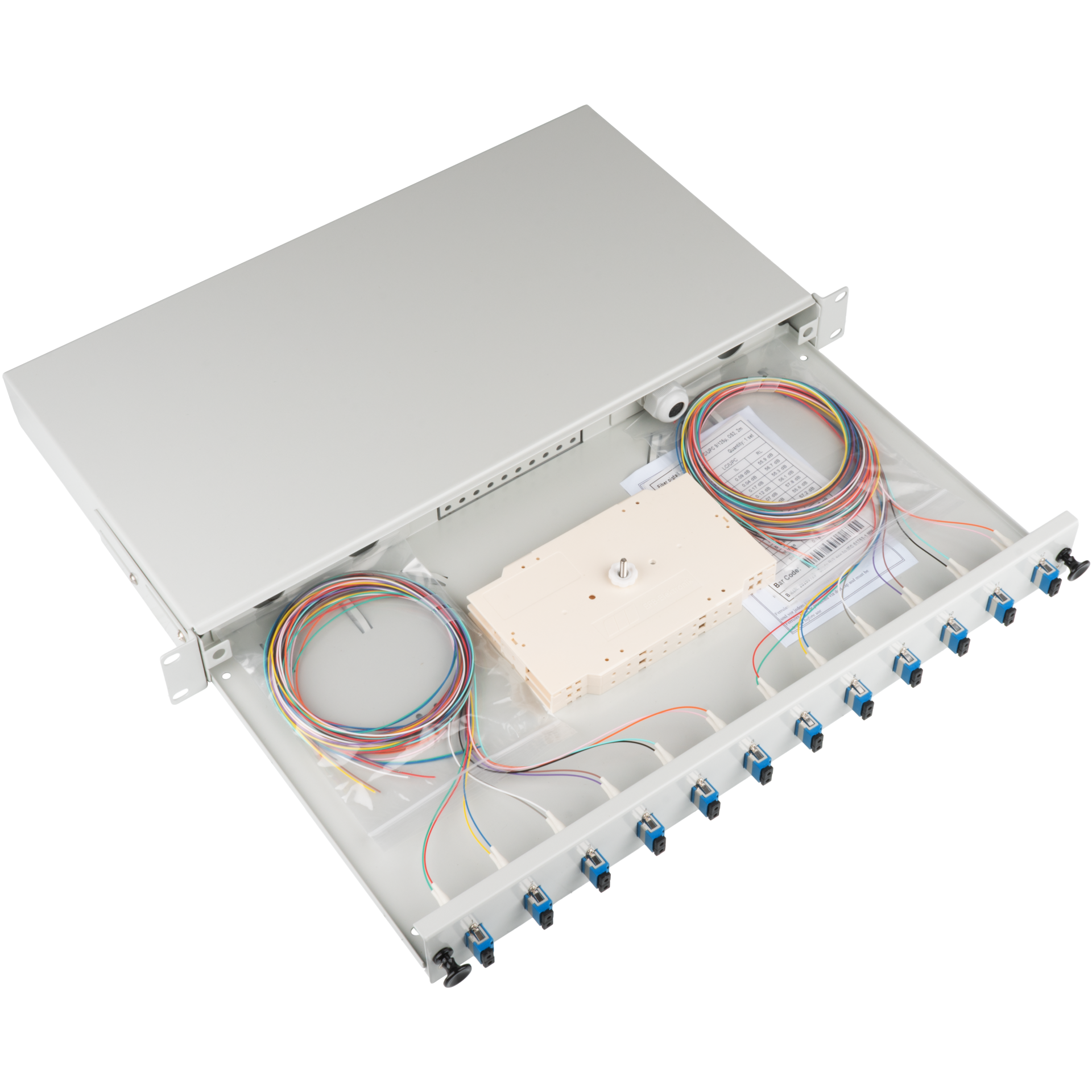

• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Singlemode 9/125 in der Faserklasse OS2 gemäß ITU-T G.652.D vorgesehen. LC-Duplex-Kupplungen mit Kunststoffgehäuse und keramischer Ferrulenführung bilden die Anschlussseite. Zwei Spleißkassetten mit jeweils vier Plätzen sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter unterstützen eine geordnete Spleißführung. Das LSZH-Material der Pigtails und die 19-Zoll-Montage nach 482,6 mm ergänzen die Konstruktion für den Einsatz in professionellen Verteilumgebungen.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Faserart: Singlemode 9/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Pigtail: 24 x LC
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtails vorbereitet: nicht abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Anzahl HE: 1 HE
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Material: Stahlblech
• Farbe: grau
• Mit Frontplatte: Ja
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und erleichtert den Zugriff auf die Spleißebene.
• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine strukturierte Portführung und eine sauber vorkonfektionierte Bestückung.
• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Singlemode 9/125 in der Faserklasse OS2 gemäß ITU-T G.652.D vorgesehen. LC-Duplex-Kupplungen mit Kunststoffgehäuse und keramischer Ferrulenführung bilden die Anschlussseite. Zwei Spleißkassetten mit jeweils vier Plätzen sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter unterstützen eine geordnete Spleißführung. Das LSZH-Material der Pigtails und die 19-Zoll-Montage nach 482,6 mm ergänzen die Konstruktion für den Einsatz in professionellen Verteilumgebungen.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Faserart: Singlemode 9/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Pigtail: 24 x LC
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtails vorbereitet: nicht abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Anzahl HE: 1 HE
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Material: Stahlblech
• Farbe: grau
• Mit Frontplatte: Ja
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |

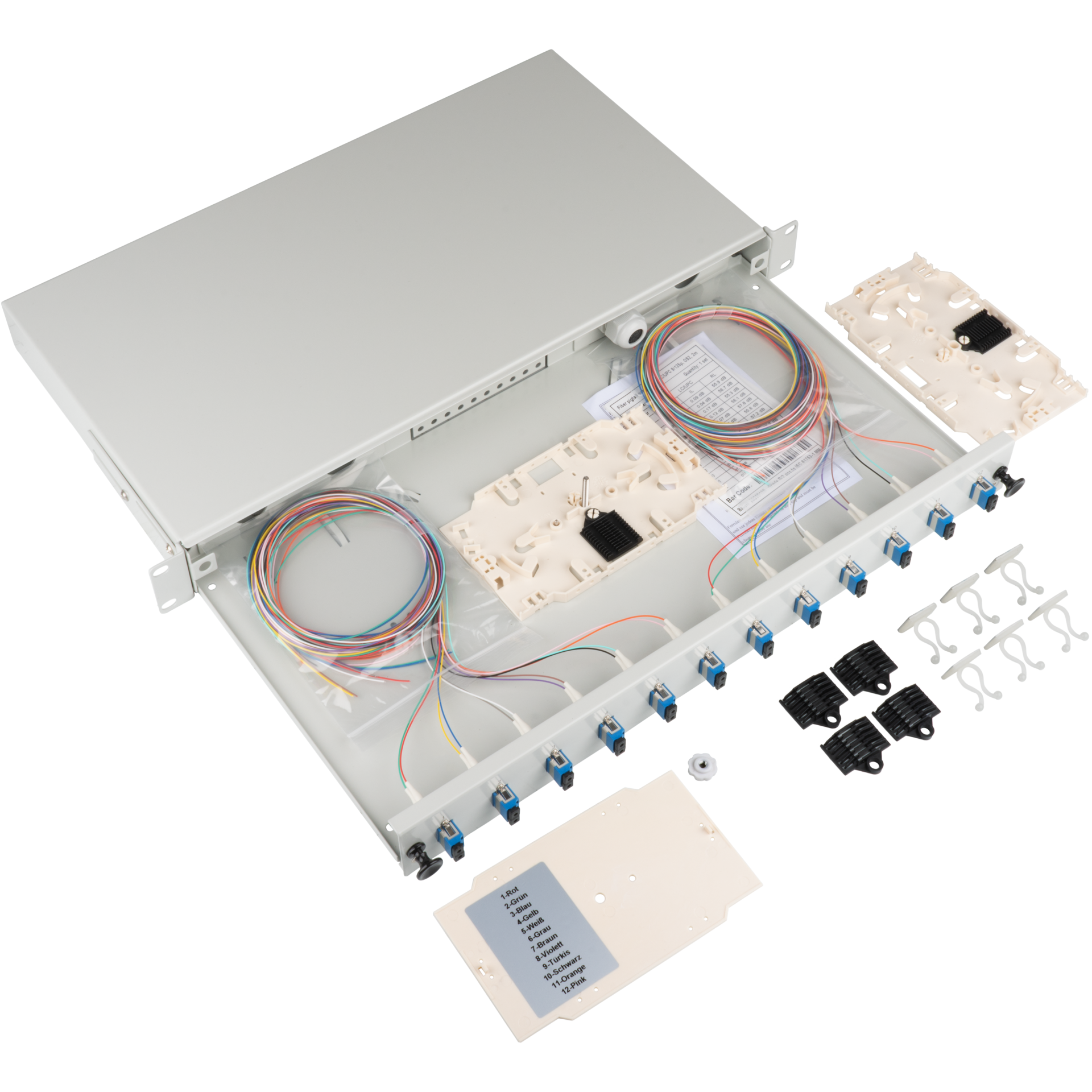

| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Pigtail | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Einfügedämpfung 1625nm | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Einfügedämpfung 1550nm | Kupplungsfarbe | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Einfügedämpfung 1310nm | Rückflussdämpfung 1625nm | Lieferumfang | Rückflussdämpfung 1310nm | Pigtail Länge | Pigtail Steckerfarbe | Rückflussdämpfung 1550nm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B71921L12 | Spleißbox gr ausziehbar LC OS2 12xPigtail & 6xDuplex-Kupplung | LC-Duplex | grau | 12 x LC | 12 | 6 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| B71921L24 | Spleißbox gr ausziehbar LC OS2 24xPigtail & 12xDuplex-Kupplung | LC-Duplex | grau | 24 x LC | 12 | 12 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| B71921L48 | Spleißbox gr ausziehbar LC OS2 48xPigtail & 24xDuplex-Kupplung | LC-Duplex | grau | 48 x LC | 24 | 24 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB |
Produktinformationen für Spleißbox gr ausziehbar LC OS2 24xPigtail & 12xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Singlemode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die 1-HE-Ausführung kombiniert eine servicefreundliche Bauweise mit einer vorkonfektionierten Bestückung für OS2 gemäß ITU-T G.652.D. Das Stahlblechgehäuse in Grau nach RAL 7035 unterstützt eine robuste Integration in professionelle Installationen.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und erleichtert den Zugriff auf die Spleißebene.
• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine strukturierte Portführung und eine sauber vorkonfektionierte Bestückung.
• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Singlemode 9/125 in der Faserklasse OS2 gemäß ITU-T G.652.D vorgesehen. LC-Duplex-Kupplungen mit Kunststoffgehäuse und keramischer Ferrulenführung bilden die Anschlussseite. Zwei Spleißkassetten mit jeweils vier Plätzen sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter unterstützen eine geordnete Spleißführung. Das LSZH-Material der Pigtails und die 19-Zoll-Montage nach 482,6 mm ergänzen die Konstruktion für den Einsatz in professionellen Verteilumgebungen.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Faserart: Singlemode 9/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Pigtail: 24 x LC
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtails vorbereitet: nicht abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Anzahl HE: 1 HE
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Material: Stahlblech
• Farbe: grau
• Mit Frontplatte: Ja
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Rack-Integration und erleichtert den Zugriff auf die Spleißebene.
• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine strukturierte Portführung und eine sauber vorkonfektionierte Bestückung.
• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Singlemode 9/125 in der Faserklasse OS2 gemäß ITU-T G.652.D vorgesehen. LC-Duplex-Kupplungen mit Kunststoffgehäuse und keramischer Ferrulenführung bilden die Anschlussseite. Zwei Spleißkassetten mit jeweils vier Plätzen sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter unterstützen eine geordnete Spleißführung. Das LSZH-Material der Pigtails und die 19-Zoll-Montage nach 482,6 mm ergänzen die Konstruktion für den Einsatz in professionellen Verteilumgebungen.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Faserart: Singlemode 9/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Pigtail: 24 x LC
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtails vorbereitet: nicht abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Anzahl HE: 1 HE
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Material: Stahlblech
• Farbe: grau
• Mit Frontplatte: Ja
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | nicht abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Pigtail | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Einfügedämpfung 1625nm | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Einfügedämpfung 1550nm | Kupplungsfarbe | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Einfügedämpfung 1310nm | Rückflussdämpfung 1625nm | Lieferumfang | Rückflussdämpfung 1310nm | Pigtail Länge | Pigtail Steckerfarbe | Rückflussdämpfung 1550nm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B71921L12 | Spleißbox gr ausziehbar LC OS2 12xPigtail & 6xDuplex-Kupplung | LC-Duplex | grau | 12 x LC | 12 | 6 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| B71921L24 | Spleißbox gr ausziehbar LC OS2 24xPigtail & 12xDuplex-Kupplung | LC-Duplex | grau | 24 x LC | 12 | 12 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| B71921L48 | Spleißbox gr ausziehbar LC OS2 48xPigtail & 24xDuplex-Kupplung | LC-Duplex | grau | 48 x LC | 24 | 24 | 7035 | LC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB |
