Spleißbox gr ausziehbar SC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Inhalt:
1 Stück
Spleißbox gr ausziehbar SC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Artikelnummer:
BA71203L24OM4
EAN Nr.:
4049759284466
Produktinformationen für Spleißbox gr ausziehbar SC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Multimode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die 1-HE-Ausführung kombiniert eine vorkonfektionierte Bestückung mit servicefreundlicher Zugänglichkeit und ist für OM4-Multimode 50/125 vorgesehen.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Integration im Rack und vereinfacht den Zugriff auf die Spleißebene bei Wartung und Ausbau.

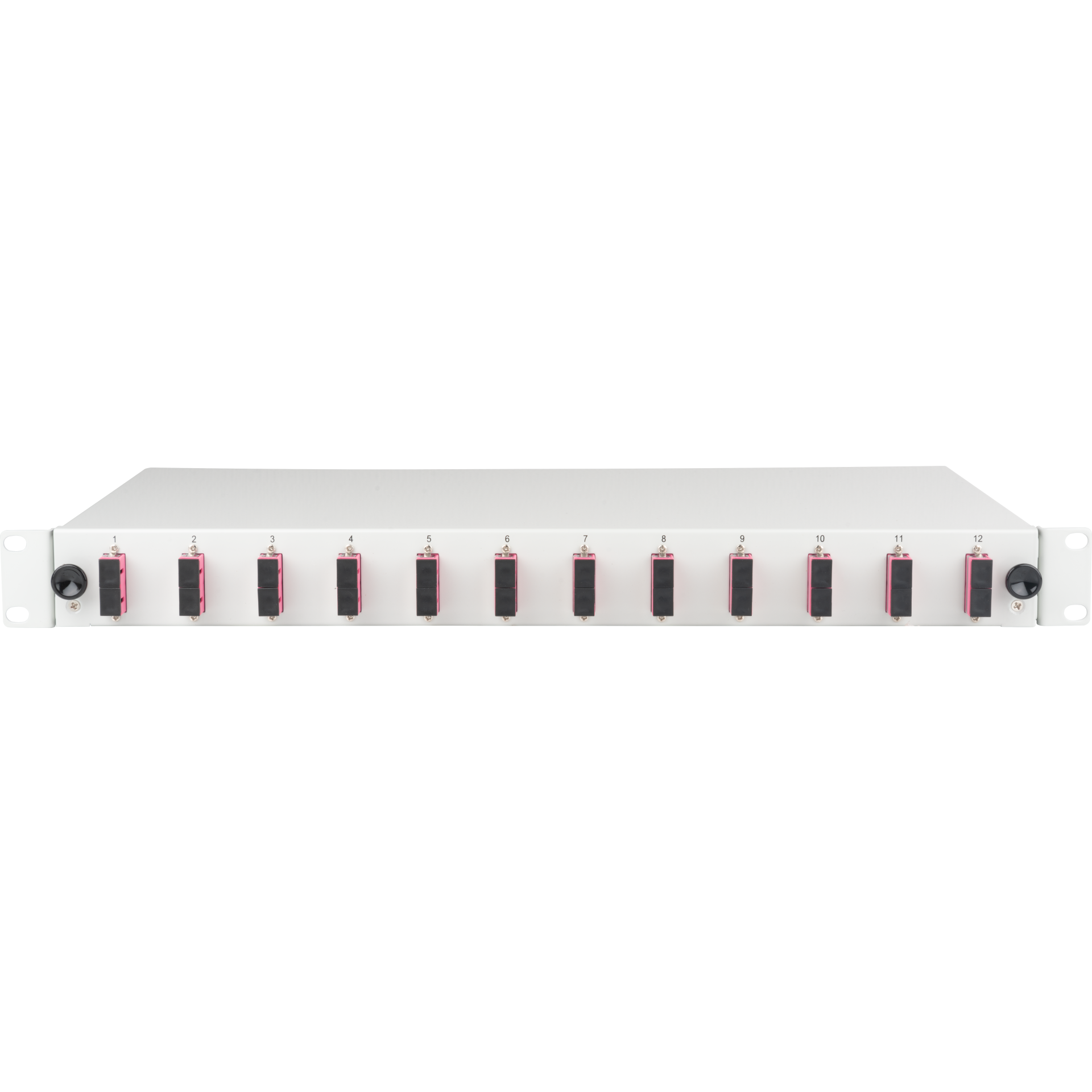

• Frontplatte mit 12 SC-Duplex-Kupplungen in senkrechter Ausrichtung – Schafft eine klare, platzsparende Bestückung und unterstützt eine übersichtliche Führung der Glasfaserstrecken.
• 24 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Reduziert den Installationsaufwand und unterstützt eine saubere, strukturierte Spleißorganisation.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau vorgesehen und auf eine saubere Führung der Glasfaserstrecken ausgelegt. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen die flexible Organisation im Inneren.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM4
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x SC
• Pigtail vorbereitet: abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: erikaviolett
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtail Buffertyp: Loose-Buffered
• Material: Stahlblech
• Farbe: grau
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Spleißkassetten (Anzahl): 2
• Spleißkassetten (Kapazität): 4
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Integration im Rack und vereinfacht den Zugriff auf die Spleißebene bei Wartung und Ausbau.
• Frontplatte mit 12 SC-Duplex-Kupplungen in senkrechter Ausrichtung – Schafft eine klare, platzsparende Bestückung und unterstützt eine übersichtliche Führung der Glasfaserstrecken.
• 24 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Reduziert den Installationsaufwand und unterstützt eine saubere, strukturierte Spleißorganisation.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau vorgesehen und auf eine saubere Führung der Glasfaserstrecken ausgelegt. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen die flexible Organisation im Inneren.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM4
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x SC
• Pigtail vorbereitet: abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: erikaviolett
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtail Buffertyp: Loose-Buffered
• Material: Stahlblech
• Farbe: grau
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Spleißkassetten (Anzahl): 2
• Spleißkassetten (Kapazität): 4
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Pigtail | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | Steckverbindertyp außen | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71203L12OM4 | Spleißbox gr ausziehbar SC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung | 12 x SC | grau | 12 | 6 | SC-Duplex | 7035 | SC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71203L24OM4 | Spleißbox gr ausziehbar SC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung | 24 x SC | grau | 12 | 12 | SC-Duplex | 7035 | SC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett |
Produktinformationen für Spleißbox gr ausziehbar SC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Multimode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die 1-HE-Ausführung kombiniert eine vorkonfektionierte Bestückung mit servicefreundlicher Zugänglichkeit und ist für OM4-Multimode 50/125 vorgesehen.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Integration im Rack und vereinfacht den Zugriff auf die Spleißebene bei Wartung und Ausbau.
• Frontplatte mit 12 SC-Duplex-Kupplungen in senkrechter Ausrichtung – Schafft eine klare, platzsparende Bestückung und unterstützt eine übersichtliche Führung der Glasfaserstrecken.
• 24 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Reduziert den Installationsaufwand und unterstützt eine saubere, strukturierte Spleißorganisation.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau vorgesehen und auf eine saubere Führung der Glasfaserstrecken ausgelegt. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen die flexible Organisation im Inneren.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM4
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x SC
• Pigtail vorbereitet: abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: erikaviolett
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtail Buffertyp: Loose-Buffered
• Material: Stahlblech
• Farbe: grau
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Spleißkassetten (Anzahl): 2
• Spleißkassetten (Kapazität): 4
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht eine kompakte Integration im Rack und vereinfacht den Zugriff auf die Spleißebene bei Wartung und Ausbau.
• Frontplatte mit 12 SC-Duplex-Kupplungen in senkrechter Ausrichtung – Schafft eine klare, platzsparende Bestückung und unterstützt eine übersichtliche Führung der Glasfaserstrecken.
• 24 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Reduziert den Installationsaufwand und unterstützt eine saubere, strukturierte Spleißorganisation.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau vorgesehen und auf eine saubere Führung der Glasfaserstrecken ausgelegt. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen die flexible Organisation im Inneren.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OM4
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x SC
• Pigtail vorbereitet: abgesetzt
• Anzahl der Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: erikaviolett
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Pigtail Buffertyp: Loose-Buffered
• Material: Stahlblech
• Farbe: grau
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Spleißkassetten (Anzahl): 2
• Spleißkassetten (Kapazität): 4
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Pigtail | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | Steckverbindertyp außen | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71203L12OM4 | Spleißbox gr ausziehbar SC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung | 12 x SC | grau | 12 | 6 | SC-Duplex | 7035 | SC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71203L24OM4 | Spleißbox gr ausziehbar SC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung | 24 x SC | grau | 12 | 12 | SC-Duplex | 7035 | SC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett |
