Spleißbox gr ausziehbar SC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung
Inhalt:
1 Stück
Spleißbox gr ausziehbar SC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung
Artikelnummer:
BA71223L12
EAN Nr.:
4049759284473
Produktinformationen für Spleißbox gr ausziehbar SC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung

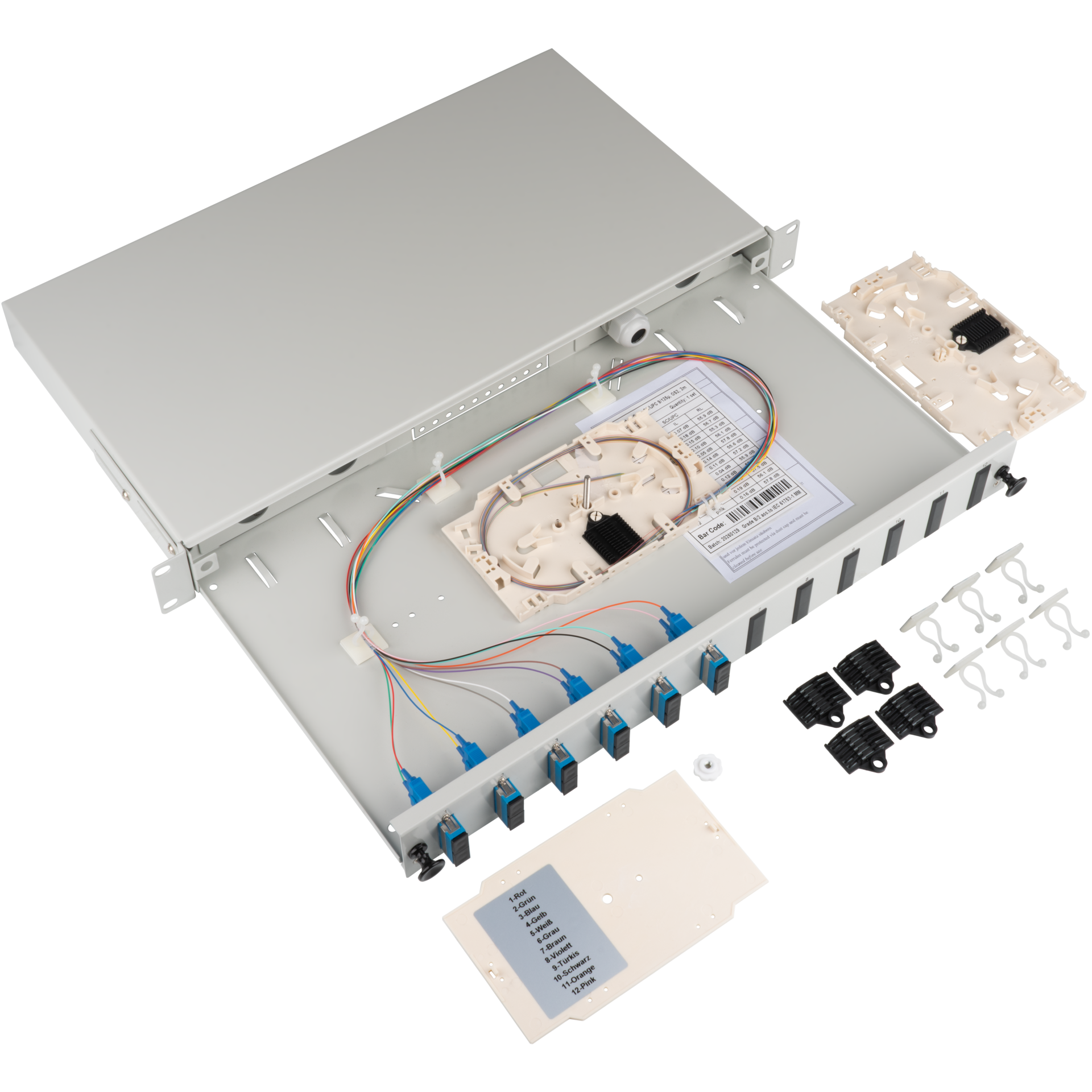

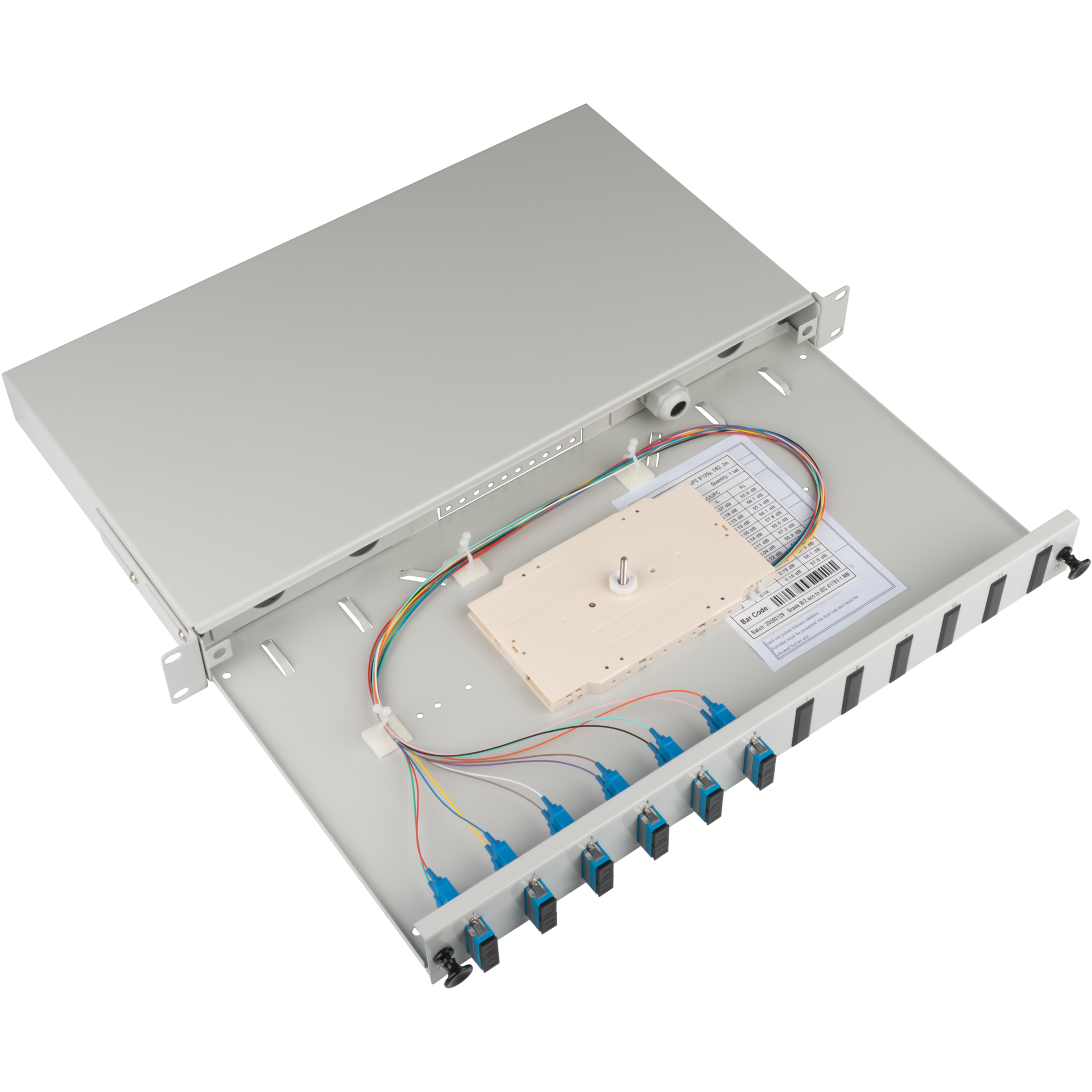

Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Singlemode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die Lösung ist für OS2 gemäß ITU-T G.652.D konzipiert und kombiniert eine vorkonfektionierte Bestückung mit SC-Duplex-Kupplungen mit einer servicefreundlichen, ausziehbaren Bauweise.
• Ausziehbare 1-HE-Ausführung für den 19-Zoll-Einbau – Ermöglicht eine kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartungsarbeiten.

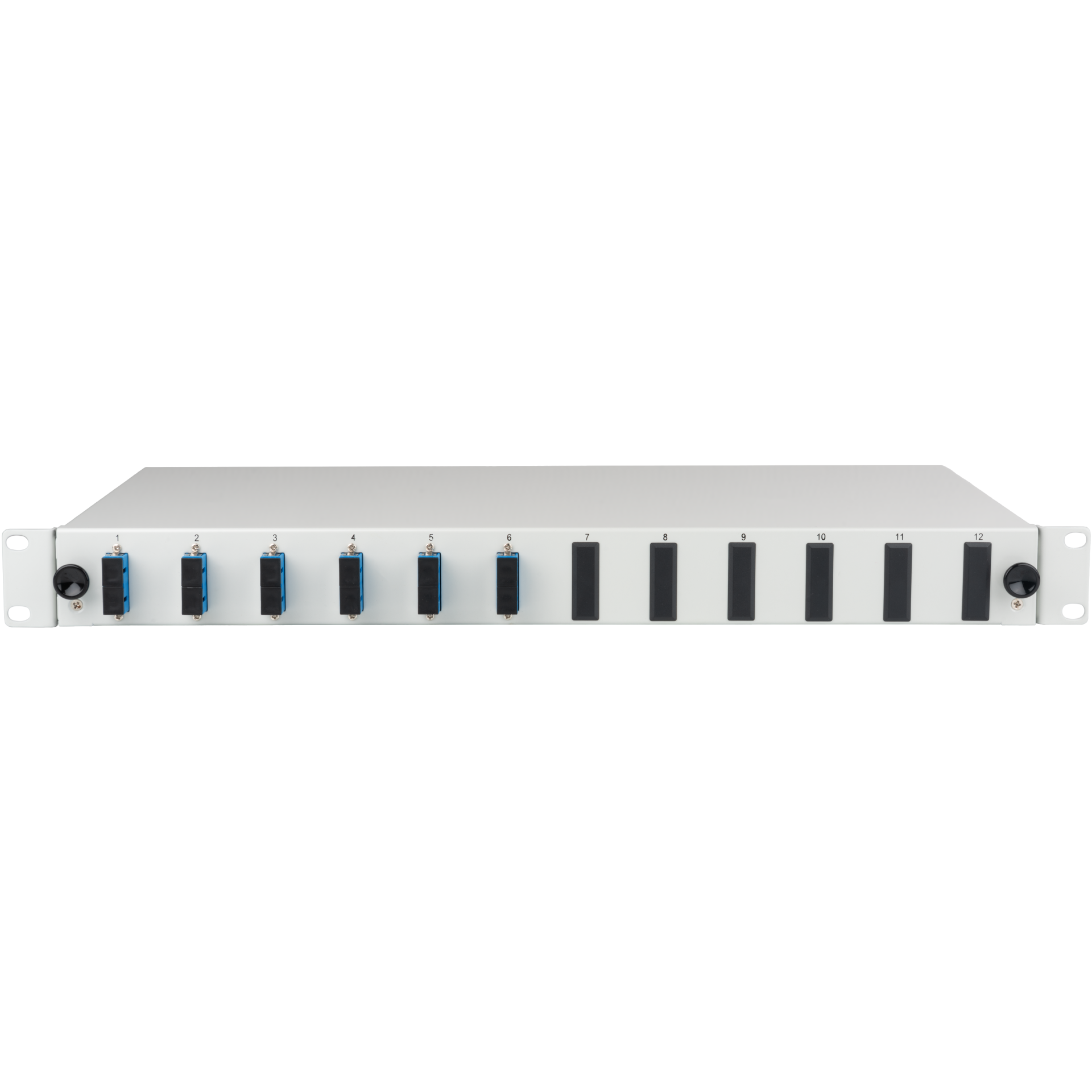

• Frontplatte mit 6 SC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere, vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
• 12 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für die saubere Führung der Glasfaserstrecken ausgelegt. Die OS2-Faserklasse gemäß ITU-T G.652.D, die senkrechte Anordnung der Kupplungen und die keramische Ferrulenführung unterstützen den Einsatz in professionellen Singlemode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen dabei eine flexible Spleißorganisation. Die Pigtails sind als Loose-Buffered-Ausführung mit LSZH-Beschichtung, 0,9 mm Durchmesser und blauem Steckverbinder vorbereitet.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x SC
• Pigtails vorbereitet: abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• Material: Stahlblech
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: blau
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Coating Material: LSZH
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Länge: 2 m
• Pigtail Steckerfarbe: blau
• Ausziehbare 1-HE-Ausführung für den 19-Zoll-Einbau – Ermöglicht eine kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartungsarbeiten.
• Frontplatte mit 6 SC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere, vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
• 12 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für die saubere Führung der Glasfaserstrecken ausgelegt. Die OS2-Faserklasse gemäß ITU-T G.652.D, die senkrechte Anordnung der Kupplungen und die keramische Ferrulenführung unterstützen den Einsatz in professionellen Singlemode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen dabei eine flexible Spleißorganisation. Die Pigtails sind als Loose-Buffered-Ausführung mit LSZH-Beschichtung, 0,9 mm Durchmesser und blauem Steckverbinder vorbereitet.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x SC
• Pigtails vorbereitet: abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• Material: Stahlblech
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: blau
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Coating Material: LSZH
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Länge: 2 m
• Pigtail Steckerfarbe: blau
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |

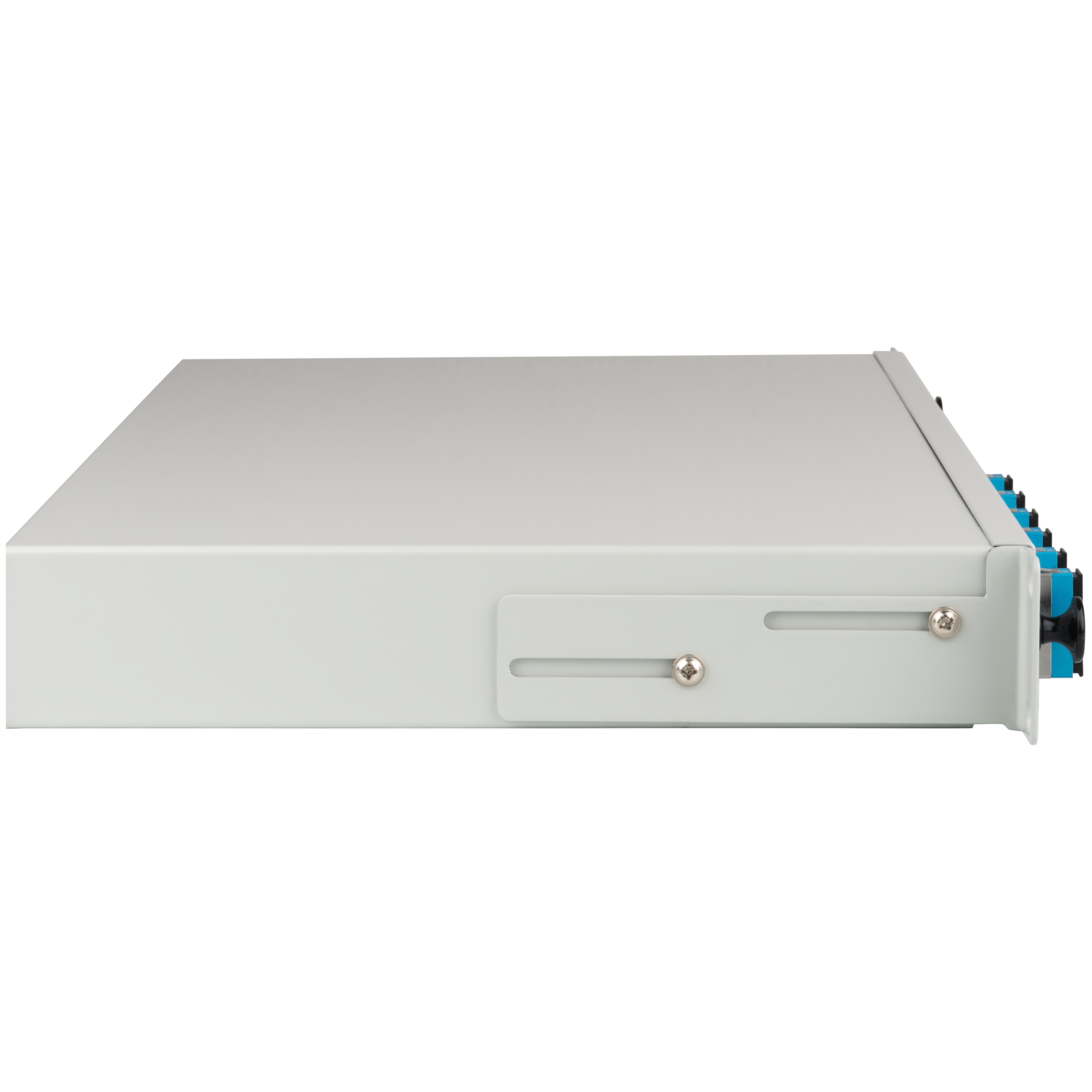

| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Pigtail | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | Steckverbindertyp außen | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Einfügedämpfung 1625nm | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Einfügedämpfung 1550nm | Kupplungsfarbe | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Einfügedämpfung 1310nm | Rückflussdämpfung 1625nm | Lieferumfang | Rückflussdämpfung 1310nm | Pigtail Länge | Pigtail Steckerfarbe | Rückflussdämpfung 1550nm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71223L12 | Spleißbox gr ausziehbar SC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung | 12 x SC | grau | 12 | 6 | SC-Duplex | 7035 | SC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| BA71223L24 | Spleißbox gr ausziehbar SC OS2 24xPigtails abgesetzt & 12xDuplex-Kupplung | 24 x SC | grau | 12 | 12 | SC-Duplex | 7035 | SC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB |
Produktinformationen für Spleißbox gr ausziehbar SC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Singlemode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Die Lösung ist für OS2 gemäß ITU-T G.652.D konzipiert und kombiniert eine vorkonfektionierte Bestückung mit SC-Duplex-Kupplungen mit einer servicefreundlichen, ausziehbaren Bauweise.
• Ausziehbare 1-HE-Ausführung für den 19-Zoll-Einbau – Ermöglicht eine kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartungsarbeiten.
• Frontplatte mit 6 SC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere, vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
• 12 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für die saubere Führung der Glasfaserstrecken ausgelegt. Die OS2-Faserklasse gemäß ITU-T G.652.D, die senkrechte Anordnung der Kupplungen und die keramische Ferrulenführung unterstützen den Einsatz in professionellen Singlemode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen dabei eine flexible Spleißorganisation. Die Pigtails sind als Loose-Buffered-Ausführung mit LSZH-Beschichtung, 0,9 mm Durchmesser und blauem Steckverbinder vorbereitet.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x SC
• Pigtails vorbereitet: abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• Material: Stahlblech
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: blau
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Coating Material: LSZH
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Länge: 2 m
• Pigtail Steckerfarbe: blau
• Ausziehbare 1-HE-Ausführung für den 19-Zoll-Einbau – Ermöglicht eine kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartungsarbeiten.
• Frontplatte mit 6 SC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere, vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
• 12 vorbereitete SC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen eine effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für die saubere Führung der Glasfaserstrecken ausgelegt. Die OS2-Faserklasse gemäß ITU-T G.652.D, die senkrechte Anordnung der Kupplungen und die keramische Ferrulenführung unterstützen den Einsatz in professionellen Singlemode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen dabei eine flexible Spleißorganisation. Die Pigtails sind als Loose-Buffered-Ausführung mit LSZH-Beschichtung, 0,9 mm Durchmesser und blauem Steckverbinder vorbereitet.
Technische Details
• Ausziehbar: Ja
• Faserklasse: OS2 gemäß ITU-T G.652.D
• Kupplungen: SC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Pigtail: 12 x SC
• Pigtails vorbereitet: abgesetzt
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Farbe: grau
• Material: Stahlblech
• Kupplungen (Ferrulenführung): Keramik
• Kupplungsfarbe: blau
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Coating Material: LSZH
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Länge: 2 m
• Pigtail Steckerfarbe: blau
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44 mm |
| Kupplungen: | SC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Pigtail | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Mit Anzahl Kupplungen/Adapter | Steckverbindertyp außen | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Einfügedämpfung 1625nm | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Einfügedämpfung 1550nm | Kupplungsfarbe | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Einfügedämpfung 1310nm | Rückflussdämpfung 1625nm | Lieferumfang | Rückflussdämpfung 1310nm | Pigtail Länge | Pigtail Steckerfarbe | Rückflussdämpfung 1550nm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71223L12 | Spleißbox gr ausziehbar SC OS2 12xPigtails abgesetzt & 6xDuplex-Kupplung | 12 x SC | grau | 12 | 6 | SC-Duplex | 7035 | SC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB | |
| BA71223L24 | Spleißbox gr ausziehbar SC OS2 24xPigtails abgesetzt & 12xDuplex-Kupplung | 24 x SC | grau | 12 | 12 | SC-Duplex | 7035 | SC-Duplex | LSZH | ≤0,25 dB | 10xD | DIN | Loose-Buffered | ≤0,25 dB | blau | 0,9 mm | 20xD | ≤0,25 dB | ≥50 dB | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | ≥50 dB | 2 m | blau | ≥50 dB |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
