Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC
Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,190m Dca LSZH
Artikelnummer:
O8341S190OS2
EAN Nr.:
4049759306670
Produktinformationen für Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,190m Dca LSZH
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest

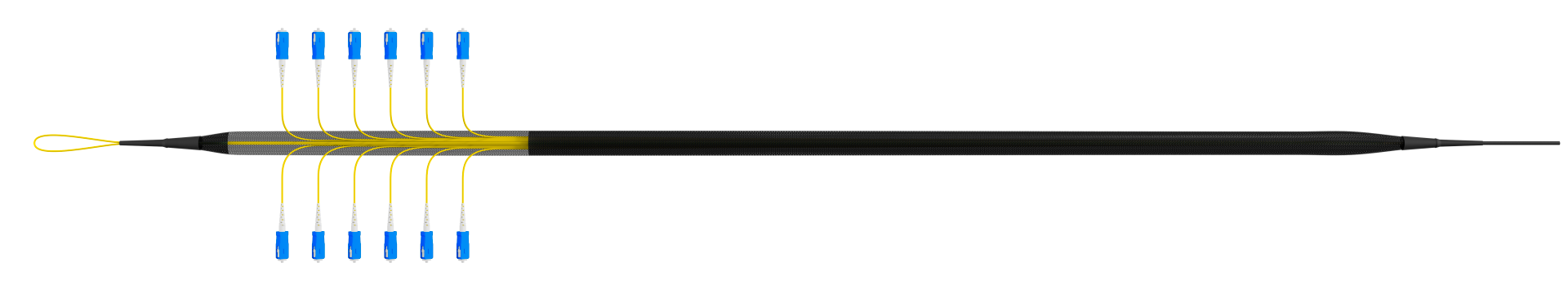

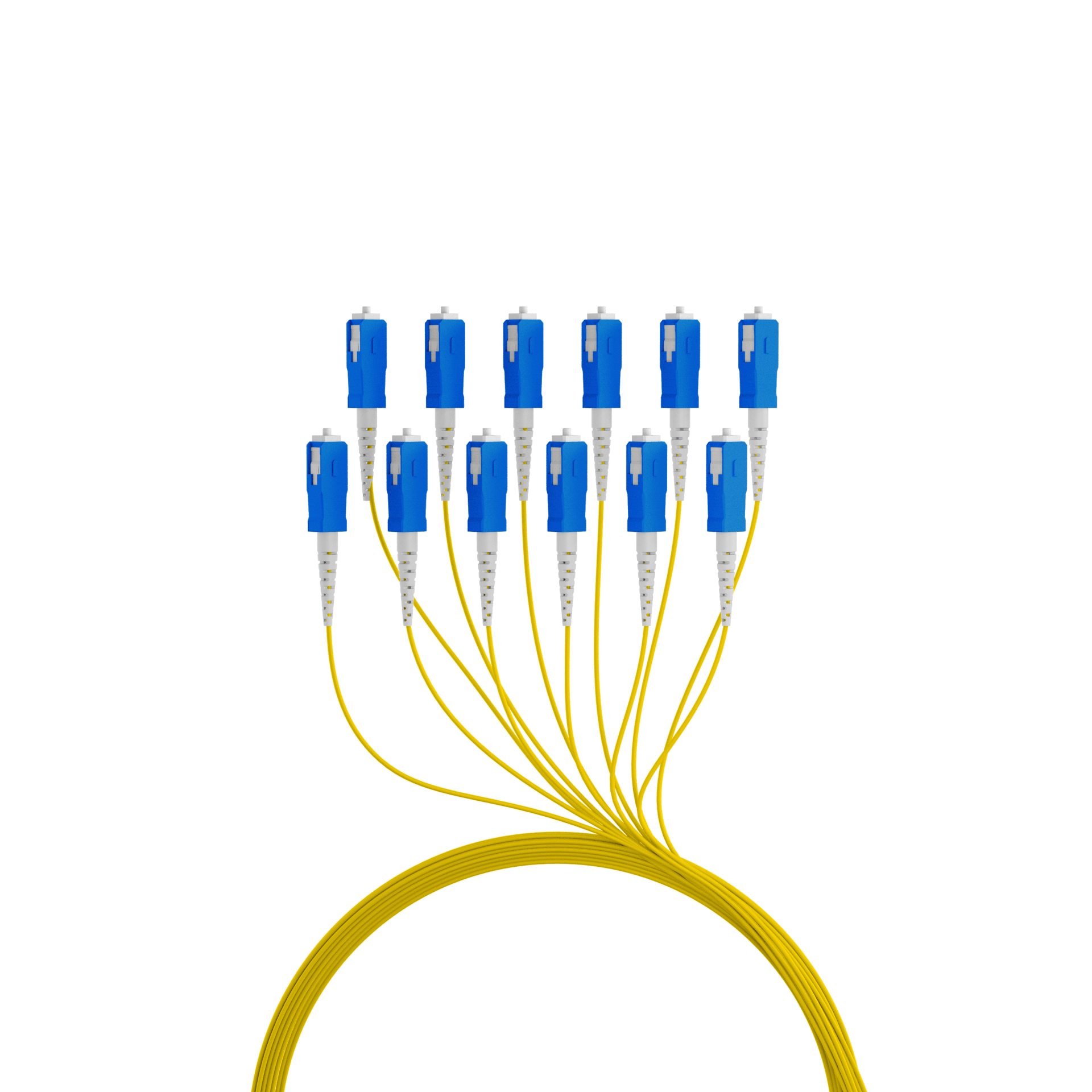

Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

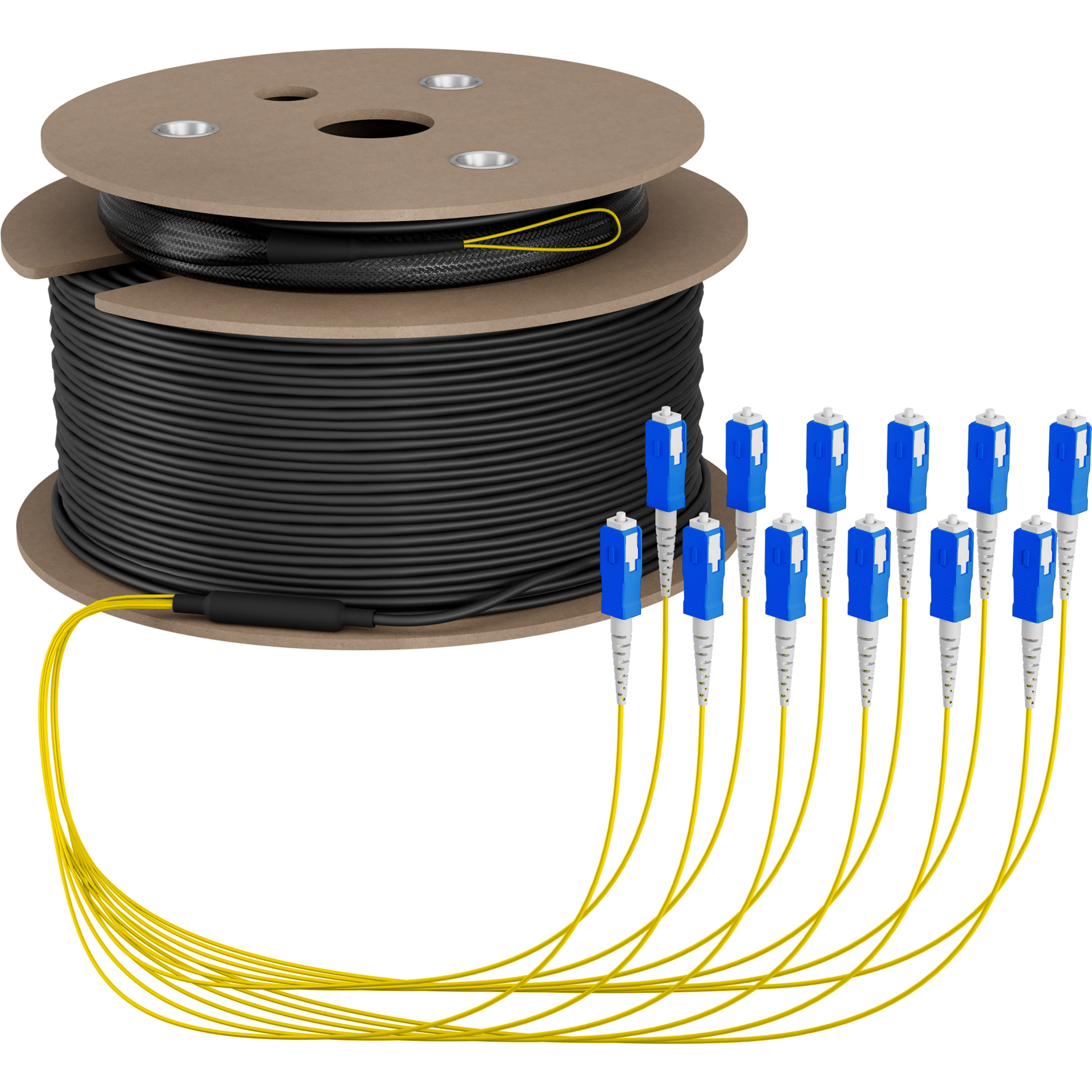

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften
| APC Ausführung: | Nein |
|---|---|
| Anzahl der Fasern: | 12 |
| Biegeoptimierte Faser: | ja |
| Faserart: | Singlemode 9/125 |
| Kabelaufbau: | Mehrfaser |
| Kabeltyp: | U-DQ (ZN) BH |
| Kabel Ø: | 6,0 mm |
| Kategorie: | OS2 G657A1 |
| Knickschutztülle: | aufgesteckt |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Maximale Zugkraft: | 200 N |
| Maß Kabelaufteiler: | 11,5 x 312 mm |
| Minimaler Biegeradius (Dynamisch): | 180 mm |
| Minimaler Biegeradius (Statisch): | 90 mm |
| Steckverbinderanschluss 1 Farbe: | blau |
| Steckverbinderanschluss 2 Farbe: | blau |

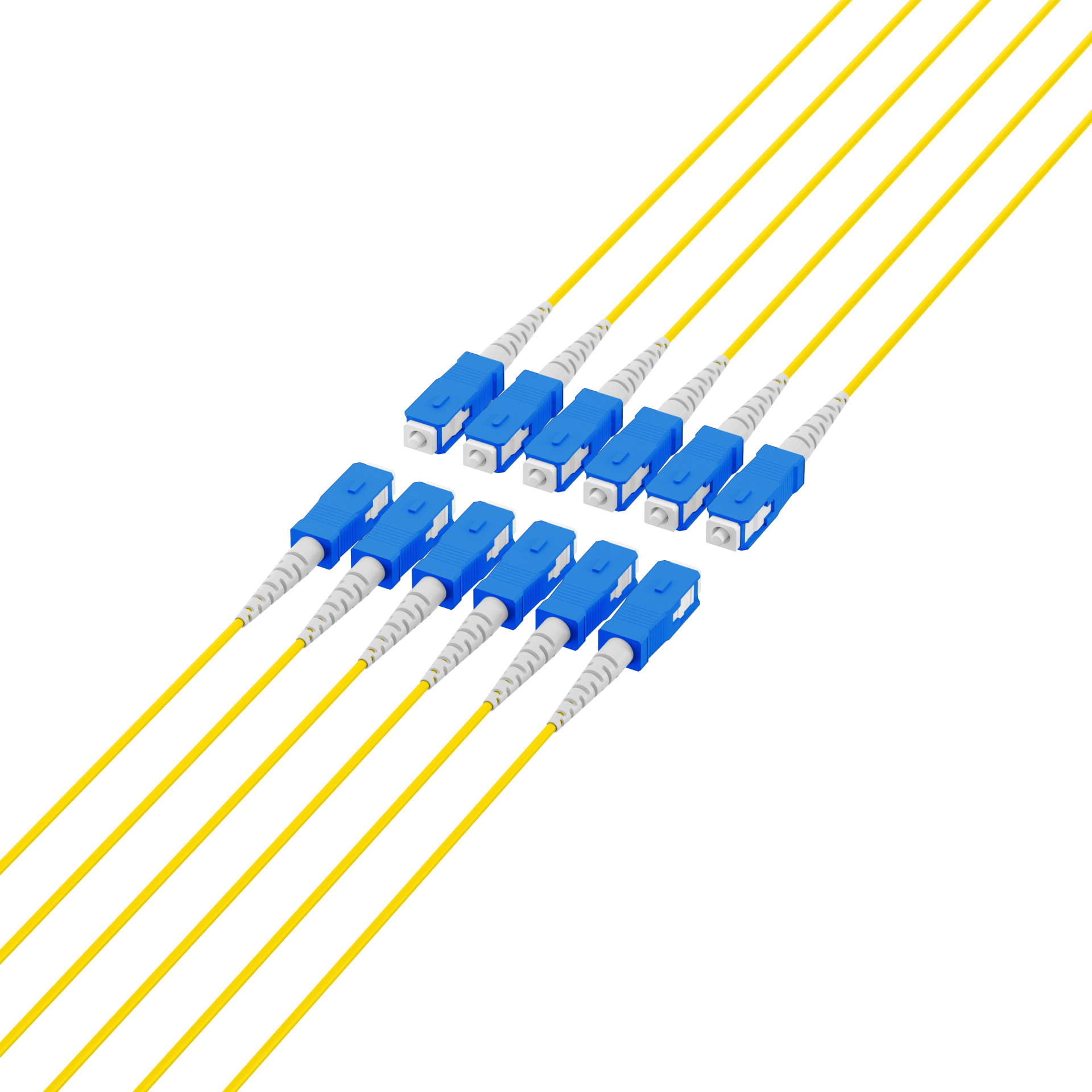

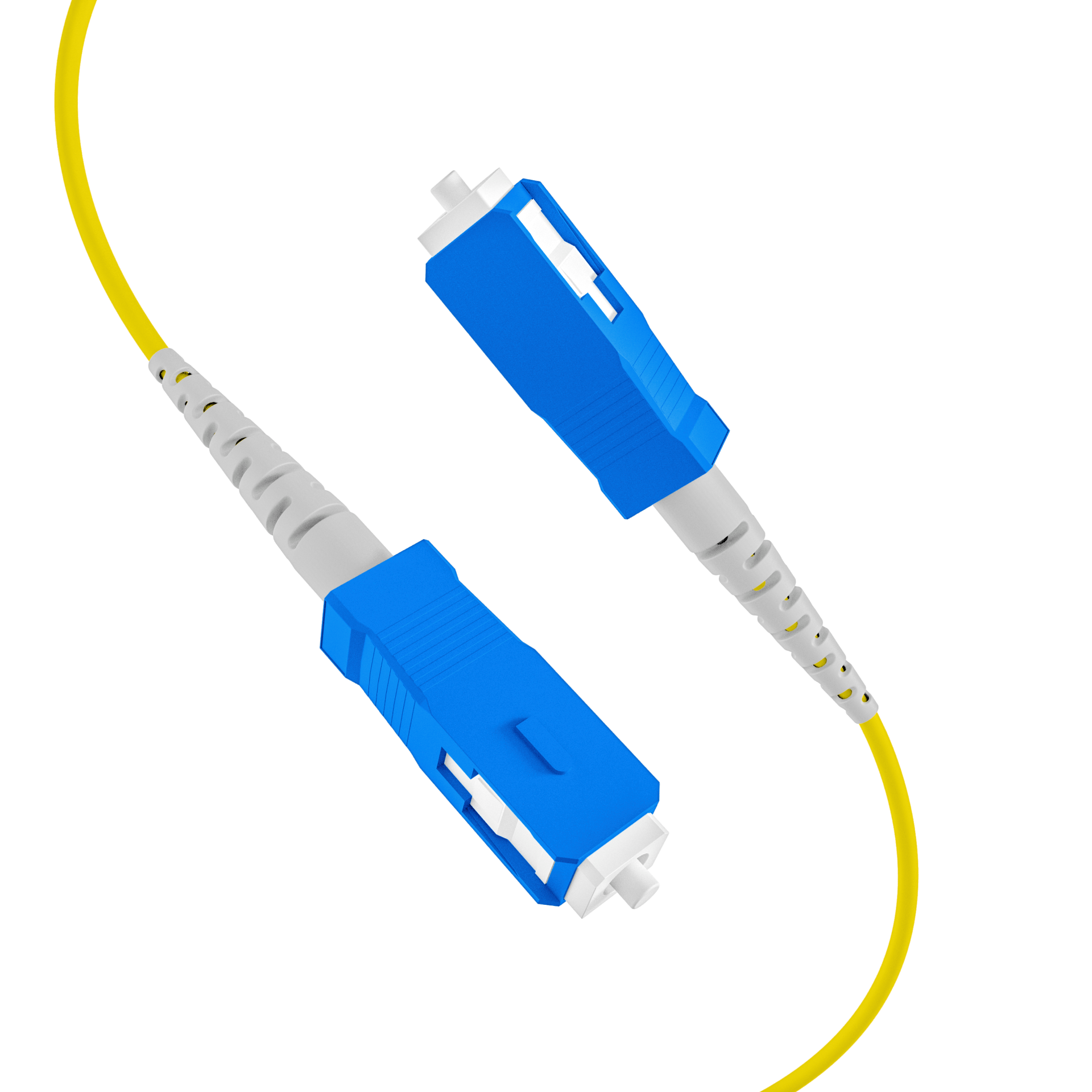

| Steckverbindertyp Anschluss 1: | 12 x SC |
| Steckverbindertyp Anschluss 2: | 12 x SC |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O8341S10OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,10m Dca LSZH | 10,0 m | ±5 % | |
| O8341S20OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,20m Dca LSZH | 20,0 m | ±5 % | |
| O8341S30OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,30m Dca LSZH | 30,0 m | ±5 % | |
| O8341S40OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,40m Dca LSZH | 40 m | ±5 % | |
| O8341S50OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,50m Dca LSZH | 50 m | ±5 % | |
| O8341S60OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,60m Dca LSZH | 60 m | ±5 % | |
| O8341S70OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,70m Dca LSZH | 70 m | ±5 % | |
| O8341S80OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,80m Dca LSZH | 80 m | ±5 % | |
| O8341S90OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,90m Dca LSZH | 90 m | ±5 % | |
| O8341S100OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,100m Dca LSZH | 100 m | ±5 % | |
| O8341S110OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,110m Dca LSZH | 110 m | ±5 % | |
| O8341S120OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,120m Dca LSZH | 120 m | ±5 % | |
| O8341S130OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,130m Dca LSZH | 130 m | ±5 % | |
| O8341S140OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,140m Dca LSZH | 140 m | ±5 % | |
| O8341S150OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,150m Dca LSZH | 150 m | ±5 % | |
| O8341S160OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,160m Dca LSZH | 160 m | ±5 % | |
| O8341S170OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,170m Dca LSZH | 170 m | ±5 % | |
| O8341S180OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,180m Dca LSZH | 180 m | ±5 % | |
| O8341S190OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,190m Dca LSZH | 190 m | ±5 % | |
| O8341S200OS2 | Trunkkabel U-DQ(ZN)BH OS2 12E (1x12) SC-SC,200m Dca LSZH | 200 m | ±5 % |
