Universalkabel U-DQ (ZN)BH MM OM1
U-DQ(ZN)BH OM1 4G (1x4) Dca 1750N LSZH schwarz 7,0mm
Artikelnummer:
54304.1
EAN Nr.:
4049759072308
Produktinformationen für U-DQ(ZN)BH OM1 4G (1x4) Dca 1750N LSZH schwarz 7,0mm
Einsatzgebiete:
Zur ortsfesten Verlegung innerhalb und außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung nicht zulässig
Merkmale:
Universalkabel
Geeignet für Steckerkonfektionen
Der Kabeldurchmesser kann variieren
Zur ortsfesten Verlegung innerhalb und außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung nicht zulässig
Merkmale:
Universalkabel
Geeignet für Steckerkonfektionen
Der Kabeldurchmesser kann variieren
Technische Eigenschaften
| Anwendung: | innen/außen |
|---|---|
| Mantel-Farbe: | schwarz |
| Faserkategorie: | OM1 |
| (Halogenfrei): | nach EN 60754-1/2 |

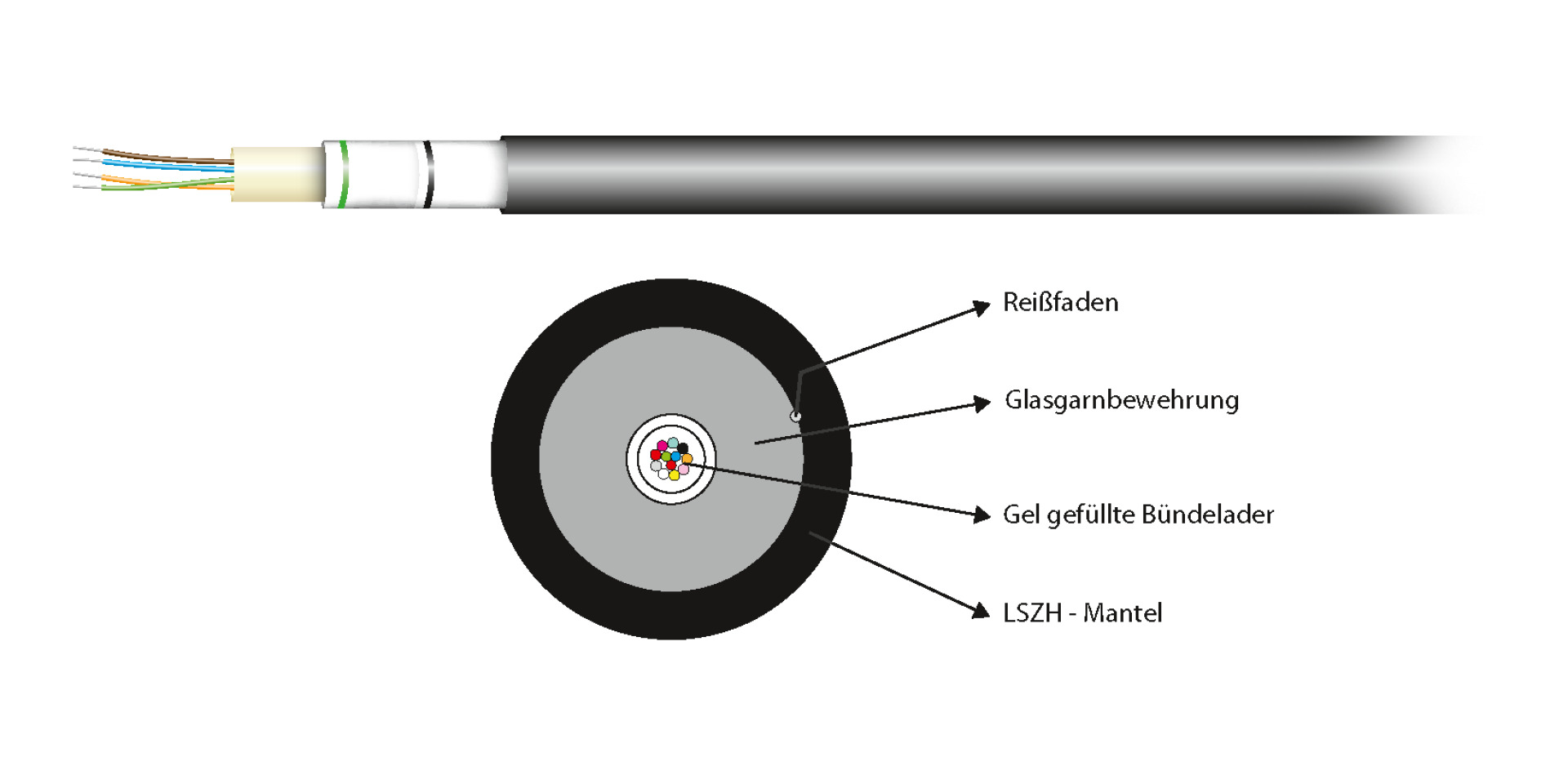

| Ader-Art: | zentrale Bündelader |
| Bewehrung: | Ja |
| Bündelader Ø: |
Bis 12 Fasern: 3,5 bis 24 Fasern: 4,0 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3,5 |
| Dämpfung max. (dB/km) 1300nm: | 1,5 |
| Einblasbar: | Nein |
| Faserart: | Multimode 62,5/125 |
| Faserfarben: |
blau braun gelb grau grün orange rosa rot schwarz türkis violett weiß |
| Flammwidrig: | nach EN 60332-3-24 |
| Funktionserhalt: | nein |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Nein |
| Mantelmaterial: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 150 N/dm |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Rückstreukoeffizient 850nm (Brechzahl): | 1,496 |
| Rückstreukoeffizient 1300nm (Brechzahl): | 1,491 |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | -5 – 50 °C |
| Temperaturbereich (Lagerung): | -25 – 70 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
Varianten
| Art. Nr. | Bezeichnung | CPR-Klasse | Kabel Ø | Kategorie | Zugkraft max. | Anzahl der Fasern | Aufbau | Außendurchmesser ca. | Biegeradius | VDE-Bezeichnung | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54304.1 | U-DQ(ZN)BH OM1 4G (1x4) Dca 1750N LSZH schwarz 7,0mm | Dca | 7,0 mm | OM1 | 1750 N | 4 | 4G ( 1 x 4 ) Multimode OM1 | 7,0 mm | 140 mm | U-DQ(ZN)BH 4G62.5/125 | 55 kg/km | |
| 54308.1 | U-DQ(ZN)BH OM1 8G (1x8) Dca 1750N LSZH schwarz 7,0mm | Dca | 7,0 mm | OM1 | 1750 N | 8 | 8G ( 1 x 8 ) Multimode OM1 | 7,0 mm | 140 mm | U-DQ(ZN)BH 8G62.5/125 | 55 kg/km | |
| 54312.1 | U-DQ(ZN)BH OM1 12G (1x12) Dca 1750N LSZH schwarz 7,0mm | Dca | 7,0 mm | OM1 | 1750 N | 12 | 12G ( 1 x 12 ) Multimode OM1 | 7,0 mm | 140 mm | U-DQ(ZN)BH 12G62.5/125 | 55 kg/km | |
| 54324.1 | U-DQ(ZN)BH OM1 24G (1x24) Dca 1750N LSZH schwarz 7,5mm | Dca | 7,5 mm | OM1 | 1750 N | 24 | 24G ( 1 x 24 ) Multimode OM1 | 7,5 mm | 150 mm | U-DQ(ZN)BH 24G62.5/125 | 60 kg/km |
