Verkleidung für X-Rack Wandgehäuse
Verkleidung für X-Rack Wandgehäuse ohne Tür 12HE schwarz RAL9005 2/3
Artikelnummer:
WGX-O12TS.S
EAN Nr.:
4049759323103
Produktinformationen für Verkleidung für X-Rack Wandgehäuse ohne Tür 12HE schwarz RAL9005 2/3
Neue Generation 19” Wandgehäuse, welche dem Installateur 100% Flexibilität während der Installation bietet. Der Montageprozess des Gehäuses findet während bzw. nach der Installation der 19“ Einbaukomponenten und Verkabelung statt. Alle äußeren Elemente (Seitenwände, Dach und Boden sowie Fronttür) werden nach Abschluss der Installation montiert. Durch separate Lieferung des Grundrahmens und der Außenteile kann die Gehäusefarbe frei gewählt werden.
Für 19” Wandgehäuse „X-Rack“, tiefenverstellbar auf 400, 450, 500, 550 und 600 mm

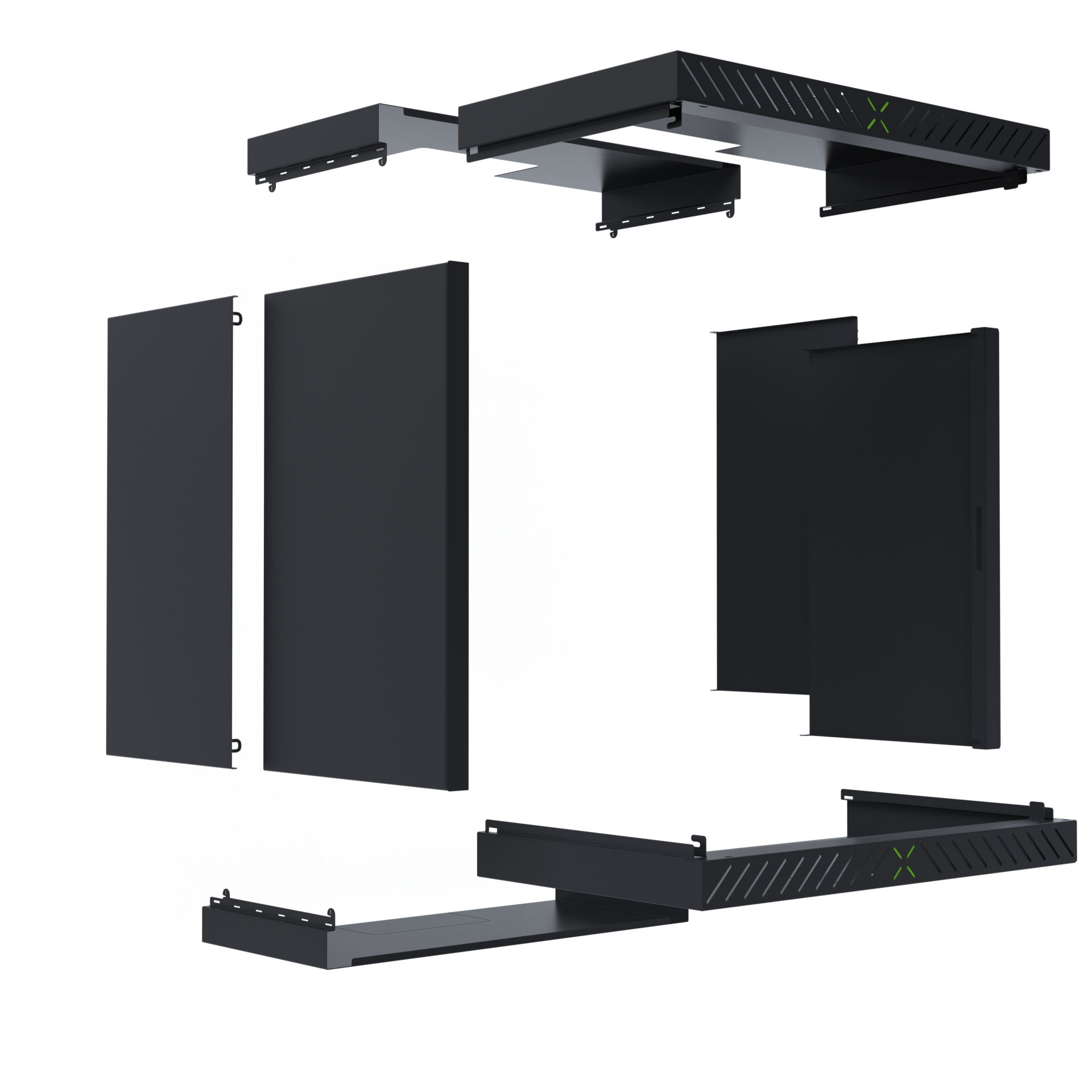

100% Schutz gegen Installationsfehler durch identische Seitenwände bzw. Dach und Bodenbaugruppe
Fronttür Glas, 1-teilig, Türanschlag wechselbar
Einstellbare Scharniere zur korrekten Nivellierung der Tür
Gesicherte Seitenwände sind nur entfernbar nach Öffnung der Fronttür

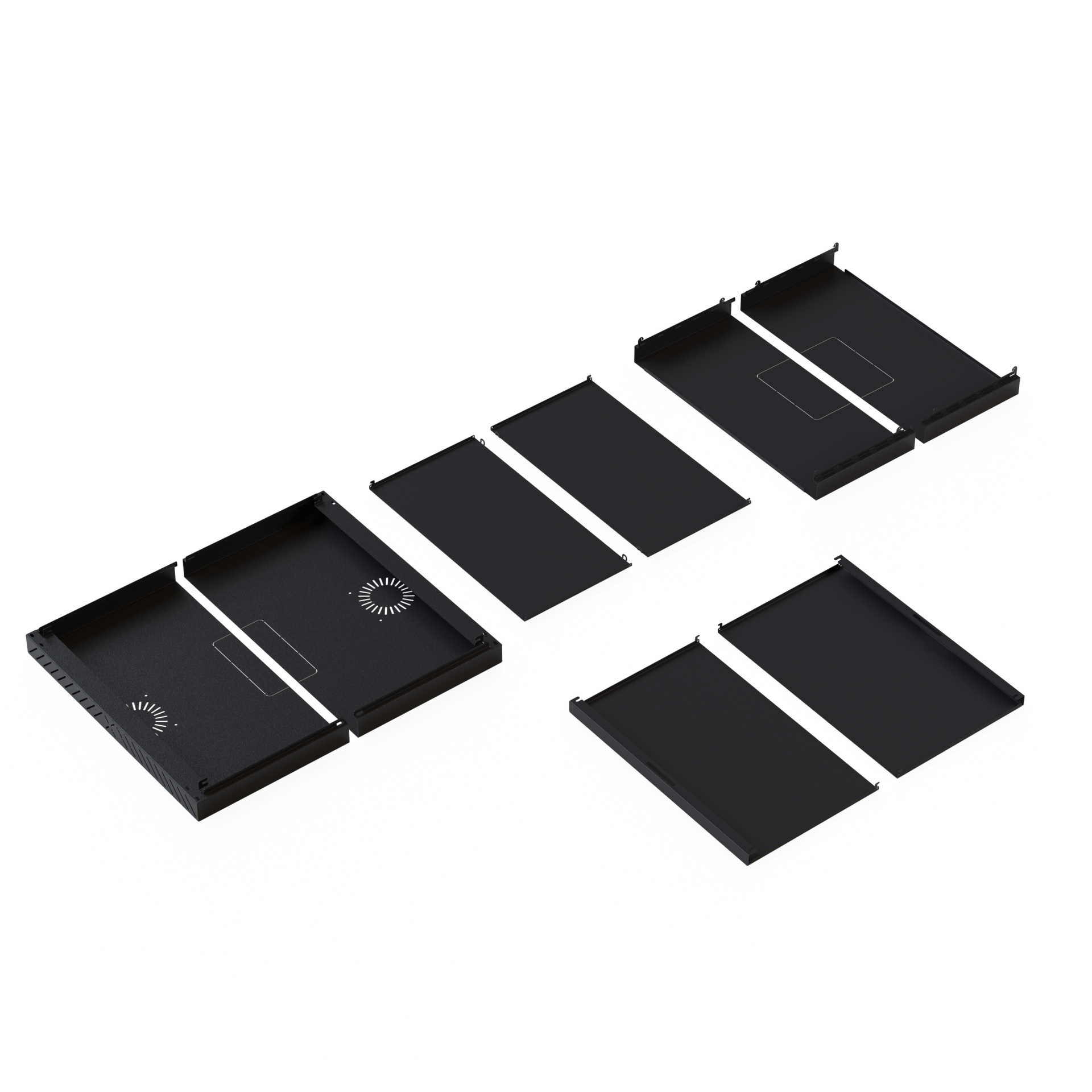

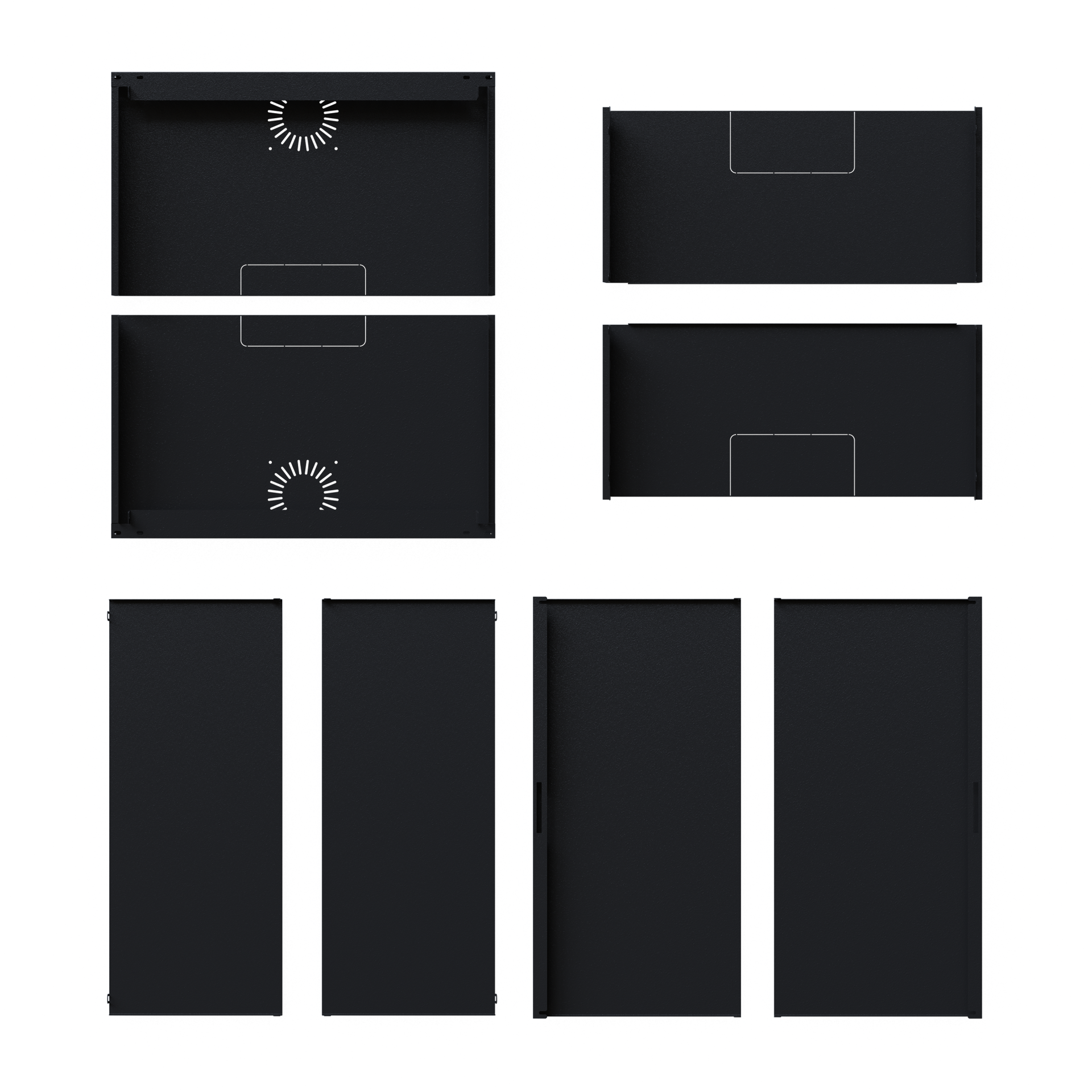

Vorgestanzte Kabeleinführungen (190 x 90 mm) in Dach und Boden
Montagemöglichkeit für Dachlüfter Art.-Nr. 691664 in Dach und Boden
Schutzart IP20
El-verzinkter Stahl für hohe Qualität
Seitenwände sowie Dach- und Bodenelemente El-verzinkt, pulverbeschichtet RAL7035, lichtgrau oder RAL9005, tiefschwarz
Drehriegelverschluss abschließbar, Einsatz von Profilhalbzylinder möglich durch Austausch auf Art.-Nr. 699989
Allgemeine Daten:
Art der Lüftung Passiv
Aktive Lüftung Montageöffnungen für Einzellüfter Art.-Nr. 691664
Material und Oberfläche Seitenwände Stahl Z275 El-verzinkt, pulverbeschichtet
Material und Oberfläche Dach/Boden Stahl Z275 El-verzinkt, pulverbeschichtet
Material und Oberfläche Fronttür Stahltür mit Sichtfenster aus zertifiziertem Sicherheitsglas
Fronttür – Scharniere Stiftscharniere gefedert, justierbar zur Türnivellierung
Fronttür – Verschluss Drehriegelgriff, abschließbar, Schließcode 1333,
optionaler des Kompaktschwenkhebels für Profilhalbzylinder, Art.-Nr. 699989
Seitenwände – Verriegelung Geschützt gegen Zugriff bei geschlossener Fronttür
Schutzart IP20
Breite 600 mm
Höhe 9HE: 500 mm / 12HE: 600 mm / 15HE: 766 mm
Tiefe Einstellbar 400 mm, 450 mm, 500 mm, 550 mm , 600 mm
Verpackung Packstück Nr. 2 von 3, recycelter Karton
Lackierung RAL7035, lichtgrau / RAL9005, tiefschwarz
Für 19” Wandgehäuse „X-Rack“, tiefenverstellbar auf 400, 450, 500, 550 und 600 mm
100% Schutz gegen Installationsfehler durch identische Seitenwände bzw. Dach und Bodenbaugruppe
Fronttür Glas, 1-teilig, Türanschlag wechselbar
Einstellbare Scharniere zur korrekten Nivellierung der Tür
Gesicherte Seitenwände sind nur entfernbar nach Öffnung der Fronttür
Vorgestanzte Kabeleinführungen (190 x 90 mm) in Dach und Boden
Montagemöglichkeit für Dachlüfter Art.-Nr. 691664 in Dach und Boden
Schutzart IP20
El-verzinkter Stahl für hohe Qualität
Seitenwände sowie Dach- und Bodenelemente El-verzinkt, pulverbeschichtet RAL7035, lichtgrau oder RAL9005, tiefschwarz
Drehriegelverschluss abschließbar, Einsatz von Profilhalbzylinder möglich durch Austausch auf Art.-Nr. 699989
Allgemeine Daten:
Art der Lüftung Passiv
Aktive Lüftung Montageöffnungen für Einzellüfter Art.-Nr. 691664
Material und Oberfläche Seitenwände Stahl Z275 El-verzinkt, pulverbeschichtet
Material und Oberfläche Dach/Boden Stahl Z275 El-verzinkt, pulverbeschichtet
Material und Oberfläche Fronttür Stahltür mit Sichtfenster aus zertifiziertem Sicherheitsglas
Fronttür – Scharniere Stiftscharniere gefedert, justierbar zur Türnivellierung
Fronttür – Verschluss Drehriegelgriff, abschließbar, Schließcode 1333,
optionaler des Kompaktschwenkhebels für Profilhalbzylinder, Art.-Nr. 699989
Seitenwände – Verriegelung Geschützt gegen Zugriff bei geschlossener Fronttür
Schutzart IP20
Breite 600 mm
Höhe 9HE: 500 mm / 12HE: 600 mm / 15HE: 766 mm
Tiefe Einstellbar 400 mm, 450 mm, 500 mm, 550 mm , 600 mm
Verpackung Packstück Nr. 2 von 3, recycelter Karton
Lackierung RAL7035, lichtgrau / RAL9005, tiefschwarz
Technische Eigenschaften
| Ausführung: | mit Festrahmen |
|---|---|
| Anzahl Packstücke: | 1 |
| Anzahl der Türen: | 0 |
| Art der Lüftung: | passiv |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | L-förmig |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Nein |
| Mit Seitenwänden: | Ja |
| Montage-Ebene: | vorne |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | X-Rack |
| Schutzart: | IP20 |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Varianten
| Art. Nr. | Bezeichnung | Breite | Traglast | Tiefe | Farbe | Anzahl der Höheneinheiten (HE) | Höhe | RAL-Nummer | |
|---|---|---|---|---|---|---|---|---|---|
| WGX-O09GR.S | Verkleidung für X-Rack Wandgehäuse ohne Tür 9HE grau RAL7035 2/3 | 600 mm | 60 kg | 400-600 mm | grau | 9 HE | 500 mm | 7035 | |
| WGX-O09TS.S | Verkleidung für X-Rack Wandgehäuse ohne Tür 9HE schwarz RAL9005 2/3 | 600 mm | 60 kg | 400-600 mm | schwarz | 9 HE | 500 mm | 9005 | |
| WGX-O12GR.S | Verkleidung für X-Rack Wandgehäuse ohne Tür 12HE grau RAL7035 2/3 | 600 mm | 60 kg | 400-600 mm | grau | 12 HE | 600 mm | 7035 | |
| WGX-O12TS.S | Verkleidung für X-Rack Wandgehäuse ohne Tür 12HE schwarz RAL9005 2/3 | 600 mm | 60 kg | 400-600 mm | schwarz | 12 HE | 600 mm | 9005 | |
| WGX-O15GR.S | Verkleidung für X-Rack Wandgehäuse ohne Tür 15HE grau RAL7035 2/3 | 600 mm | 60 kg | 400-600 mm | grau | 15 HE | 766 mm | 7035 | |
| WGX-O15TS.S | Verkleidung für X-Rack Wandgehäuse ohne Tür 15HE schwarz RAL9005 2/3 | 600 mm | 60 kg | 400-600 mm | schwarz | 15 HE | 766 mm | 9005 |
