VKA Grundplatte mit Deckel, unbestückt

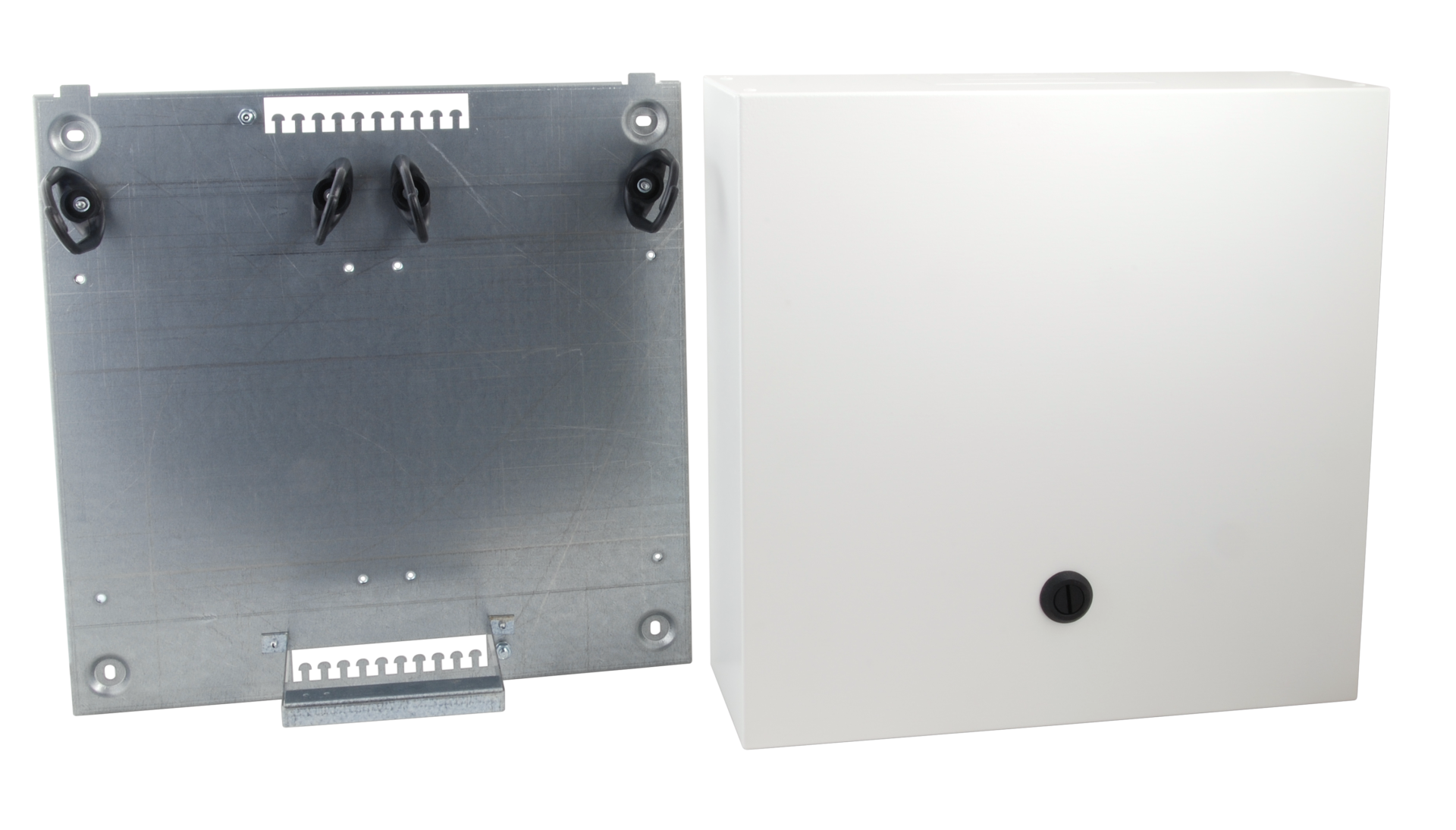

VKA2 Grundplatte mit Deckel, BxHxT = 200 x 330 x 120 mm
Artikelnummer:
46017N.1V1
EAN Nr.:
4049759283377
Produktinformationen für VKA2 Grundplatte mit Deckel, BxHxT = 200 x 330 x 120 mm
Bestehend aus einem Stahlblechverteiler mit Grundplatte und Haube mit Vorreiberverschluss
Auf der Grundplatte können VKA-Montagesätze 10DA (für LSA-Anschlussmodule 2/10 zu 10DA) und VKA-Montagesätze 20DA (für LSA-Anschlussmodule 1/20 zu 20DA) montiert werden
Kabeleinführung durch Ausbrechen der vorgeprägten Konturen an der Ober- und Unterseite der Haube
Farbe der Haube: verkehrsweiß RAL9016
Schutzart IP30
Verteilerbelegungsplan
Hinweis: Gewichtsangabe inklusive eingebautem Montagesatz
Auf der Grundplatte können VKA-Montagesätze 10DA (für LSA-Anschlussmodule 2/10 zu 10DA) und VKA-Montagesätze 20DA (für LSA-Anschlussmodule 1/20 zu 20DA) montiert werden
Kabeleinführung durch Ausbrechen der vorgeprägten Konturen an der Ober- und Unterseite der Haube
Farbe der Haube: verkehrsweiß RAL9016
Schutzart IP30
Verteilerbelegungsplan
Hinweis: Gewichtsangabe inklusive eingebautem Montagesatz
Technische Eigenschaften
| 110-kompatibel: | Nein |
|---|---|
| Ausführung: | Verteilerkasten |
| Befestigungsmaß: | 96/170 mm |
| DIN-kompatibel: | Nein |
| Farbe: | weiß |
| LSA: | Ja |
| Mit Anschlussleisten: | Nein |
| Montageart: | Aufputz |
| Schutzart: | IP30 |
| Werkstoff: | Stahlblech |
Varianten
| Art. Nr. | Bezeichnung | Typ | Breite | Höhe | Gewicht | |
|---|---|---|---|---|---|---|
| 46017N.1V1 | VKA2 Grundplatte mit Deckel, BxHxT = 200 x 330 x 120 mm | VKA2 | 200 mm | 330 mm | 2,42 kg | |
| 46018N.1V1 | VKA4 Grundplatte mit Deckel, BxHxT = 330 x 330 x 120 mm | VKA4 | 330 mm | 330 mm | 3,52 kg | |
| 46019N.1V1 | VKA8 Grundplatte mit Deckel, BxHxT = 330 x 550 x 120 mm | VKA8 | 330 mm | 550 mm | 5,19 kg | |
| 46020N.1V1 | VKA12 Grundplatte mit Deckel, BxHxT = 550 x 550 x 120 mm | VKA12 | 550 mm | - | 7,78 kg |
Sicherheitshinweise
Warnung: Gefahr durch elektrische Schläge und Kurzschlüsse! Achten Sie auf eine ordnungsgemäße Erdung, um elektrische Schläge zu vermeiden. Vermeiden Sie eine Überlastung, da diese zu Überhitzung und Kurzschlüssen führen kann. Überprüfen Sie, dass das Gehäuse unbeschädigt ist und keine freiliegenden Kontakte oder blanken Leitungen vorhanden sind. Stellen Sie sicher, dass alle elektrischen Anschlüsse korrekt ausgeführt sind und die Umgebungsbedingungen den technischen Vorgaben entsprechen. Halten Sie immer ausreichenden Abstand zu stromführenden Geräten und vermeiden Sie Fehlanwendungen.
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de/kontakt
