19" 3HE Energieverteilungs-/Schutzschaltergehäuse
19" 3HE Energieverteilungs-/Schutzschaltergehäuse für 22 Module 17,5 mm, RAL7035
Artikelnummer:
691277.1V2
EAN Nr.:
4049759213541
Produktinformationen für 19" 3HE Energieverteilungs-/Schutzschaltergehäuse für 22 Module 17,5 mm, RAL7035

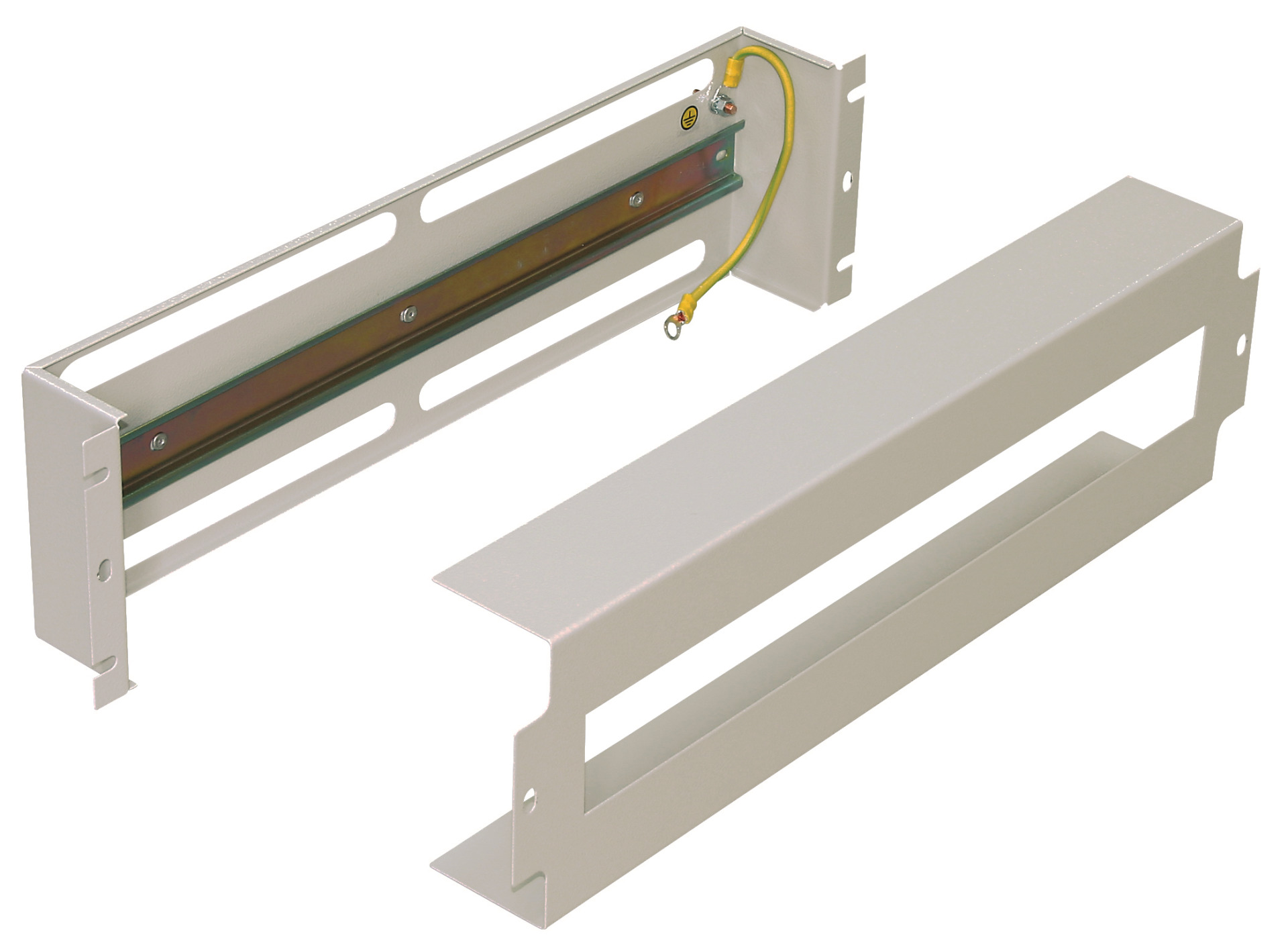

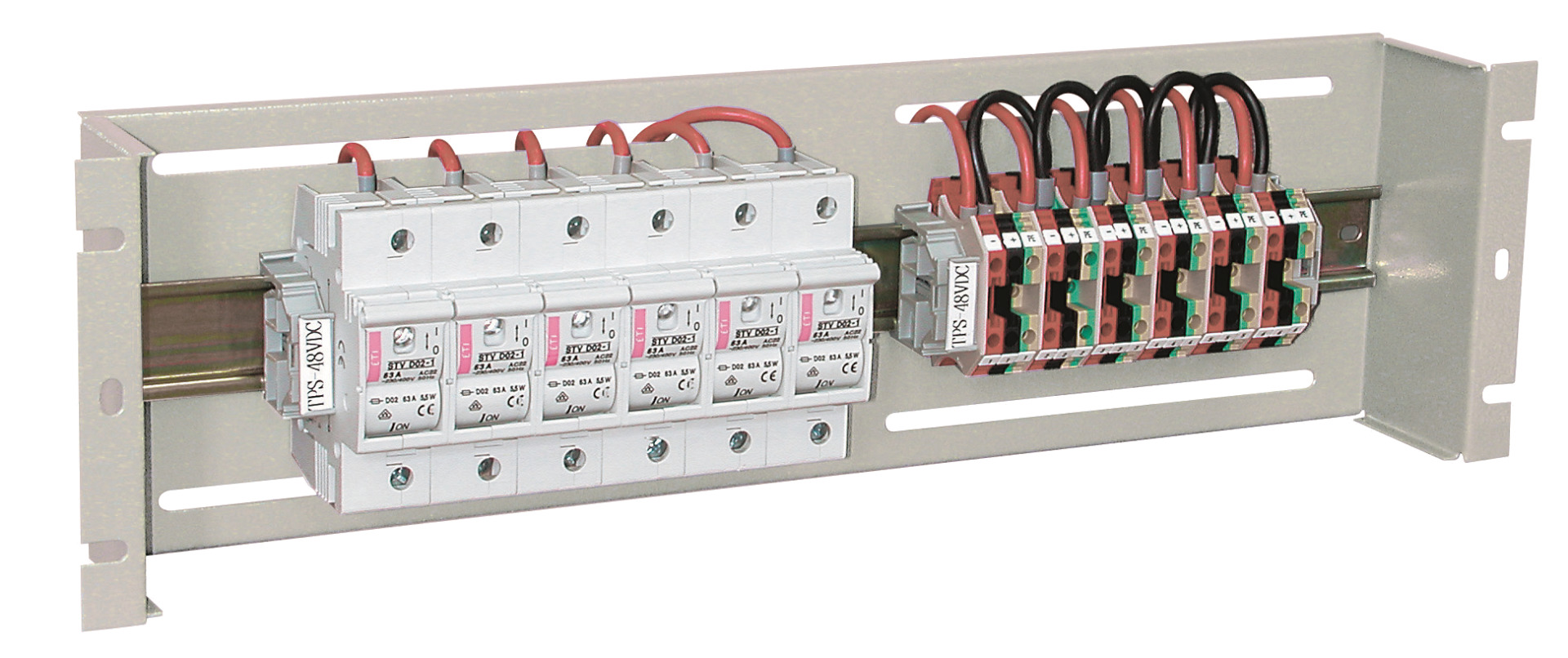

Zur Aufnahme von Hutschienenmodulen wie Sicherungsautomaten, Steckdosen etc.
Kapazität 22 Module zu je 17,5 mm
Frontöffnung 402,5 x 45,5 mm
Rückseitige Öffnungen zur Kabeleinführung
Rückseitiger Erdungsbolzen M5 inkl. Kabel
Abmessungen (B x H x T) 482,6 x 133 x 60 mm
Material Stahlblech
Lackierung RAL7035, lichtgrau / RAL9005, tiefschwarz
Montagehinweis: Zum einfachen Öffnen und Schließen der Frontabdeckung nach der Installation sollte hinter der rechten und linken Deckelschraube eine Käfigmutter M6 installiert werden.
Kapazität 22 Module zu je 17,5 mm
Frontöffnung 402,5 x 45,5 mm
Rückseitige Öffnungen zur Kabeleinführung
Rückseitiger Erdungsbolzen M5 inkl. Kabel
Abmessungen (B x H x T) 482,6 x 133 x 60 mm
Material Stahlblech
Lackierung RAL7035, lichtgrau / RAL9005, tiefschwarz
Montagehinweis: Zum einfachen Öffnen und Schließen der Frontabdeckung nach der Installation sollte hinter der rechten und linken Deckelschraube eine Käfigmutter M6 installiert werden.
Technische Eigenschaften
| Ausführung: | Geräteträger |
|---|---|
| Werkstoff: | Metall |
Varianten
| Art. Nr. | Bezeichnung | Tiefe | Farbe | Breite | Höhe | RAL-Nummer | |
|---|---|---|---|---|---|---|---|
| 691277.1V2 | 19" 3HE Energieverteilungs-/Schutzschaltergehäuse für 22 Module 17,5 mm, RAL7035 | 60 mm | grau | 482,6 mm | 133 mm | 7035 | |
| 691277TS.1V2 | 19" 3HE Energieverteilungs-/Schutzschaltergehäuse für 22 Module 17,5 mm, RAL9005 | 60 mm | schwarz | 482,6 mm | 133 mm | 9005 |
