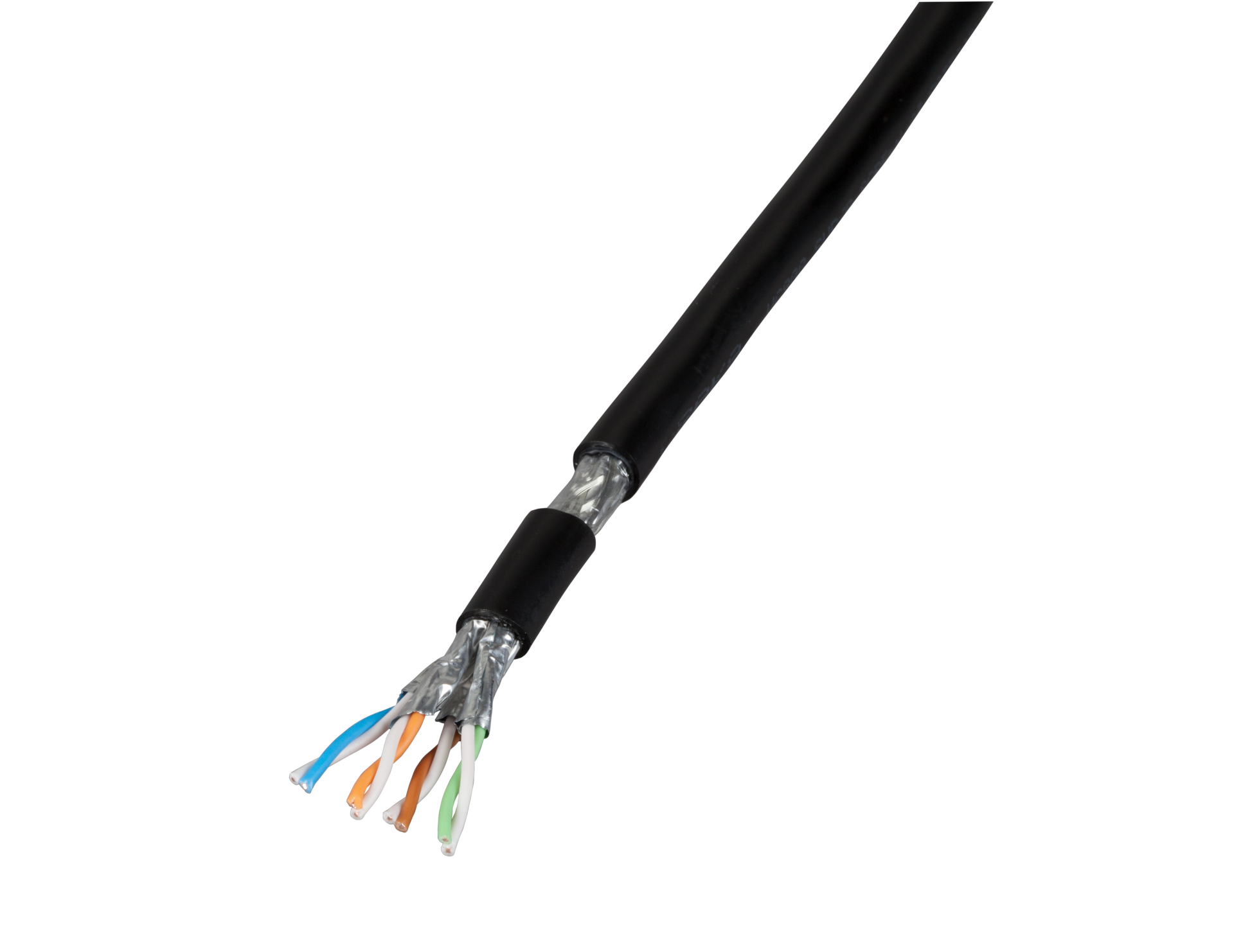

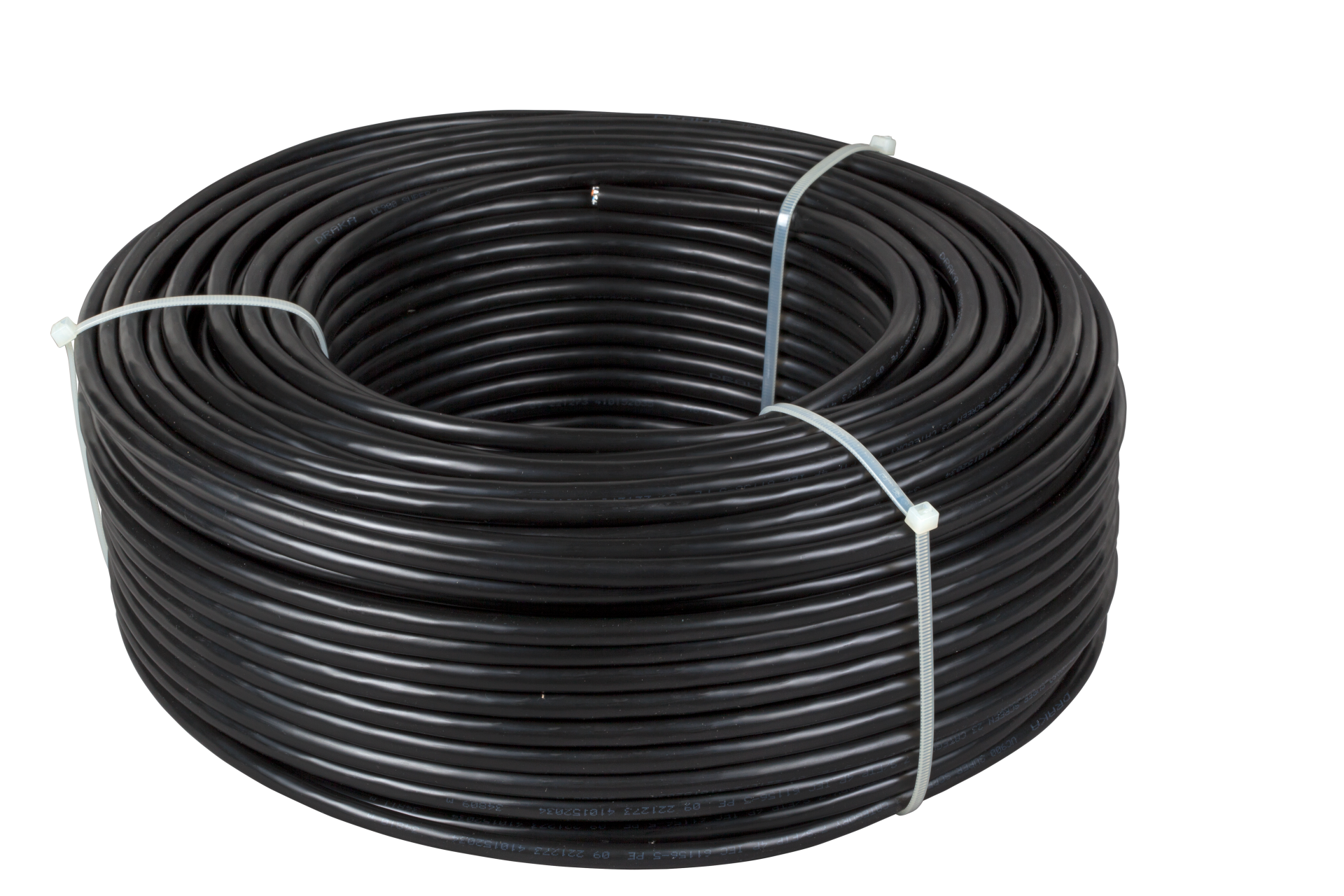

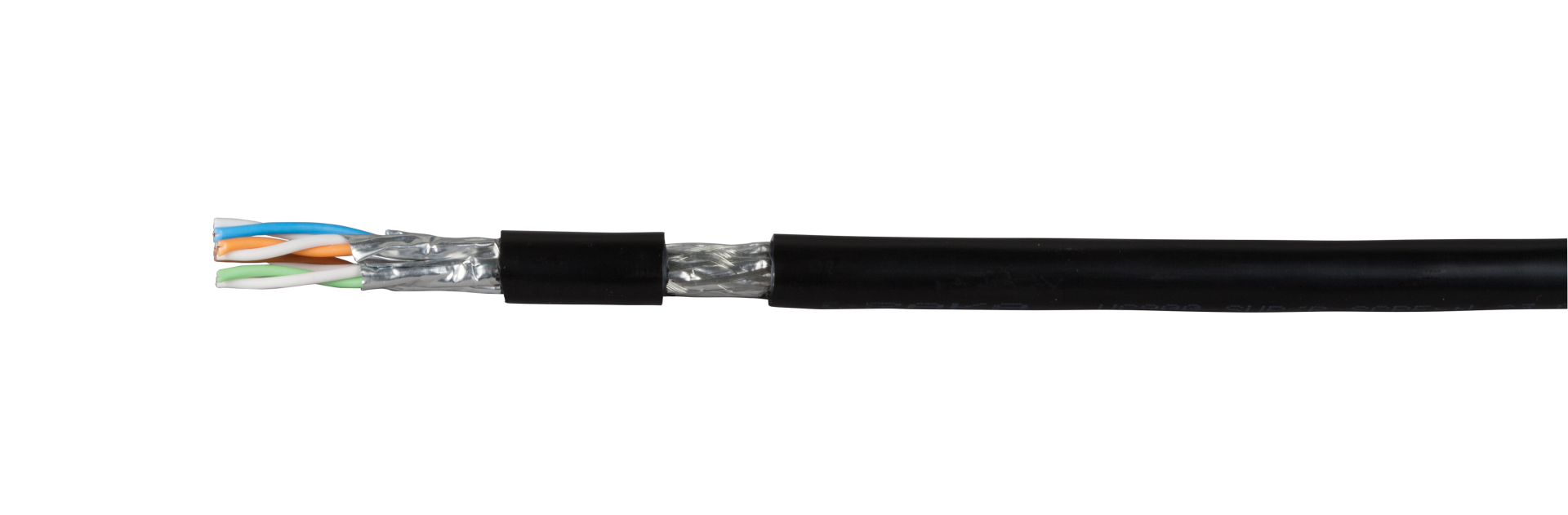

Cat.7 Außenkabel UC900 SS23/1 PETM
Cat.7 Außenkabel UC900 SS23 4P PE, 100 Meter
Artikelnummer:
99731.100
EAN Nr.:
4049759146696
Produktinformationen für Cat.7 Außenkabel UC900 SS23 4P PE, 100 Meter
Das Datenkabel ist ein für die direkte Erdverlegung geeignetes Installationskabel mit dickwandigem Polyethylen Außenmantel, UV- beständig und für Übertragungen bis 1000 MHz konstruiert. Es übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 6, 6A, 7. Verkabelungsstrecken der Channel Klasse E, EA, F nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 80 mm |
| Biegeradius (statisch): | ≥ 40 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | ohne |
| Flammwidrig: | Nein |
| Halogenfrei: | Nein |
| Halogenfrei nach EN 50267-2-2: | Nein |
| Halogenfrei nach EN 60754-1/2: | Nein |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: |
EN 50288-4-1 900 IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | Draka UC900 SS23 PE |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≤ 85 dB |
| Laufzeitunterschied: | ≤ 12 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,56 mm |
| Leiternennquerschnitt: | 0,26 mm² |
| Mantel-Material: | Polyethylen (PE) |
| Max. Frequenz: | 900 MHz |
| NVP-Wert: | 79 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | Nein |
| Raucharm nach EN 61034-2: | Nein |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 165 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 10MHz: | 10 mOhm/m |
| Transferimpedanz bei 30MHz: | 30 mOhm/m |
| Transferimpedanz bei 100MHz: | ≤ 60 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Ja |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -55 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | -20 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | RAL Farbe | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 99731.100 | Cat.7 Außenkabel UC900 SS23 4P PE, 100 Meter | RAL 9005 | schwarz | simplex | 8 | 100,0 m | 38 kg/km | 95 kg/km | 340 N | 8,4 mm | |
| 99731.500 | Cat.7 Außenkabel UC900 SS23 4P PE, 500 Meter | RAL 9005 | schwarz | simplex | 8 | 500,0 m | 38 kg/km | 95 kg/km | 340 N | 8,4 mm |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
Draka Comteq Germany GmbH & Co. KG
Piccoloministraße 2
51063 Köln
kontakt@prysmian.com
https://de.prysmiangroup.com/
