INFRALAN Cat.7 1000 AWG23 S/FTP 4P duplex CPR Cca

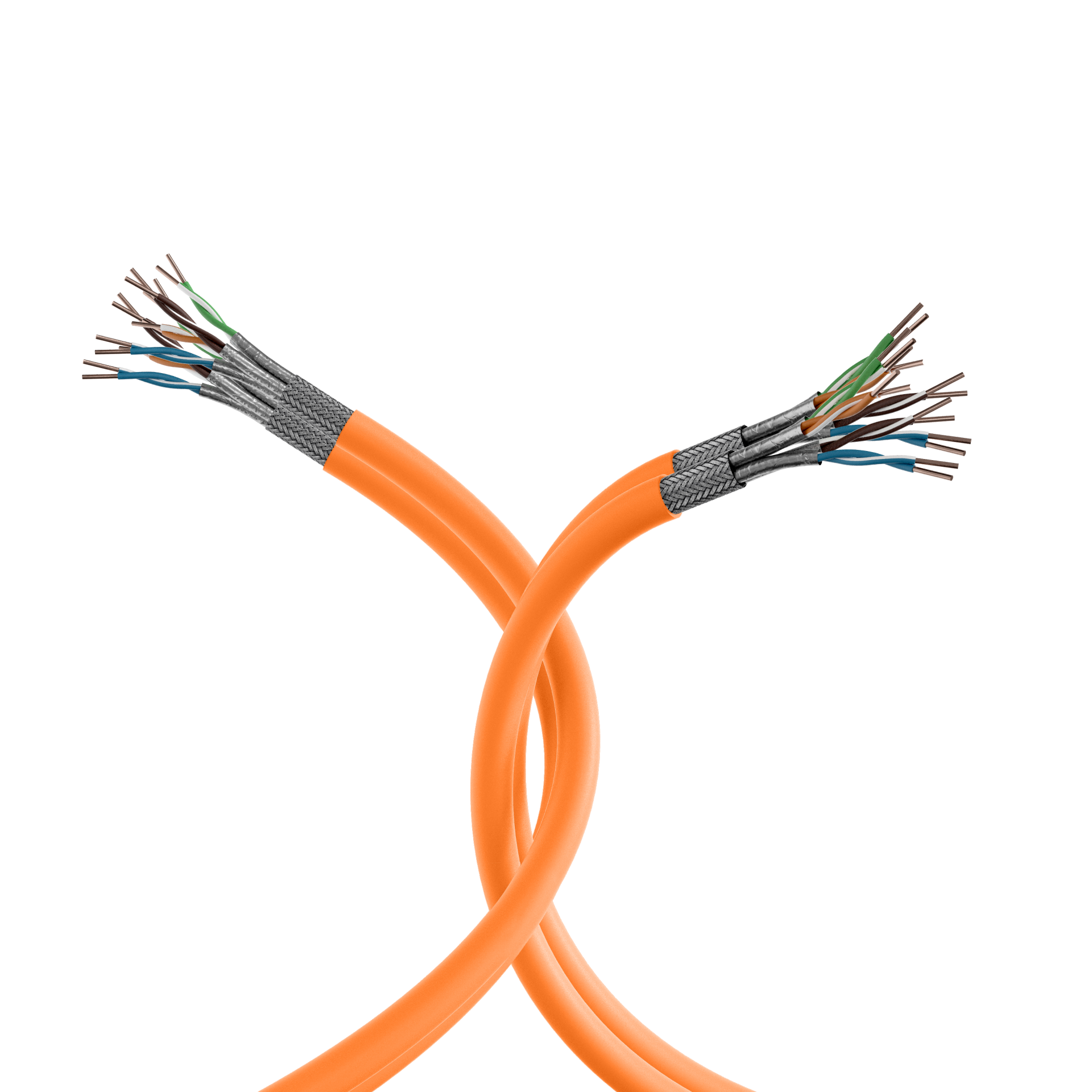

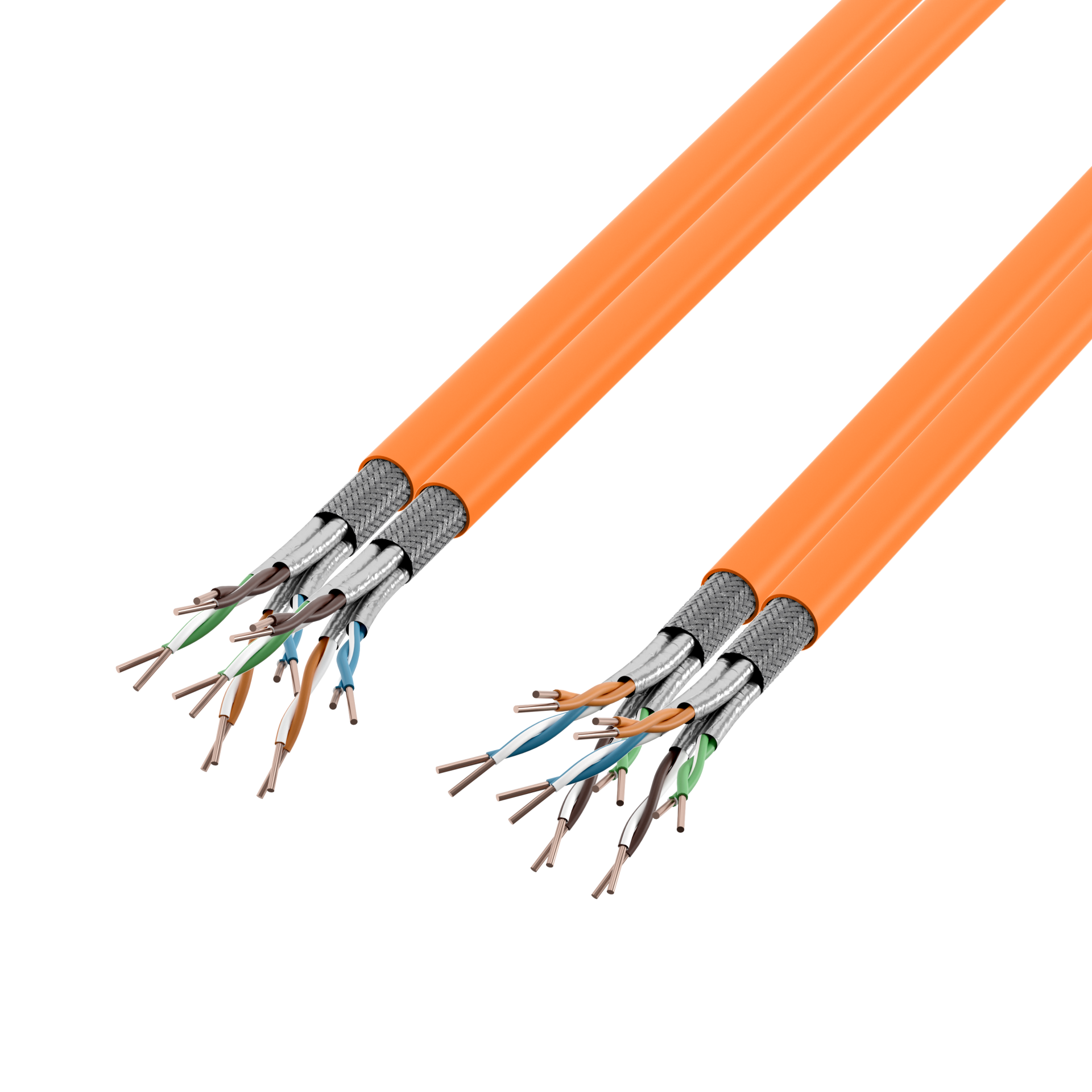

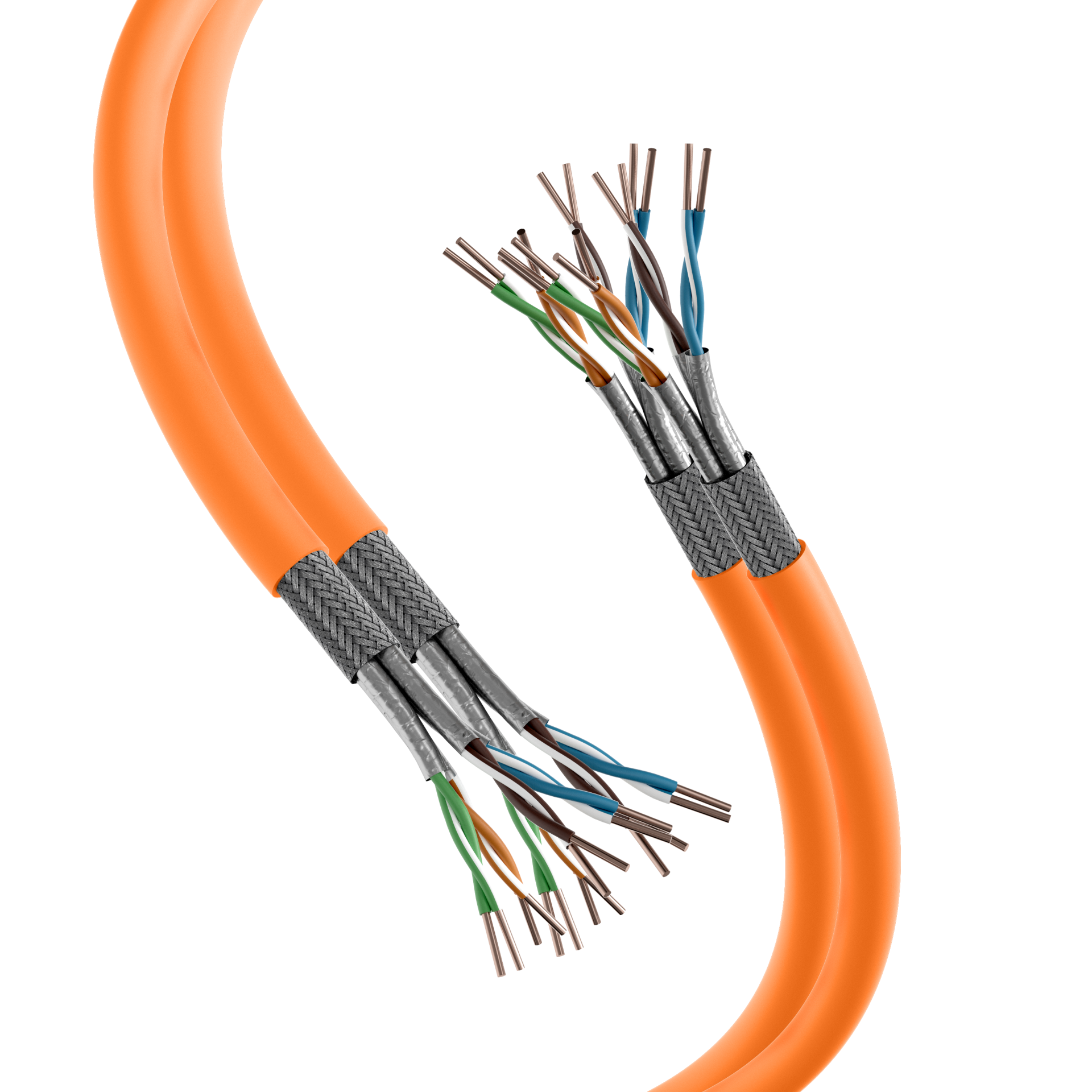

INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 500m
Artikelnummer:
99988DX.500-CPR
EAN Nr.:
4065624117486
Produktinformationen für INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 500m
Das INFRALAN® Datenkabel ist für Übertragungen bis 1000 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7. Mit diesem Kabel sind nach IEEE 802.3 Übertragungen von 10 GBit Ethernet problemlos möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | ≥ 60 mm |
| Biegeradius (statisch): | ≥ 30 mm |
| Euroklasse: | Cca |
| Flammwidrig: | nach IEC 60332-1 |
| Flammwidrig: | nach IEC 60754-2 |
| Flammwidrig: | nach IEC 61034 |
| Halogenfrei: | Ja |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabelaufbau: | S/FTP |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Laufzeitunterschied: | ≤ 12 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Mantel-Material: | LSZH |
| NVP-Wert: | 79 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 154 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| Verkabelungsstandards: | EN 50288-4-1 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 99988DX.100-CPR | INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 100m | orange | duplex | 2x8 | 100 m | 54 kg/km | 109 kg/km | 220 N | 7,3x15,0 mm | 1280 MJ/km | |
| 99988DX.500-CPR | INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 500m | orange | duplex | 2x8 | 500 m | 54 kg/km | 109 kg/km | 220 N | 7,3x15,0 mm | 1280 MJ/km |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
Draka Comteq Germany GmbH & Co. KG
Piccoloministraße 2
51063 Köln
kontakt@prysmian.com
https://de.prysmiangroup.com/
