INFRALAN Cat.7 1000 AWG23 S/FTP 4P duplex CPR Cca

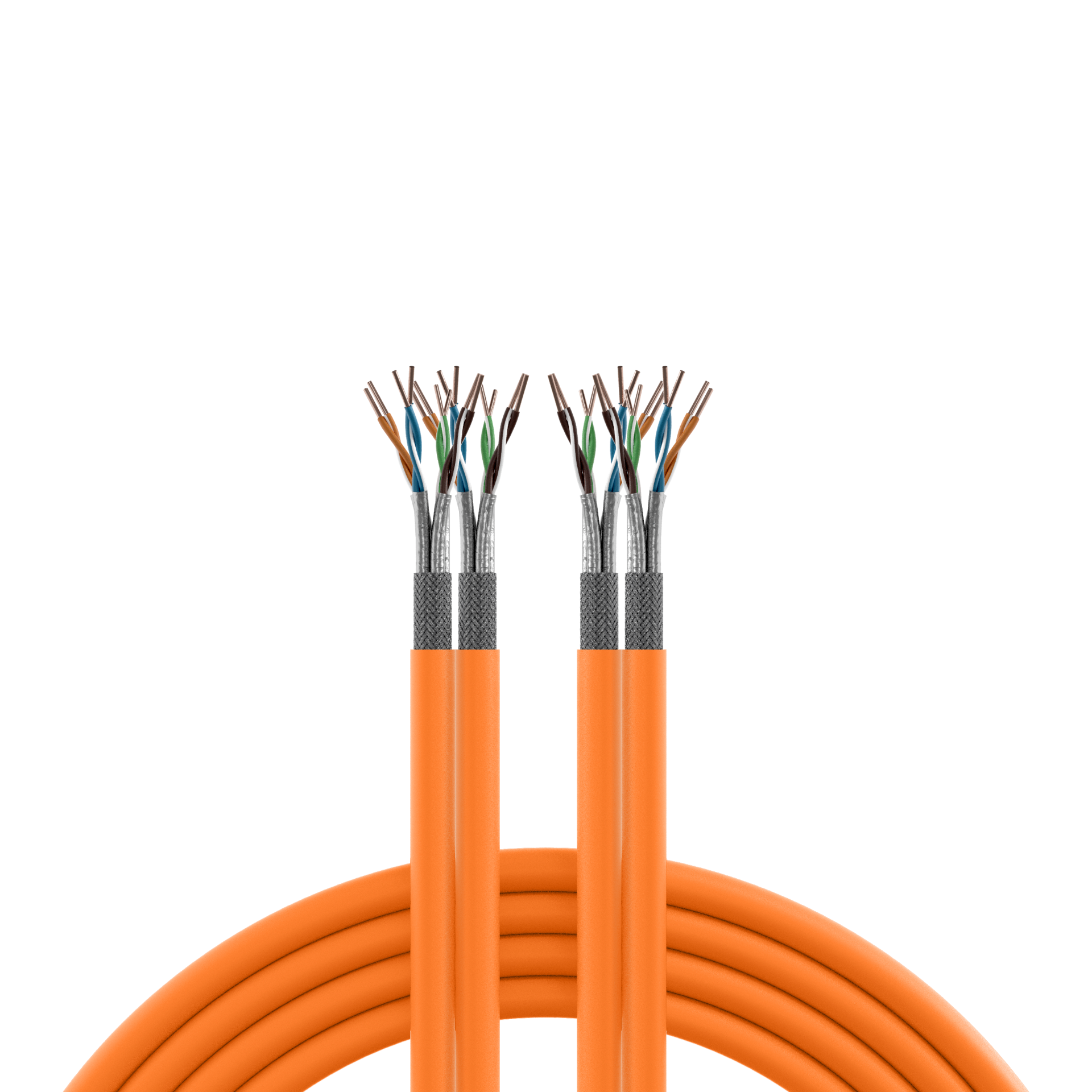

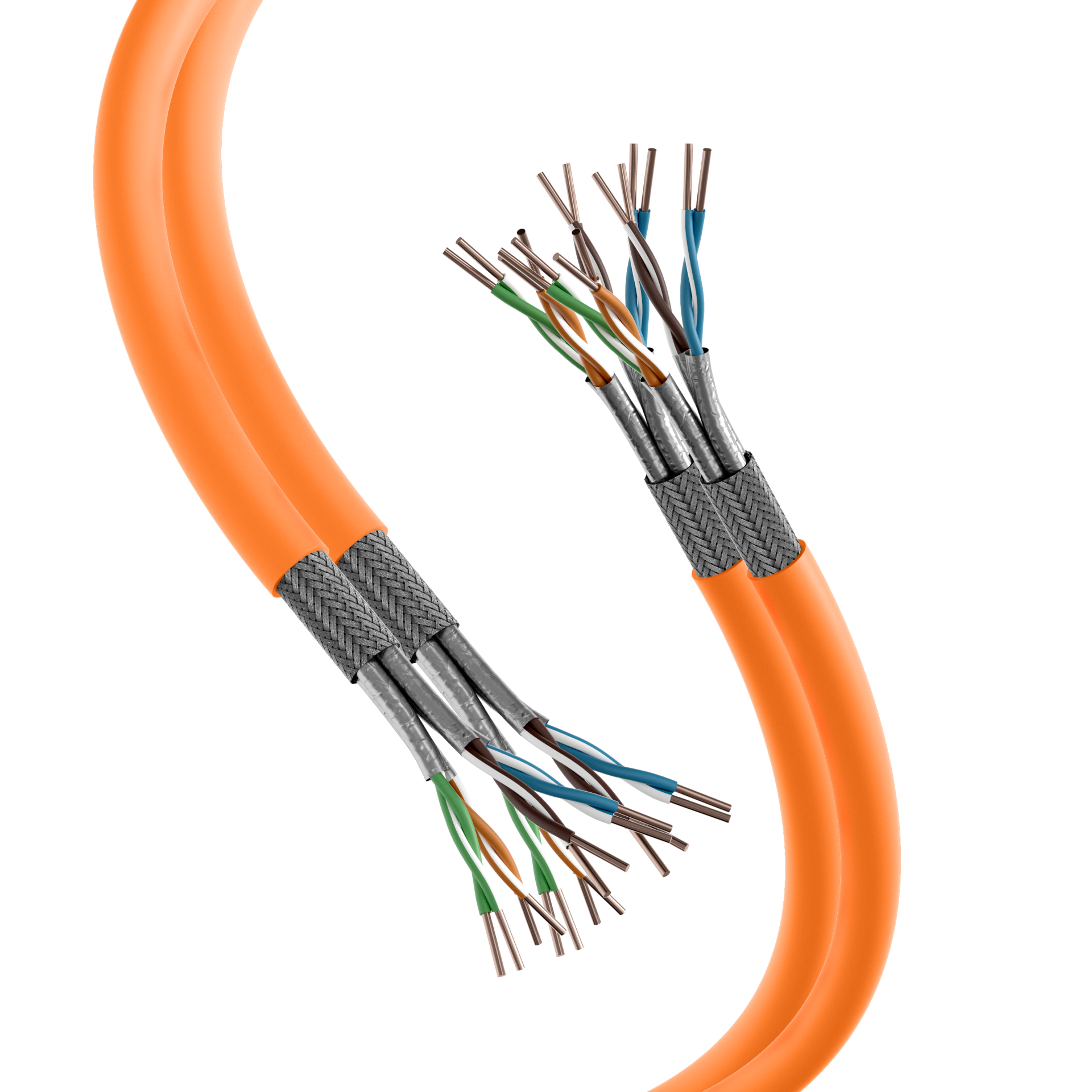

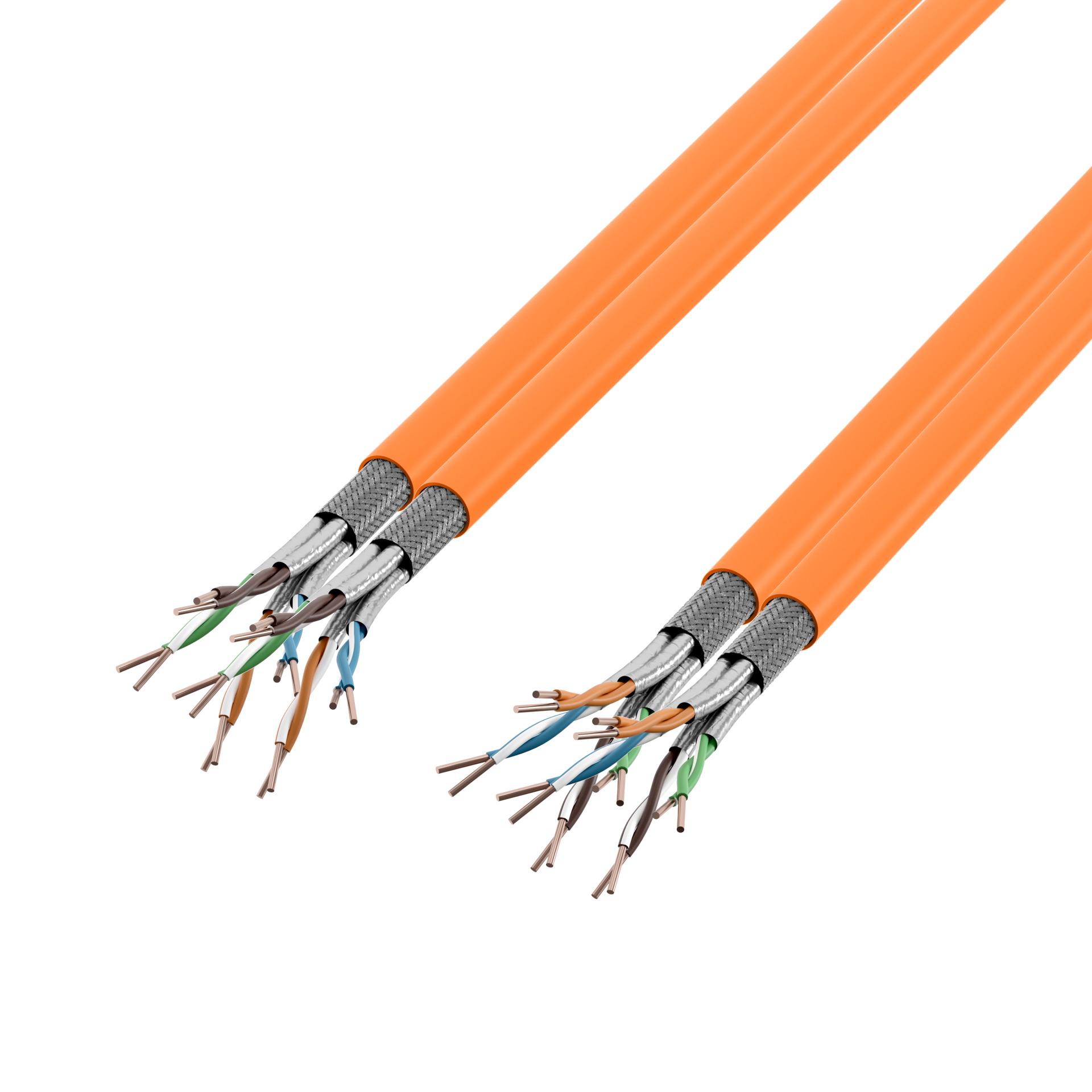

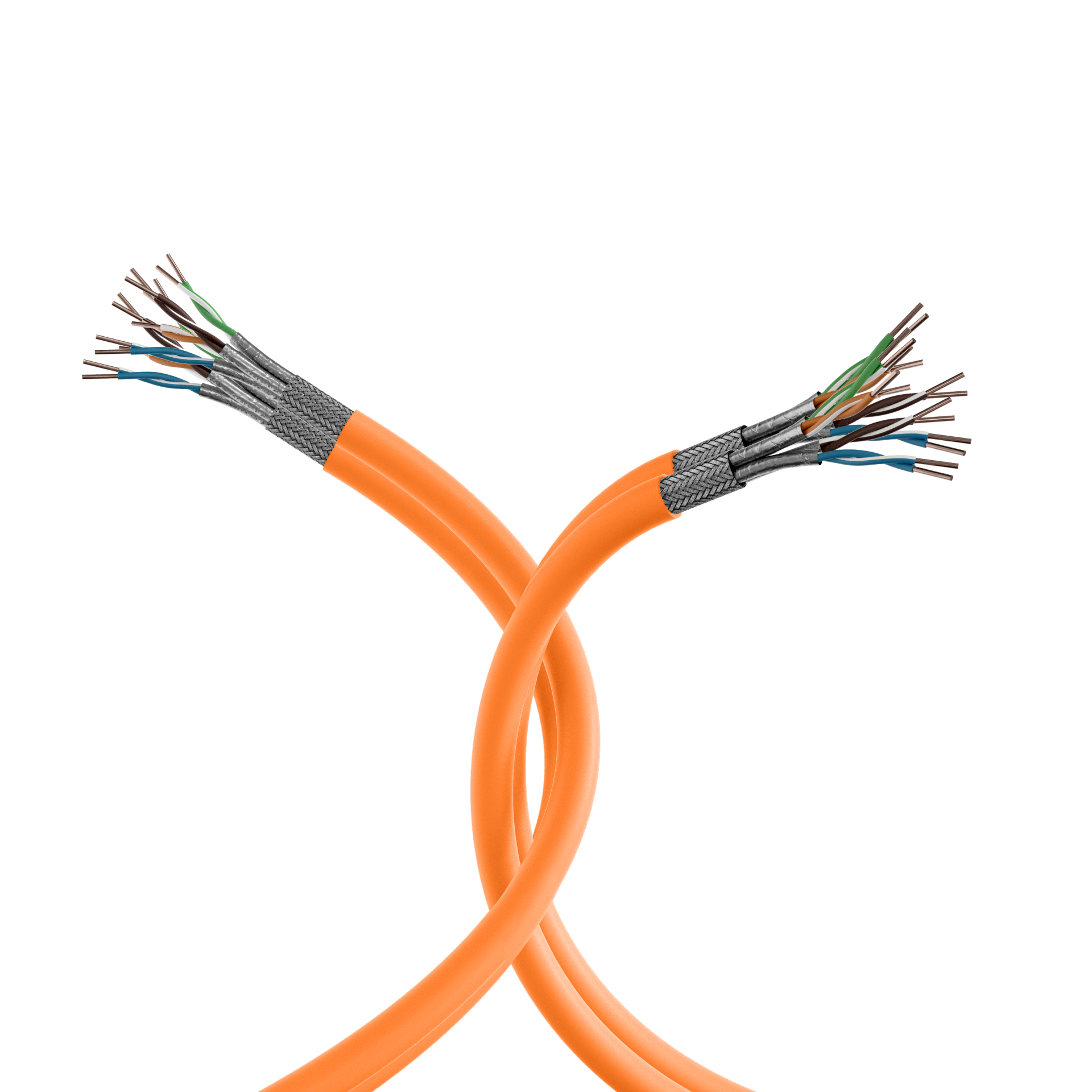

INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 100m
Artikelnummer:
99988DX.100-CPR
EAN Nr.:
4049759319045
Produktinformationen für INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 100m
Das INFRALAN® Datenkabel ist für Übertragungen bis 1000 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7. Mit diesem Kabel sind nach IEEE 802.3 Übertragungen von 10 GBit Ethernet problemlos möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Biegeradius (dynamisch): | 60 mm |
| Biegeradius (statisch): | ≥ 30 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Cca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: |
EN 50288-4-1 1000 IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7A S/FTP 1000 AWG23 Cca |
| Kapazität gegen Erde: | 43 pF/km |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Laufzeitunterschied: | ≤ 12 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,56 mm |
| Mantel-Material: | LSZH |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 79 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 154 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 99988DX.100-CPR | INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 100m | orange | duplex | 2x8 | 100 m | 54 kg/km | 109 kg/km | 220 N | 7,3x15,0 mm | 1280 MJ/km | |
| 99988DX.500-CPR | INFRALAN Cat.7 1000 AWG23 S/FTP 2x4P CPR Cca orange 500m | orange | duplex | 2x8 | 500 m | 54 kg/km | 109 kg/km | 220 N | 7,3x15,0 mm | 1280 MJ/km |
