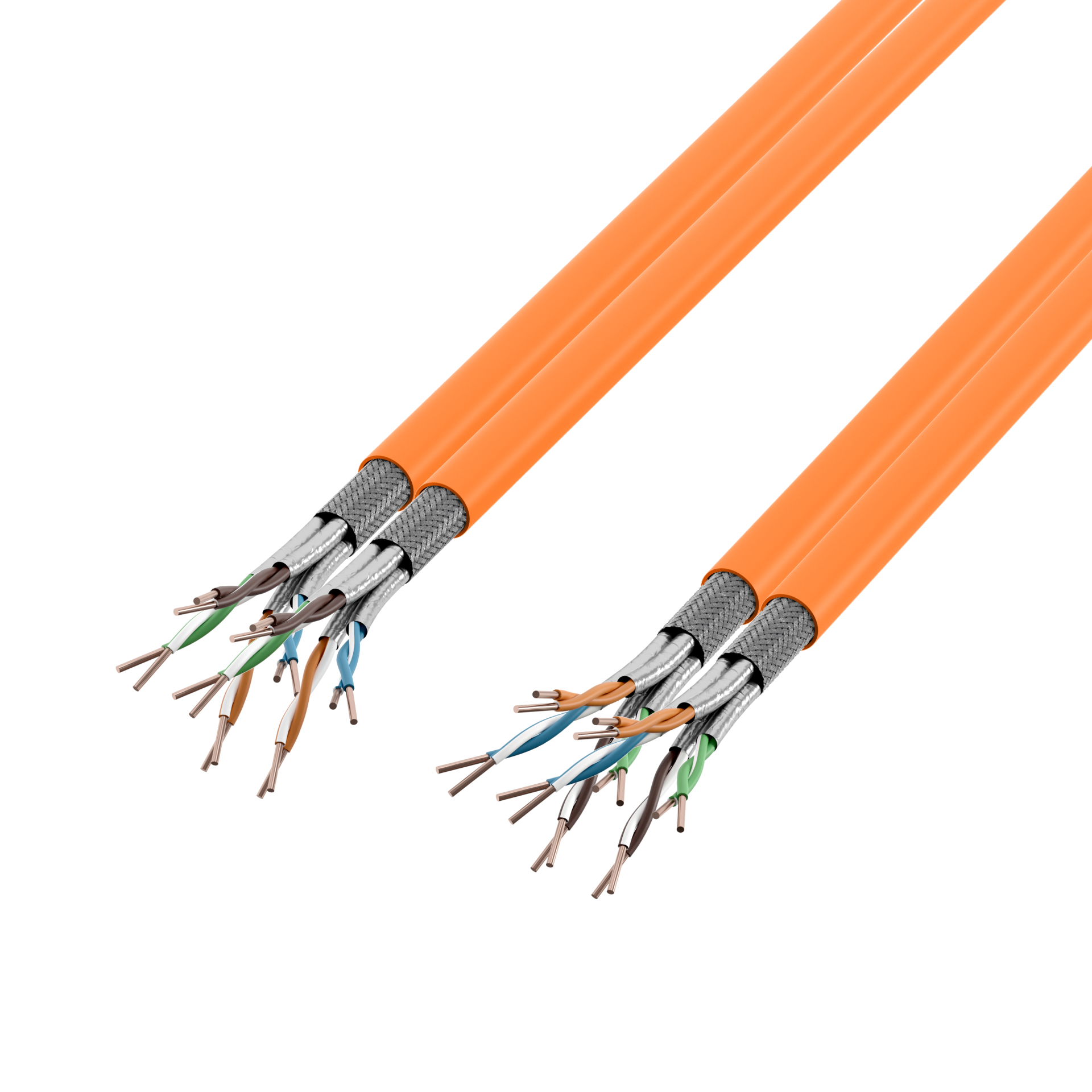

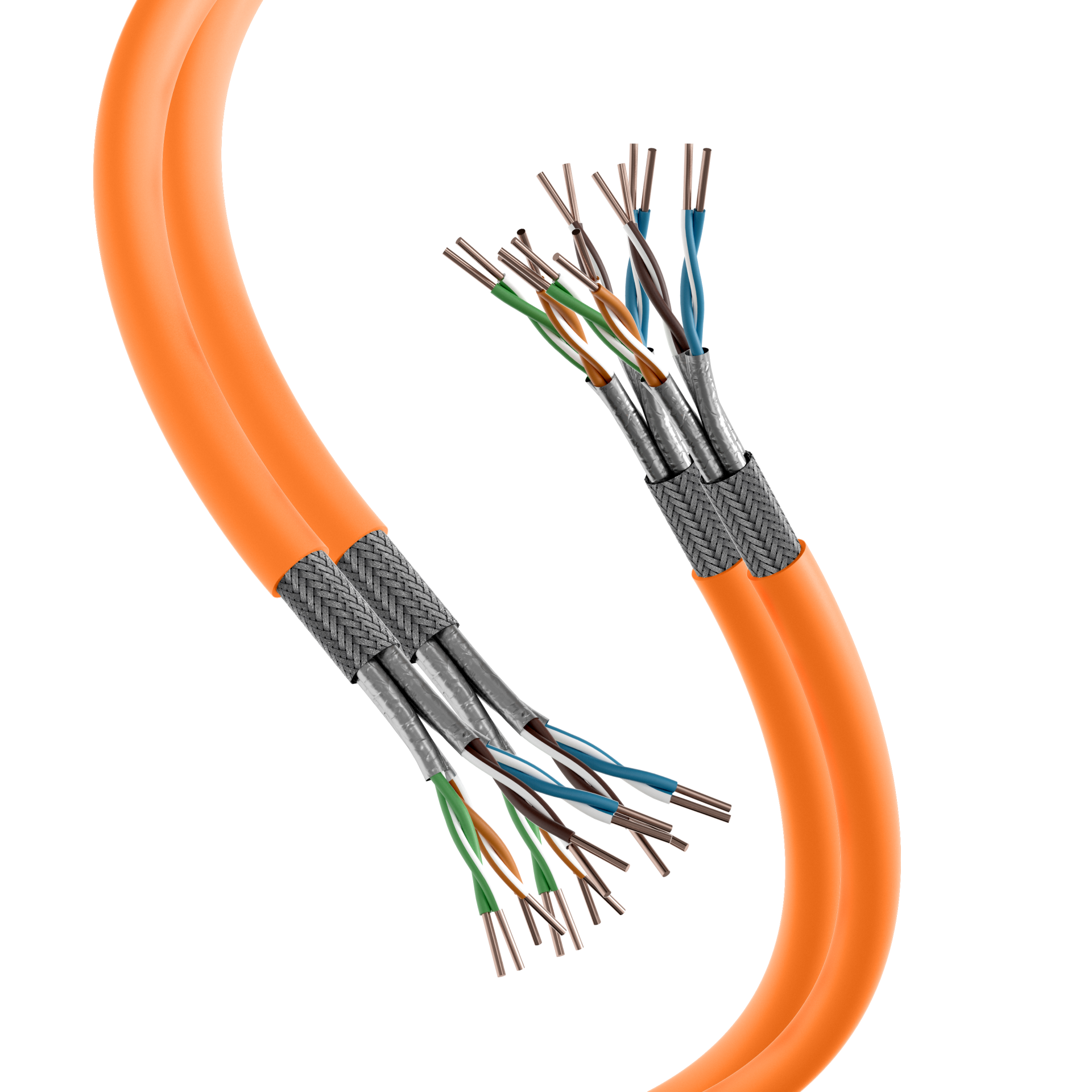

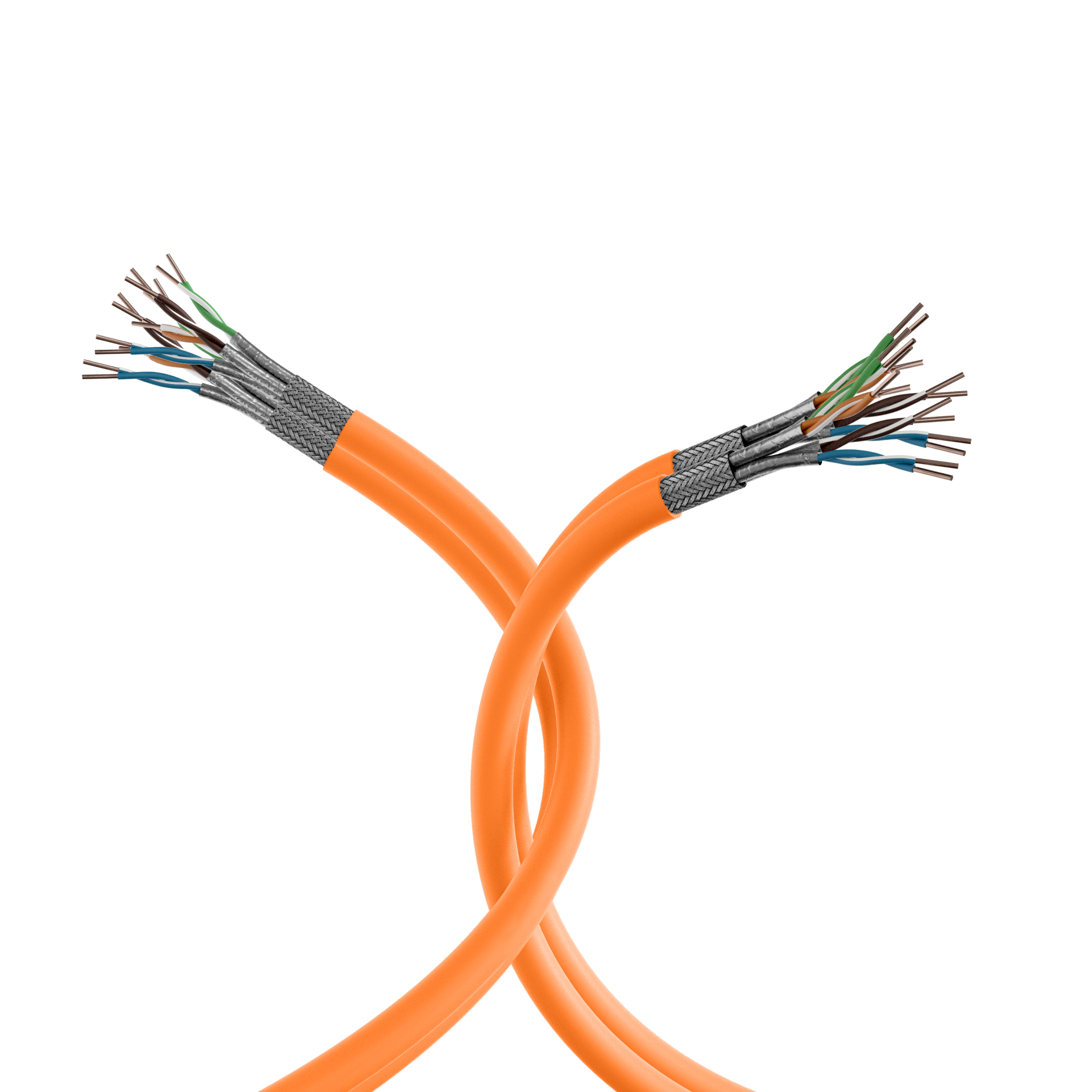

INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003
Inhalt:
1 Stück
INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003
Artikelnummer:
MK7100DX.500-CPR
EAN Nr.:
4049759180997
Produktinformationen für INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003
Das INFRALAN Cat.7A Verlegekabel S/FTP 1200 MHz mit CPR B2ca ist für leistungsfähige Netzwerkverkabelungen ausgelegt. Der S/FTP-Aufbau mit FRNC-B-Mantel unterstützt stabile Datenverbindungen bis 1200 MHz und passt damit zu modernen Installationen mit hoher Bandbreite.
• 1200 MHz Cat.7A-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Reserven für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• FRNC-B-Mantel in Orange mit RAL 2003 und Euroklasse B2ca – Ergänzt die Installation um eine halogenfreie Materialauswahl nach EN 60754-1/2 und RoHS 2011/65/UE.
Das Kabel ist als duplex ausgeführt und verwendet 22/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 40 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen.
Technische Details
• Marke: INFRALAN
• Kategorie: 7A
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1200 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 22/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 40 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: B2ca
• Halogenfrei: nach EN 60754-1/2
• Schirm über Verseilung: Geflecht
• 1200 MHz Cat.7A-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Reserven für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• FRNC-B-Mantel in Orange mit RAL 2003 und Euroklasse B2ca – Ergänzt die Installation um eine halogenfreie Materialauswahl nach EN 60754-1/2 und RoHS 2011/65/UE.
Das Kabel ist als duplex ausgeführt und verwendet 22/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 40 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen.
Technische Details
• Marke: INFRALAN
• Kategorie: 7A
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1200 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 22/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 40 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: B2ca
• Halogenfrei: nach EN 60754-1/2
• Schirm über Verseilung: Geflecht
| AWG-Querschnitt: | 22/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 40 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | B2ca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1200, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7A S/FTP 1200 AWG22 B2ca |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≤ 85 dB |
| Leiter-Durchmesser: | 0,62 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1200 MHz |
| NVP-Wert: | 78 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 143,4 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | -20 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Technische Eigenschaften
| AWG-Querschnitt: | 22/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 40 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | B2ca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1200, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7A S/FTP 1200 AWG22 B2ca |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≤ 85 dB |
| Leiter-Durchmesser: | 0,62 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1200 MHz |
| NVP-Wert: | 78 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 143,4 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | -20 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | RAL Farbe | Länge | Typ | Ader-Zahl | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK7100.1-CPR | INFRALAN® Cat.7A 1200 AWG22, S/FTP 4P CPR B2ca orange RAL 2003 | orange | RAL 2003 | 1,0 m | simplex | 8 | 3,62 kg/km | 78 kg/km | 100 N | 8,4 mm | 640 MJ/km | |
| MK7100DX.500-CPR | INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003 | orange | RAL 2003 | 500,0 m | duplex | 2x8 | 7,24 kg/km | 156 kg/km | 100 N | 8,4 x16,8 mm | 1100 MJ/km |
Produktinformationen für INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003
Das INFRALAN Cat.7A Verlegekabel S/FTP 1200 MHz mit CPR B2ca ist für leistungsfähige Netzwerkverkabelungen ausgelegt. Der S/FTP-Aufbau mit FRNC-B-Mantel unterstützt stabile Datenverbindungen bis 1200 MHz und passt damit zu modernen Installationen mit hoher Bandbreite.
• 1200 MHz Cat.7A-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Reserven für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• FRNC-B-Mantel in Orange mit RAL 2003 und Euroklasse B2ca – Ergänzt die Installation um eine halogenfreie Materialauswahl nach EN 60754-1/2 und RoHS 2011/65/UE.
Das Kabel ist als duplex ausgeführt und verwendet 22/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 40 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen.
Technische Details
• Marke: INFRALAN
• Kategorie: 7A
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1200 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 22/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 40 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: B2ca
• Halogenfrei: nach EN 60754-1/2
• Schirm über Verseilung: Geflecht
• 1200 MHz Cat.7A-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Reserven für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• FRNC-B-Mantel in Orange mit RAL 2003 und Euroklasse B2ca – Ergänzt die Installation um eine halogenfreie Materialauswahl nach EN 60754-1/2 und RoHS 2011/65/UE.
Das Kabel ist als duplex ausgeführt und verwendet 22/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 40 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen.
Technische Details
• Marke: INFRALAN
• Kategorie: 7A
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1200 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 22/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 40 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: B2ca
• Halogenfrei: nach EN 60754-1/2
• Schirm über Verseilung: Geflecht
| AWG-Querschnitt: | 22/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 40 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | B2ca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1200, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7A S/FTP 1200 AWG22 B2ca |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≤ 85 dB |
| Leiter-Durchmesser: | 0,62 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1200 MHz |
| NVP-Wert: | 78 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 143,4 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | -20 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
| AWG-Querschnitt: | 22/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 40 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | B2ca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1200, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7A S/FTP 1200 AWG22 B2ca |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≤ 85 dB |
| Leiter-Durchmesser: | 0,62 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1200 MHz |
| NVP-Wert: | 78 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 143,4 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | -20 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | RAL Farbe | Länge | Typ | Ader-Zahl | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK7100.1-CPR | INFRALAN® Cat.7A 1200 AWG22, S/FTP 4P CPR B2ca orange RAL 2003 | orange | RAL 2003 | 1,0 m | simplex | 8 | 3,62 kg/km | 78 kg/km | 100 N | 8,4 mm | 640 MJ/km | |
| MK7100DX.500-CPR | INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003 | orange | RAL 2003 | 500,0 m | duplex | 2x8 | 7,24 kg/km | 156 kg/km | 100 N | 8,4 x16,8 mm | 1100 MJ/km |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
