INFRALAN Cat.7A 1500 AWG22 S/FTP 4P CPR Cca
INFRALAN Cat.7A 1500 AWG22 S/FTP 2x4P CPR Cca melonengelb RAL1028, 500m
Artikelnummer:
999834DX.500-CPR
EAN Nr.:
4065624117431
Produktinformationen für INFRALAN Cat.7A 1500 AWG22 S/FTP 2x4P CPR Cca melonengelb RAL1028, 500m
Das INFRALAN® Datenkabel 999834.x-CPR ist für Übertragungen bis 1500 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A.
Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut.
Kontinuierliche Perfomance Qualitätssicherung der Simplex Variante durch GHMT PVP Zertifizierung für die Kategorie 7A.

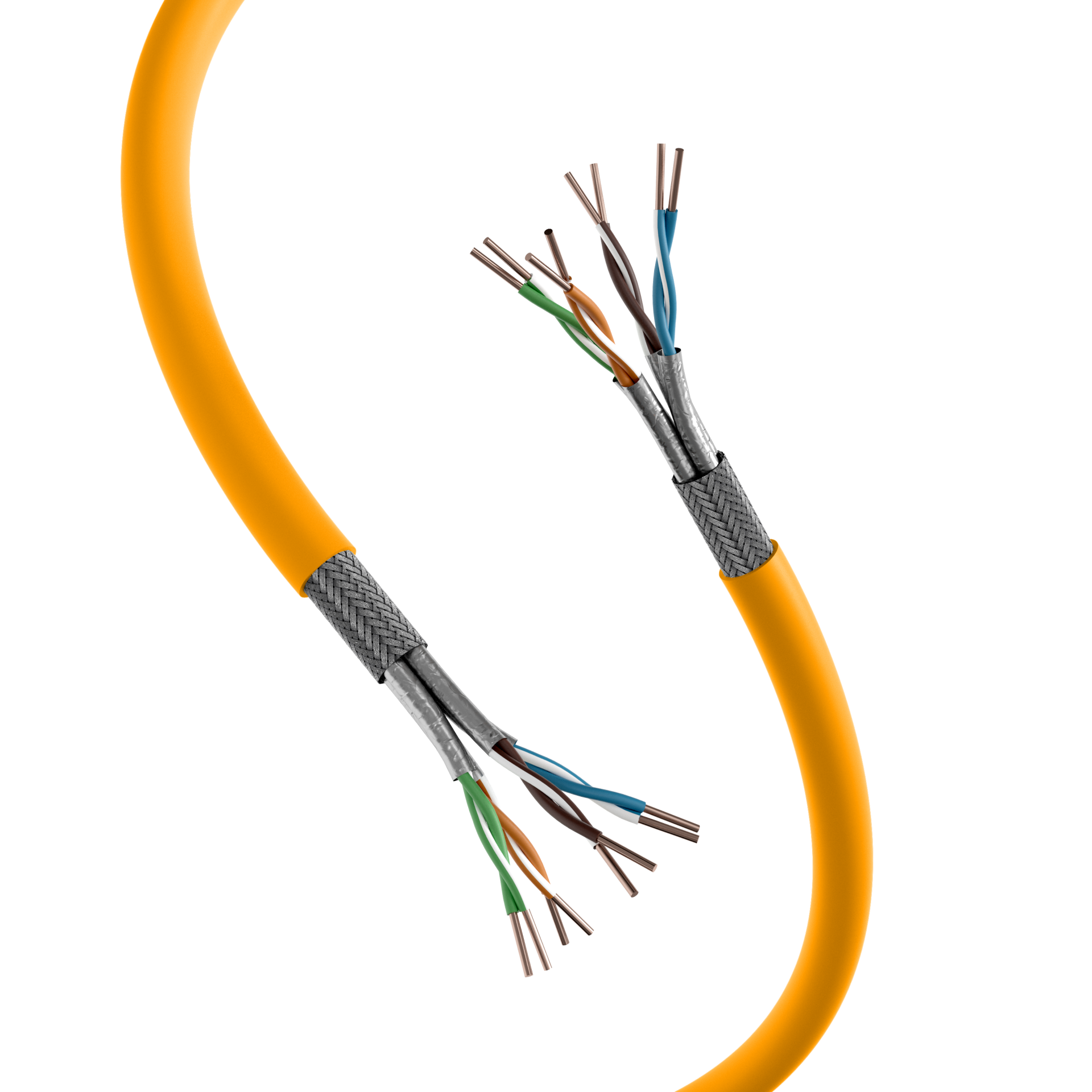

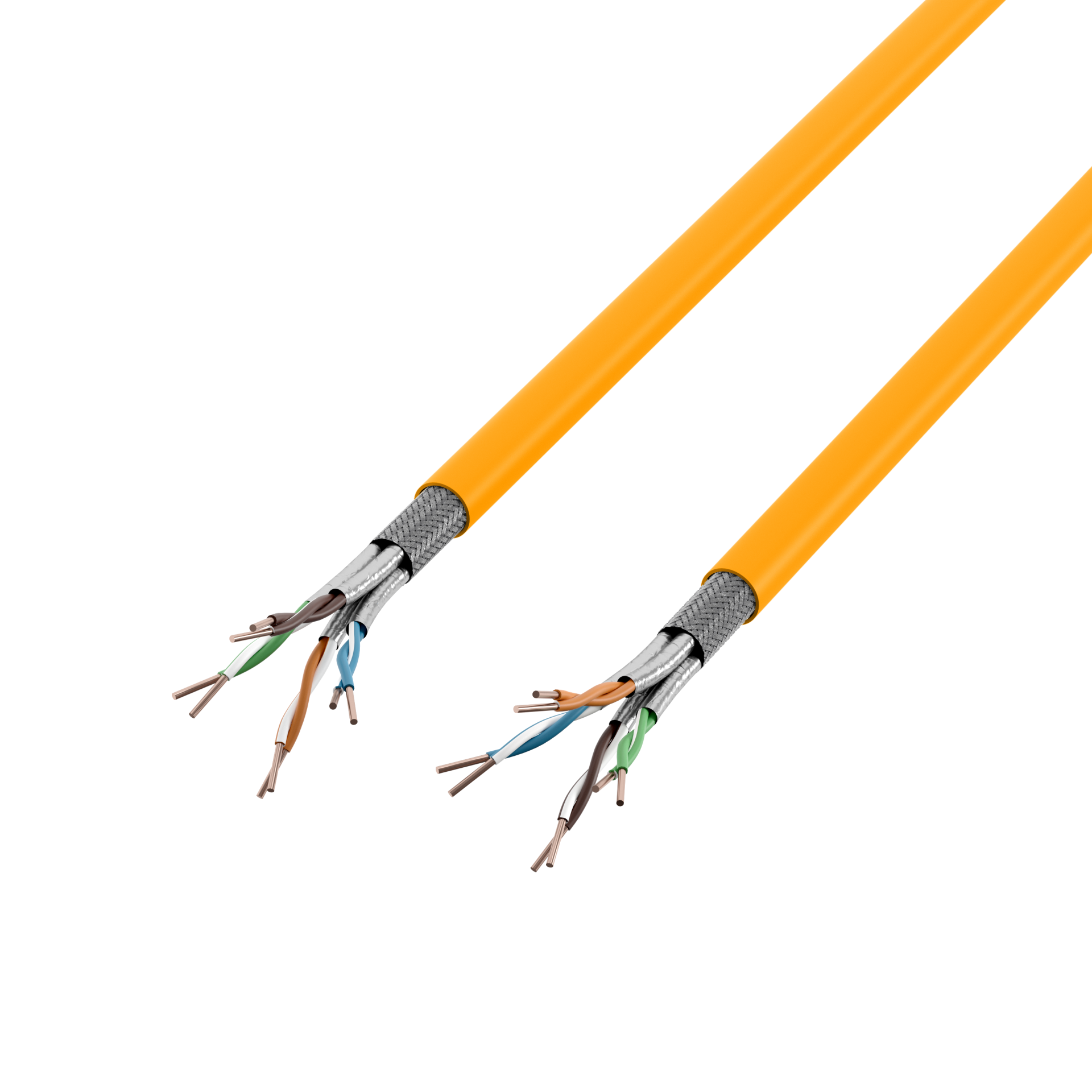

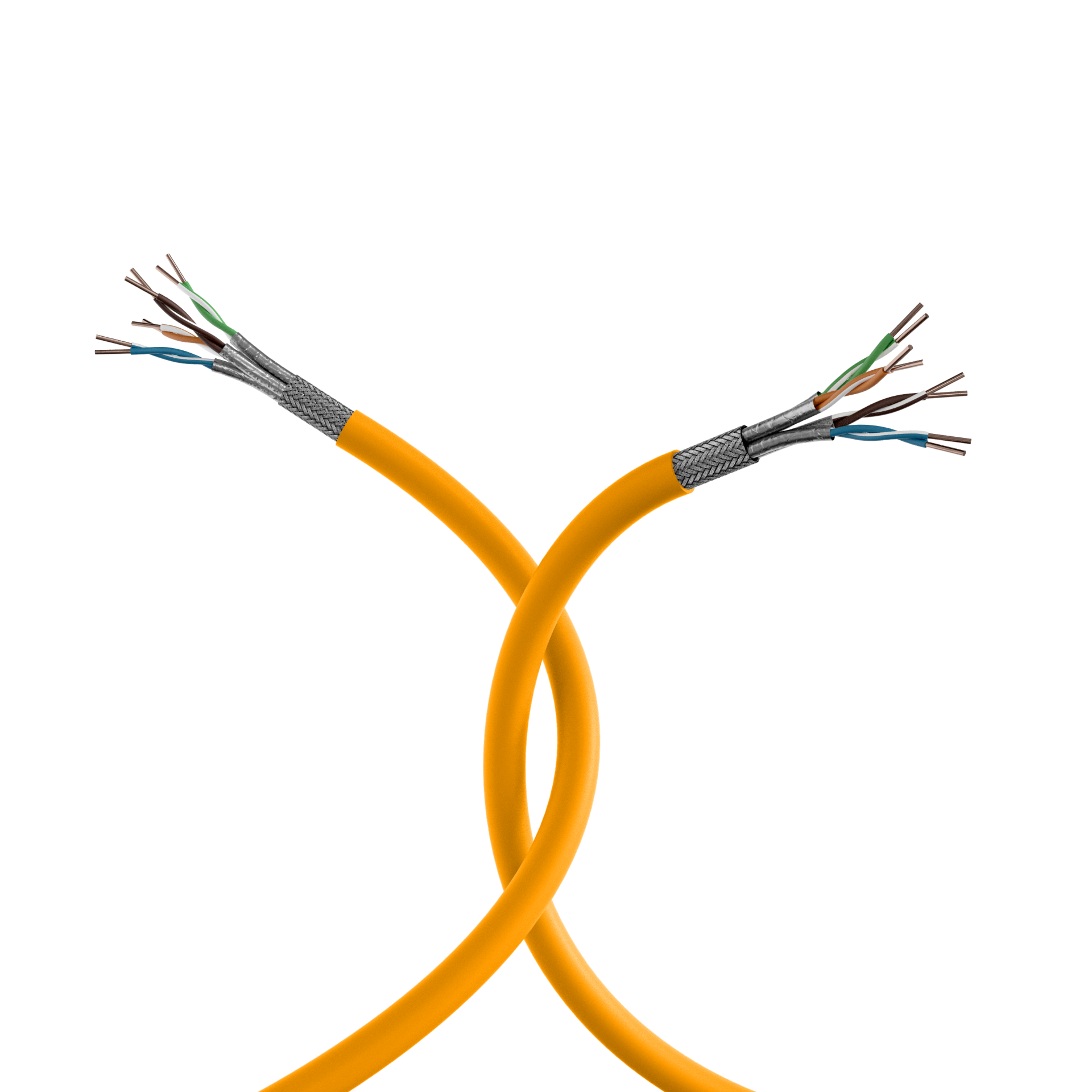

Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus.
Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022 sowie die Störfestigkeit nach EN 55024.
Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist.
Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 und 25GBase-T bis 30m gem. ISO/IEC TR 11801-9905 (2018-02) möglich.
Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut.
Kontinuierliche Perfomance Qualitätssicherung der Simplex Variante durch GHMT PVP Zertifizierung für die Kategorie 7A.
Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus.
Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022 sowie die Störfestigkeit nach EN 55024.
Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist.
Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 und 25GBase-T bis 30m gem. ISO/IEC TR 11801-9905 (2018-02) möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 22/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Biegeradius (dynamisch): | 40 mm |
| Biegeradius (statisch): | 8 x AD |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Cca |
| Flammwidrig: |
nach IEC/EN 60332-1 nach IEC/EN 60332-3 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: |
EN 50288-4-1 1500 IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7A S/FTP 1500 AWG22 Cca |
| Kapazität gegen Erde: | 43 pF/km |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≥ 80 dB |
| Laufzeitunterschied: | 15 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,62 mm |
| Mantel-Material: | LSZH |
| Max. Frequenz: | 1500 MHz |
| NVP-Wert: | 79 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Geflecht |
| Schirm über Verseilung: | Folie |
| Schleifenwiderstand: | 128 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | RAL Farbe | Mantel-Farbe | Länge | Typ | Ader-Zahl | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 999834.1-CPR | INFRALAN Cat.7A 1500 AWG22 S/FTP 4P CPR Cca melonengelb RAL1028 | RAL 1028 | gelb | 1,0 m | simplex | 8 | 35 kg/km | 67 kg/km | 150 N | 7,7 mm | 645 MJ/km | |
| 999834DX.500-CPR | INFRALAN Cat.7A 1500 AWG22 S/FTP 2x4P CPR Cca melonengelb RAL1028, 500m | RAL 1028 | gelb | 500 m | duplex | 2x8 | 70 kg/km | 134 kg/km | 150 N | 7,7x15,4 mm | 645 MJ/km |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
Draka Comteq Germany GmbH & Co. KG
Piccoloministraße 2
51063 Köln
