INFRALAN Cat.7A 1500 AWG22 S/FTP 4P CPR Cca

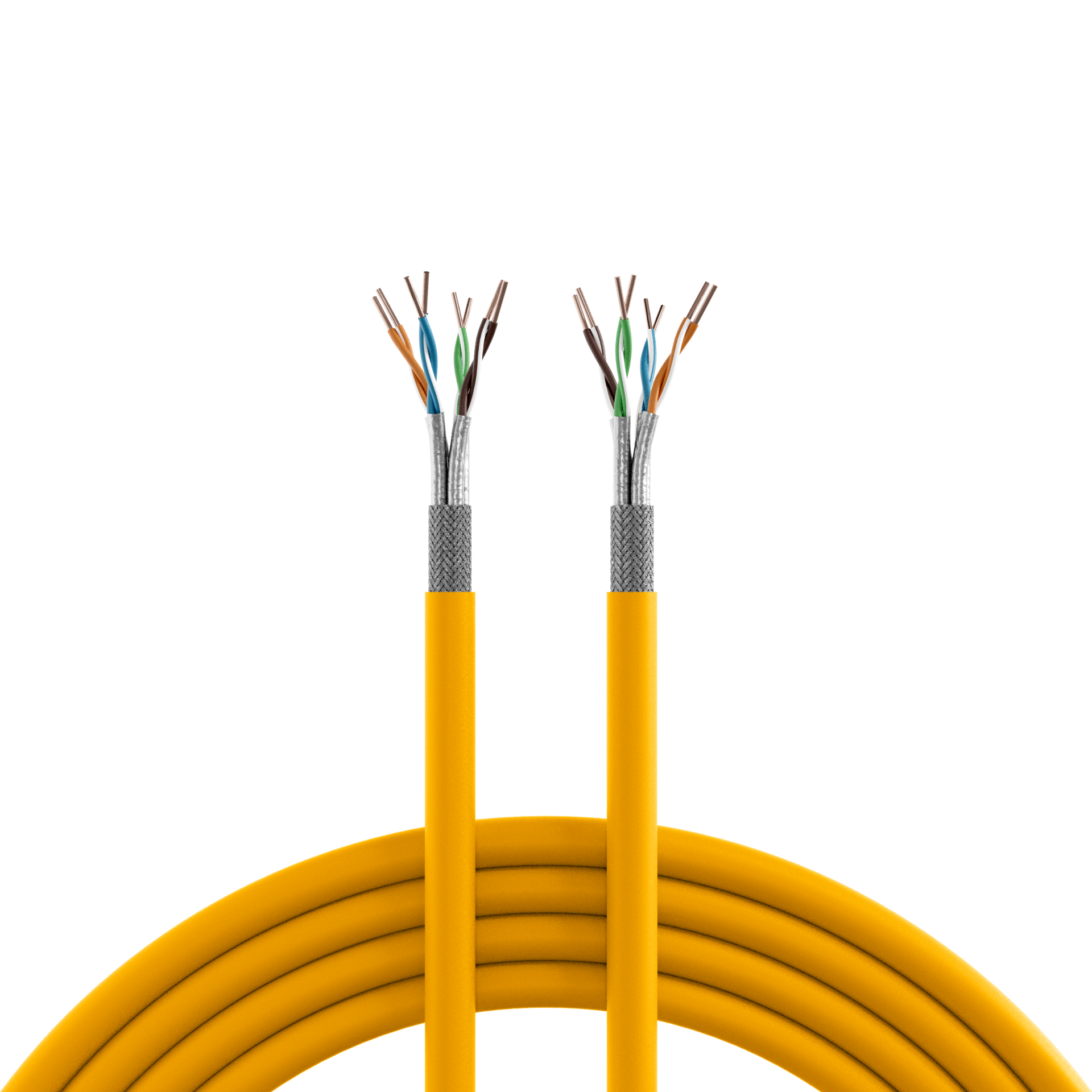

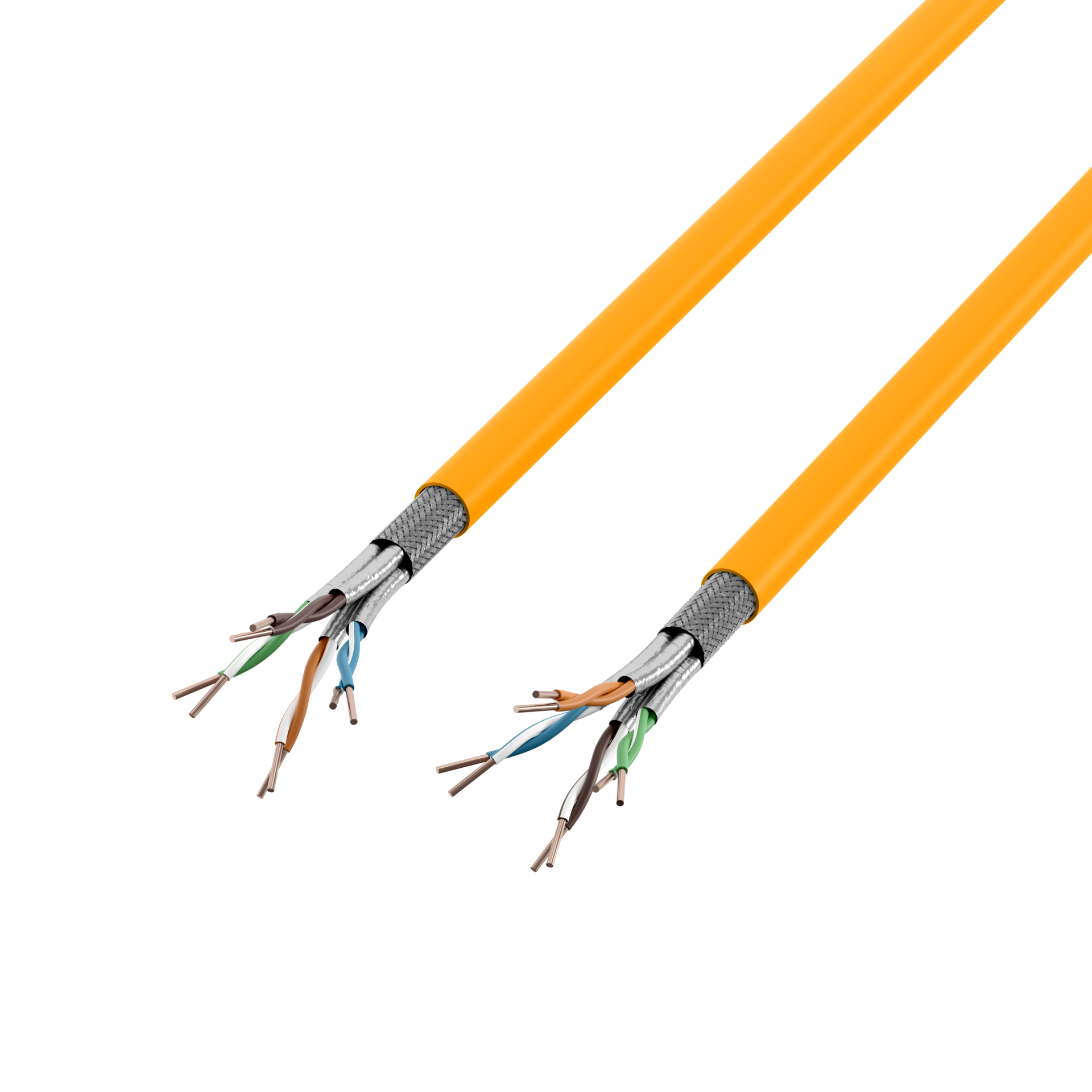

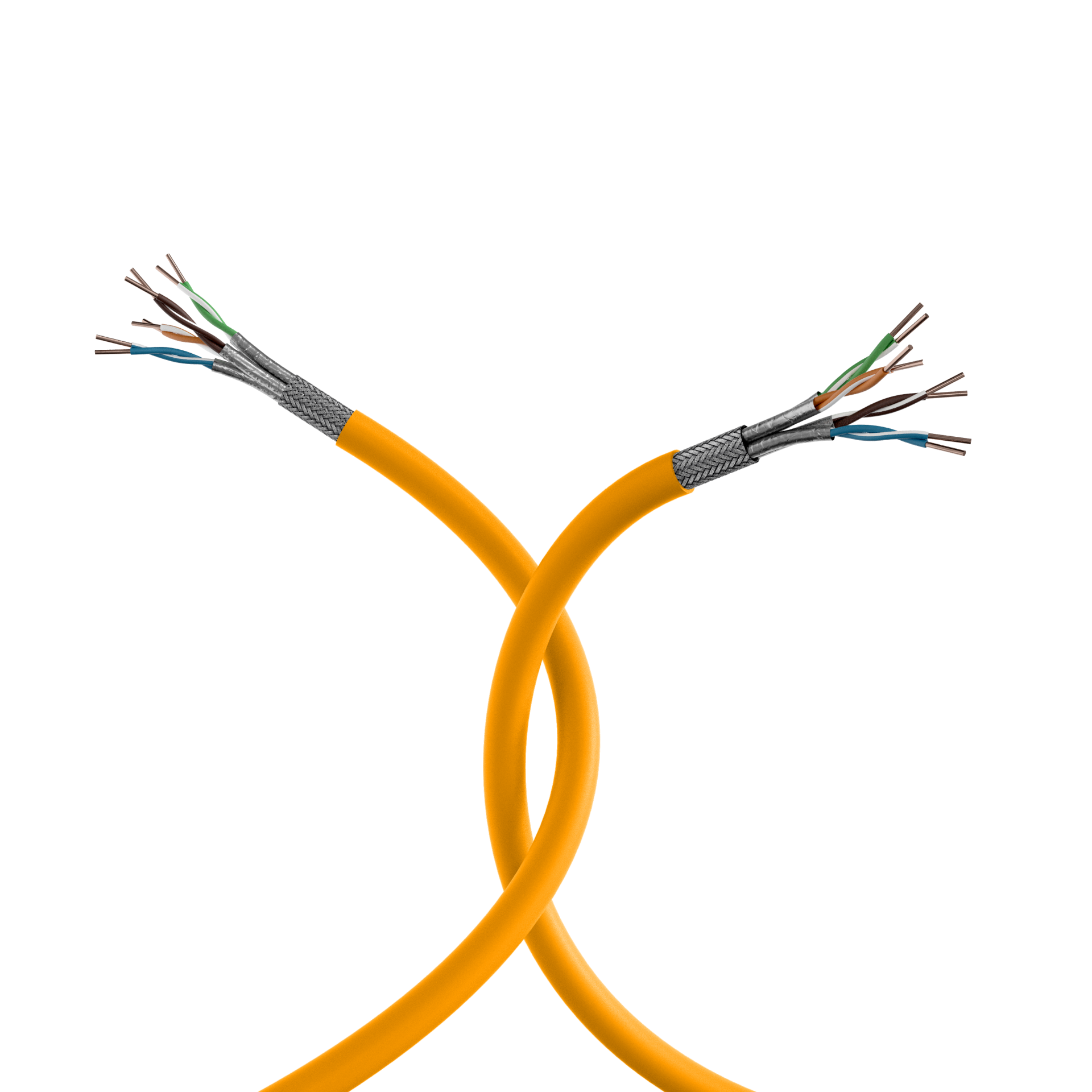

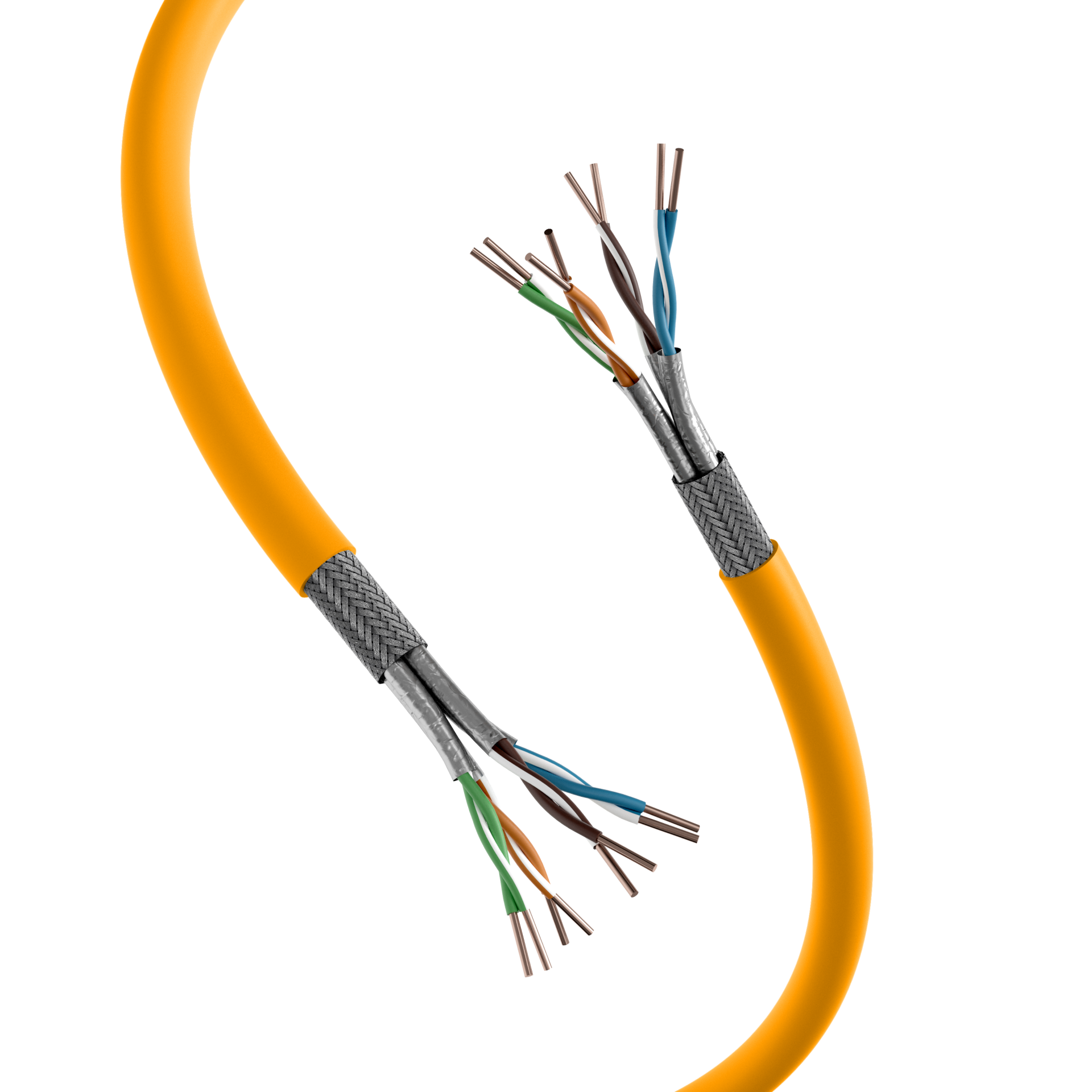

INFRALAN Cat.7A 1500 AWG22 S/FTP 4P CPR Cca melonengelb RAL1028
Artikelnummer:
999834.1-CPR
EAN Nr.:
4065624117448
Produktinformationen für INFRALAN Cat.7A 1500 AWG22 S/FTP 4P CPR Cca melonengelb RAL1028
Das INFRALAN® Datenkabel 99983.x-CPR ist für Übertragungen bis 1500 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A.
Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut.
Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus. Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022 sowie die Störfestigkeit nach EN 55024. Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist.
Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 und 25GBase-T bis 30m gem. ISO/IEC TR 11801-9905 (2018-02) möglich.
Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut.
Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus. Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022 sowie die Störfestigkeit nach EN 55024. Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist.
Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 und 25GBase-T bis 30m gem. ISO/IEC TR 11801-9905 (2018-02) möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 22 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 4 x AD |
| Biegeradius (statisch): | 8 x AD |
| Euroklasse: | Cca |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabelaufbau: | S/FTP |
| Kapazität gegen Erde: | nom. 43 nF/km |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≥ 80 dB |
| Laufzeitunterschied: | 15 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Mantel-Material: | LSZH |
| PoE: | nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Schirm über Verseilelement: | Geflecht |
| Schirm über Verseilung: | Folie |
| Schleifenwiderstand: | ≤ 128 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| Verseilelement: | Paare |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
Varianten
| Art. Nr. | Bezeichnung | Länge | RAL Farbe | Mantel-Farbe | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | Mantel-Farbe | RAL Farbe | Länge | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 999834.1-CPR | INFRALAN Cat.7A 1500 AWG22 S/FTP 4P CPR Cca melonengelb RAL1028 | 1,0 m | RAL1028 | gelb | 35 kg/km | 67 kg/km | 150 N | 7,7 mm | 645 MJ/km | - | - | - | |
| 999834DX.500-CPR | INFRALAN Cat.7A 1500 AWG22 S/FTP 2x4P CPR Cca melonengelb RAL1028, 500m | - | - | - | 70 kg/km | 134 kg/km | 150 N | 7,7x15,4 mm | 645 MJ/km | gelb | RAL1028 | 500 m |
