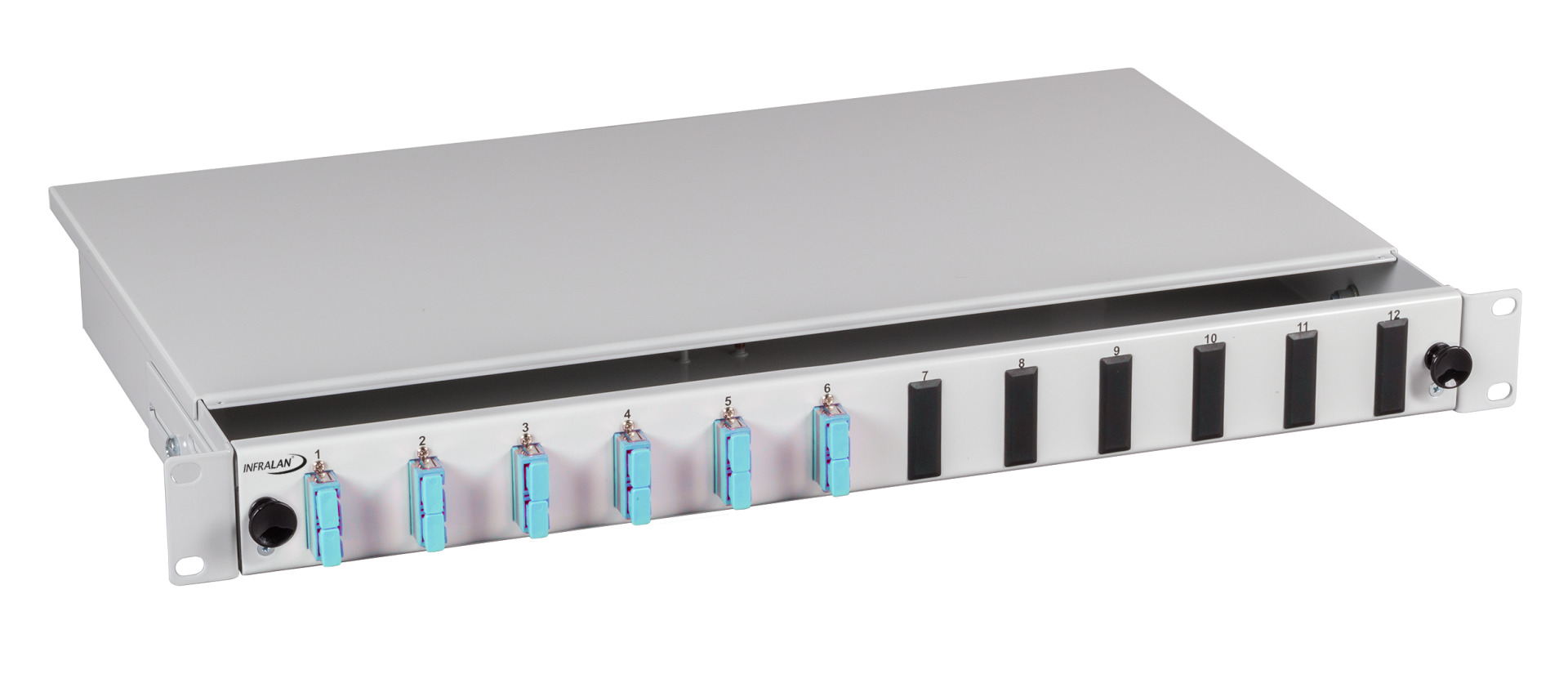

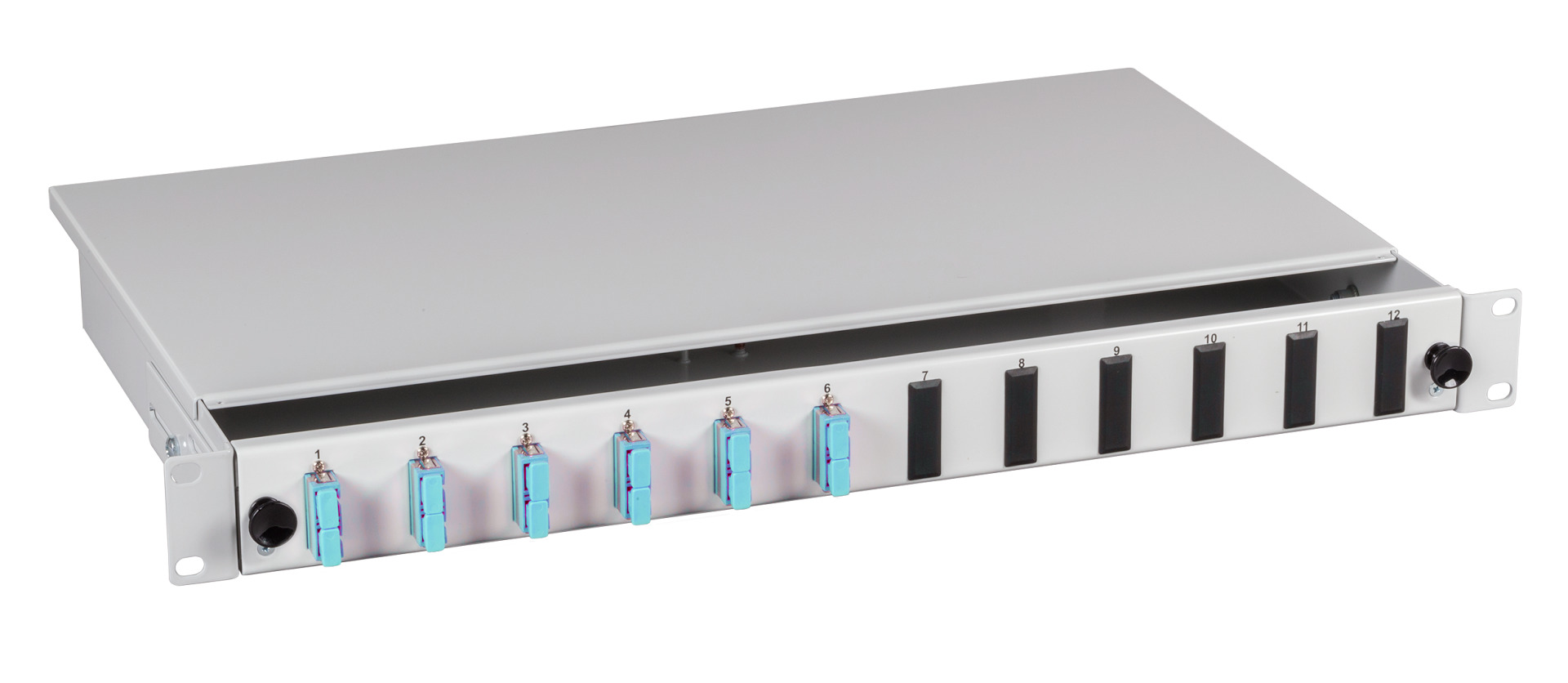

INFRALAN® Spleißbox ausziehbar SC OS2
INFRALAN® Spleißbox ausziehbar SC, 24 Pigtails,abgesetzt / 12 Kupplungen, OS2
Artikelnummer:
ISB-SCDU-12-2-SW-ABA
EAN Nr.:
4049759262990
Produktinformationen für INFRALAN® Spleißbox ausziehbar SC, 24 Pigtails,abgesetzt / 12 Kupplungen, OS2
Komplett bestückte INFRALAN® Spleißbox mit Kupplungen und durchgefärbten Pigtails
Die SC Pigtails sind abgesetzt und in die Spleißkassette eingeführt
Messprotokolle der SC Pigtails sind in der Box hinterlegt
Metallgehäuse tiefenverstellbar (45mm) über die 19“ Befestigungswinkel
Alle Versionen der Spleißbox werden mit 24 Kupplungsöffnungen geliefert und bei geringerer Bestückung mit Blindeinsätzen versehen
Rückseitige Kabeleinführung mit jeweils 2x M20 Öffnungen pro Seite. Die M20 Öffnungen können durch Tausch der Öffnungsplatte durch eine Winkelplatte (SB-A-GR-WINKEL) auch seitlich ausgeführt werden. Zusätzlich ist eine mittige Kabeleinführung für 20x Simplex Kabel (bis 4,3mm) vorhanden.
inkl. 1 x PG16
6 x selbstklebende Faserführung
Die SC Pigtails sind abgesetzt und in die Spleißkassette eingeführt
Messprotokolle der SC Pigtails sind in der Box hinterlegt
Metallgehäuse tiefenverstellbar (45mm) über die 19“ Befestigungswinkel
Alle Versionen der Spleißbox werden mit 24 Kupplungsöffnungen geliefert und bei geringerer Bestückung mit Blindeinsätzen versehen
Rückseitige Kabeleinführung mit jeweils 2x M20 Öffnungen pro Seite. Die M20 Öffnungen können durch Tausch der Öffnungsplatte durch eine Winkelplatte (SB-A-GR-WINKEL) auch seitlich ausgeführt werden. Zusätzlich ist eine mittige Kabeleinführung für 20x Simplex Kabel (bis 4,3mm) vorhanden.
inkl. 1 x PG16
6 x selbstklebende Faserführung
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Breite: | 483,0 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44,5 mm |
| Kupplungen: | SC |
| Kupplungsmaterial: | Kunststoffkupplung |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtail: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Tiefe: | 244,0 mm |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Breite: | 483,0 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44,5 mm |
| Kupplungen: | SC |
| Kupplungsmaterial: | Kunststoffkupplung |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtail: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Tiefe: | 244,0 mm |
Varianten
| Art. Nr. | Bezeichnung | Farbe | Steckverbindertyp außen | Mit Anzahl Kupplungen/Adapter | Pigtail | RAL-Nummer | Steckverbindertyp innen | Kupplungsfarbe | |
|---|---|---|---|---|---|---|---|---|---|
| ISB-SCDU-06-2-GR-ABA | INFRALAN® Spleißbox ausziehbar SC, 12 Pigtails,abgesetzt / 6 Kupplungen, OS2 | grau | SC-Duplex | 6 | 12 x SC | 7035 | SC-Duplex | blau | |
| ISB-SCDU-12-2-GR-ABA | INFRALAN® Spleißbox ausziehbar SC, 24 Pigtails,abgesetzt / 12 Kupplungen, OS2 | grau | SC-Duplex | 12 | 24 x SC | 7035 | SC-Duplex | blau | |
| ISB-SCDU-24-2-GR-ABA | INFRALAN® Spleißbox ausziehbar SC, 48 Pigtails,abgesetzt / 24 Kupplungen, OS2 | grau | SC-Duplex | 24 | 48 x SC | 7035 | SC-Duplex | blau | |
| ISB-SCDA-06-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC/APC, 12 Pigtails, abgesetzt / 6 Kupplungen,OS2 | schwarz | SC-Duplex | 6 | 12 x SC/APC | 9005 | SC-Duplex | grün | |
| ISB-SCDA-12-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC/APC, 24 Pigtails,abgesetzt / 12 Kupplungen,OS2 | schwarz | SC-Duplex | 12 | 24 x SC/APC | 9005 | SC-Duplex | grün | |
| ISB-SCDA-24-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC/APC, 48 Pigtails,abgesetzt / 24 Kupplungen,OS2 | schwarz | SC-Duplex | 24 | 48 x SC/APC | 9005 | SC-Duplex | grün | |
| ISB-SCDU-06-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC, 12 Pigtails,abgesetzt / 6 Kupplungen, OS2 | schwarz | SC-Duplex | 6 | 12 x SC | 9005 | SC-Duplex | blau | |
| ISB-SCDU-12-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC, 24 Pigtails,abgesetzt / 12 Kupplungen, OS2 | schwarz | SC-Duplex | 12 | 24 x SC | 9005 | SC-Duplex | blau | |
| ISB-SCDU-24-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC, 48 Pigtails,abgesetzt / 24 Kupplungen, OS2 | schwarz | SC-Duplex | 24 | 48 x SC | 9005 | SC-Duplex | blau |
Produktinformationen für INFRALAN® Spleißbox ausziehbar SC, 24 Pigtails,abgesetzt / 12 Kupplungen, OS2
Komplett bestückte INFRALAN® Spleißbox mit Kupplungen und durchgefärbten Pigtails
Die SC Pigtails sind abgesetzt und in die Spleißkassette eingeführt
Messprotokolle der SC Pigtails sind in der Box hinterlegt
Metallgehäuse tiefenverstellbar (45mm) über die 19“ Befestigungswinkel
Alle Versionen der Spleißbox werden mit 24 Kupplungsöffnungen geliefert und bei geringerer Bestückung mit Blindeinsätzen versehen
Rückseitige Kabeleinführung mit jeweils 2x M20 Öffnungen pro Seite. Die M20 Öffnungen können durch Tausch der Öffnungsplatte durch eine Winkelplatte (SB-A-GR-WINKEL) auch seitlich ausgeführt werden. Zusätzlich ist eine mittige Kabeleinführung für 20x Simplex Kabel (bis 4,3mm) vorhanden.
inkl. 1 x PG16
6 x selbstklebende Faserführung
Die SC Pigtails sind abgesetzt und in die Spleißkassette eingeführt
Messprotokolle der SC Pigtails sind in der Box hinterlegt
Metallgehäuse tiefenverstellbar (45mm) über die 19“ Befestigungswinkel
Alle Versionen der Spleißbox werden mit 24 Kupplungsöffnungen geliefert und bei geringerer Bestückung mit Blindeinsätzen versehen
Rückseitige Kabeleinführung mit jeweils 2x M20 Öffnungen pro Seite. Die M20 Öffnungen können durch Tausch der Öffnungsplatte durch eine Winkelplatte (SB-A-GR-WINKEL) auch seitlich ausgeführt werden. Zusätzlich ist eine mittige Kabeleinführung für 20x Simplex Kabel (bis 4,3mm) vorhanden.
inkl. 1 x PG16
6 x selbstklebende Faserführung
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Breite: | 483,0 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44,5 mm |
| Kupplungen: | SC |
| Kupplungsmaterial: | Kunststoffkupplung |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtail: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Tiefe: | 244,0 mm |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Breite: | 483,0 mm |
| Faserart: | Singlemode 9/125 |
| Faserklasse: | OS2 gemäß ITU-T G.652.D |
| Höhe: | 44,5 mm |
| Kupplungen: | SC |
| Kupplungsmaterial: | Kunststoffkupplung |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtail: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Tiefe: | 244,0 mm |
Varianten
| Art. Nr. | Bezeichnung | Farbe | Steckverbindertyp außen | Mit Anzahl Kupplungen/Adapter | Pigtail | RAL-Nummer | Steckverbindertyp innen | Kupplungsfarbe | |
|---|---|---|---|---|---|---|---|---|---|
| ISB-SCDU-06-2-GR-ABA | INFRALAN® Spleißbox ausziehbar SC, 12 Pigtails,abgesetzt / 6 Kupplungen, OS2 | grau | SC-Duplex | 6 | 12 x SC | 7035 | SC-Duplex | blau | |
| ISB-SCDU-12-2-GR-ABA | INFRALAN® Spleißbox ausziehbar SC, 24 Pigtails,abgesetzt / 12 Kupplungen, OS2 | grau | SC-Duplex | 12 | 24 x SC | 7035 | SC-Duplex | blau | |
| ISB-SCDU-24-2-GR-ABA | INFRALAN® Spleißbox ausziehbar SC, 48 Pigtails,abgesetzt / 24 Kupplungen, OS2 | grau | SC-Duplex | 24 | 48 x SC | 7035 | SC-Duplex | blau | |
| ISB-SCDA-06-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC/APC, 12 Pigtails, abgesetzt / 6 Kupplungen,OS2 | schwarz | SC-Duplex | 6 | 12 x SC/APC | 9005 | SC-Duplex | grün | |
| ISB-SCDA-12-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC/APC, 24 Pigtails,abgesetzt / 12 Kupplungen,OS2 | schwarz | SC-Duplex | 12 | 24 x SC/APC | 9005 | SC-Duplex | grün | |
| ISB-SCDA-24-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC/APC, 48 Pigtails,abgesetzt / 24 Kupplungen,OS2 | schwarz | SC-Duplex | 24 | 48 x SC/APC | 9005 | SC-Duplex | grün | |
| ISB-SCDU-06-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC, 12 Pigtails,abgesetzt / 6 Kupplungen, OS2 | schwarz | SC-Duplex | 6 | 12 x SC | 9005 | SC-Duplex | blau | |
| ISB-SCDU-12-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC, 24 Pigtails,abgesetzt / 12 Kupplungen, OS2 | schwarz | SC-Duplex | 12 | 24 x SC | 9005 | SC-Duplex | blau | |
| ISB-SCDU-24-2-SW-ABA | INFRALAN® Spleißbox ausziehbar SC, 48 Pigtails,abgesetzt / 24 Kupplungen, OS2 | schwarz | SC-Duplex | 24 | 48 x SC | 9005 | SC-Duplex | blau |
