Cat.5e Dätwyler 300 MHz S/UTP

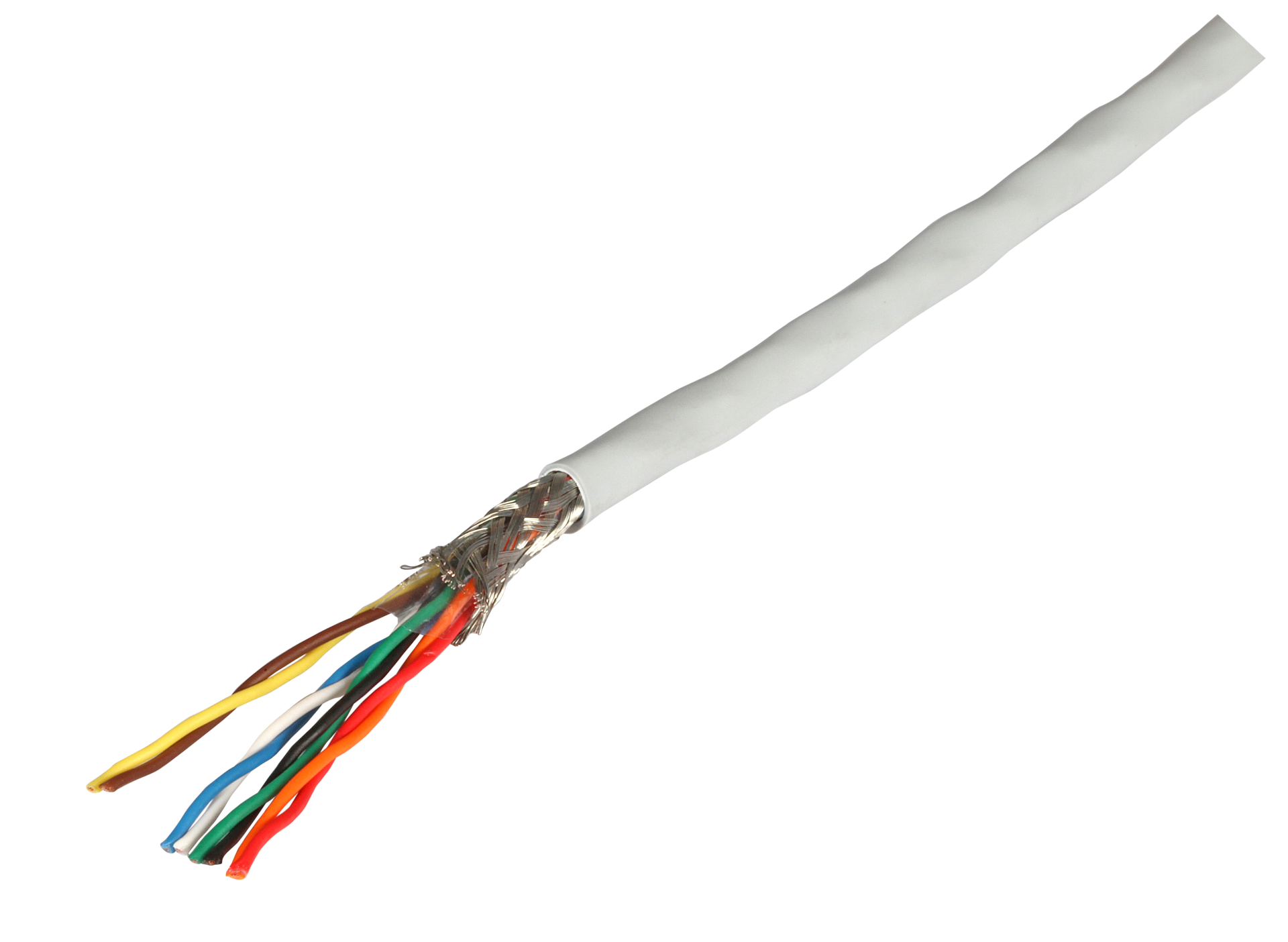

Patchkabel Cat.5e SUTP PVC 4x2x0,16, grau RAL7035
Artikelnummer:
98701.1
EAN Nr.:
4049759074036
Produktinformationen für Patchkabel Cat.5e SUTP PVC 4x2x0,16, grau RAL7035
Dätwyler Kabel CU 5502 flex 4P. Die Konstruktion ist auf eine schnelle und zuverlässige Konfektionierung abgestimmt. Elektrisch und mechanisch hochwertiges 300 MHz Rangierkabel - übertrifft höchste Ansprüche! Grenzwerte nach Cat.5: ISO/IEC 11801:2002 und EN 50173-1, EN 50288-2-2. Als Daten-Rangierkabel in Patchfeldern und als Geräteanschlusskabel. Für die Übertragung von digitalen und analogen Sprach-, Bild und Datensignalen. ISDN, Ethernet 10 BASE-T, Fast Ethernet 100 BASE-T, Gigabit Ethernet 1000 BASE-T, Token Ring 4/16 Mbit/s, TP-PMD/TP-DDI 125 Mbit/s, ATM 155 Mbit/s. Speziell geeignet für alle Anwendungen der Klasse D.
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ader-Isolation: | PVC |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 20 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | ohne |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | Nein |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 300, IEC 61156-6 |
| Kabelaufbau: | S/UTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | Dätwyler CU 5502 flex |
| Kategorie: | 5e |
| Kopplungsdämpfung: | ≥ 55 dB |
| Leiter-Durchmesser: | 0,48 mm |
| Leiter-Klasse: | Kl.2 = mehrdrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiternennquerschnitt: | 0,16 mm² |
| Mantelmaterial: | Polyvinylchlorid (PVC) |
| Max. Frequenz: | 300 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | Nein |
| Schirm über Verseilelement: | ohne |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 225 Ohm/km |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 2.5Gbit |
Technische Eigenschaften
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ader-Isolation: | PVC |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 20 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | ohne |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | Nein |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 300, IEC 61156-6 |
| Kabelaufbau: | S/UTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | Dätwyler CU 5502 flex |
| Kategorie: | 5e |
| Kopplungsdämpfung: | ≥ 55 dB |
| Leiter-Durchmesser: | 0,48 mm |
| Leiter-Klasse: | Kl.2 = mehrdrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiternennquerschnitt: | 0,16 mm² |
| Mantelmaterial: | Polyvinylchlorid (PVC) |
| Max. Frequenz: | 300 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | Nein |
| Schirm über Verseilelement: | ohne |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 225 Ohm/km |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 2.5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 98701.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², grau, RAL7035 | grau | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98702.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², gelb, RAL1021 | gelb | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98703.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², rot, RAL3000 | rot | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98704.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², blau,RAL5015 | blau | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98705.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², schwarz, RAL9005 | schwarz | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98706.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², grün, RAL6016 | grün | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98701.1 | Patchkabel Cat.5e SUTP PVC 4x2x0,16, grau RAL7035 | grau | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98701.100 | Patchkabel Cat.5e SUTP 4x2x0,1 6, Grau RAL7035, 100 Meter | grau | simplex | 8 | 100,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98702.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, gelb RAL1021 | gelb | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98703.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, rot RAL3000 | rot | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98704.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, blau RAL5015 | blau | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98705.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, schwarz RAL9005 | schwarz | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98706.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, grün RAL6016 | grün | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km |
Produktinformationen für Patchkabel Cat.5e SUTP PVC 4x2x0,16, grau RAL7035
Dätwyler Kabel CU 5502 flex 4P. Die Konstruktion ist auf eine schnelle und zuverlässige Konfektionierung abgestimmt. Elektrisch und mechanisch hochwertiges 300 MHz Rangierkabel - übertrifft höchste Ansprüche! Grenzwerte nach Cat.5: ISO/IEC 11801:2002 und EN 50173-1, EN 50288-2-2. Als Daten-Rangierkabel in Patchfeldern und als Geräteanschlusskabel. Für die Übertragung von digitalen und analogen Sprach-, Bild und Datensignalen. ISDN, Ethernet 10 BASE-T, Fast Ethernet 100 BASE-T, Gigabit Ethernet 1000 BASE-T, Token Ring 4/16 Mbit/s, TP-PMD/TP-DDI 125 Mbit/s, ATM 155 Mbit/s. Speziell geeignet für alle Anwendungen der Klasse D.
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ader-Isolation: | PVC |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 20 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | ohne |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | Nein |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 300, IEC 61156-6 |
| Kabelaufbau: | S/UTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | Dätwyler CU 5502 flex |
| Kategorie: | 5e |
| Kopplungsdämpfung: | ≥ 55 dB |
| Leiter-Durchmesser: | 0,48 mm |
| Leiter-Klasse: | Kl.2 = mehrdrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiternennquerschnitt: | 0,16 mm² |
| Mantelmaterial: | Polyvinylchlorid (PVC) |
| Max. Frequenz: | 300 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | Nein |
| Schirm über Verseilelement: | ohne |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 225 Ohm/km |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 2.5Gbit |
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ader-Isolation: | PVC |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 20 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | ohne |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | Nein |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 300, IEC 61156-6 |
| Kabelaufbau: | S/UTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | Dätwyler CU 5502 flex |
| Kategorie: | 5e |
| Kopplungsdämpfung: | ≥ 55 dB |
| Leiter-Durchmesser: | 0,48 mm |
| Leiter-Klasse: | Kl.2 = mehrdrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiternennquerschnitt: | 0,16 mm² |
| Mantelmaterial: | Polyvinylchlorid (PVC) |
| Max. Frequenz: | 300 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | Nein |
| Schirm über Verseilelement: | ohne |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 225 Ohm/km |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 2.5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 98701.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², grau, RAL7035 | grau | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98702.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², gelb, RAL1021 | gelb | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98703.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², rot, RAL3000 | rot | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98704.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², blau,RAL5015 | blau | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98705.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², schwarz, RAL9005 | schwarz | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98706.1000 | Patchkabel Cat.5e SUTP PVC 4x2x0,16mm², grün, RAL6016 | grün | simplex | 8 | 1000,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98701.1 | Patchkabel Cat.5e SUTP PVC 4x2x0,16, grau RAL7035 | grau | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98701.100 | Patchkabel Cat.5e SUTP 4x2x0,1 6, Grau RAL7035, 100 Meter | grau | simplex | 8 | 100,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98702.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, gelb RAL1021 | gelb | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98703.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, rot RAL3000 | rot | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98704.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, blau RAL5015 | blau | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98705.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, schwarz RAL9005 | schwarz | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km | |
| 98706.1 | Patchkabel Cat.5e SUTP 4x2x0,1 6, grün RAL6016 | grün | simplex | 8 | 1,0 m | 23,5 kg/km | 34 kg/km | 63 N | 5,1 mm | 382 MJ/km |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
