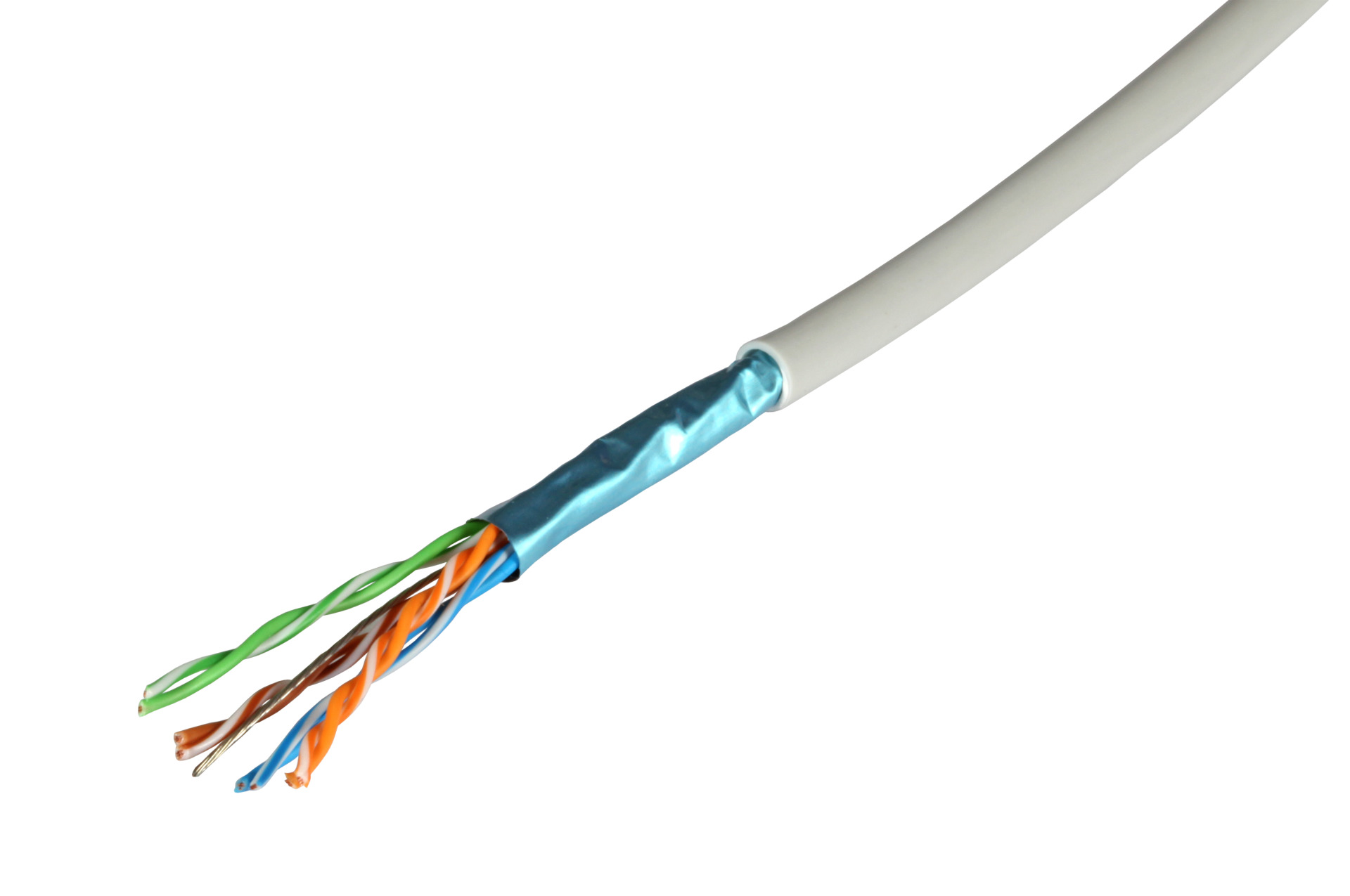

Cat.5e Draka UC300 MHz F/UTP
Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B, grau
Artikelnummer:
99158.1
EAN Nr.:
8717511119870
Produktinformationen für Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B, grau
DRAKA Patchkabel UC300 S26. Elektrisch und mechanisch hochwertiges 300 MHz Rangierkabel. Speziell geeignet für alle Anwendungen der Klasse D.
Technische Eigenschaften
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ader-Isolation: | Polyethylen (PE) |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 40 mm |
| Biegeradius (statisch): | 20 mm |
| Flammwidrig: | nach IEC/EN 60332-1-2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | IEC 61156-6 |
| Kabel: | EN 50288-2 |
| Kabelaufbau: | F/UTP |
| Kabeltyp: | Draka UC300 S26 |
| Kategorie: | 5E |
| Kopplungsdämpfung: | 55 dB |
| Laufzeitunterschied: | 20 ns/100m |
| Leiter-Klasse: | Kl.2 = mehrdrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiterdurchmesser: | 0,48 mm |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 300 MHz |
| NVP-Wert: | 67 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm nach EN 61034-2: | Nein |
| Schirm über Verseilelement: | ohne |
| Schirm über Verseilung: | Folie |
| Schleifenwiderstand: | 260 Ohm/km |
| Transferimpedanz bei 1MHz: | 50 mOhm/m |
| Transferimpedanz bei 10MHz: | 100 mOhm/m |
| Transferimpedanz bei 30MHz: | 200 mOhm/m |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 15 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | Ader-Zahl | Mantel-Farbe | Länge | Typ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99158.1000 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26,FRNC-B, grau | grau | simplex | 8 | 1000,0 m | - | - | - | - | - | - | - | - | - | |
| 99153.1000 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26,FRNC-B, grün | grün | simplex | 8 | 1000,0 m | - | - | - | - | - | - | - | - | - | |
| 99154.1000 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26,FRNC-B, blau | blau | simplex | 8 | 1000,0 m | - | - | - | - | - | - | - | - | - | |
| 99155.1000 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26,FRNC-B, gelb | gelb | simplex | 8 | 1000,0 m | - | - | - | - | - | - | - | - | - | |
| 99156.1000 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26,FRNC-B rot | rot | simplex | 8 | 1000,0 m | - | - | - | - | - | - | - | - | - | |
| 99157.1000 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26,FRNC-B schwarz | schwarz | simplex | 8 | 1000,0 m | - | - | - | - | - | - | - | - | - | |
| 99153.1 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B, grün | grün | simplex | 8 | 1,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - | |
| 99154.1 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B, blau | blau | simplex | 8 | 1,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - | |
| 99155.1 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B, gelb | gelb | simplex | 8 | 1,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - | |
| 99155.100 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B gelb 100m | - | - | - | - | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | 8 | gelb | 100,0 m | simplex | |
| 99156.1 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B rot | rot | simplex | 8 | 1,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - | |
| 99157.1 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B schwarz | schwarz | simplex | 8 | 1,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - | |
| 99157.100 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B schwarz | schwarz | simplex | 8 | 100,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - | |
| 99158.1 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B, grau | grau | simplex | 8 | 1,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - | |
| 99158.100 | Patchkabel Cat5e F/UTP 300MHz 4x2xAWG26, FRNC-B grau 100m | grau | simplex | 8 | 100,0 m | 12 kg/km | 26 kg/km | 55 N | 5,0 mm | 354 MJ/km | - | - | - | - |
