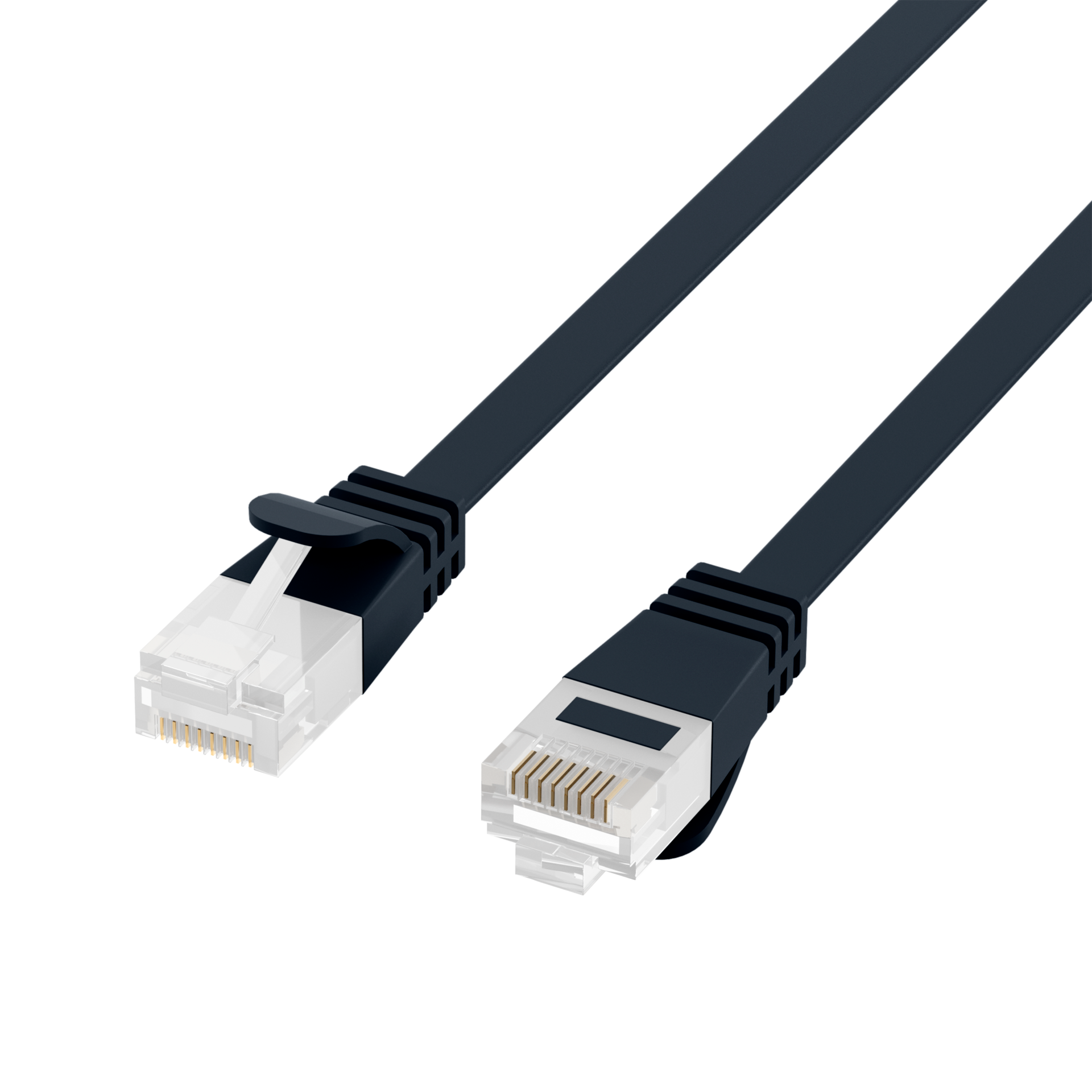

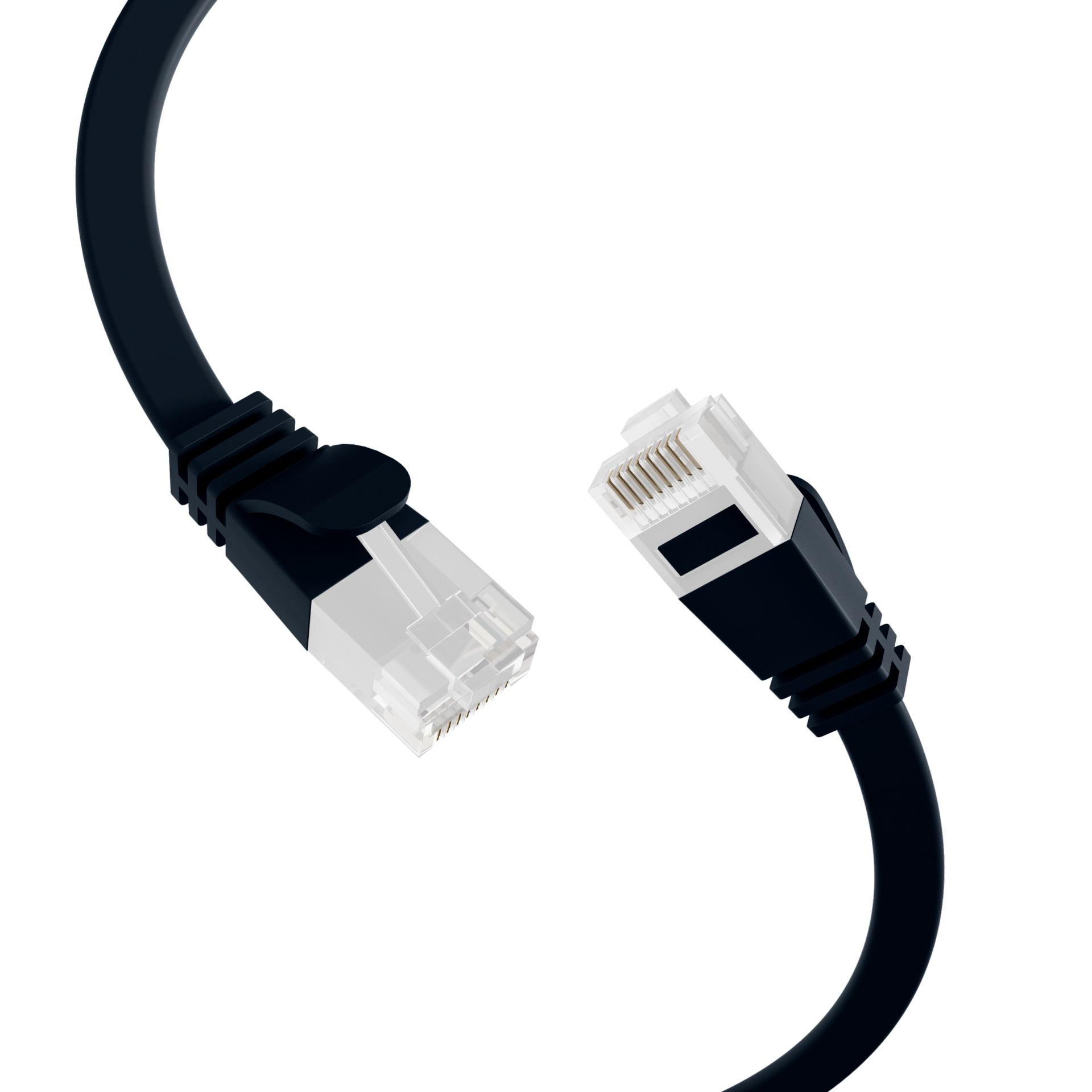

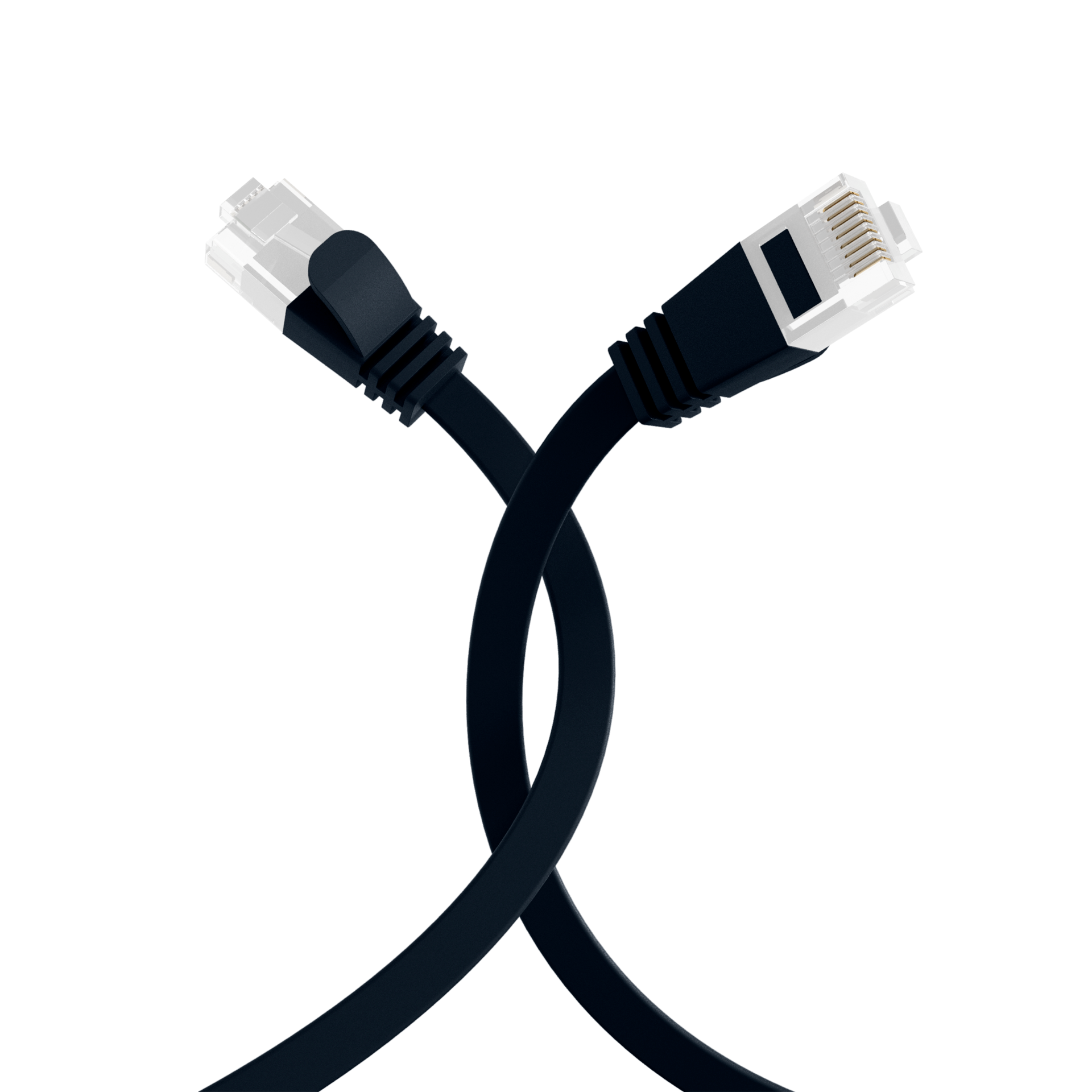

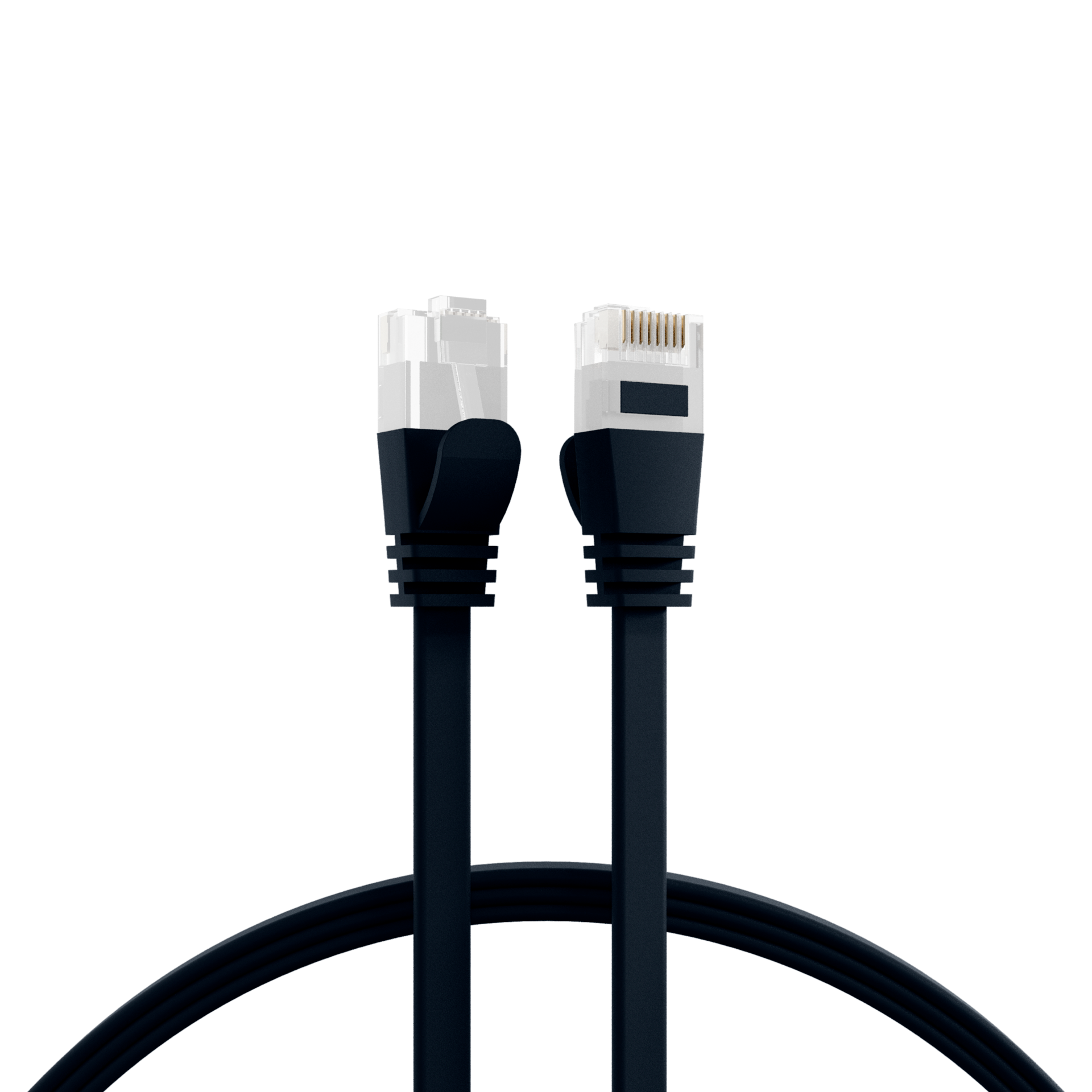

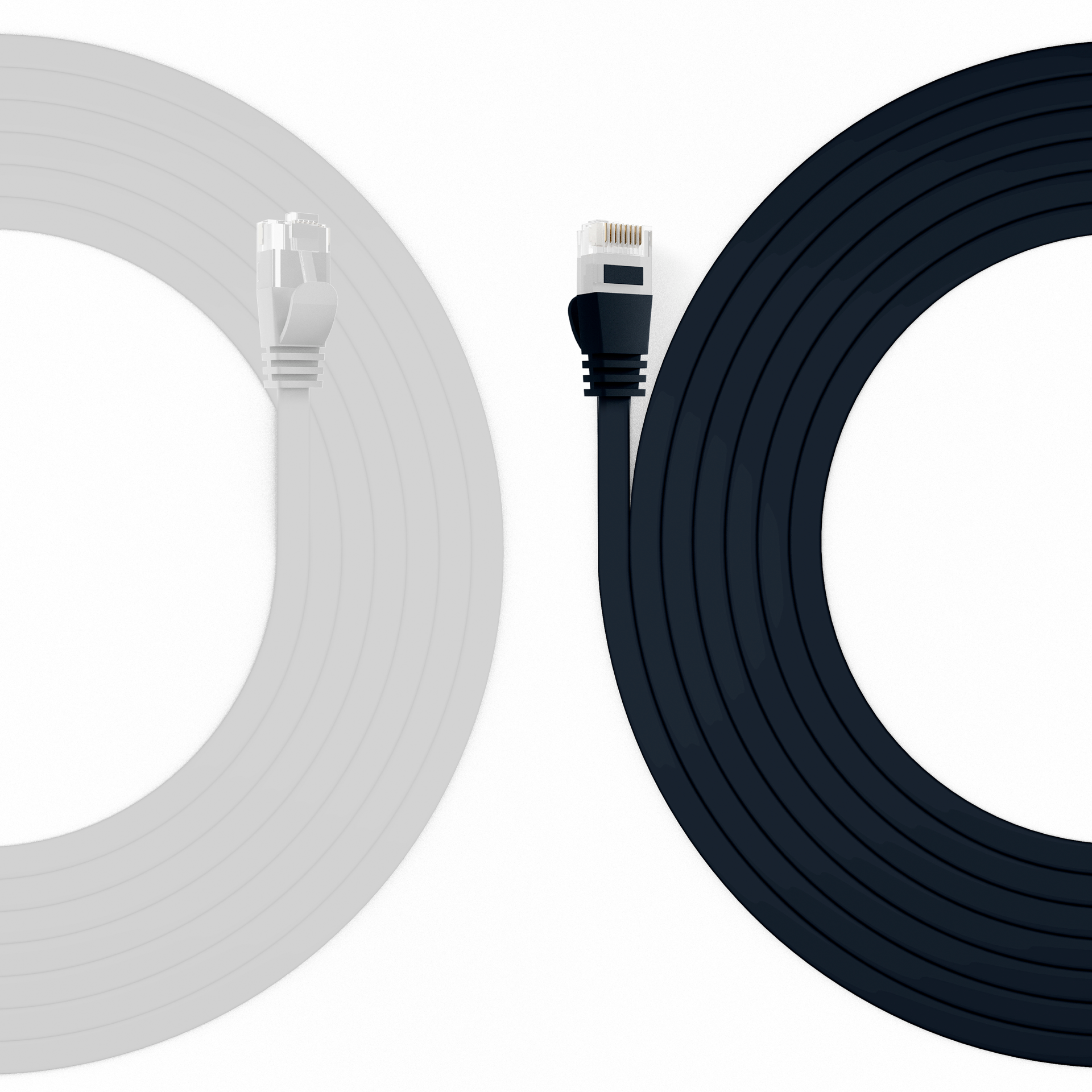

RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz
RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 0,25m
Artikelnummer:
K8107SW.0,25
EAN Nr.:
4049759155735
Produktinformationen für RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 0,25m
Dieses Cat.6A (TIA) Patchkabel der Marke EFB-Elektronik überträgt Daten bis zu 10Gbit. Weil es sich um ein Cat.6A (TIA) Patchkabel handelt, unterstützt es einen Frequenzbereich von bis zu 500MHz, was eine hohe Datenübertragungsleistung bereitstellt.
• Platzsparende Verkabelung – das Flachkabel ermöglicht knickfreies Verlegen in engen Räumen.
• Brandschutzanforderungen normkonform abdecken – flammwidriges Kabelverhalten nach IEC60332-1 reduziert die Brandausbreitung im Fehlerfall und unterstützt die Einhaltung gängiger Installationsvorgaben.
• Endgeräte über ein Kabel versorgen und anbinden – reduziert Verkabelungsaufwand, weil Daten und Leistung über PoE+ nach IEEE802.3at auf einer Leitung übertragen werden. PoE+ nach IEEE802.3at ist nur bis zu bestimmten Leitungslängen einsetzbar.
Produktbeschreibung
Die ungeschirmte Bauweise in diesem U/UTP Netzwerkkabel ermöglicht eine kosteneffiziente Vernetzung in störarmen Umgebungen bei gleichzeitig hoher Flexibilität für eine einfache Installation. Der Temperaturbereich des Kabels liegt bei -20 – 60 °C. Die vielfältigen Einsatzmöglichkeiten werden durch den Biegeradius von >10 mm unterstützt. Das LAN-Kabel weist die Schutzart IP20 auf. Der Polyvinylchlorid (PVC)-Mantel ist ein flexibler Standardmantel für Netzwerkanwendungen, ohne spezielle Brandschutzeigenschaften.
Technische Details
• Cat.6A (TIA)
• Steckverbindung: RJ45 8(8) auf RJ45 8(8) mit besonders kurzen RJ45-Steckern
• Schirmung: U/UTP Kabel mit 4x2 x AWG30/7
• Kabelform: flach

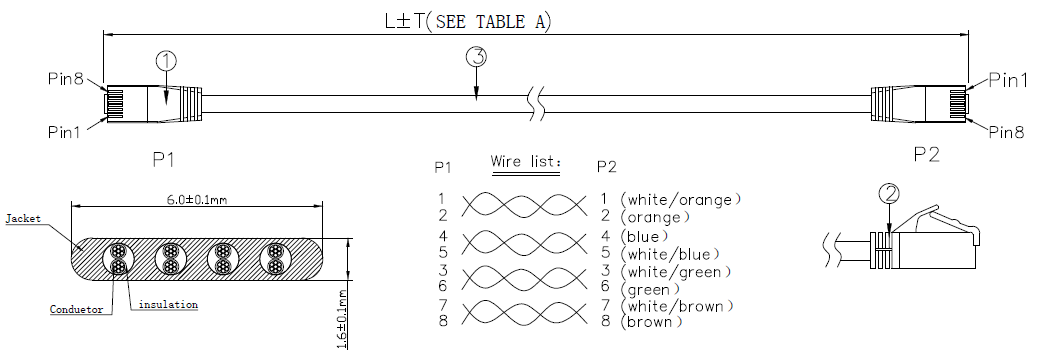

• Pinbelegung: 1:1 nach TIA/EIA 568B
• Entspricht der PoE-Klasse: PoE nach IEEE802.3af und PoE+ nach IEEE802.3at
• Vergoldete Kontakte
• Mantel: Mantelmaterial aus Polyvinylchlorid (PVC)
• Außenmaße des Kabels: 6,0*1,6 mm
• Mit einer angespritzten Knickschutztülle
• Brandschutz: flammwidrig nach IEC60332-1
• Schutzart: IP20
• Mit Rasthebelschutz
• Steckzyklen: ≥750
• Marke: EFB-Elektronik
• Platzsparende Verkabelung – das Flachkabel ermöglicht knickfreies Verlegen in engen Räumen.
• Brandschutzanforderungen normkonform abdecken – flammwidriges Kabelverhalten nach IEC60332-1 reduziert die Brandausbreitung im Fehlerfall und unterstützt die Einhaltung gängiger Installationsvorgaben.
• Endgeräte über ein Kabel versorgen und anbinden – reduziert Verkabelungsaufwand, weil Daten und Leistung über PoE+ nach IEEE802.3at auf einer Leitung übertragen werden. PoE+ nach IEEE802.3at ist nur bis zu bestimmten Leitungslängen einsetzbar.
Produktbeschreibung
Die ungeschirmte Bauweise in diesem U/UTP Netzwerkkabel ermöglicht eine kosteneffiziente Vernetzung in störarmen Umgebungen bei gleichzeitig hoher Flexibilität für eine einfache Installation. Der Temperaturbereich des Kabels liegt bei -20 – 60 °C. Die vielfältigen Einsatzmöglichkeiten werden durch den Biegeradius von >10 mm unterstützt. Das LAN-Kabel weist die Schutzart IP20 auf. Der Polyvinylchlorid (PVC)-Mantel ist ein flexibler Standardmantel für Netzwerkanwendungen, ohne spezielle Brandschutzeigenschaften.
Technische Details
• Cat.6A (TIA)
• Steckverbindung: RJ45 8(8) auf RJ45 8(8) mit besonders kurzen RJ45-Steckern
• Schirmung: U/UTP Kabel mit 4x2 x AWG30/7
• Kabelform: flach
• Pinbelegung: 1:1 nach TIA/EIA 568B
• Entspricht der PoE-Klasse: PoE nach IEEE802.3af und PoE+ nach IEEE802.3at
• Vergoldete Kontakte
• Mantel: Mantelmaterial aus Polyvinylchlorid (PVC)
• Außenmaße des Kabels: 6,0*1,6 mm
• Mit einer angespritzten Knickschutztülle
• Brandschutz: flammwidrig nach IEC60332-1
• Schutzart: IP20
• Mit Rasthebelschutz
• Steckzyklen: ≥750
• Marke: EFB-Elektronik
Technische Eigenschaften
| AWG-Querschnitt: | 30/7 |
|---|---|
| Ausführung: | ungeschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 6,0*1,6 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >10 mm |
| Chemisch beständig: | Nein |
| Einsatzort: |
Industrial Ethernet Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | schwarz |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | Nein |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | 100 MΩ |
| Kabelaufdruck: | SLIM PATCHCABLE U/UTP CAT.6A ***10GE*** www.efb-elektronik.de |
| Kabelform: | flach |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | U/UTP |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 376 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | Polyvinylchlorid (PVC) |
| NVP-Wert: | 76 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Schirmkontaktierung: | Nein |
| Schleifenwiderstand: | 752 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 kurze Ausführung |
| Steckverbinder: | IEC 60603-7-41 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 55 °C |
| UL approbiert: | Nein |
| UV beständig: | Nein |
| Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 4 % |
| Ölbeständig: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8107SW.0,25 | RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8107SW.0,5 | RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8107SW.1 | RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8107SW.1,5 | RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 1,5m | 1,5 m | PoE nach IEEE802.3af | ±5 % | |
| K8107SW.2 | RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 2m | 2,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8107SW.3 | RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 3m | 3,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8107SW.5 | RJ45 Flachpatchkabel Cat.6A U/UTP PVC schwarz 5m | 5,0 m | PoE nach IEEE802.3af | ±5 % |
