RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau
RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 0,25m
Artikelnummer:
K8074.0,15
EAN Nr.:
4049759285265
Produktinformationen für RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 0,25m

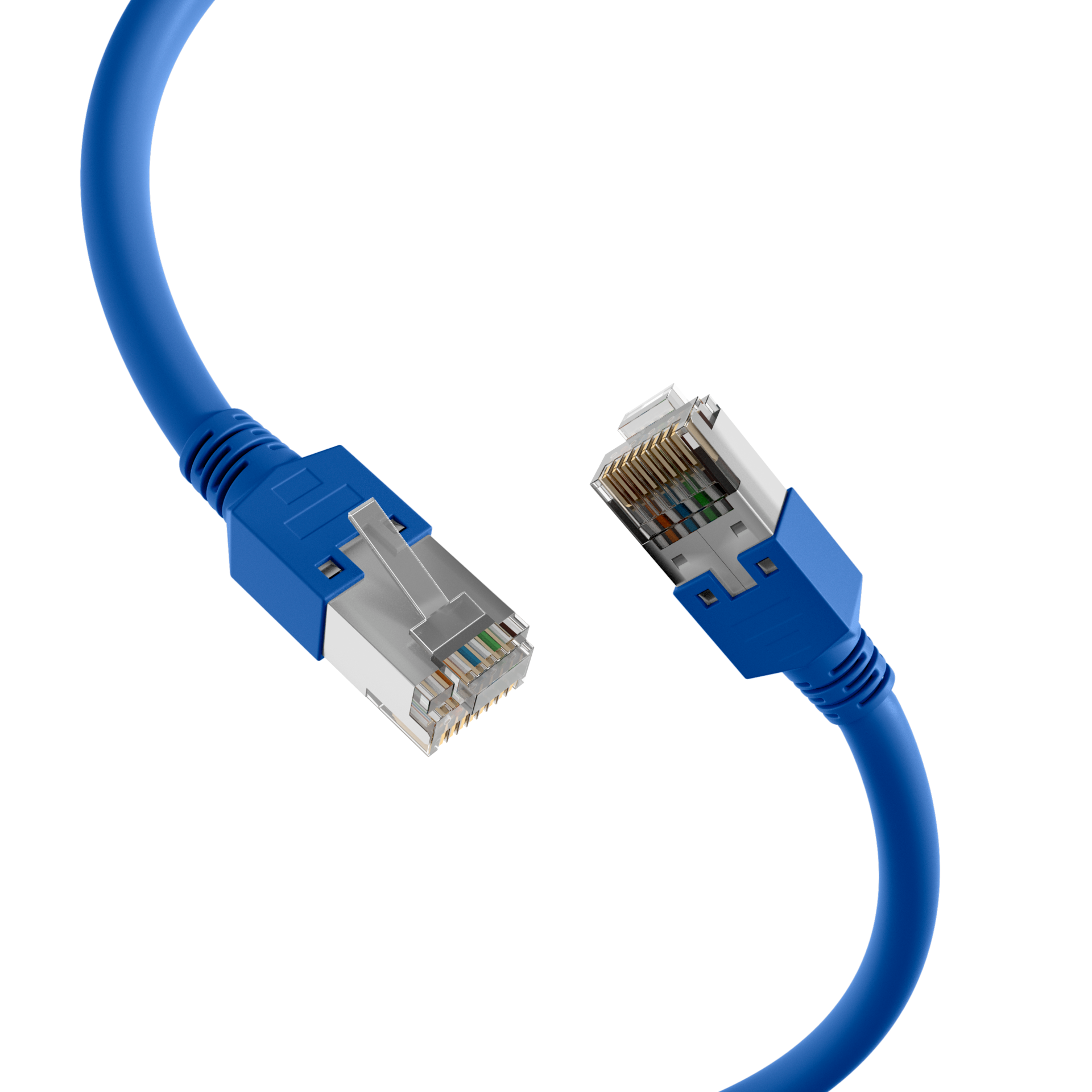

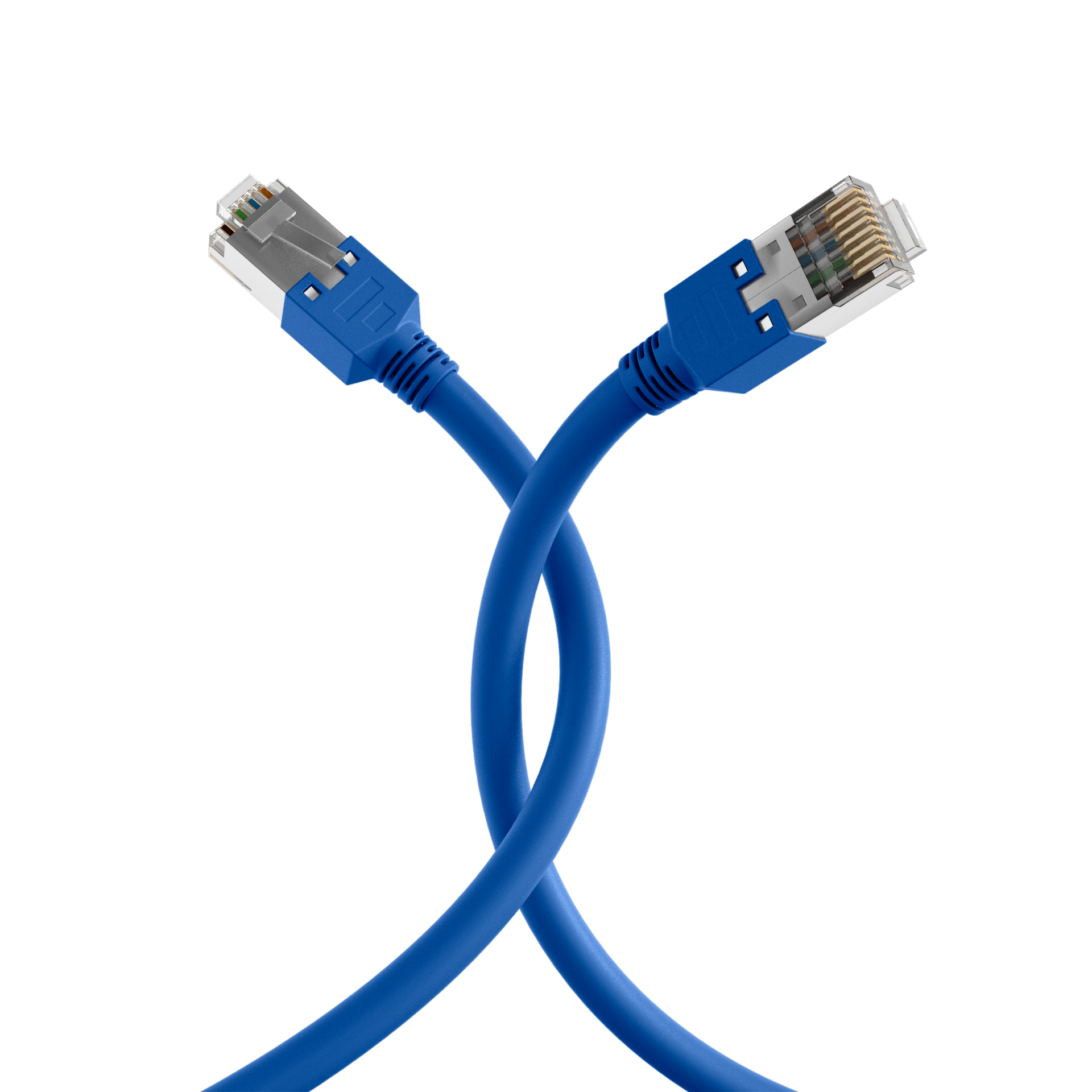

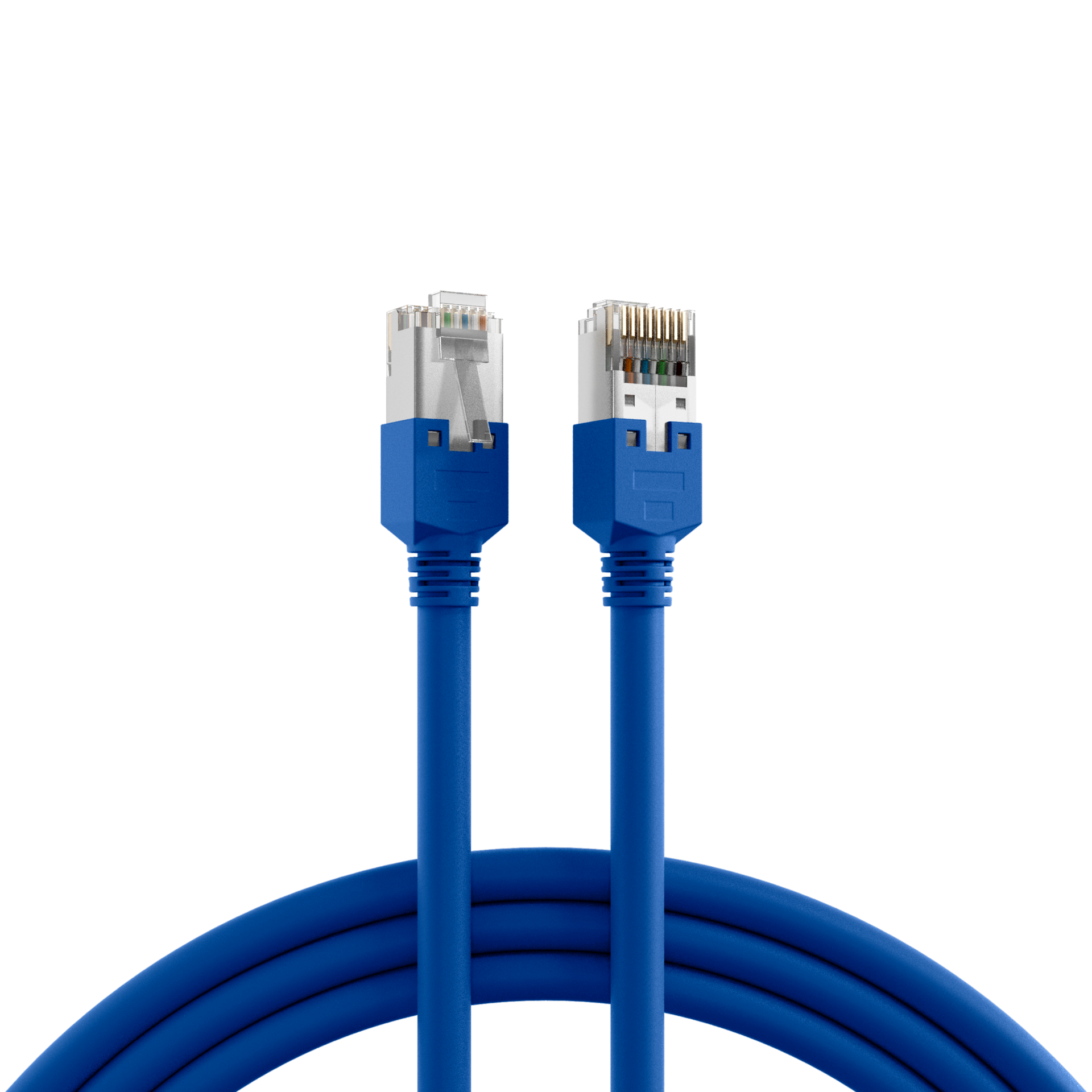

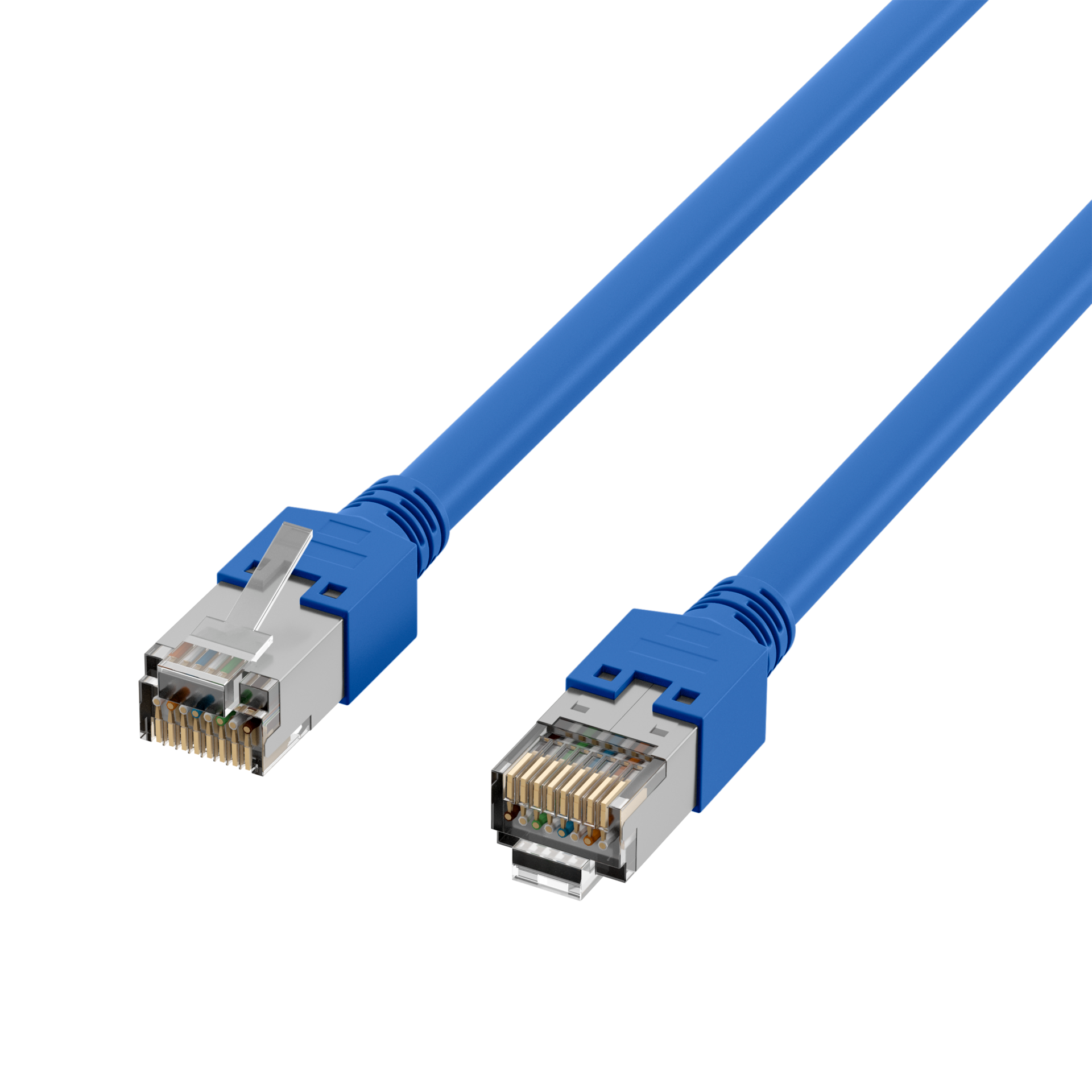

RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11
Das Cat.5e Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 2,5Gbit Ethernet.
Technische Produkteigenschaften
• Cat.5e
• F/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 100 MHz wird damit erreicht.
Das Cat.5e Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 2,5Gbit Ethernet.
Technische Produkteigenschaften
• Cat.5e
• F/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 100 MHz wird damit erreicht.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 5e |
| Mantel-Farbe: | blau |
| (Halogenfrei): | Ja |
| AWG-Querschnitt: | 26/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,4 mm |
| Bandbreite: | 100MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >20 mm |
| Chemisch beständig: | Nein |
| Einsatzgebiet: |
Industrial Ethernet Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | blau |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Halogen frei: | nach IEC60754-2 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | F/UTP |
| Kabeltyp nach Hersteller: | Draka UC300 S26 |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 130 Ω/km |
| Längenaufdruck: | Nein |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 67 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 260 Ω/km |
| Steckertyp: | TM11 |
| Steckverbinder: | IEC 60603-7-3 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 3 % |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 2,5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8074.0,15 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 0,25m | 0,15 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.0,25 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.025 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.0,50 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.1 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.1,5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.2 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.3 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 5m | 5,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.7,5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 7,5m | 7,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.10 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.15 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.20 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 20m | 20,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8074.25 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 25m | 25,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
| K8074.30 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
| K8074.40 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 40m | 40,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8074.50 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 blau 50m | 50,0 m | Nein | ±5 % |
