RJ45 Patchkabel Cat.6A S/FTP FR HF

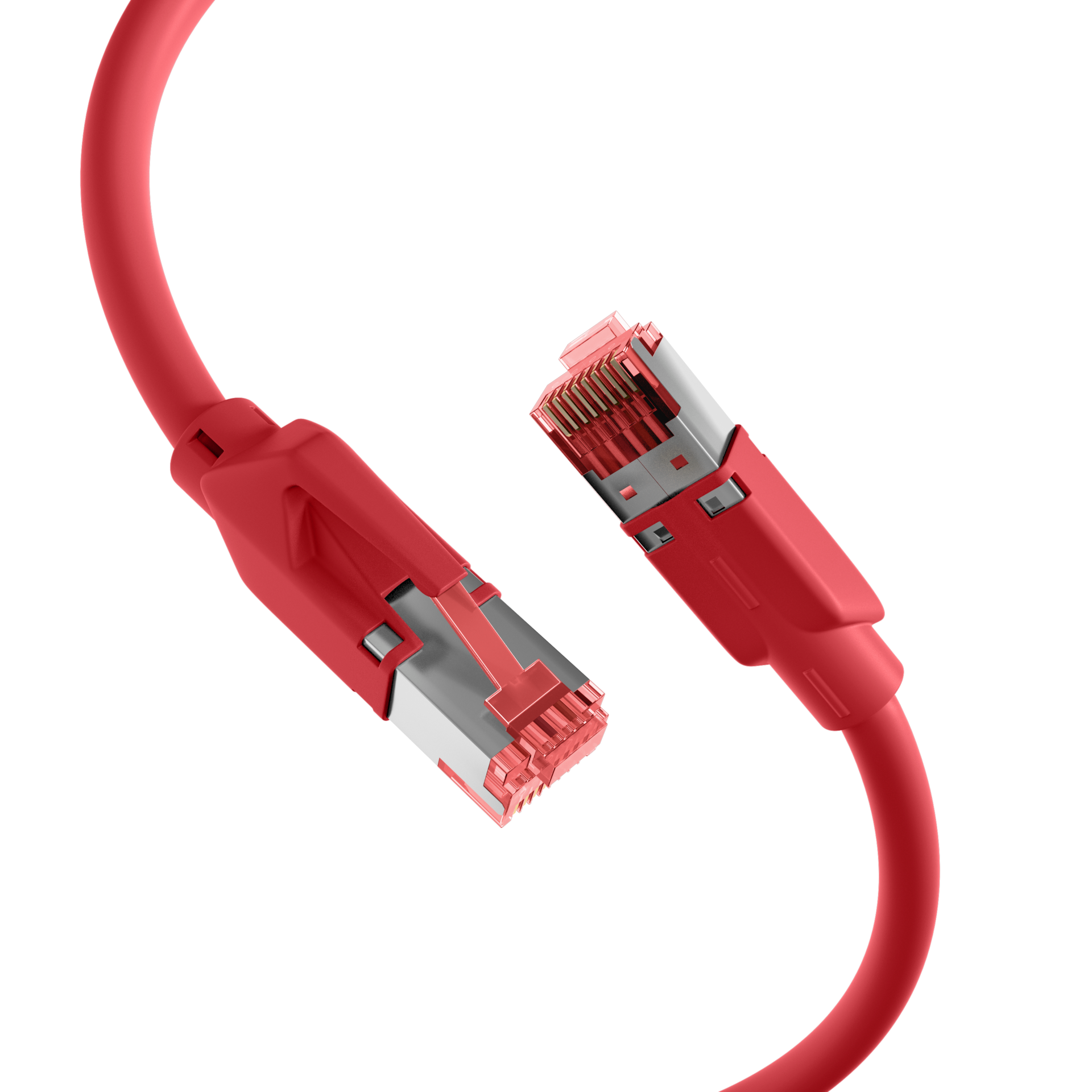

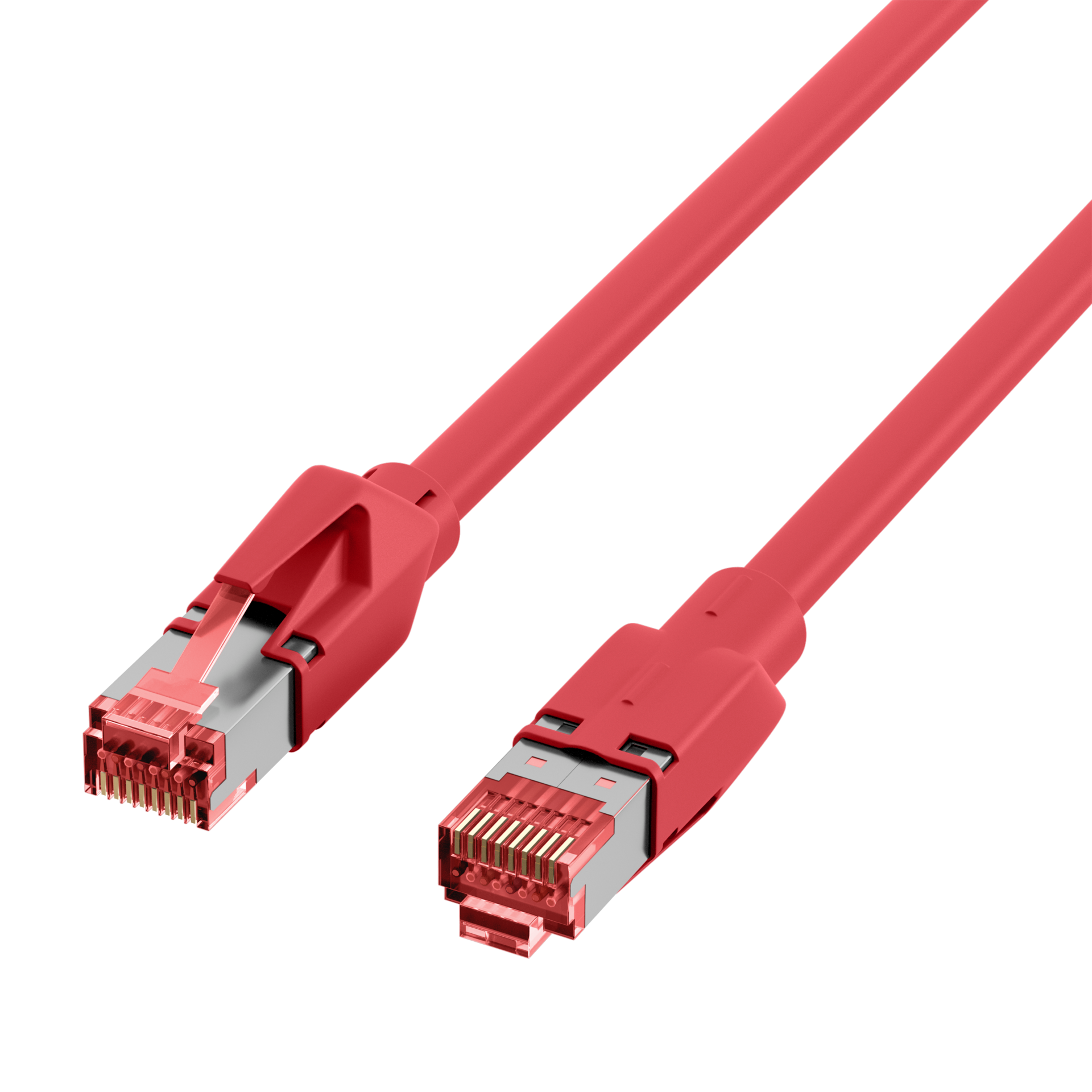

RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 rot 0,5m
Artikelnummer:
K8210RT.0,50
EAN Nr.:
4049759015527
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 rot 0,5m
Das in Europa gefertigte Cat.6A RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet Anwendungen. Zusammengesetzt ist das Patchkabel aus dem Cat.7 Rohkabel F6-90 S/F von Leoni-Kerpen und TM21 Steckern von Hirose.
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
Technische Eigenschaften
| AWG-Querschnitt: | 27/7 |
|---|---|
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5.7 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | 28,5 mm |
| Farbe der Knickschutztülle: | gelb |
| Halogenfrei: | nach IEC60754-2 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 5000 MΩ |
| Kabelaufdruck: | Cat.6 U/UTP AWG24/7 stranded x 4pairs LSZH cable www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Leoni-Kerpen F6-90 S/F |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| NVP-Wert: | 78 % |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM21 rot |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: | ANSI/TIA-568-C.2 |
| Übertragung: | 10Gbit |

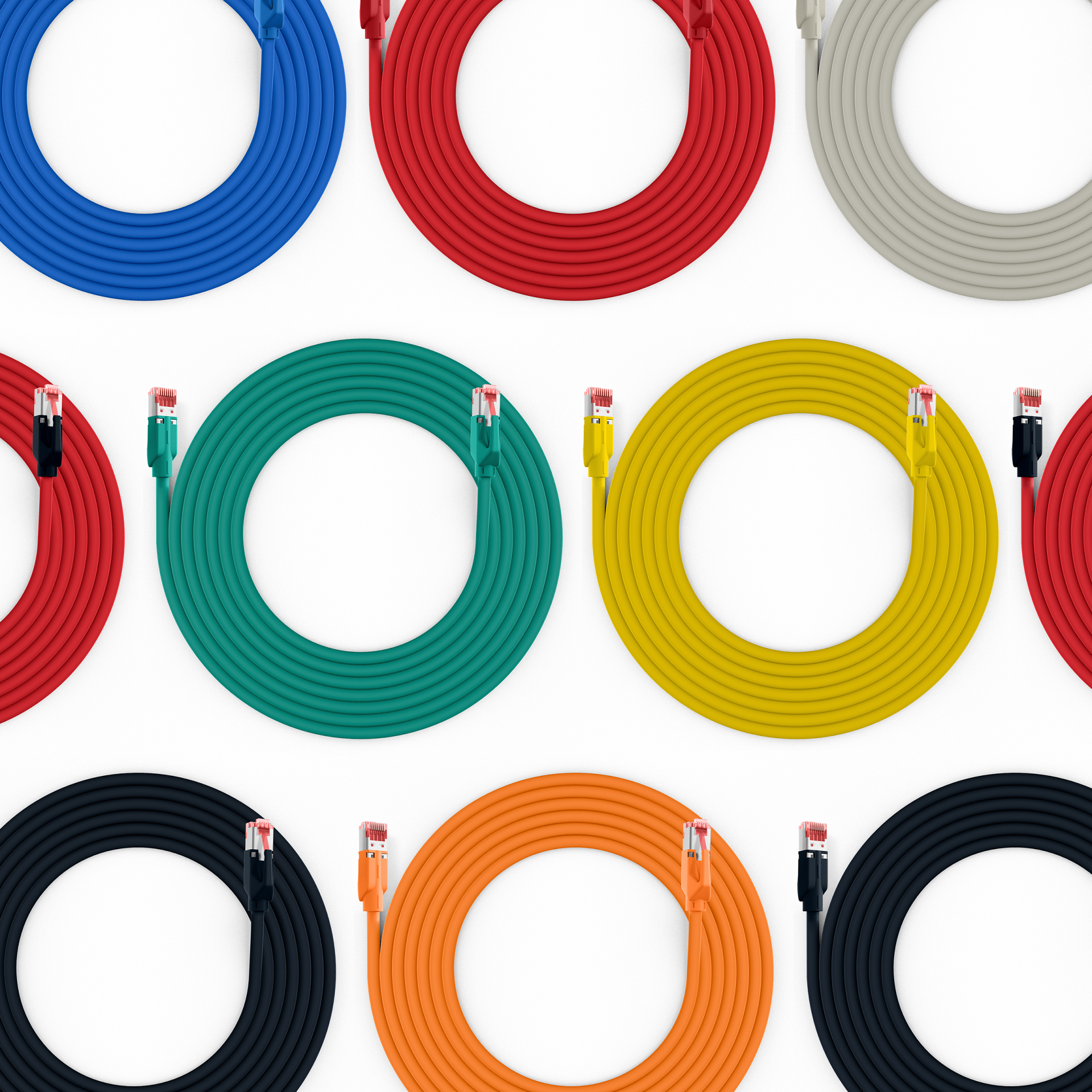

Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| K8210BL.10 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 blau 10m | 10,0 m | ±5 % | |
| K8210BL.3 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 blau 3m | 3,0 m | ±5 % | |
| K8210GE.0,50 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 0,5m | 0.5 m | ±5 % | |
| K8210GE.1,5 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 1,5m | 1,5 m | ±5 % | |
| K8210GE.2,5 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 2,5m | 2,5 | ±5 | |
| K8210GE.3 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 3m | 3,0 m | ±5 % | |
| K8210GE.5 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 5m | 5.0 m | ±5 % | |
| K8210GN.0,50 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grün 0,5m | 0.5 m | ±5 % | |

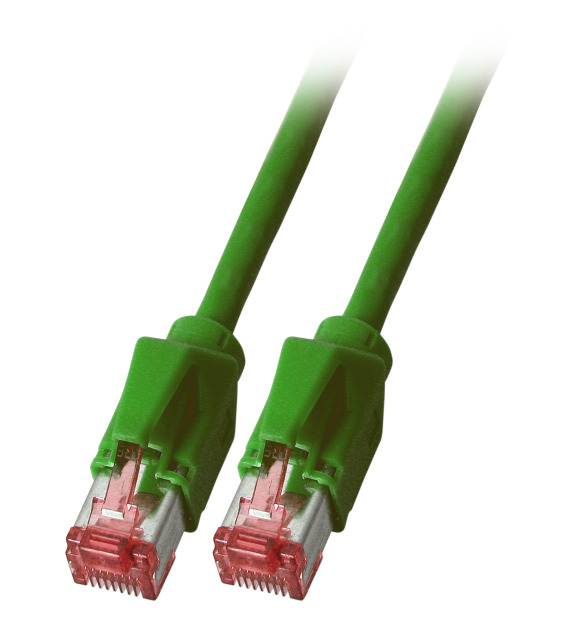

| K8210GN.1 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grün 1m | 1,0 m | ±5 % | |
| K8210GN.1,5 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grün 1,5m | 1,5 m | ±5 % | |
| K8210GN.20 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grün 20m | 20.0 m | ±5 % | |
| K8210GR.10 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grau 10m | 10,0 m | ±5 % | |
| K8210GR.20 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grau 20m | 20.0 m | ±5 % | |
| K8210GR.30 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grau 30m | 30,0 m | ±5 % | |
| K8210RT.0,50 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 rot 0,5m | 0.5 m | ±5 % | |
| K8210RT.1 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 rot 1m | 1,0 m | ±5 % | |
| K8210RT.3 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 rot 3m | 3,0 m | ±5 % |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de/kontakt
