RJ45 Patchkabel Cat.6A S/FTP FR HF

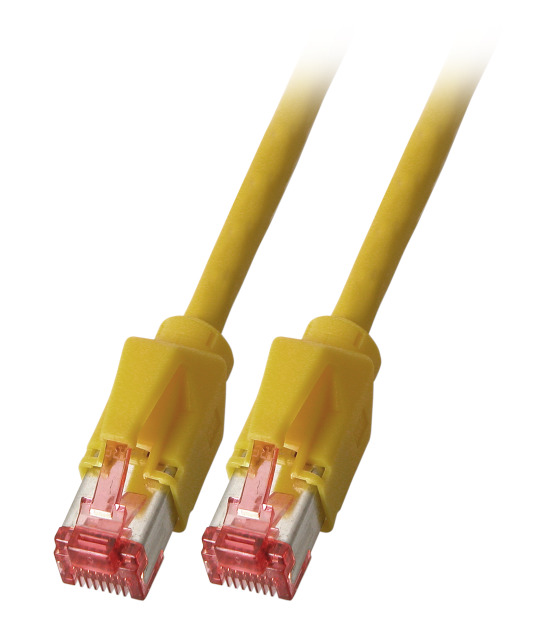

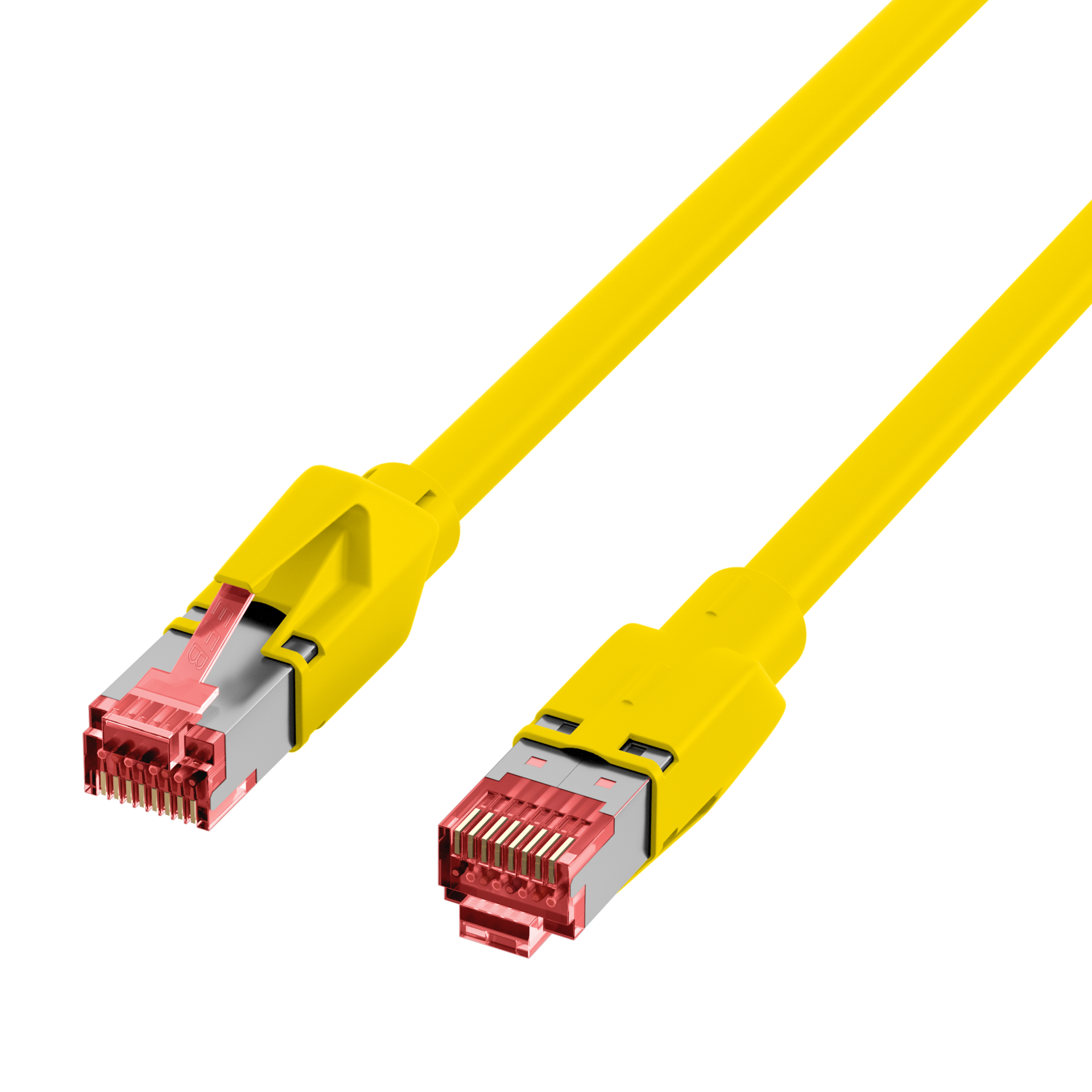

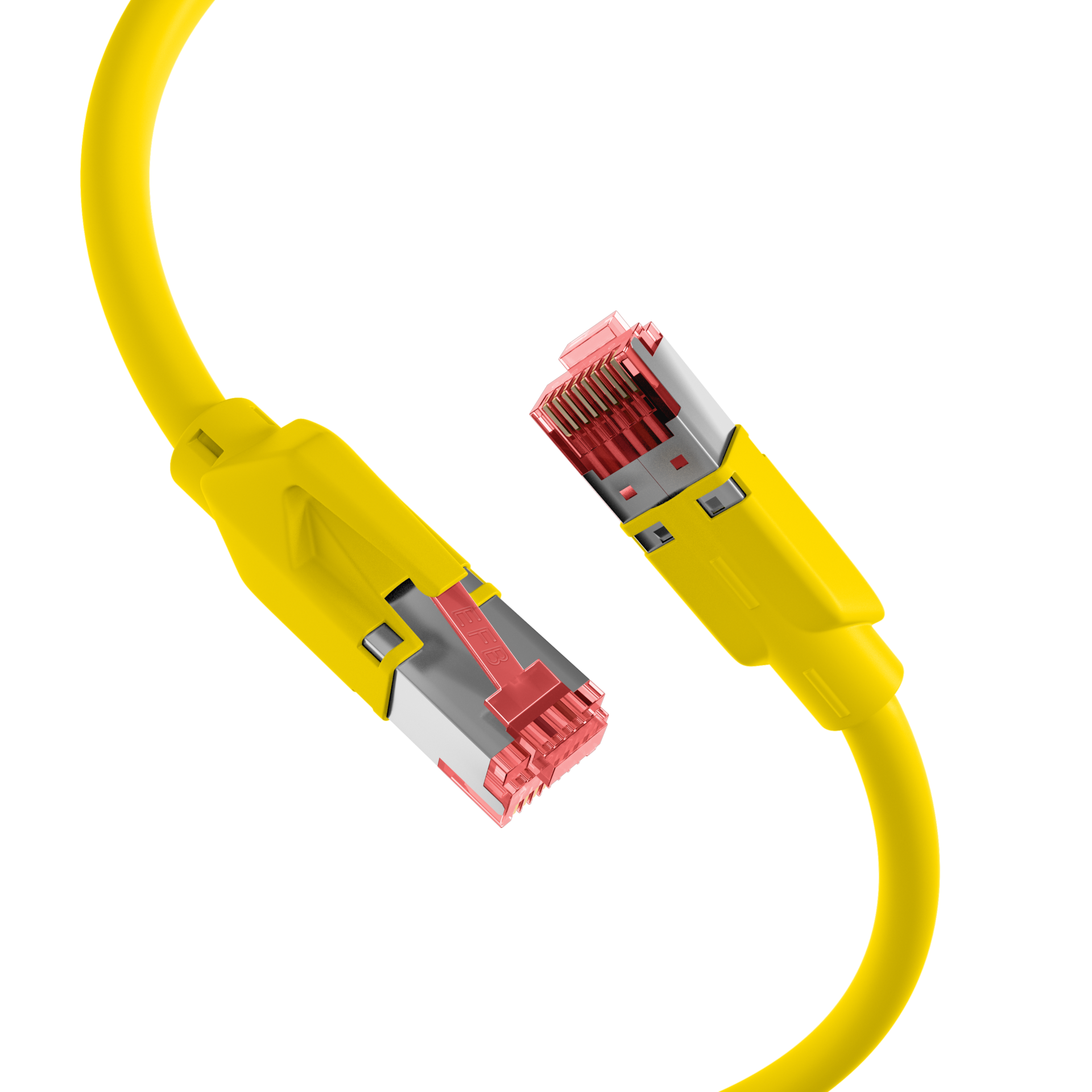

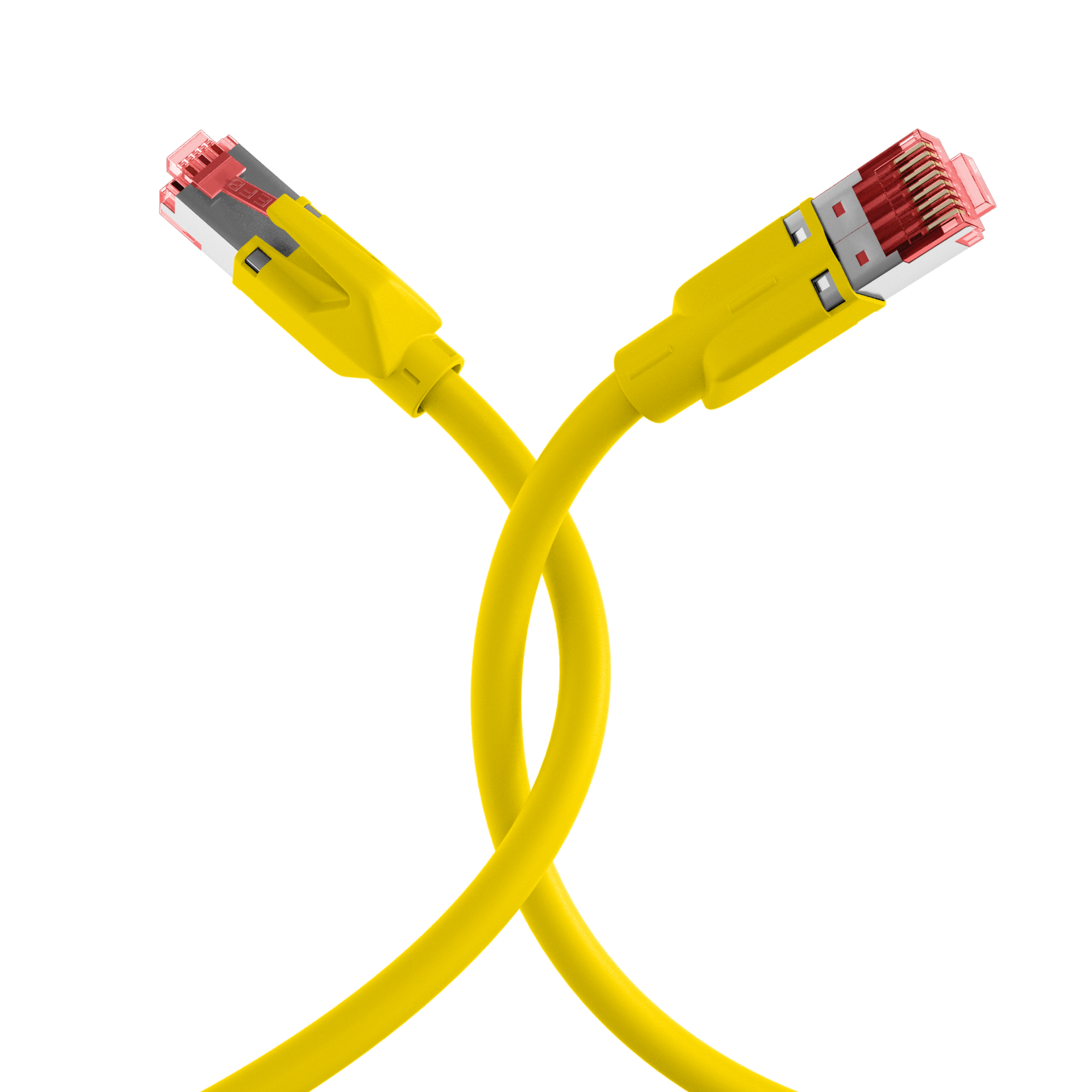

RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 5m
Artikelnummer:
K8210GE.5
EAN Nr.:
4049759015275
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 5m
Das in Europa gefertigte Cat.6A RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet Anwendungen. Zusammengesetzt ist das Patchkabel aus dem Cat.7 Rohkabel F6-90 S/F von Leoni-Kerpen und TM21 Steckern von Hirose.
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
| AWG-Querschnitt: | 27/7 |
|---|---|
| Ausführung: | geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5,7 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | 28,5 mm |
| Einsatzort: | Industrial Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | gelb |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 5000 MΩ |
| Kabelaufdruck: | Cat.6 U/UTP AWG24/7 stranded x 4pairs LSZH cable www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Leoni-Kerpen F6-90 S/F |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| NVP-Wert: | 78 % |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM21 rot |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥ 750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: | ANSI/TIA-568-C.2 |
| Übertragung: | 10Gbit |
Technische Eigenschaften
| AWG-Querschnitt: | 27/7 |
|---|---|
| Ausführung: | geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5,7 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | 28,5 mm |
| Einsatzort: | Industrial Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | gelb |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 5000 MΩ |
| Kabelaufdruck: | Cat.6 U/UTP AWG24/7 stranded x 4pairs LSZH cable www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Leoni-Kerpen F6-90 S/F |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| NVP-Wert: | 78 % |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM21 rot |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥ 750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: | ANSI/TIA-568-C.2 |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| K8210BL.3 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 blau 3m | 3,0 m | ±5 % | |
| K8210GE.3 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 3m | 3,0 m | ±5 % | |
| K8210GE.5 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 5m | 5,0 m | ±5 % | |
| K8210GN.20 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grün 20m | 20,0 m | ±5 % | |
| K8210GR.30 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grau 30m | 30,0 m | ±5 % | |
| K8210RT.2 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 rot 2m | 2,0 m | ±5 % |
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 5m
Das in Europa gefertigte Cat.6A RJ45 Patchkabel gewährleistet sehr gute Eigenschaften für 10 Gigabit Ethernet Anwendungen. Zusammengesetzt ist das Patchkabel aus dem Cat.7 Rohkabel F6-90 S/F von Leoni-Kerpen und TM21 Steckern von Hirose.
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
Querschnitt 4 x 2 x AWG27/7
Montierte Knickschutztülle
| AWG-Querschnitt: | 27/7 |
|---|---|
| Ausführung: | geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5,7 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | 28,5 mm |
| Einsatzort: | Industrial Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | gelb |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 5000 MΩ |
| Kabelaufdruck: | Cat.6 U/UTP AWG24/7 stranded x 4pairs LSZH cable www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Leoni-Kerpen F6-90 S/F |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| NVP-Wert: | 78 % |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM21 rot |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥ 750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: | ANSI/TIA-568-C.2 |
| Übertragung: | 10Gbit |
| AWG-Querschnitt: | 27/7 |
|---|---|
| Ausführung: | geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5,7 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | 28,5 mm |
| Einsatzort: | Industrial Ethernet, Rechenzentrum, Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | gelb |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 5000 MΩ |
| Kabelaufdruck: | Cat.6 U/UTP AWG24/7 stranded x 4pairs LSZH cable www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Leoni-Kerpen F6-90 S/F |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| NVP-Wert: | 78 % |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM21 rot |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥ 750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: | ANSI/TIA-568-C.2 |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| K8210BL.3 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 blau 3m | 3,0 m | ±5 % | |
| K8210GE.3 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 3m | 3,0 m | ±5 % | |
| K8210GE.5 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 gelb 5m | 5,0 m | ±5 % | |
| K8210GN.20 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grün 20m | 20,0 m | ±5 % | |
| K8210GR.30 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 grau 30m | 30,0 m | ±5 % | |
| K8210RT.2 | RJ45 Patchkabel Cat.6A S/FTP FR HF Kerpen F6-90 TM21 rot 2m | 2,0 m | ±5 % |
