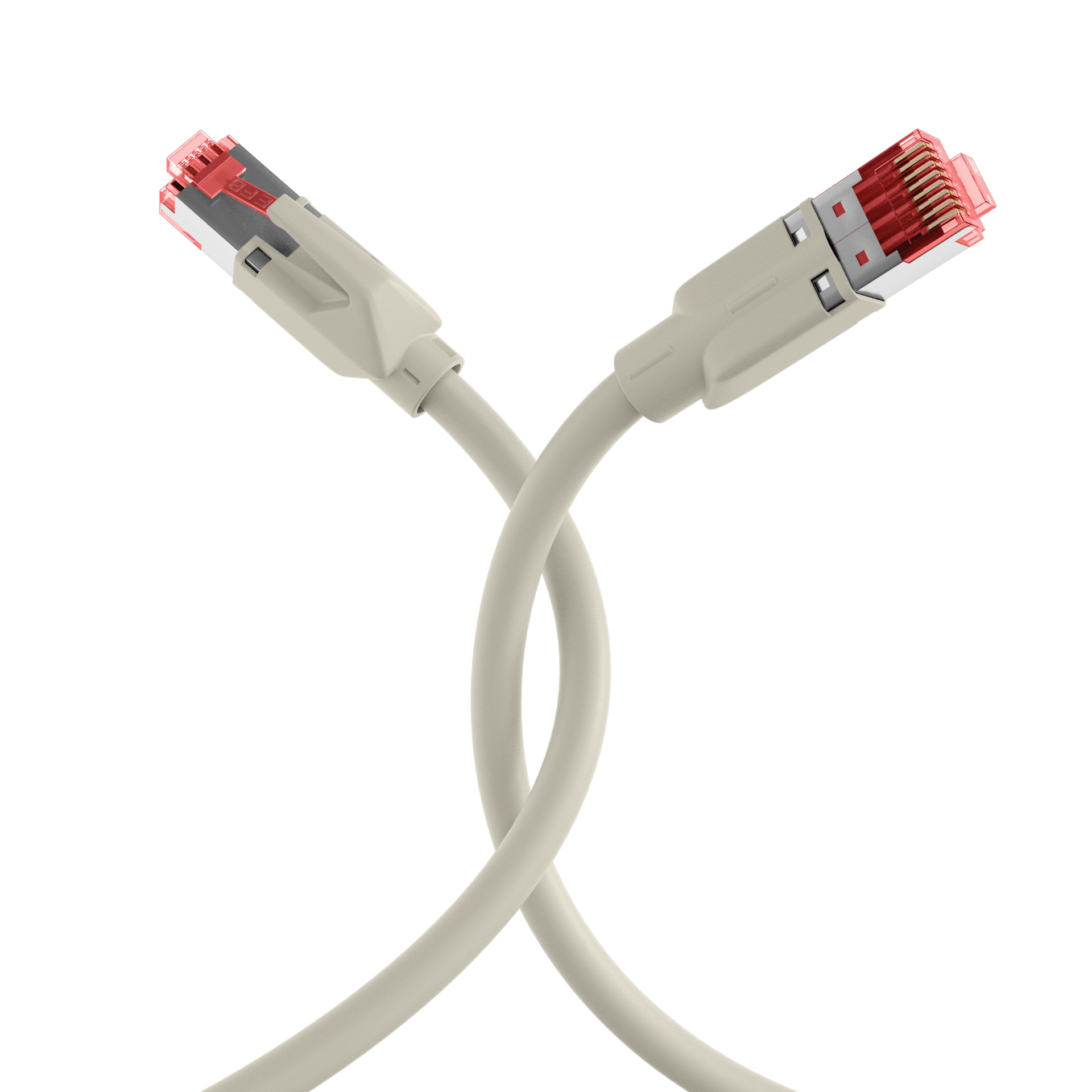

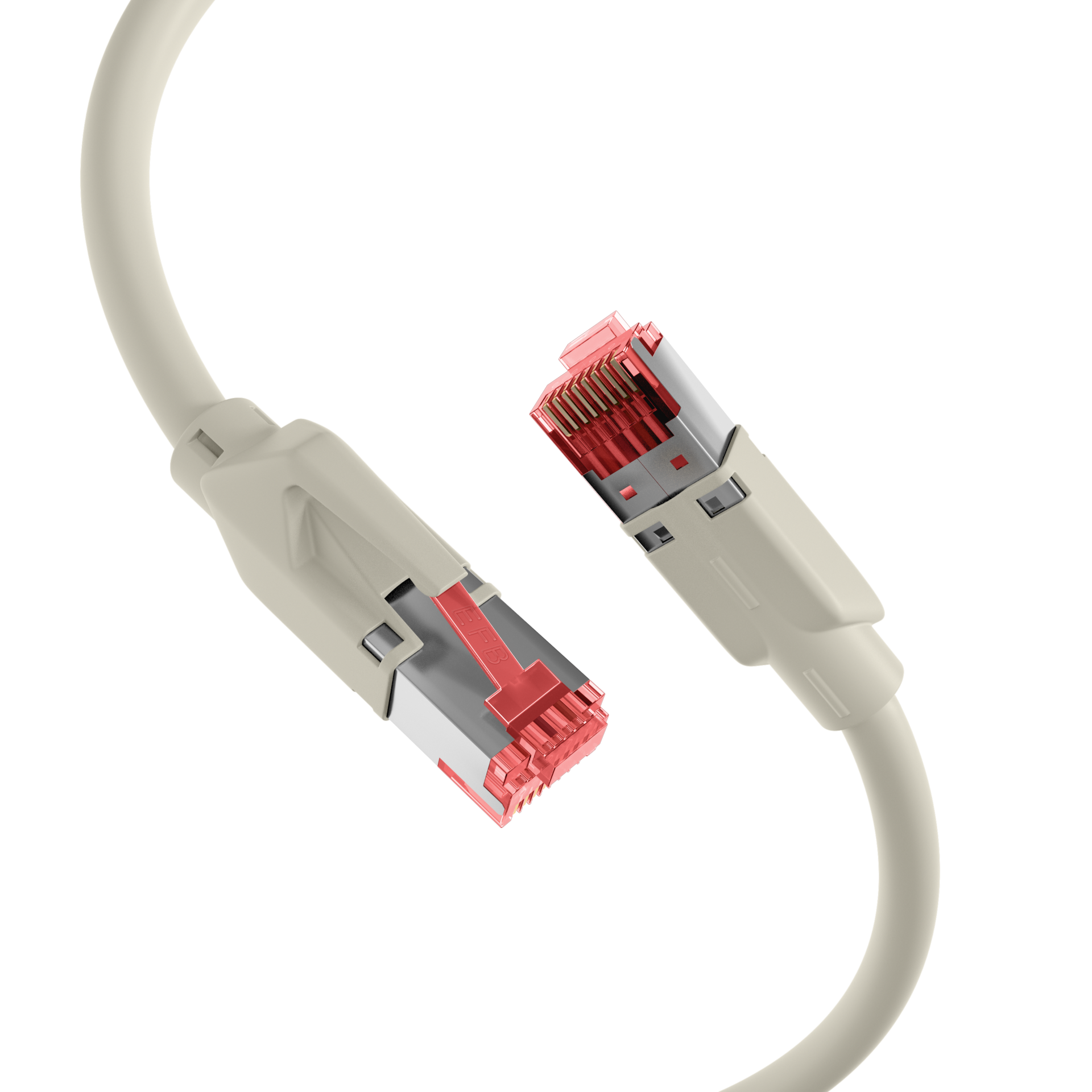

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 0,15m
Artikelnummer:
K8051.0,15
EAN Nr.:
4049759198176
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist dabei bis zu 500 MHz.
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist dabei bis zu 500 MHz.
Technische Eigenschaften
Ausführung: | Geschirmt |
---|---|
Steckverbindertyp Anschluss 1: | RJ45 8(8) |
Steckverbindertyp Anschluss 2: | RJ45 8(8) |
Kategorie: | 6A (TIA) |
Mantel-Farbe: | grau |
AWG-Querschnitt: | 27/7 |
Ausführung flammwidrig: | Ja |
Außendurchmesser des Kabels: | 5,9 mm |
Bandbreite: | 500MHz |
Belegung: | nach TIA/EIA 568B |
Betriebs-/Bemessungsspannung: | max. 50 V DC |
Biegeradius: | >25 mm |
Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
Euroklasse: | Eca |
Farbe der Knickschutztülle: | grau |
Flammwidrig: | nach IEC60332-1 |
Geeignet für Schutzart (IP): | IP20 |
Gesamtabschirmung: | ca. 45 % |
Halogen frei: | nach IEC60754-2 |
Halogenfrei: | Ja |
Harmonisierte Norm: | EN 50575 |
Impedanz: | 100 ±25 Ω |
Isolationswiderstand: | > 2000 MΩ |
Kabelkonstruktion: | 4x2 |
Kabeltyp: | S/FTP |
Knickschutztülle: | aufgesteckt |
Kontakte: | Vergoldet |
Leitermaterial: | Kupfer |
Leiterwiderstand DC: | 170 Ω/km |
Längenaufdruck: | Nein |
Mantelmaterial: | LSZH |
NVP-Wert: | 79 % |
POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
Pinbelegung: | 1:1 |
Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
Rasthebelschutz: | Ja |
Raucharm: | nach IEC61034 |
Rohkabel: | Cat.7 |
Schirmkontaktierung: | 360° Schirmbefestigung |
Schleifenwiderstand: | < 340 Ω/km |
Steckertyp: | TM21 rot |
Steckverbinder: | IEC 60603-7-51 |
Steckzyklen: | ≥750 |
Strombelastbarkeit: | max. 1 A |
Temperaturbereich (Betrieb): | -20 – 60 °C |
Temperaturbereich (Installation): | 0 – 50 °C |
Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
Widerstandsunsymmetrie: | < 3 % |
Ölbeständig nach EN 60811-2-1: | Nein |
Ölbeständig nach EN 60811-404: | Nein |
Übertragung: | 10Gbit |
Varianten
Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
---|---|---|---|---|
K8051.0,15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 0,15m | 0,15 m | ±5 % | |
K8051.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 0,25m | 0,25 m | ±5 % | |
K8051.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 0,5m | 0,5 m | ±5 % | |
K8051.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 1m | 1,0 m | ±5 % | |
K8051.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 1,5m | 1,5 m | ±5 % | |
K8051.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 2m | 2,0 m | ±5 % | |
K8051.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 3m | 3,0 m | ±5 % | |
K8051.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 5m | 5,0 m | ±5 % | |
K8051.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 7,5m | 7,5 m | ±5 % | |
K8051.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 10m | 10,0 m | ±5 % | |
K8051.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 15m | 15,0 m | ±5 % | |
K8051.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 20m | 20,0 m | ±5 % | |
K8051.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 25m | 25,0 m | ±5 % | |
K8051.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 30m | 30,0 m | ±5 % | |
K8051.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 40m | 40,0 m | ±5 % | |
K8051.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 grau 50m | 50,0 m | ±5 % |
