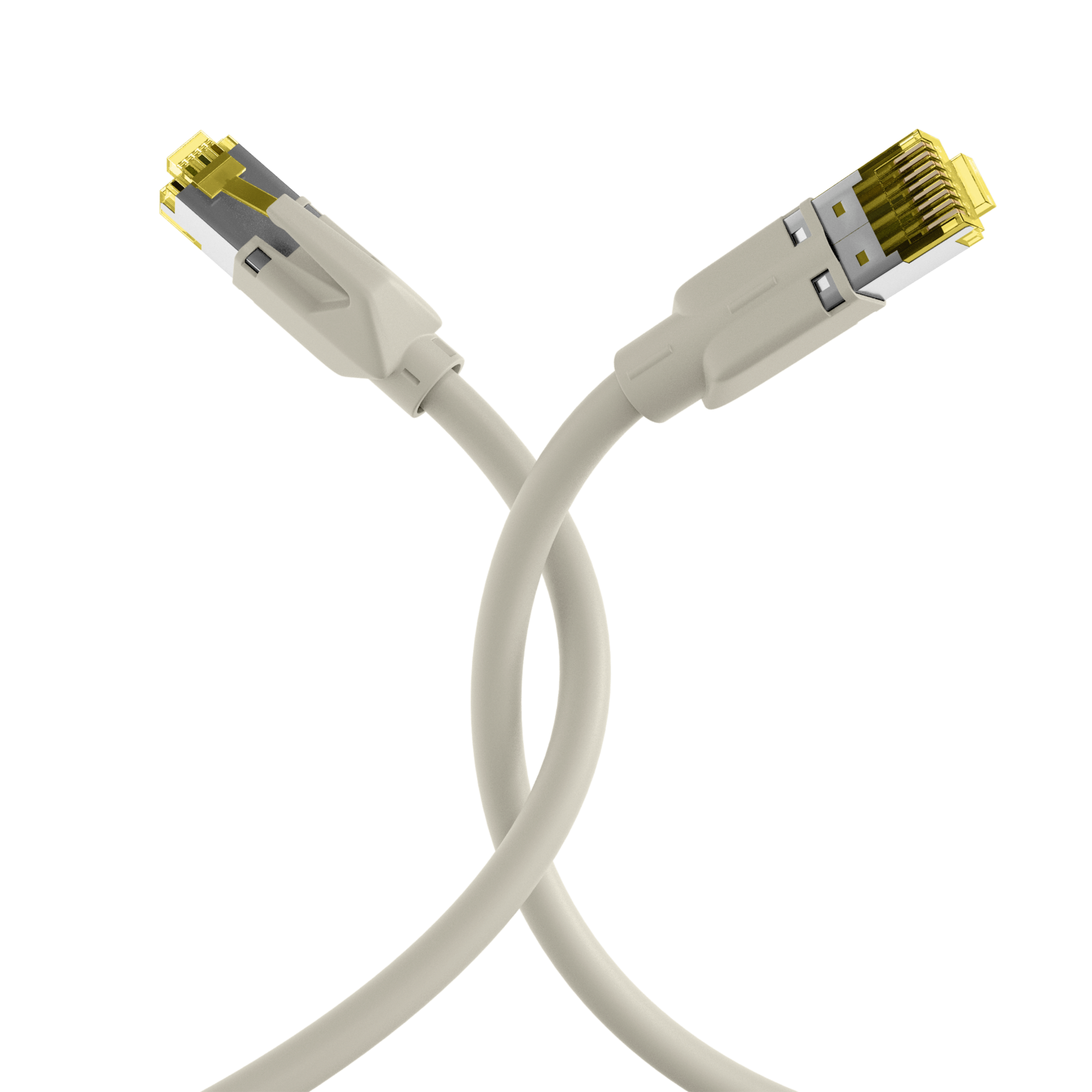

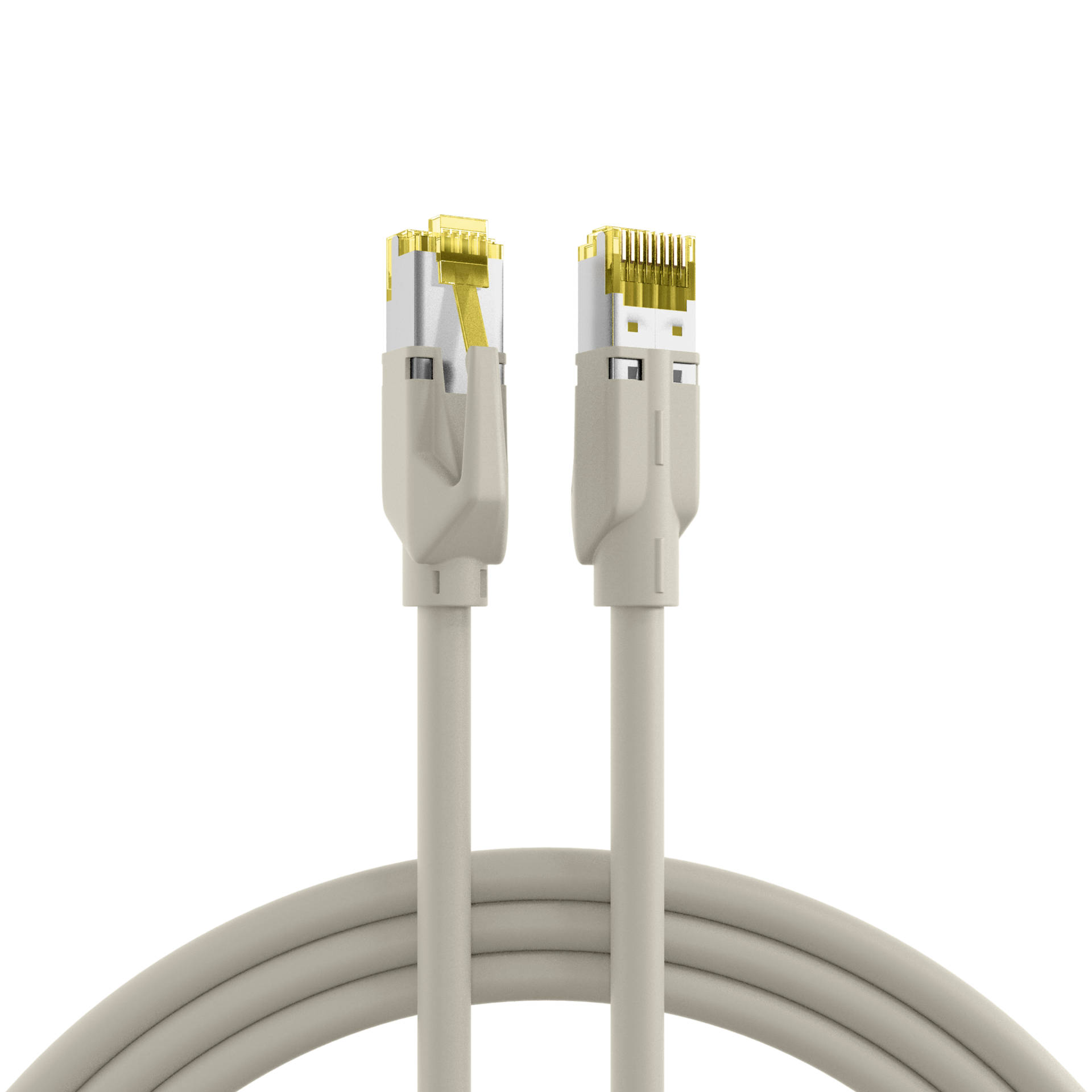

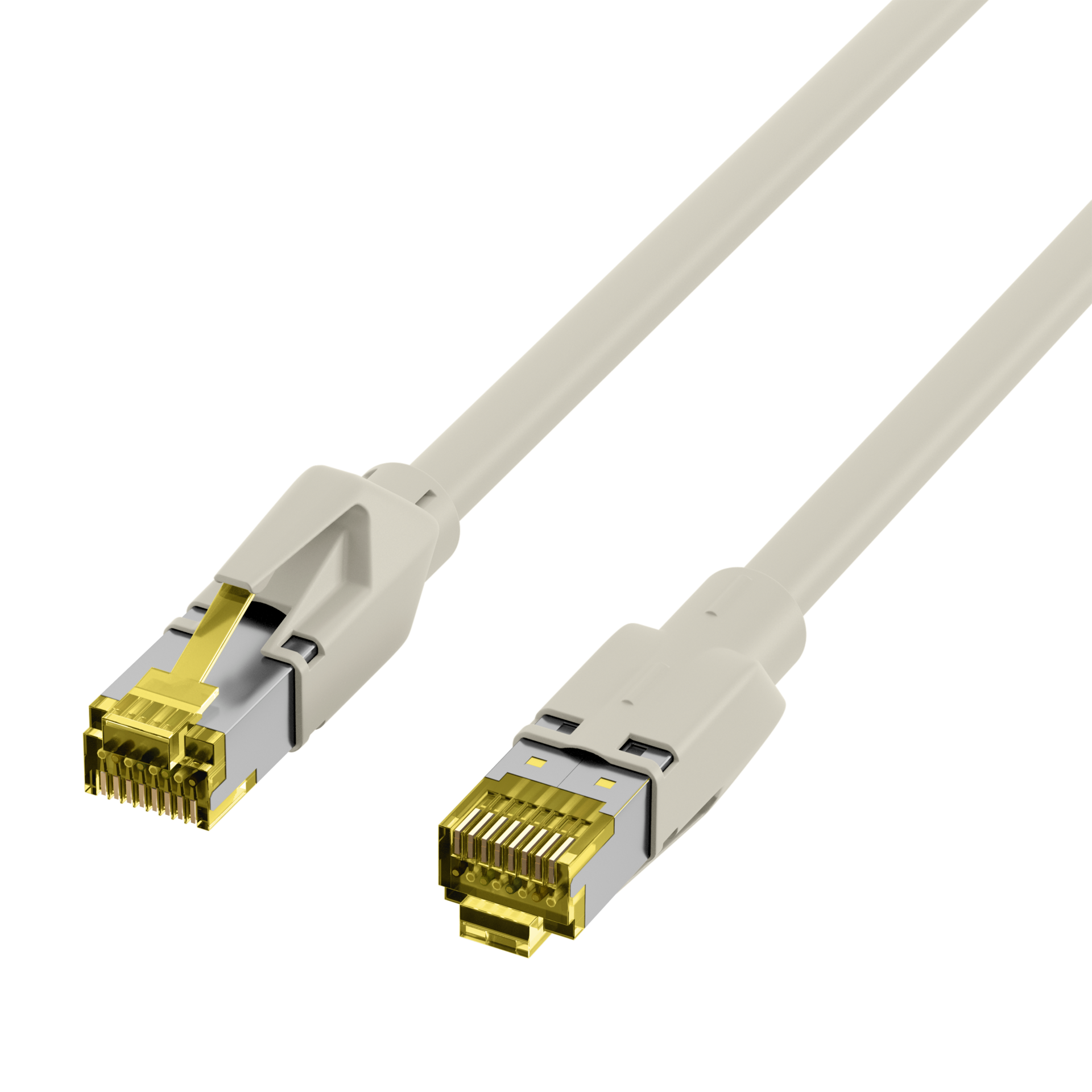

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 0,15m
Artikelnummer:
K8560GR.0,15
EAN Nr.:
4049759236687
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von bis zu 500 MHz wird damit erreicht.
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von bis zu 500 MHz wird damit erreicht.
Technische Eigenschaften
| (Halogenfrei): | Ja |
|---|---|
| AWG-Querschnitt: | 26/7 |
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,9 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Einsatzort: | Rechenzentrum |
| Euroklasse: | Eca |
| Farbe der Knickschutztülle: | grau |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | ca. 45 % |
| Halogen frei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Draka UC900 SS27 |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | grau |
| Mantel-Material: | LSZH |
| NVP-Wert: | 79 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM31 gelb |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Widerstandsunsymmetrie: | 3 % |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8560GR.0,15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 0,15m | 0.15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 0,25m | 0.25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 2m | 2,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 3m | 3,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 5m | 5.0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 7,5m | 7.5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 10m | 10,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560GR.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 15m | 15,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8560GR.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 20m | 20.0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8560GR.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 25m | 25.0 m | PoE nach IEEE802.3af | ±5 % | |
| K8560GR.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 30m | 30,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8560GR.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 40m | 40.0 m | Nein | ±5 % | |
| K8560GR.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 grau 50m | 50.0 m | Nein | ±5 % |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de/kontakt
