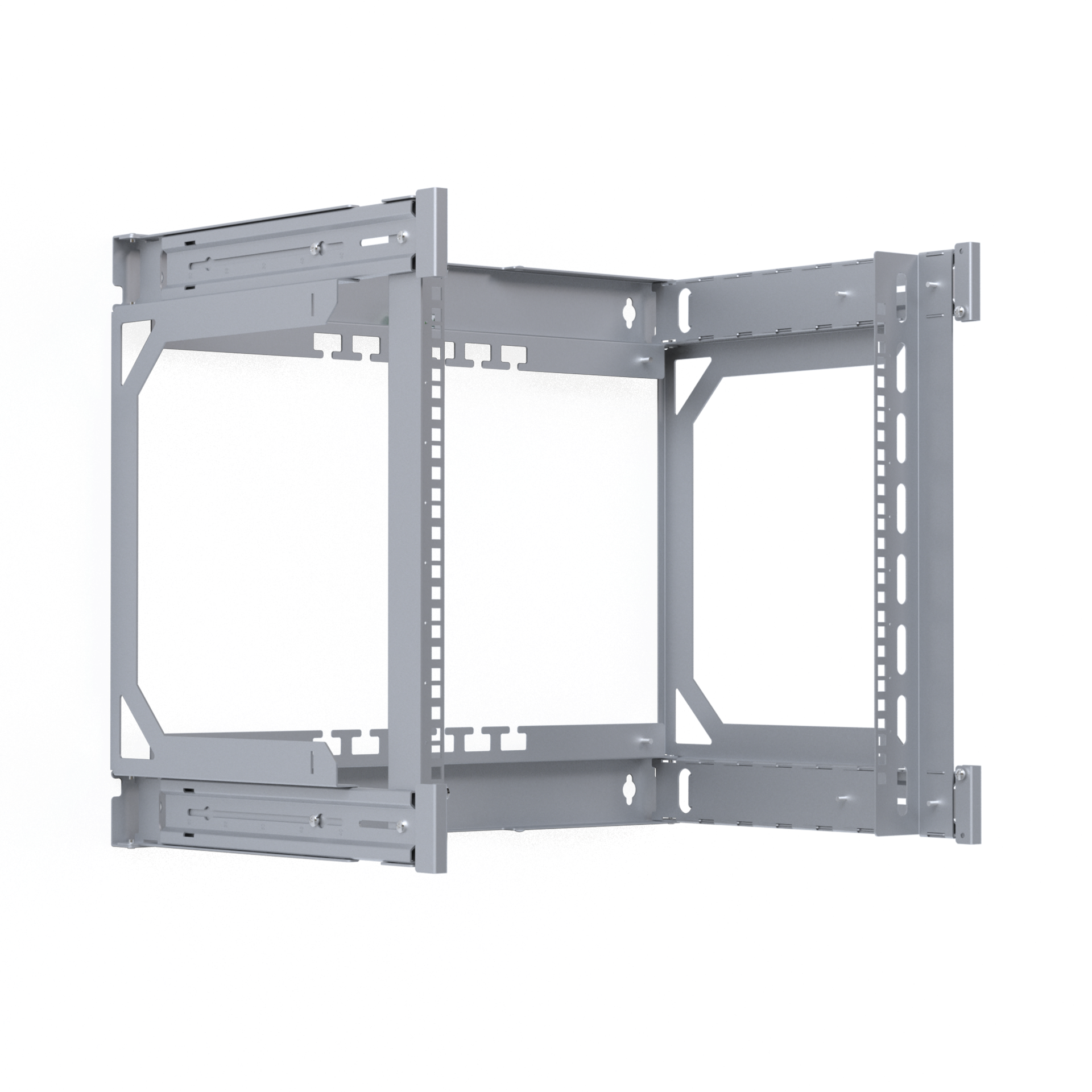

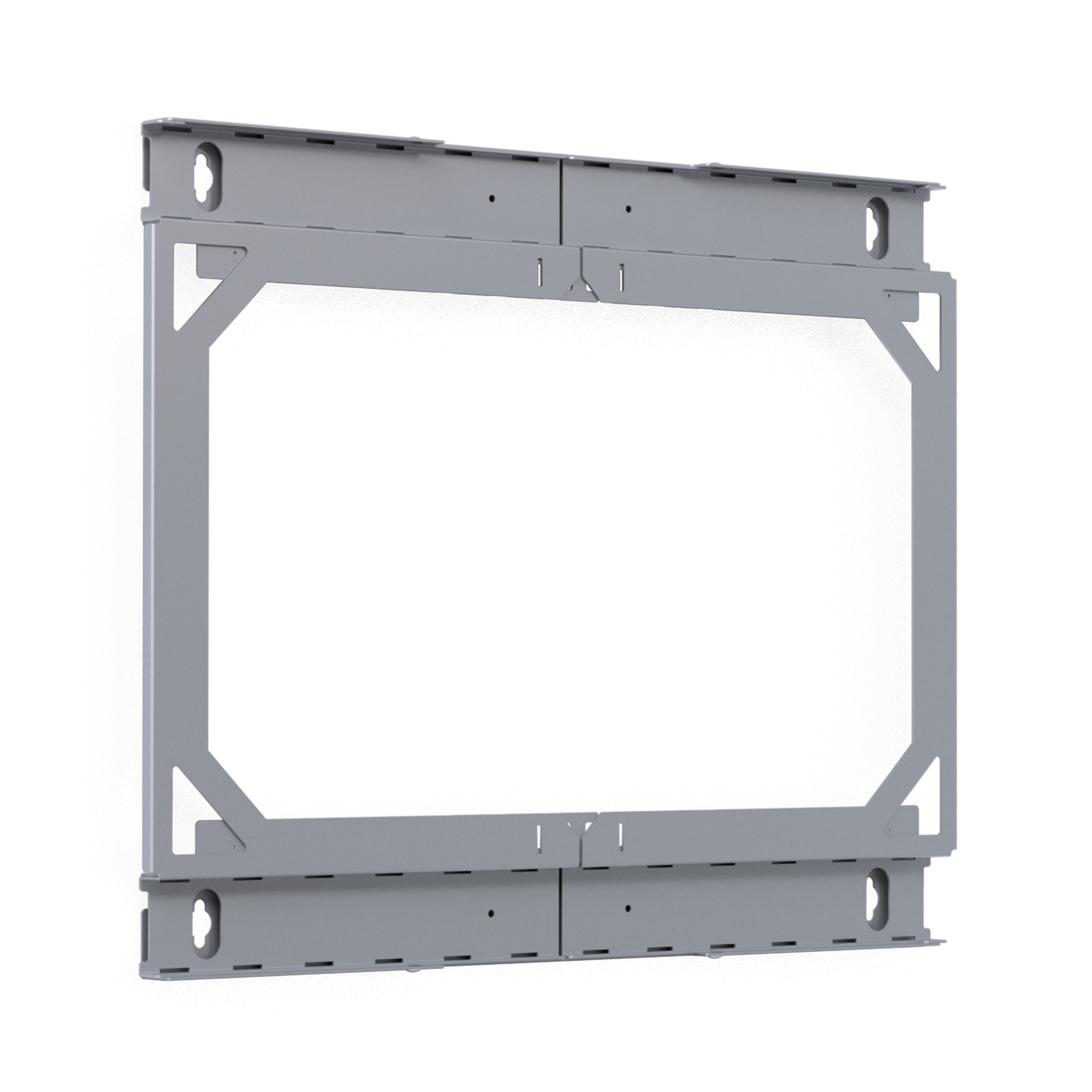

Rückrahmen für X-Rack Wandgehäuse

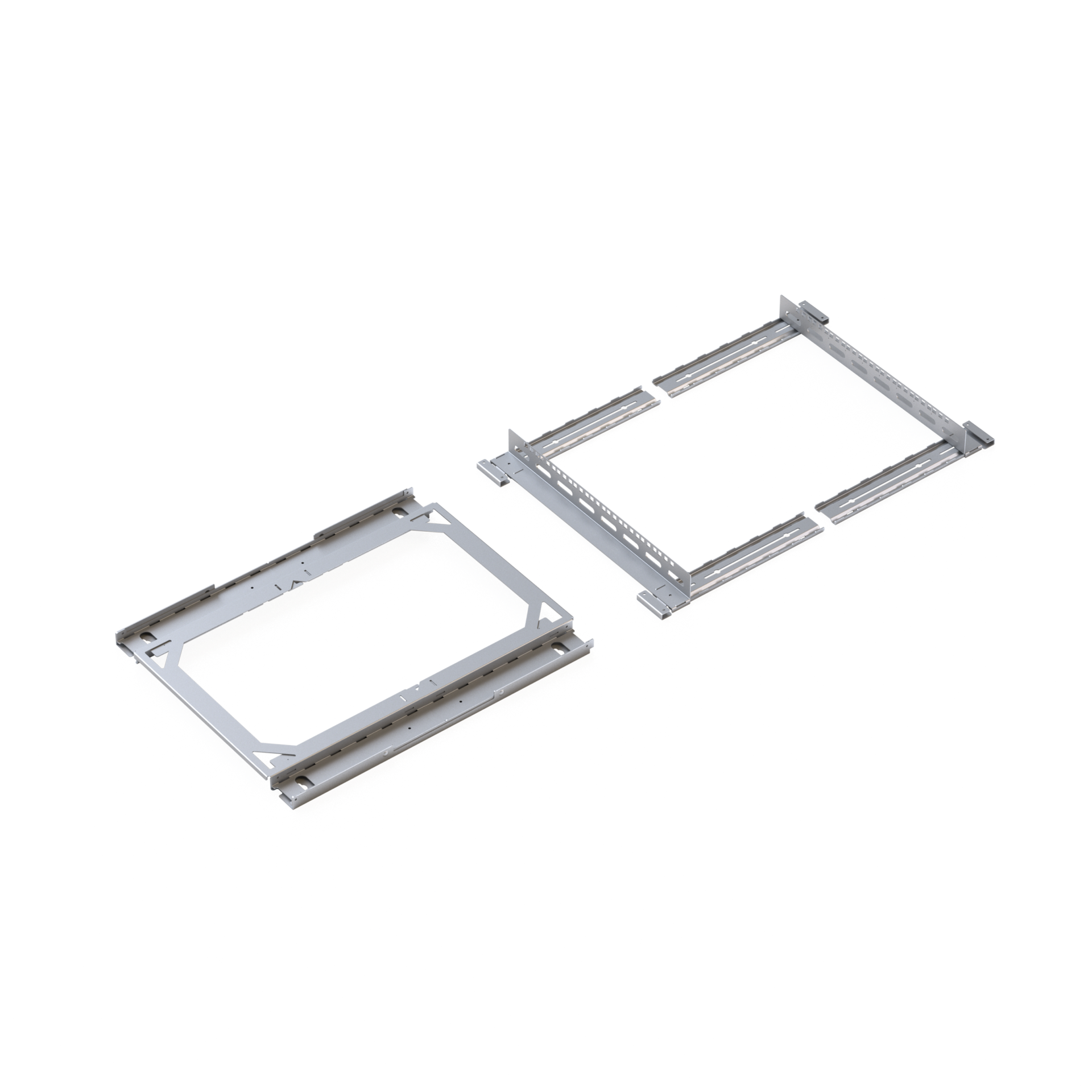

Rückrahmen für X-Rack Wandgehäuse 400-600mm 9HE 600x500mm verzinkt 1/3
Artikelnummer:
WGX-BF09
EAN Nr.:
4049759323042
Produktinformationen für Rückrahmen für X-Rack Wandgehäuse 400-600mm 9HE 600x500mm verzinkt 1/3
Neue Generation 19” Wandgehäuse, welche dem Installateur 100% Flexibilität während der Installation liefert.
Der Montageprozess des Gehäuses findet während bzw. nach der Installation der 19“ Einbaukomponenten und Verkabelung statt. Alle äußeren Elemente (Seitenwände, Dach und Boden sowie Fronttür) werden nach Abschluss der Installation montiert. Durch separate Lieferung des Grundrahmens und der Außenteile kann die Gehäusefarbe auch später frei gewählt werden.

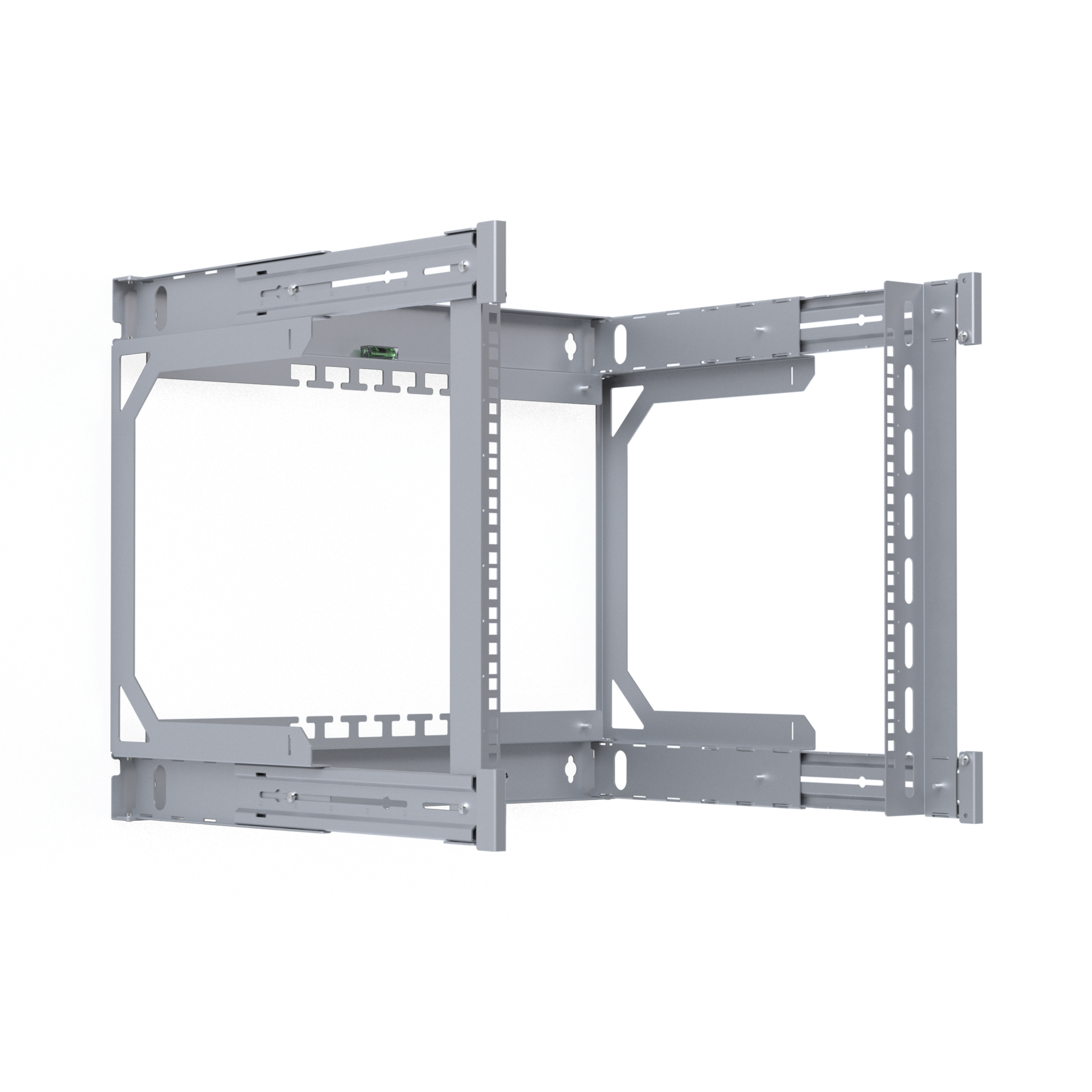

Grundgestell für 19” Wandgehäuse „X-Rack“, tiefenverstellbar auf 400, 450, 500, 550 und 600 mm
19” Profile zusätzlich tiefenverstellbar
100% Schutz gegen Montagefehler durch identische Dach- und Bodenbaugruppe
Traglast 60 kg bei statisch gleichmäßiger Verteilung
Schutzart IP20 bei Verwendung der Außenkomponenten
Material Stahl El-verzinkt sorgt für hohe Qualität

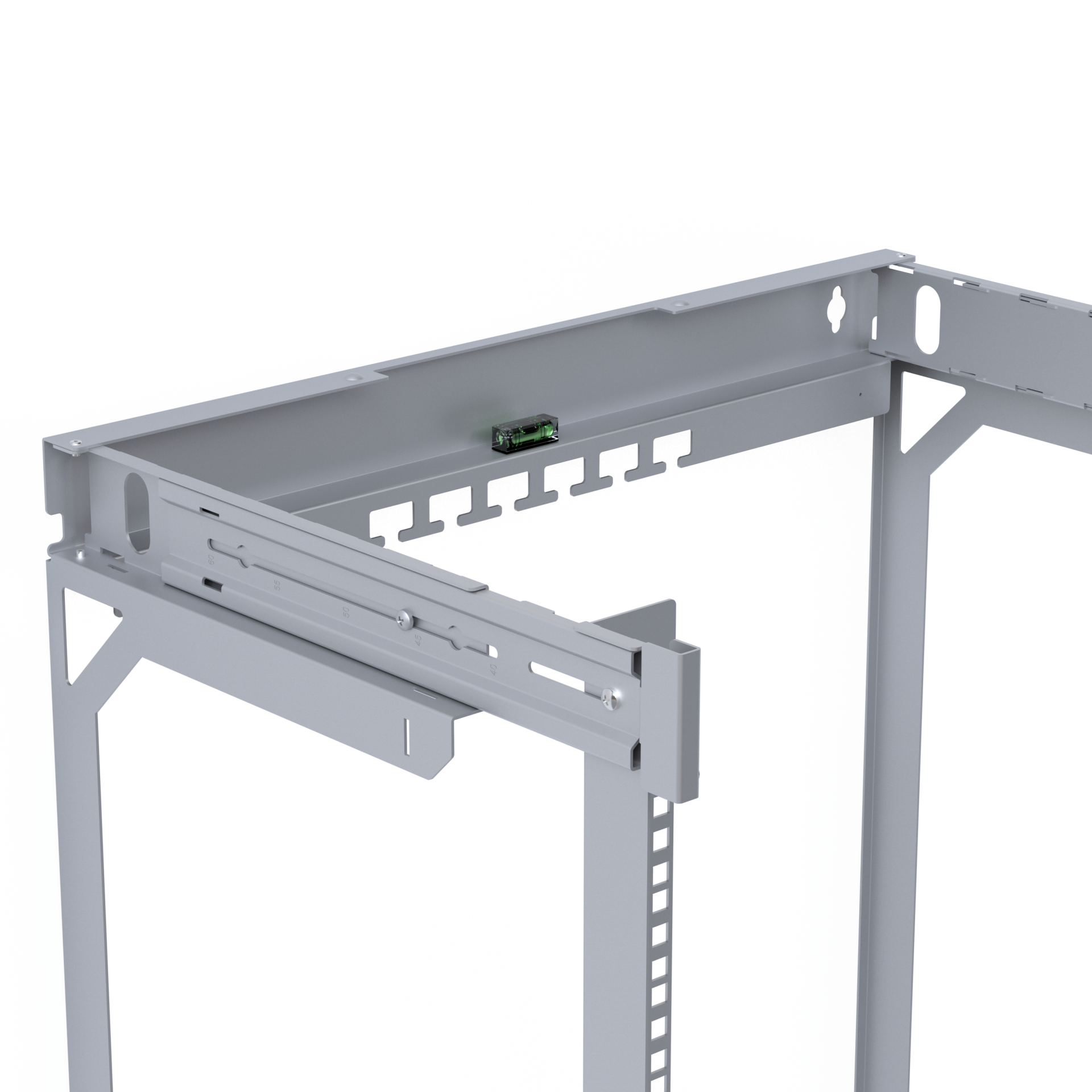

Integrierte Kabelabfangung rückseitig oben und unten
Außenkomponenten sind separat bestellbar
Erdungsbolzen M5 an allen vier Gestellecken
Allgemeine Daten:
Rastermaß 19” Zoll / 482,6 mm
Material & Oberfläche El-verzinkter Stahl Z275
Schutzart IP20
Max. Traglast 60 kg
Breite 600 mm
Höhe 9HE:500 mm / 12HE:600 mm / 15HE 766 mm
Tiefe Verstellbar 400 mm, 450 mm, 500 mm, 550 mm, 600 mm
Wandbefestigung Öffnungen für je 2 x M8 Schrauben oben und unten
Verpackung Packstück Nr. 1 von 3, recycelter Karton
Der Montageprozess des Gehäuses findet während bzw. nach der Installation der 19“ Einbaukomponenten und Verkabelung statt. Alle äußeren Elemente (Seitenwände, Dach und Boden sowie Fronttür) werden nach Abschluss der Installation montiert. Durch separate Lieferung des Grundrahmens und der Außenteile kann die Gehäusefarbe auch später frei gewählt werden.
Grundgestell für 19” Wandgehäuse „X-Rack“, tiefenverstellbar auf 400, 450, 500, 550 und 600 mm
19” Profile zusätzlich tiefenverstellbar
100% Schutz gegen Montagefehler durch identische Dach- und Bodenbaugruppe
Traglast 60 kg bei statisch gleichmäßiger Verteilung
Schutzart IP20 bei Verwendung der Außenkomponenten
Material Stahl El-verzinkt sorgt für hohe Qualität
Integrierte Kabelabfangung rückseitig oben und unten
Außenkomponenten sind separat bestellbar
Erdungsbolzen M5 an allen vier Gestellecken
Allgemeine Daten:
Rastermaß 19” Zoll / 482,6 mm
Material & Oberfläche El-verzinkter Stahl Z275
Schutzart IP20
Max. Traglast 60 kg
Breite 600 mm
Höhe 9HE:500 mm / 12HE:600 mm / 15HE 766 mm
Tiefe Verstellbar 400 mm, 450 mm, 500 mm, 550 mm, 600 mm
Wandbefestigung Öffnungen für je 2 x M8 Schrauben oben und unten
Verpackung Packstück Nr. 1 von 3, recycelter Karton
Technische Eigenschaften
| Ausführung: | mit Festrahmen |
|---|---|
| Anzahl Packstücke: | 1 |
| Anzahl der Türen: | 0 |
| Art der Lüftung: | passiv |
| Ausführung der Oberfläche: | verzinkt |
| Ausführung der Profilschiene: | L-förmig |
| Mit Dachblech: | Nein |
| Mit Erdung: | Ja |
| Mit Fronttür: | Nein |
| Mit Seitenwänden: | Nein |
| Montage-Ebene: | vorne |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | X-Rack |
| Schutzart: | IP20 |
| Werkstoff: | Stahl |
| Zerlegbar: | Nein |
Varianten
| Art. Nr. | Bezeichnung | Breite | Traglast | Tiefe | Höhe | Anzahl der Höheneinheiten (HE) | |
|---|---|---|---|---|---|---|---|
| WGX-BF09 | Rückrahmen für X-Rack Wandgehäuse 400-600mm 9HE 600x500mm verzinkt 1/3 | 600 mm | 60 kg | 400-600 mm | 500 mm | 9 HE | |
| WGX-BF12 | Rückrahmen für X-Rack Wandgehäuse 400-600mm 12HE 600x600mm verzinkt 1/3 | 600 mm | 60 kg | 400-600 mm | 600 mm | 12 HE | |
| WGX-BF15 | Rückrahmen für X-Rack Wandgehäuse 400-600mm 15HE 600x766mm verzinkt 1/3 | 600 mm | 60 kg | 400-600 mm | 766 mm | 15 HE |
