Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung
Inhalt:
1 Stück
Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung
Artikelnummer:
BA71901L12OM4
EAN Nr.:
4049759284503
Produktinformationen für Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung

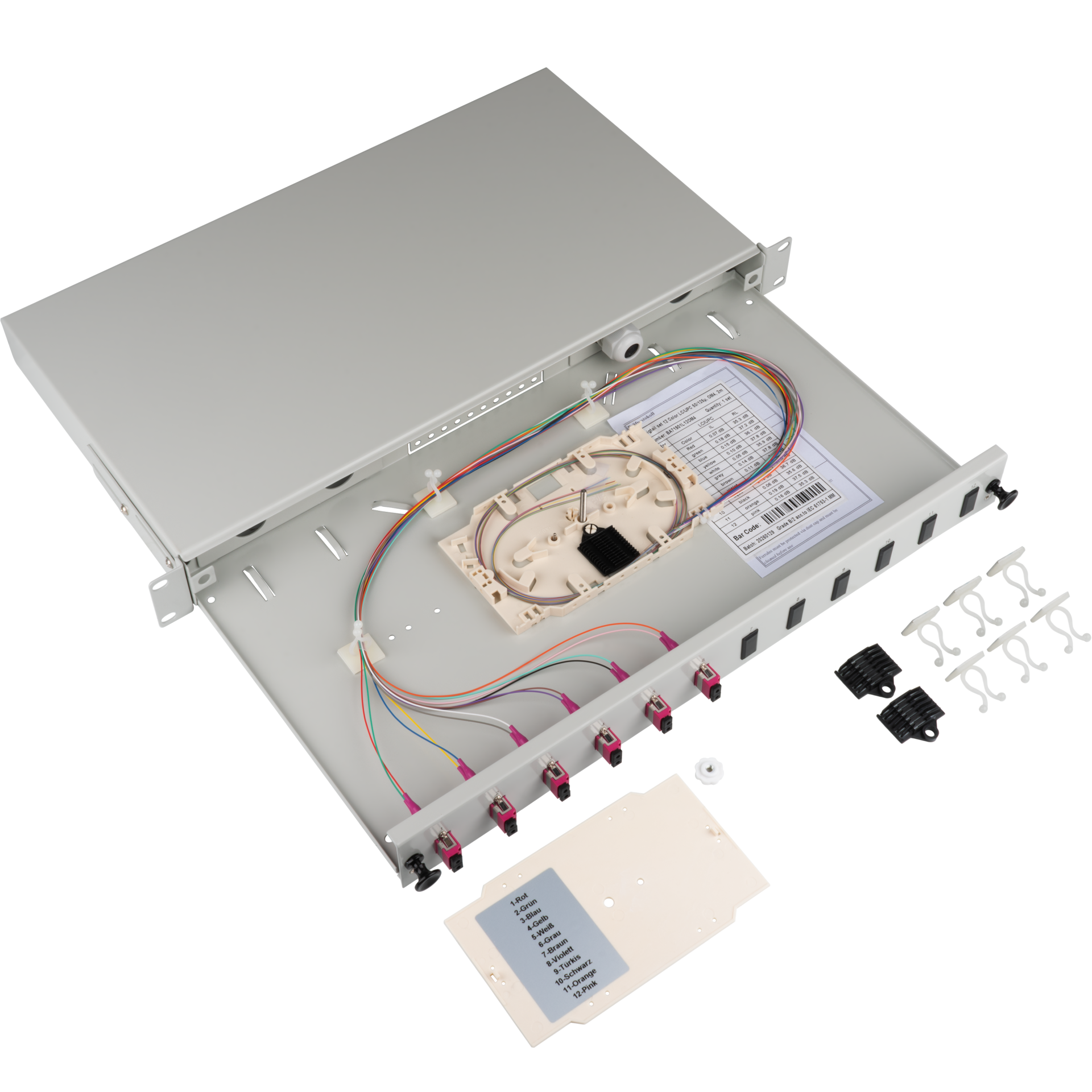

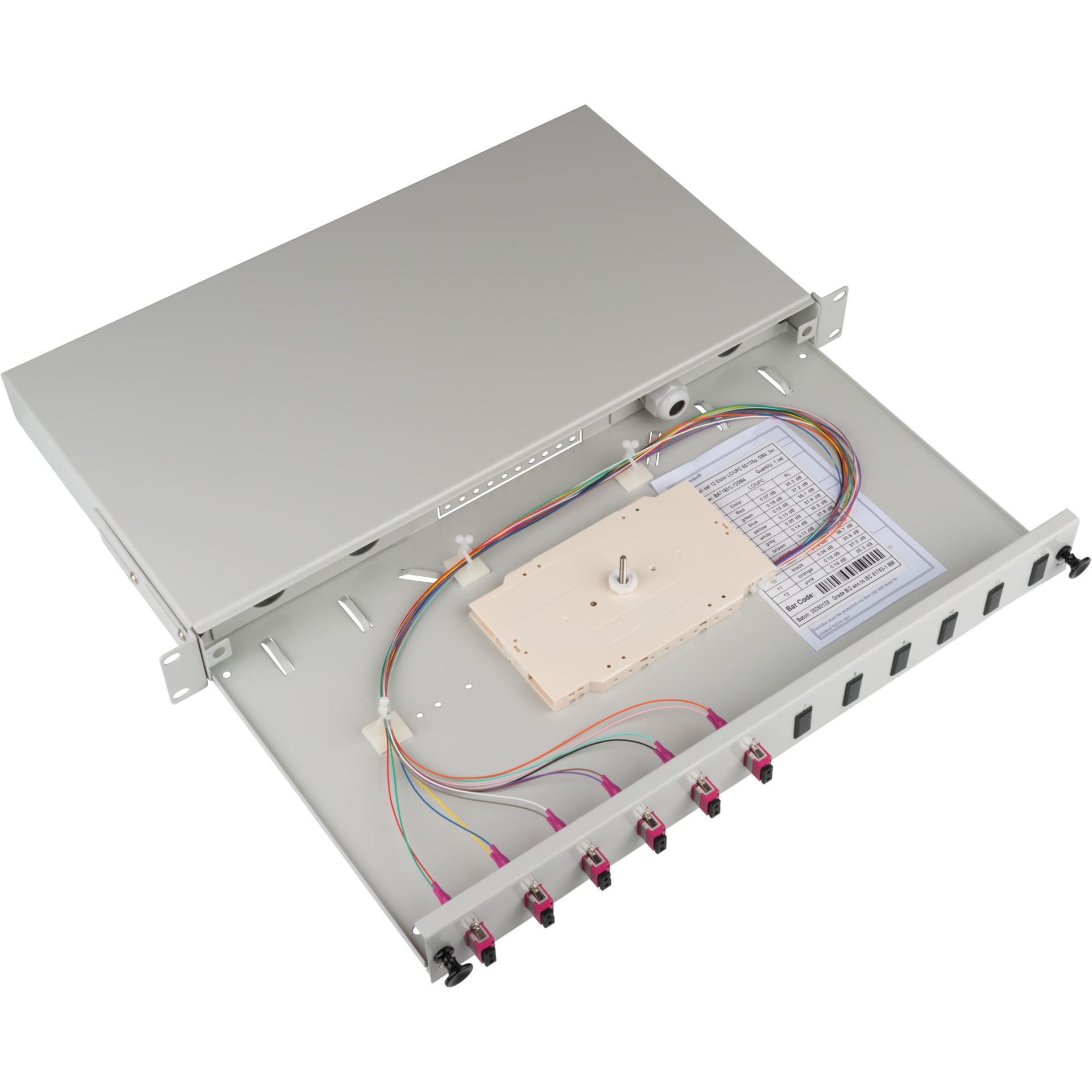

Ausziehbare 1-HE-19-Zoll-Bauform – Ermöglicht den kompakten Einbau im Rack und erleichtert Wartung sowie Zugriff auf die Spleißebene.

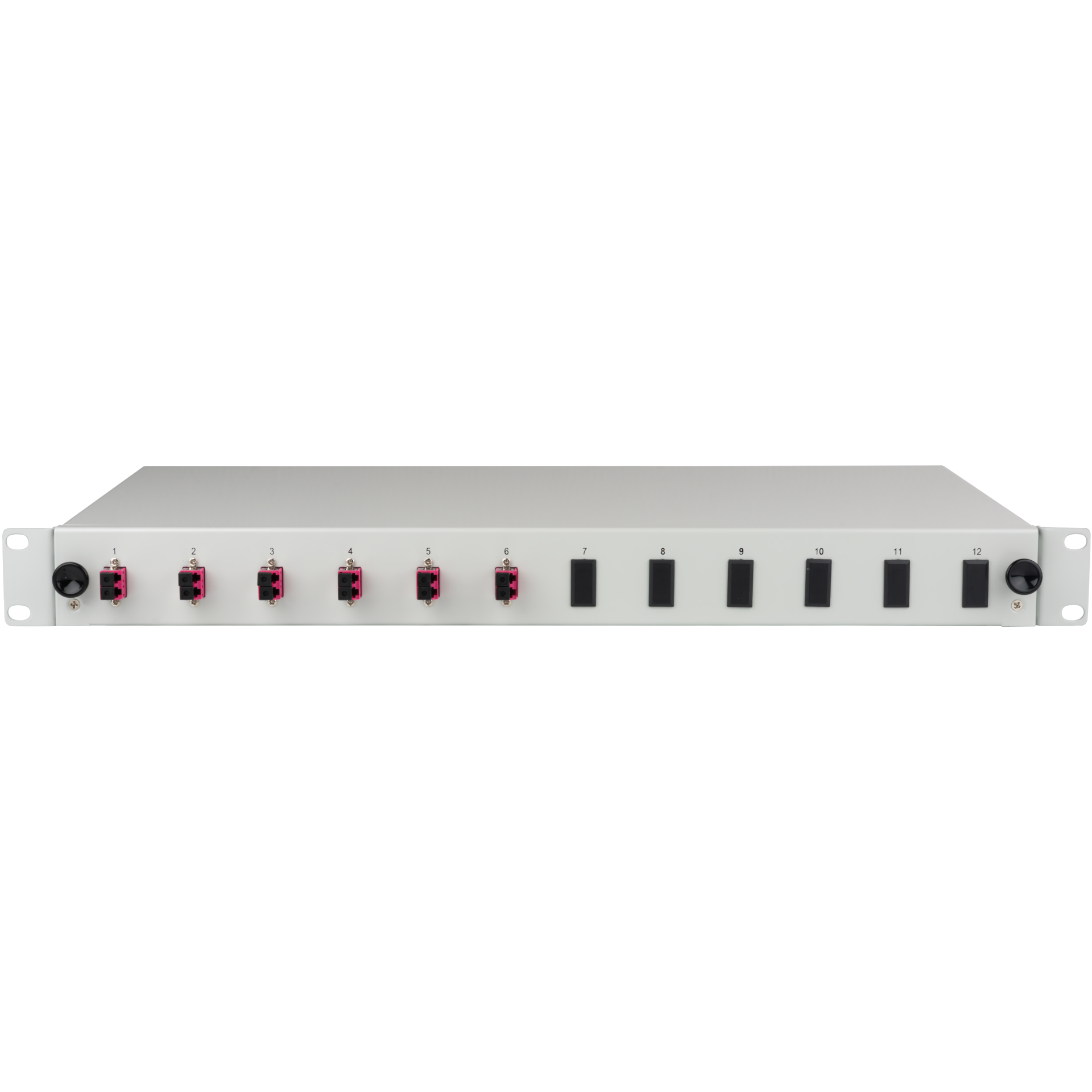

Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in OM4 ausgelegt und kombiniert vorkonfektionierte LC-Duplex-Verbindungen mit einer servicefreundlichen, ausziehbaren Konstruktion. Das Stahlblechgehäuse in Grau nach RAL 7035 und die senkrechte Ausrichtung der Kupplungen unterstützen die saubere Führung der Glasfaserstrecken. Die keramische Ferrulenführung sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen das Konzept für den professionellen Einsatz im 19-Zoll-Rack.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
• Pigtail Coating Material: LSZH
• Pigtail Länge: 2 m
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Steckerfarbe: erikaviolett
• Anzahl der Höheneinheiten (HE): 1 HE
• Farbe: grau
• Material: Stahlblech
• RAL-Nummer: 7035
• Steckverbindertyp außen: LC-Duplex
• Steckverbindertyp innen: LC-Duplex
• Spleißkassetten (Anzahl): 1
• Spleißkassetten (Kapazität): 4
• Spleißhalter (Spleißhaltertyp): Crimp/ANT Spleißhalter (vormontiert) und Schrumpfspleißhalter (beiliegend)
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in OM4 ausgelegt und kombiniert vorkonfektionierte LC-Duplex-Verbindungen mit einer servicefreundlichen, ausziehbaren Konstruktion. Das Stahlblechgehäuse in Grau nach RAL 7035 und die senkrechte Ausrichtung der Kupplungen unterstützen die saubere Führung der Glasfaserstrecken. Die keramische Ferrulenführung sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen das Konzept für den professionellen Einsatz im 19-Zoll-Rack.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
• Pigtail Coating Material: LSZH
• Pigtail Länge: 2 m
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Steckerfarbe: erikaviolett
• Anzahl der Höheneinheiten (HE): 1 HE
• Farbe: grau
• Material: Stahlblech
• RAL-Nummer: 7035
• Steckverbindertyp außen: LC-Duplex
• Steckverbindertyp innen: LC-Duplex
• Spleißkassetten (Anzahl): 1
• Spleißkassetten (Kapazität): 4
• Spleißhalter (Spleißhaltertyp): Crimp/ANT Spleißhalter (vormontiert) und Schrumpfspleißhalter (beiliegend)
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Pigtail | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71901L12OM4 | Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung | LC-Duplex | grau | 12 | 12 x LC | 6 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L24OM4 | Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung | LC-Duplex | grau | 12 | 24 x LC | 12 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L48OM4 | Spleißbox gr ausziehbar LC OM4 48xPigtails abgesetzt & 24xDuplex-Kupplung | LC-Duplex | grau | 24 | 48 x LC | 24 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett |
Produktinformationen für Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung
Ausziehbare 1-HE-19-Zoll-Bauform – Ermöglicht den kompakten Einbau im Rack und erleichtert Wartung sowie Zugriff auf die Spleißebene.
Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in OM4 ausgelegt und kombiniert vorkonfektionierte LC-Duplex-Verbindungen mit einer servicefreundlichen, ausziehbaren Konstruktion. Das Stahlblechgehäuse in Grau nach RAL 7035 und die senkrechte Ausrichtung der Kupplungen unterstützen die saubere Führung der Glasfaserstrecken. Die keramische Ferrulenführung sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen das Konzept für den professionellen Einsatz im 19-Zoll-Rack.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
• Pigtail Coating Material: LSZH
• Pigtail Länge: 2 m
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Steckerfarbe: erikaviolett
• Anzahl der Höheneinheiten (HE): 1 HE
• Farbe: grau
• Material: Stahlblech
• RAL-Nummer: 7035
• Steckverbindertyp außen: LC-Duplex
• Steckverbindertyp innen: LC-Duplex
• Spleißkassetten (Anzahl): 1
• Spleißkassetten (Kapazität): 4
• Spleißhalter (Spleißhaltertyp): Crimp/ANT Spleißhalter (vormontiert) und Schrumpfspleißhalter (beiliegend)
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
Frontplatte mit 6 LC-Duplex-Kupplungen und 6 Blindstopfen – Sorgt für eine saubere vorkonfektionierte Bestückung und hält ungenutzte Positionen übersichtlich verschlossen.
12 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Die Spleißbox ist für Multimode 50/125 in OM4 ausgelegt und kombiniert vorkonfektionierte LC-Duplex-Verbindungen mit einer servicefreundlichen, ausziehbaren Konstruktion. Das Stahlblechgehäuse in Grau nach RAL 7035 und die senkrechte Ausrichtung der Kupplungen unterstützen die saubere Führung der Glasfaserstrecken. Die keramische Ferrulenführung sowie vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ergänzen das Konzept für den professionellen Einsatz im 19-Zoll-Rack.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Faserart: Multimode 50/125
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 6
• Kupplungsmaterial: Kunststoff
• Kupplungen (Ferrulenführung): Keramik
• Ausrichtung der Kupplungen/Adapter: senkrecht
• Pigtail: 12 x LC
• Pigtail vorbereitet: abgesetzt
• Pigtail Coating Material: LSZH
• Pigtail Länge: 2 m
• Pigtail Buffertyp: Loose-Buffered
• Pigtail Durchmesser: 0,9 mm
• Pigtail Farbe: DIN
• Pigtail Steckerfarbe: erikaviolett
• Anzahl der Höheneinheiten (HE): 1 HE
• Farbe: grau
• Material: Stahlblech
• RAL-Nummer: 7035
• Steckverbindertyp außen: LC-Duplex
• Steckverbindertyp innen: LC-Duplex
• Spleißkassetten (Anzahl): 1
• Spleißkassetten (Kapazität): 4
• Spleißhalter (Spleißhaltertyp): Crimp/ANT Spleißhalter (vormontiert) und Schrumpfspleißhalter (beiliegend)
• Mit Frontplatte: Ja
• Mit Gehäuse: Ja
• Mit Pigtails: Ja
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Pigtail | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71901L12OM4 | Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung | LC-Duplex | grau | 12 | 12 x LC | 6 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L24OM4 | Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung | LC-Duplex | grau | 12 | 24 x LC | 12 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L48OM4 | Spleißbox gr ausziehbar LC OM4 48xPigtails abgesetzt & 24xDuplex-Kupplung | LC-Duplex | grau | 24 | 48 x LC | 24 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
