Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Inhalt:
1 Stück
Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Artikelnummer:
BA71901L24OM4
EAN Nr.:
4049759284510
Produktinformationen für Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Multimode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Sie kombiniert eine OM4-Multimode-50/125-Auslegung mit vorkonfektionierten LC-Duplex-Kupplungen und einer servicefreundlichen, ausziehbaren Bauweise.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Ausbau.

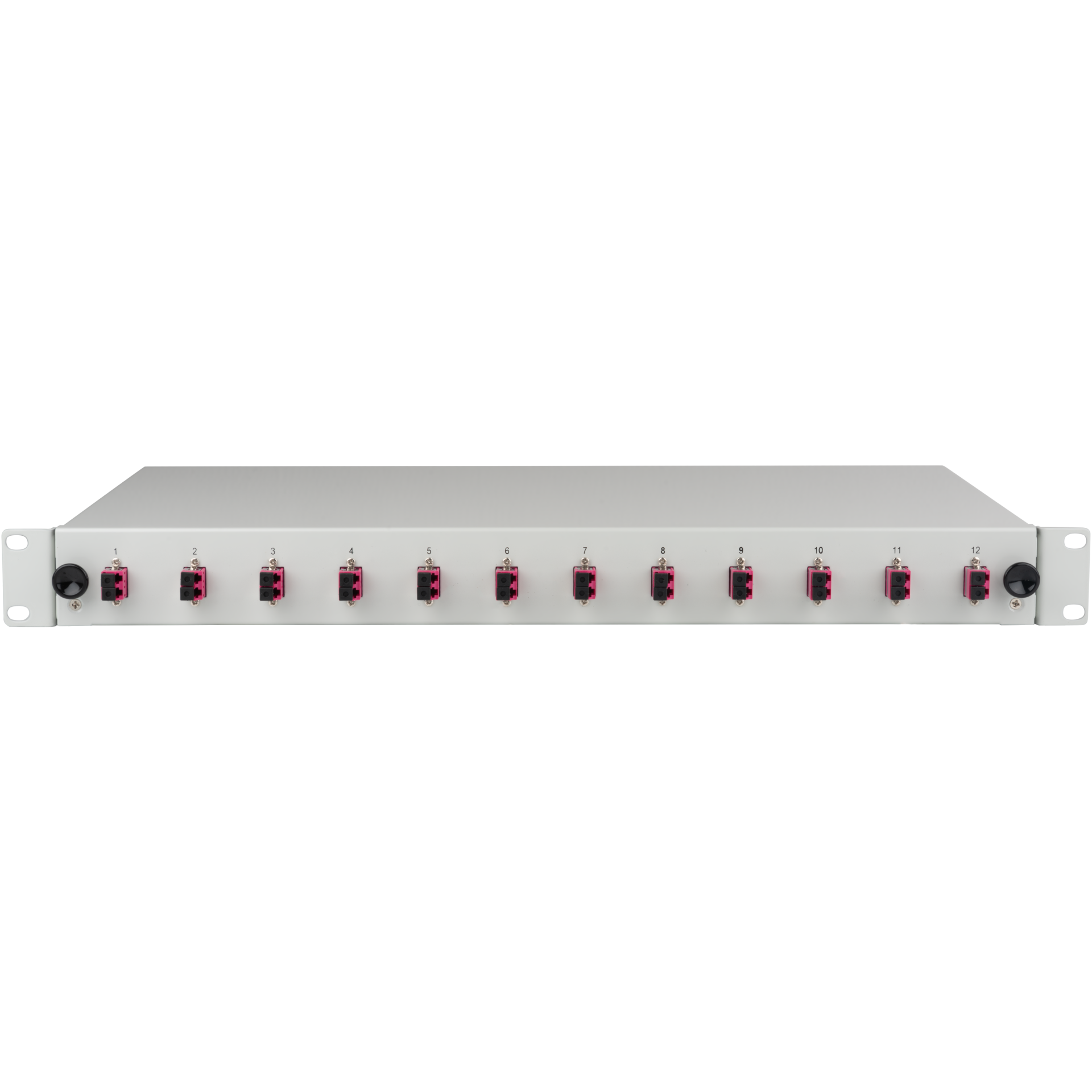

• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine geordnete, vorkonfektionierte Bestückung und hält die Glasfaserführung übersichtlich.
• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau konzipiert. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung der LC-Duplex-Kupplungen und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen eine flexible Organisation der beiden Spleißkassetten.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x LC
• Pigtail vorbereitet: abgesetzt
• Anzahl Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungsfarbe: erikaviolett
• Kupplungen (Ferrulenführung): Keramik
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Material: Stahlblech
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Ausbau.
• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine geordnete, vorkonfektionierte Bestückung und hält die Glasfaserführung übersichtlich.
• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau konzipiert. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung der LC-Duplex-Kupplungen und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen eine flexible Organisation der beiden Spleißkassetten.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x LC
• Pigtail vorbereitet: abgesetzt
• Anzahl Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungsfarbe: erikaviolett
• Kupplungen (Ferrulenführung): Keramik
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Material: Stahlblech
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Technische Eigenschaften
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Pigtail | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71901L12OM4 | Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung | LC-Duplex | grau | 12 | 12 x LC | 6 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L24OM4 | Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung | LC-Duplex | grau | 12 | 24 x LC | 12 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L48OM4 | Spleißbox gr ausziehbar LC OM4 48xPigtails abgesetzt & 24xDuplex-Kupplung | LC-Duplex | grau | 24 | 48 x LC | 24 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett |
Produktinformationen für Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung
Die ausziehbare Spleißbox von EFB-Elektronik ist für die strukturierte Aufnahme von Spleißen und die übersichtliche Verwaltung von Multimode-Glasfaserverbindungen im 19-Zoll-Rack ausgelegt. Sie kombiniert eine OM4-Multimode-50/125-Auslegung mit vorkonfektionierten LC-Duplex-Kupplungen und einer servicefreundlichen, ausziehbaren Bauweise.
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Ausbau.
• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine geordnete, vorkonfektionierte Bestückung und hält die Glasfaserführung übersichtlich.
• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau konzipiert. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung der LC-Duplex-Kupplungen und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen eine flexible Organisation der beiden Spleißkassetten.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x LC
• Pigtail vorbereitet: abgesetzt
• Anzahl Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungsfarbe: erikaviolett
• Kupplungen (Ferrulenführung): Keramik
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Material: Stahlblech
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
• 1 HE, ausziehbare 19-Zoll-Ausführung – Ermöglicht die kompakte Integration im Rack und erleichtert den Zugriff auf die Spleißebene bei Wartung und Ausbau.
• Frontplatte mit 12 LC-Duplex-Kupplungen in senkrechter Ausrichtung – Sorgt für eine geordnete, vorkonfektionierte Bestückung und hält die Glasfaserführung übersichtlich.
• 24 vorbereitete LC-Pigtails mit LSZH-Mantel und 2 m Länge – Unterstützen die effiziente Spleißorganisation und reduzieren den Installationsaufwand.
Das Stahlblechgehäuse in Grau nach RAL 7035 ist für den 482,6 mm (19 Zoll)-Einbau konzipiert. Die OM4-Faserklasse für Multimode 50/125, die keramische Ferrulenführung der LC-Duplex-Kupplungen und die LSZH-beschichteten Pigtails unterstützen den Einsatz in professionellen Multimode-Installationen. Vormontierte Crimp/ANT-Spleißhalter und beiliegende Schrumpfspleißhalter ermöglichen eine flexible Organisation der beiden Spleißkassetten.
Technische Details
• Ausziehbar: ausziehbar
• Faserklasse: OM4
• Kupplungen: LC-Duplex
• Mit Anzahl Kupplungen/Adapter: 12
• Kupplungsmaterial: Kunststoff
• Pigtail: 24 x LC
• Pigtail vorbereitet: abgesetzt
• Anzahl Höheneinheiten (HE): 1 HE
• Faserart: Multimode 50/125
• Kupplungsfarbe: erikaviolett
• Kupplungen (Ferrulenführung): Keramik
• Pigtail Länge: 2 m
• Pigtail Coating Material: LSZH
• Material: Stahlblech
• RAL-Nummer: 7035
• Montageart: 482,6 mm (19 Zoll)-Einbau
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
| Anzahl der Höheneinheiten (HE): | 1 HE |
|---|---|
| Ausziehbar: | ausziehbar |
| Bemerkung: | senkrecht |
| Breite: | 482 mm |
| Faserart: | Multimode 50/125 |
| Faserklasse: | OM4 |
| Höhe: | 44 mm |
| Kupplungen: | LC-Duplex |
| Kupplungen (Ferrulenführung):: | Keramik |
| Kupplungsmaterial: | Kunststoff |
| Material: | Stahlblech |
| Mit Frontplatte: | Ja |
| Mit Gehäuse: | Ja |
| Mit Pigtails: | Ja |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Pigtails vorbereitet: | abgesetzt |
| Spleißhalter (Spleißhaltertyp): | Crimp/ANT Spleißhalter (vormontiert)Schrumpfspleißhalter (beiliegend) |
| Spleißhalter (Spleißkapazität): | 1x Crimp/ANT Spleißhalter = 12 Spleiße1x Schrumpfspleißhalter = 6 Spleiße |
| Spleißkassetten (Anzahl): | 1 |
| Spleißkassetten (Kapazität): | 4 |
| Spleißkassetten (Spleißhalteranzahl): | 1 x Crimpspleißschutzhalter pro Spleißkassette2 x Schrumpfspleißschutzhalter pro Spleißkassette |
| Spleißkassetten (Spleißhalterkapazität): | 2 pro Spleißkassette |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| Tiefe: | 243 mm |
| Tiefenverstellung: | 40 mm |
| Verpackung: | EFB-Elektronik Karton |
Varianten
| Art. Nr. | Bezeichnung | Steckverbindertyp außen | Farbe | Geeignet für Anzahl Kupplungen/Adapter | Pigtail | Mit Anzahl Kupplungen/Adapter | RAL-Nummer | Steckverbindertyp innen | Pigtail Coating Material | Minimaler Biegeradius statisch | Pigtail Farbe | Pigtail Buffertyp | Rückflussdämpfung 850nm | Kupplungsfarbe | Einfügedämpfung 850nm | Pigtail Durchmesser | Minimaler Biegeradius dynamisch | Lieferumfang | Pigtail Länge | Pigtail Steckerfarbe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BA71901L12OM4 | Spleißbox gr ausziehbar LC OM4 12xPigtails abgesetzt & 6xDuplex-Kupplung | LC-Duplex | grau | 12 | 12 x LC | 6 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 6xKupplung, 6xBlindstopfen, 12xPigtail+Testprotokoll, 1xSpleißkassette+1xSchraube+1xDeckel, 1xSpleißhalter für Crimpspleißschutz, 2xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L24OM4 | Spleißbox gr ausziehbar LC OM4 24xPigtails abgesetzt & 12xDuplex-Kupplung | LC-Duplex | grau | 12 | 24 x LC | 12 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 12xKupplung, 24xPigtail+Testprotokoll, 2xSpleißkassette+1xSchraube+1xDeckel, 2xSpleißhalter für Crimpspleißschutz, 4xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett | |
| BA71901L48OM4 | Spleißbox gr ausziehbar LC OM4 48xPigtails abgesetzt & 24xDuplex-Kupplung | LC-Duplex | grau | 24 | 48 x LC | 24 | 7035 | LC-Duplex | LSZH | 10xD | DIN | Loose-Buffered | ≥35 dB | erika-violett | ≤0,25 dB | 0,9 mm | 20xD | 19'' ausziehbare Spleißbox mit Frontplatte mit 24xKupplung, 48xPigtail+Testprotokoll, 4xSpleißkassette+1xSchraube+1xDeckel, 4xSpleißhalter für Crimpspleißschutz, 8xSpleißhalter für Schrumpfspleißschutz, 6xKabelbefestigung, 1xVerschraubung | 2 m | erika-violett |
