INFRALAN® Cat.7A Verlegekabel S/FTP 1200 MHz, CPR B2ca
Preise nur für eingeloggte Nutzer sichtbar
INFRALAN® Cat.7A 1200 AWG22, S/FTP 4P CPR B2ca orange RAL2003, 100m
Artikelnummer:
MK7100.100-CPR
Produktinformationen für INFRALAN® Cat.7A 1200 AWG22, S/FTP 4P CPR B2ca orange RAL2003, 100m

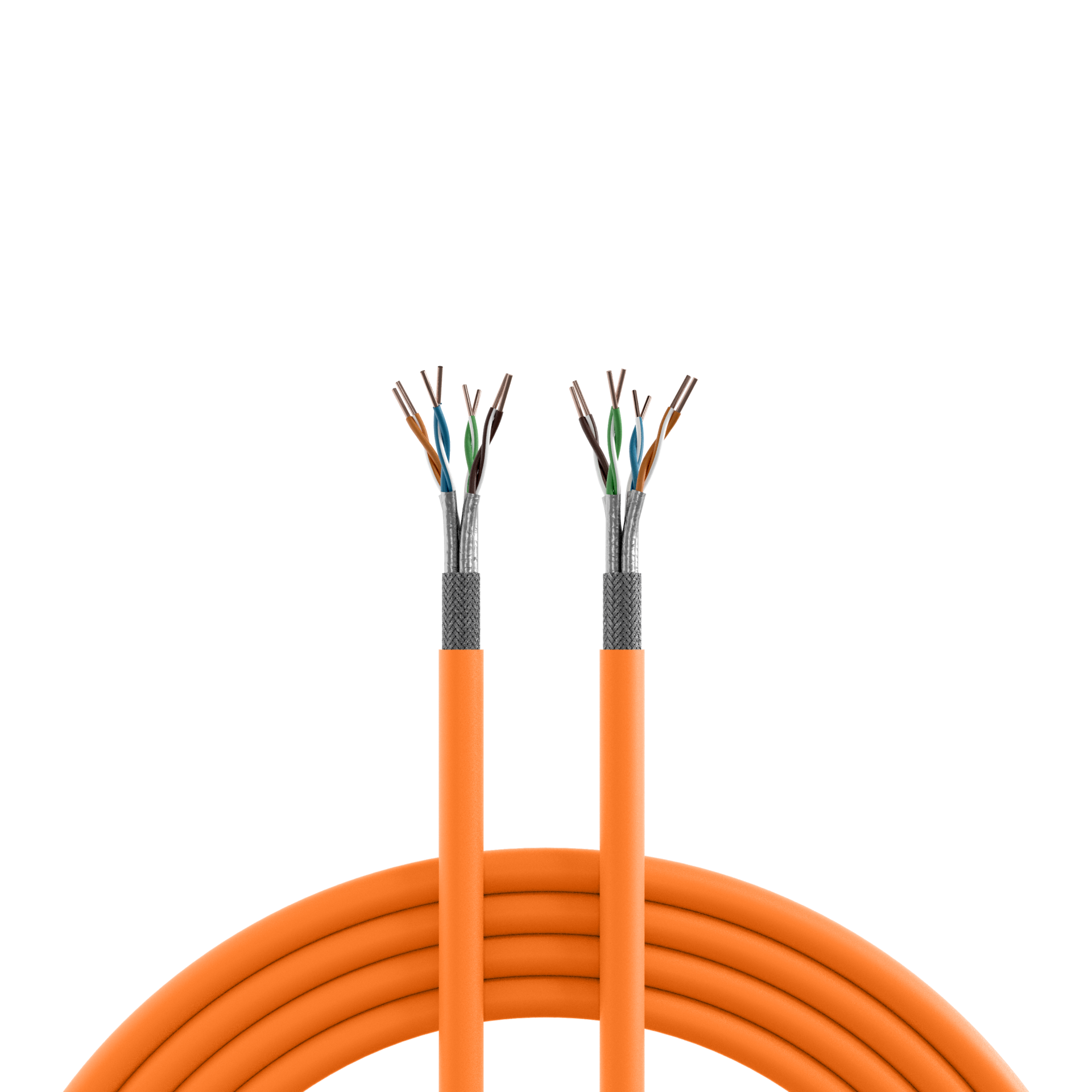

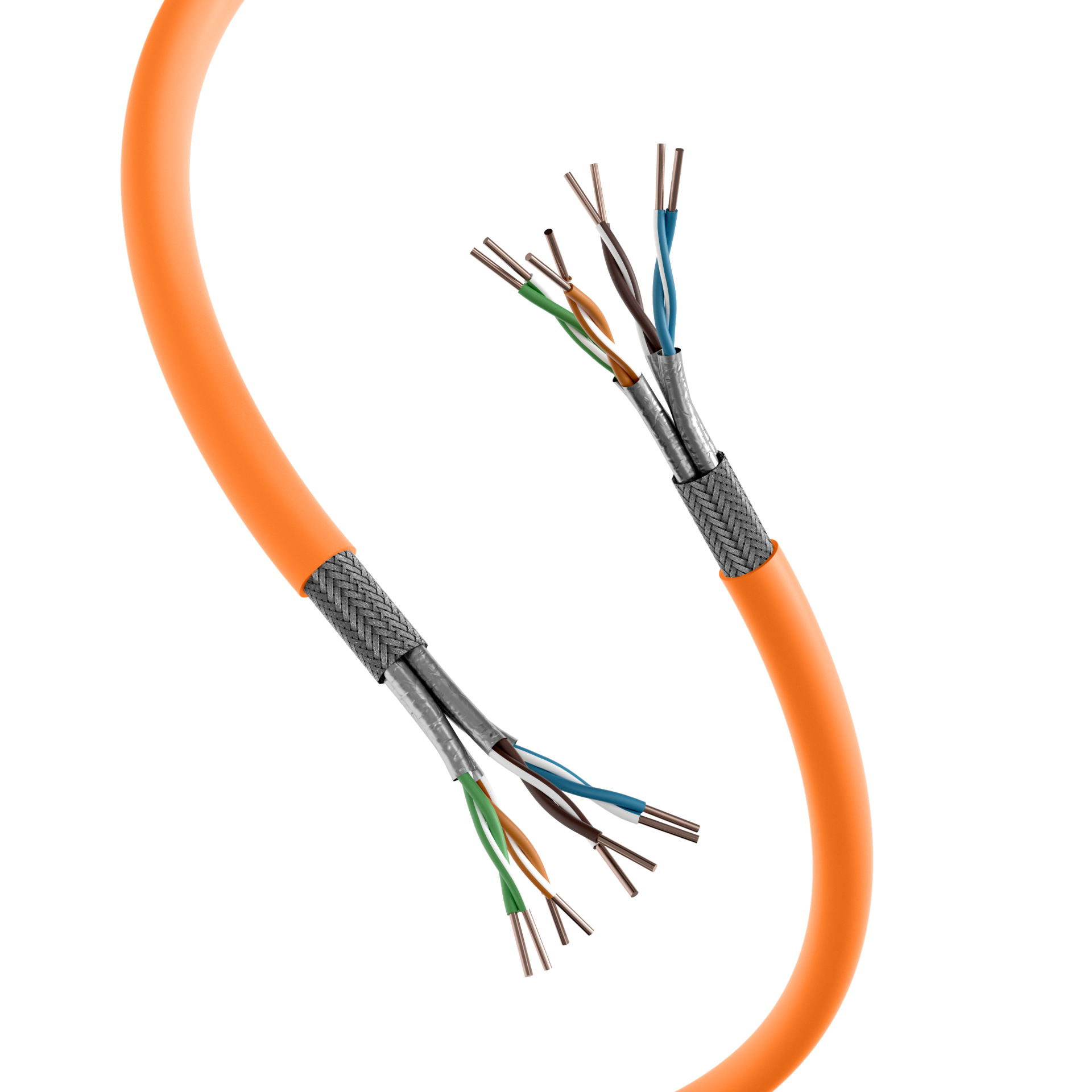

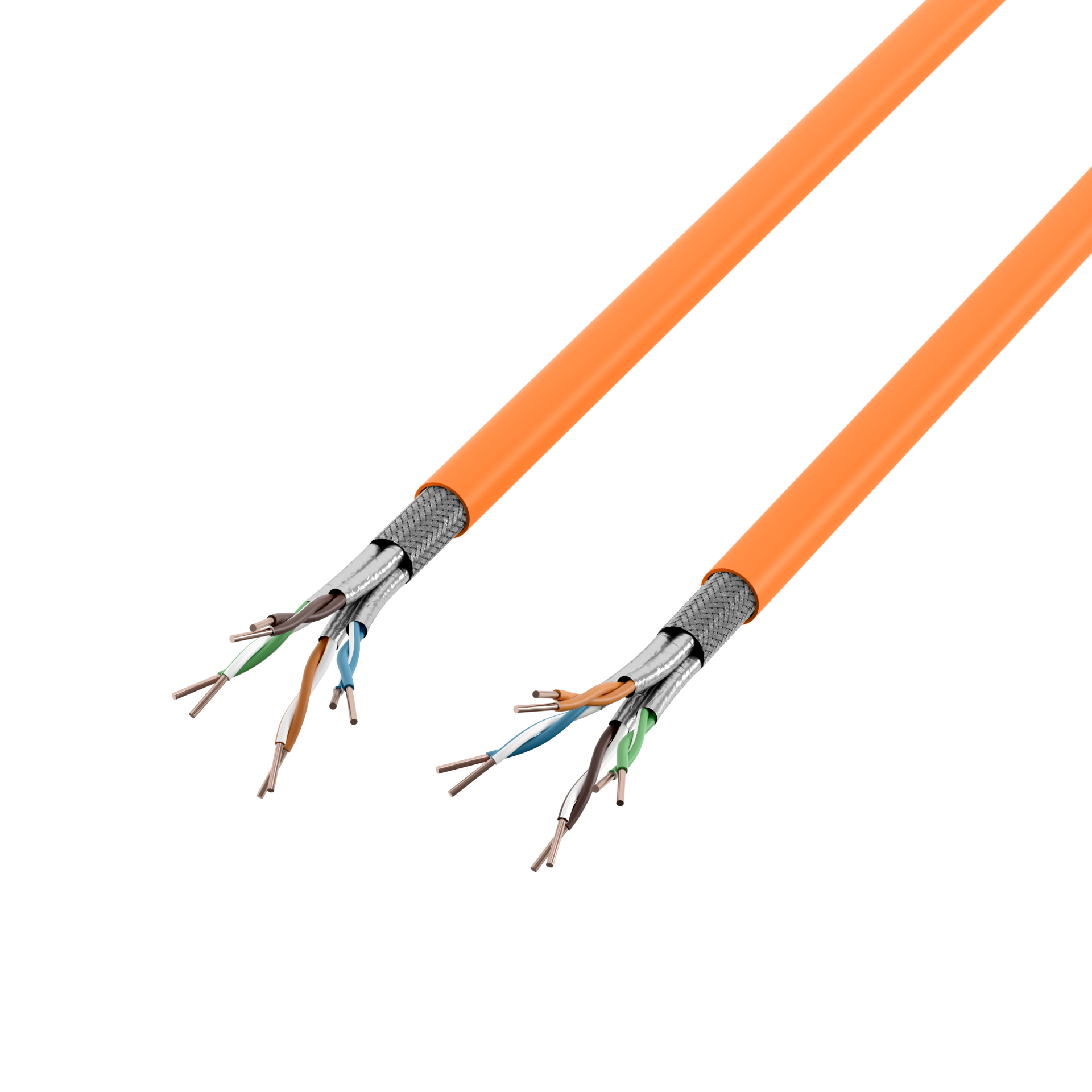

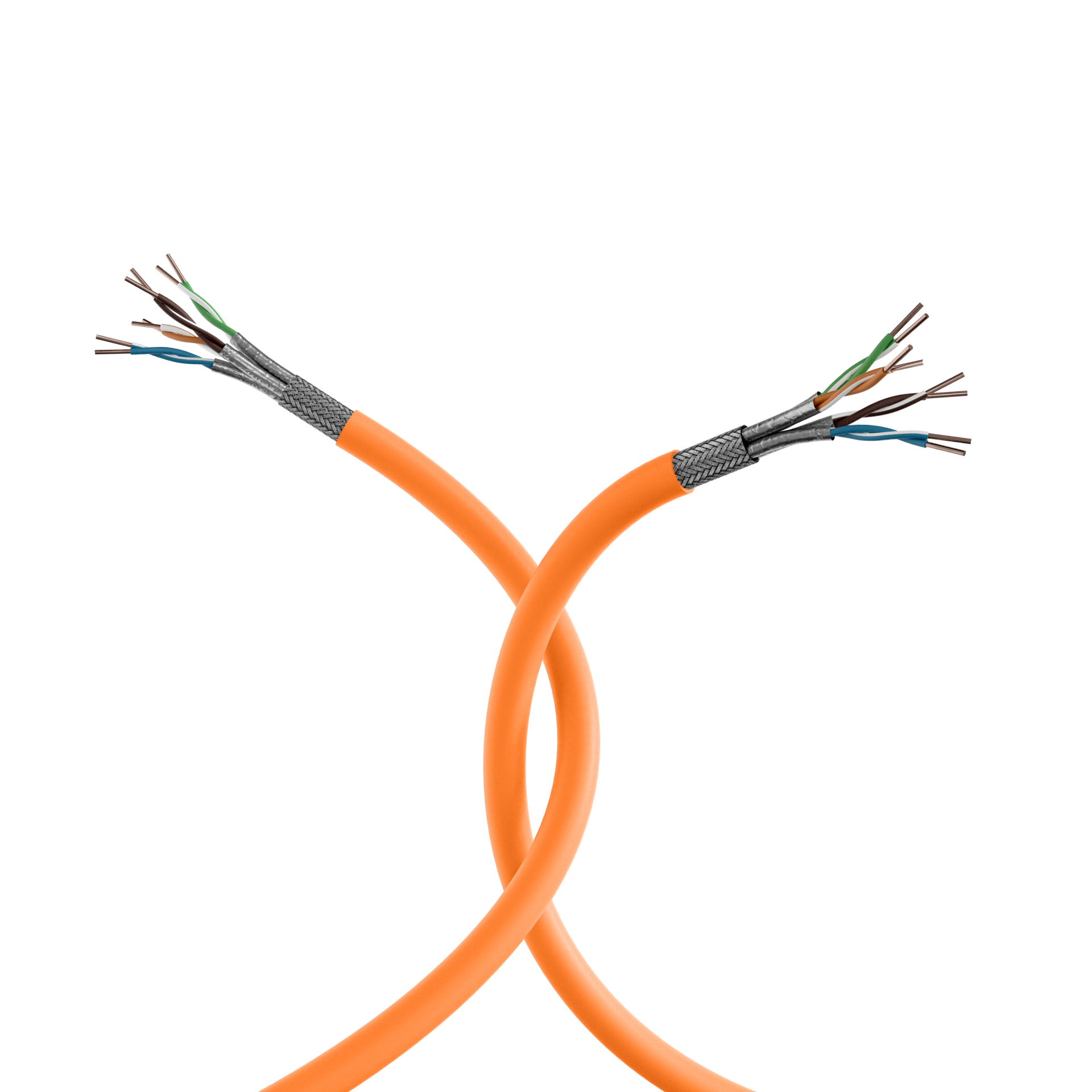

Das Delta zertifizierte INFRALAN® Datenkabel MK7100.x-CPR ist für Übertragungen bis 1200 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus. Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022, sowie die Störfestigkeit nach EN 55024. Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.
Technische Eigenschaften
| Kategorie: | 7A |
|---|---|
| AWG-Querschnitt: | 22/1 |
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 8 x AD |
| Biegeradius (statisch): | 4 x AD |
| Euroklasse: | B2ca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2: | Nein |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Kabel: | IEC 61156-5 |
| Kabelaufbau: | S/FTP |
| Kopplungsdämpfung: | 85 dB |
| Kopplungsdämpfung Typ: | Typ 1 |
| Leiter-Durchmesser: | 0,62 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1200 MHz |
| NVP-Wert: | 78 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 143,4 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: |
EN 50173-1 EN 50288 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 15 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | 0 – 50 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling: | -20 – 50 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: | -20 – 60 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | RAL Farbe | Länge | Ader-Zahl | Typ | Cu-Zahl | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MK7100.1-CPR | INFRALAN® Cat.7A 1200 AWG22, S/FTP 4P CPR B2ca orange RAL 2003 | orange | RAL2003 | 1,0 m | 8 | simplex | 3,62 kg/100m | 100 N | 8,4 mm | 640 MJ/km | |
| MK7100.100-CPR | INFRALAN® Cat.7A 1200 AWG22, S/FTP 4P CPR B2ca orange RAL2003, 100m | orange | RAL2003 | 100,0 m | 8 | simplex | 3,62 kg/100m | 100 N | 8,4 mm | 640 MJ/km | |
| MK7100DX.500-CPR | INFRALAN® Cat.7A 1200 AWG22, S/FTP 2x4P CPR B2ca orange RAL 2003 | orange | RAL2003 | 500,0 m | 2x8 | duplex | 7,24 kg/100m | 100 N | 8,4 x16,8 mm | 1100 MJ/km |
