U-DQ(ZN)BH 50/125µ OM2 2000N 4 - 24
INFRALAN® U-DQ(ZN)BH 4G 50/125µ, OM2, LSZH schwarz CPR Dca
Artikelnummer:
54204.1A-CPR
EAN Nr.:
4049759221584
Produktinformationen für INFRALAN® U-DQ(ZN)BH 4G 50/125µ, OM2, LSZH schwarz CPR Dca
Einsatzgebiete:
Für Gebäudeverbindungen
Zur Campusverkabelung
Zur direkten Erdverlegung (gemäß Verlegevorschriften)
Zum Einzug in Kunststoffrohranlagen
Für die Verlegung in Kabelschächten und auf Pritschen
Einsparung von Spleißarbeiten beim Gebäudeeintritt
Merkmale:
Verarbeitungsfreundliche Konstruktion
Reißfaden zum Öffnen/Absetzen des Kabelmantels
Gelfreier Kabelaufbau für saubere und schnelle Montage
Geringe Abmessungen
Hohe Verlegestabilität
Brandverhalten geprüft und zertifiziert nach
Bauproduktenverordnung (s. Euro-Brandklasse)
Der Kabeldurchmesser kann variieren
Für Gebäudeverbindungen
Zur Campusverkabelung
Zur direkten Erdverlegung (gemäß Verlegevorschriften)
Zum Einzug in Kunststoffrohranlagen
Für die Verlegung in Kabelschächten und auf Pritschen
Einsparung von Spleißarbeiten beim Gebäudeeintritt
Merkmale:
Verarbeitungsfreundliche Konstruktion
Reißfaden zum Öffnen/Absetzen des Kabelmantels
Gelfreier Kabelaufbau für saubere und schnelle Montage
Geringe Abmessungen
Hohe Verlegestabilität
Brandverhalten geprüft und zertifiziert nach
Bauproduktenverordnung (s. Euro-Brandklasse)
Der Kabeldurchmesser kann variieren

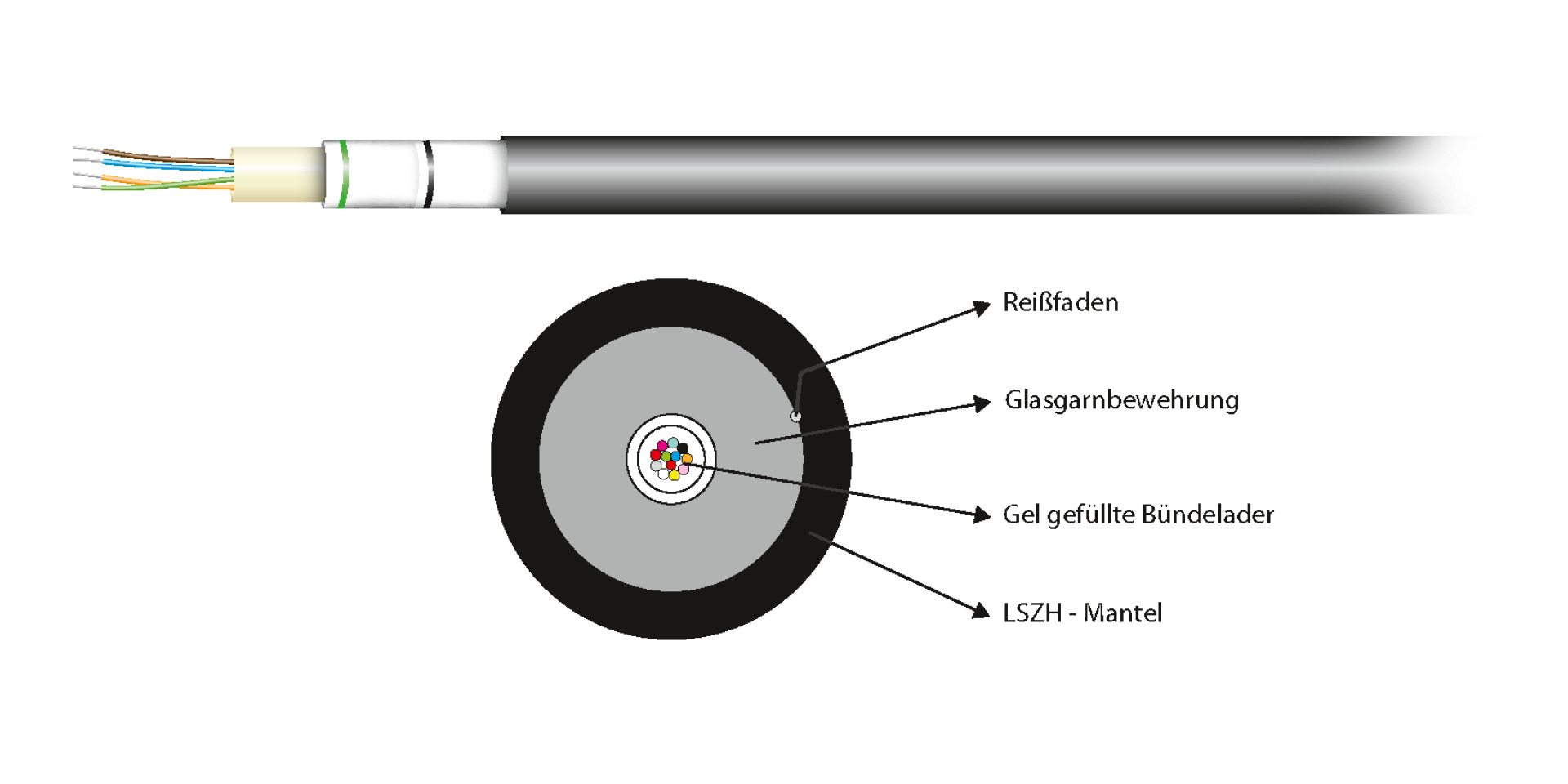

Technische Eigenschaften
| (Halogenfrei): | nach EN 60754-1/2 |
|---|---|
| Ader-Art: | zentrale Bündelader |
| Anwendung: | Innen/Außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,8 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3,0 dB/km |
| Dämpfung max. (dB/km) 1300nm: | 1,0 dB/km |
| Einblasbar: | Nein |
| Faserart: | Multimode 50/125 |
| Faserfarben: | orange |
| Faserfarben: | türkis |
| Faserfarben: | weiß |
| Faserfarben: | grün |
| Faserfarben: | grau |
| Faserfarben: | violett |
| Faserfarben: | schwarz |
| Faserfarben: | rosa |
| Faserfarben: | gelb |
| Faserfarben: | rot |
| Faserfarben: | blau |
| Faserfarben: | braun |
| Faserkategorie: | OM2 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-1 |
| Funktionserhalt: | nein |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Kabel silikonfrei: | Ja |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 150 N/cm |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Rückstreukoeffizient 850nm (Brechzahl): | 1,483 |
| Rückstreukoeffizient 1300nm (Brechzahl): | 1,478 |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | -5 – 50 °C |
| Temperaturbereich (Lagerung): | -40 – 70 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 100Gbit |
Varianten
| Art. Nr. | Bezeichnung | Kategorie | CPR-Klasse | Zugkraft max. | Kabel Ø | Anzahl der Fasern | Aufbau | Außendurchmesser ca. | Biegeradius | VDE-Bezeichnung | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54204.1A-CPR | INFRALAN® U-DQ(ZN)BH 4G 50/125µ, OM2, LSZH schwarz CPR Dca | OM2 | Dca | 2000 N | 6.0 mm | 4 | 4G ( 1 x 4 ) Multimode OM2 | 6,0 mm | 60 mm | U-DQ(ZN)BH 4G50/125 | 40 kg/km | |
| 54208.1A-CPR | INFRALAN® U-DQ(ZN)BH 8G 50/125µ, OM2, LSZH schwarz CPR Dca | OM2 | Dca | 2000 N | 6.0 mm | 8 | 8G ( 1 x 8 ) Multimode OM2 | 6,0 mm | 60 mm | U-DQ(ZN)BH 8G50/125 | 40 kg/km | |
| 54212.1A-CPR | INFRALAN® U-DQ(ZN)BH 12G 50/125µ, OM2, LSZH schwarz CPR Dca | OM2 | Dca | 2000 N | 6.0 mm | 12 | 12G ( 1 x 12 ) Multimode OM2 | 6,0 mm | 60 mm | U-DQ(ZN)BH 12G50/125 | 40 kg/km | |
| 54224.1A-CPR | INFRALAN® U-DQ(ZN)BH 2x12G 50/125µ, OM2, LSZH schwarz CPR Dca | OM2 | Dca | 2000 N | 7,2 mm | 24 | 24G ( 2 x 12 ) Multimode OM2 | 7,2 mm | 72 mm | U-DQ(ZN)BH 24G50/125 | 52 kg/km |
