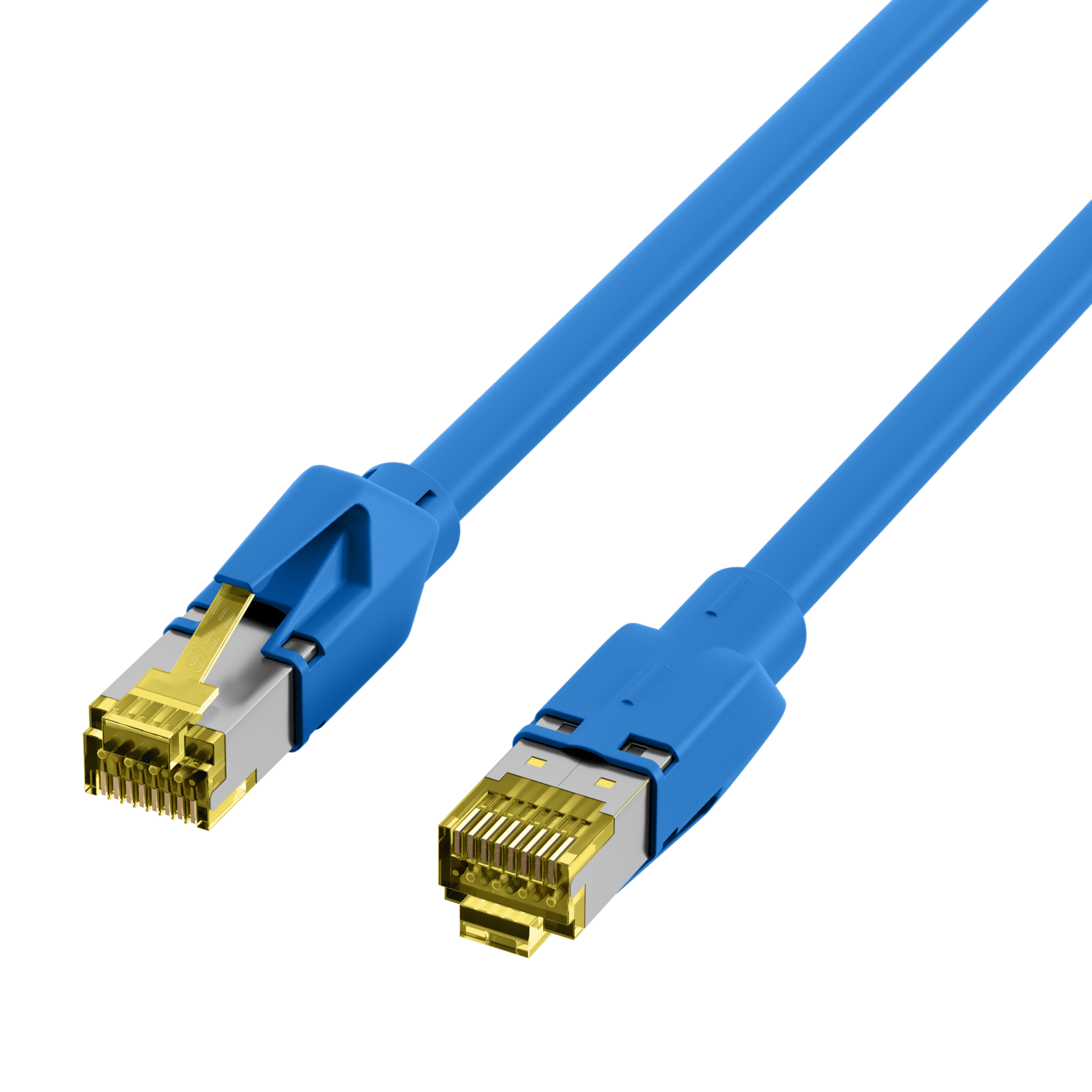

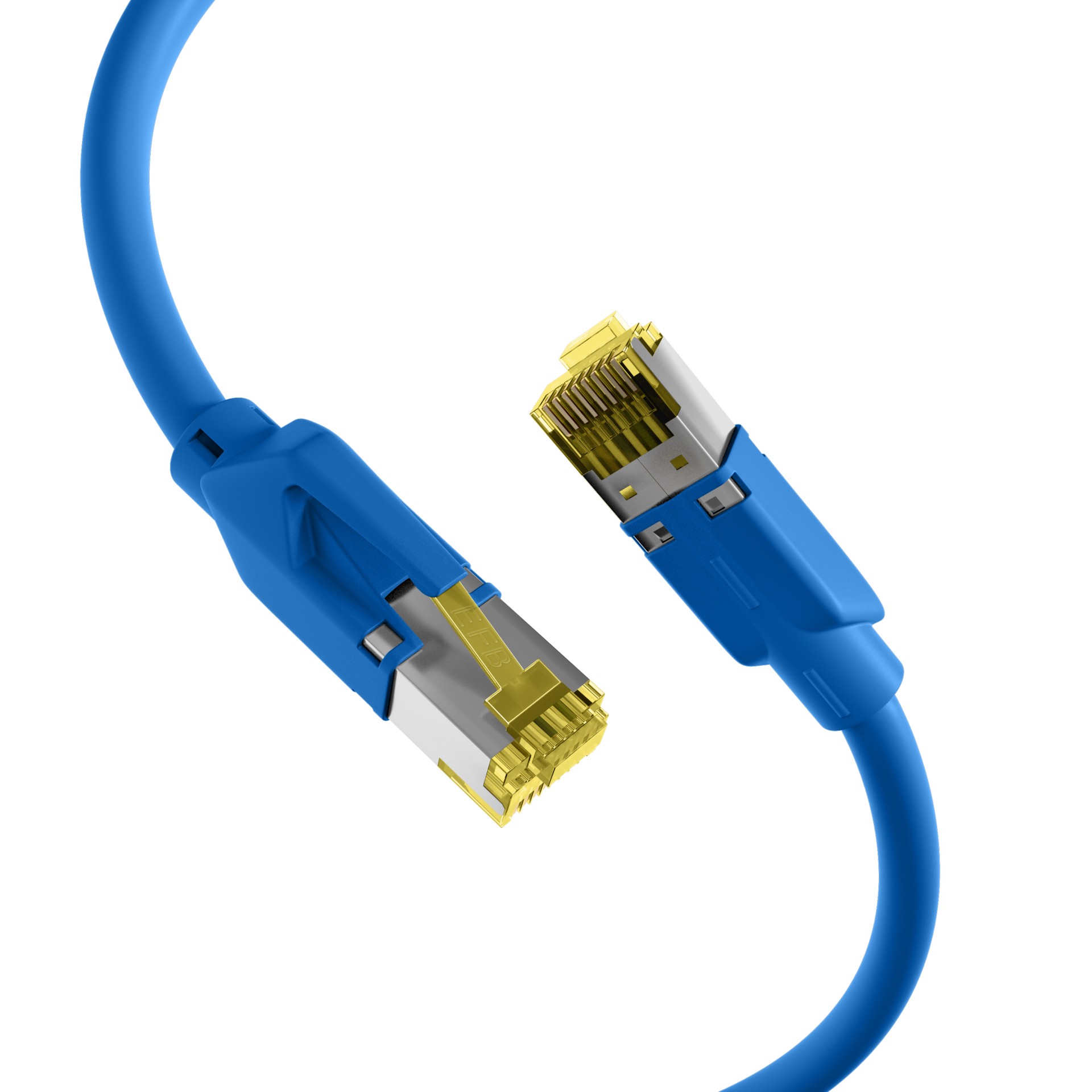

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 30m
Artikelnummer:
K8560BL.30
EAN Nr.:
4049759015947
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 30m
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von bis zu 500 MHz wird dabei ermöglicht.
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von bis zu 500 MHz wird dabei ermöglicht.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (TIA) |
| Mantel-Farbe: | blau |
| Euroklasse: | Eca |
| (Halogenfrei): | Ja |
| AWG-Querschnitt: | 27/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,9 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Chemisch beständig: | Nein |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | blau |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | ca. 45 % |
| Halogen frei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelaufdruck: | Cat.6 U/UTP AWG24/7 stranded x 4pairs LSZH cable www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Draka UC900 SS27 |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 79 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM31 gelb |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 3 % |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8560BL.0,15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 0,15m | 0,15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 2m | 2,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 3m | 3,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 5m | 5,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 7,5m | 7,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 10m | 10,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8560BL.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 15m | 15,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8560BL.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 20m | 20,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8560BL.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 25m | 25,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8560BL.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 30m | 30,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8560BL.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 40m | 40,0 m | Nein | ±5 % | |
| K8560BL.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 blau 50m | 50,0 m | Nein | ±5 % |
