Simplex LWL Patchkabel LC-ST OS2
Preise nur für eingeloggte Nutzer sichtbar

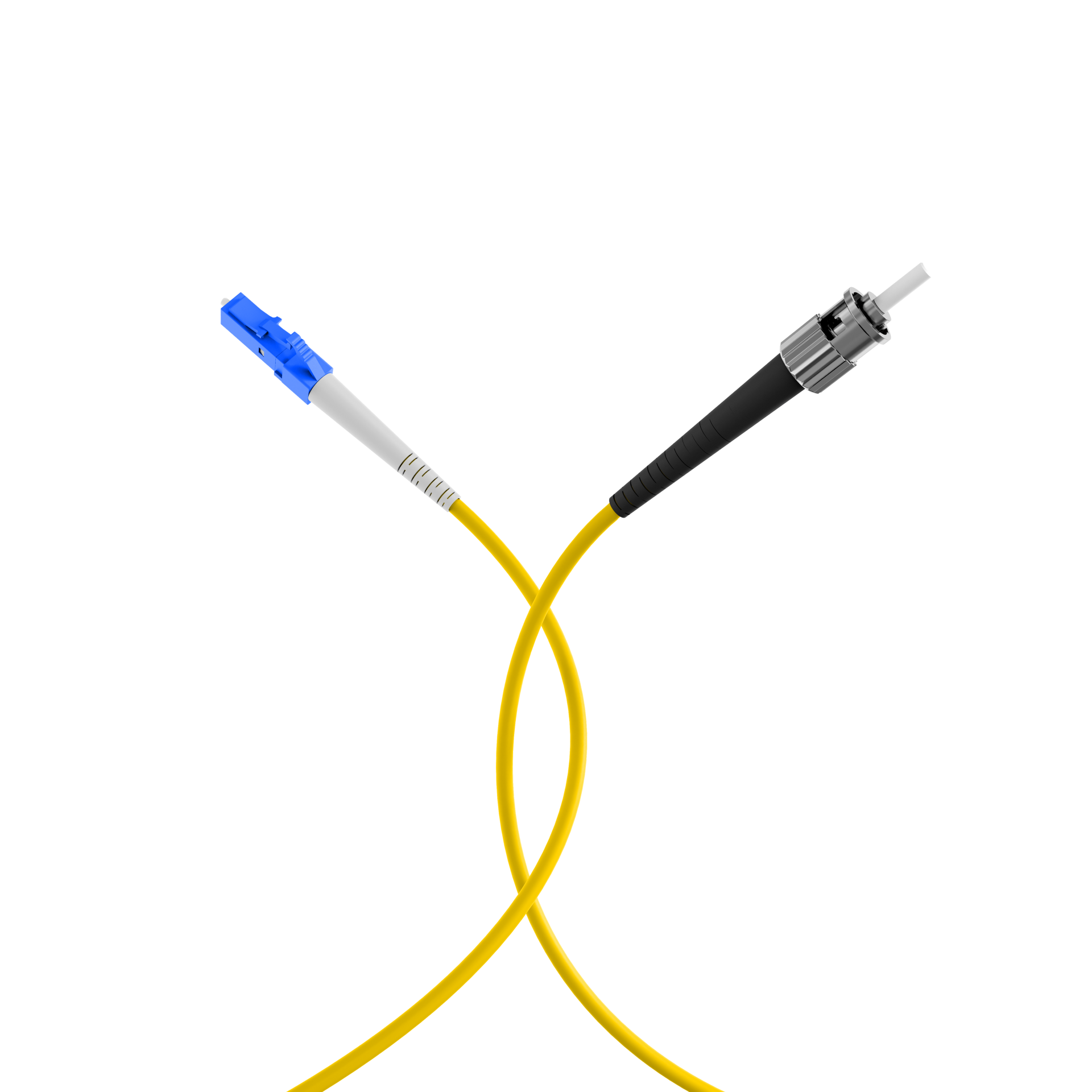

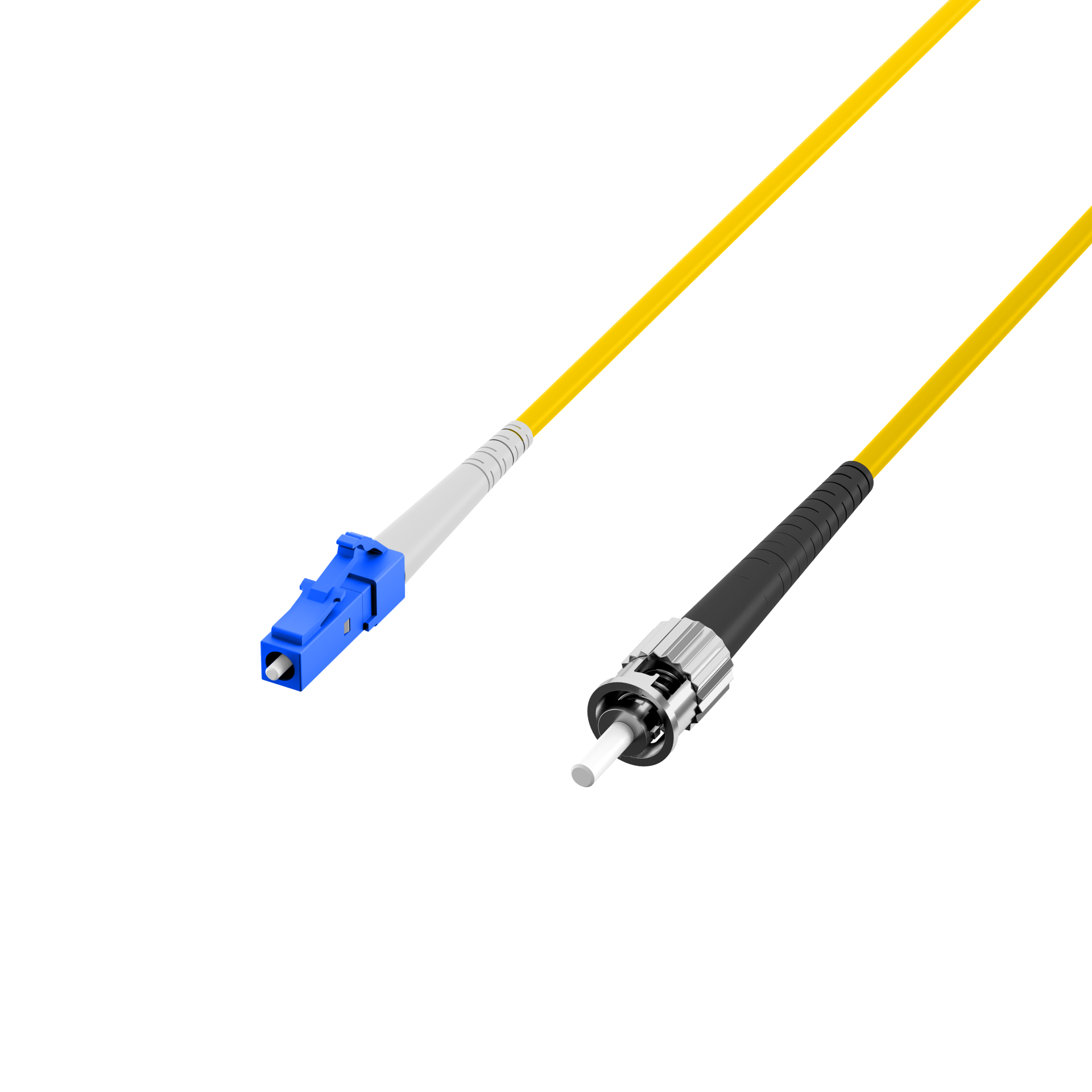

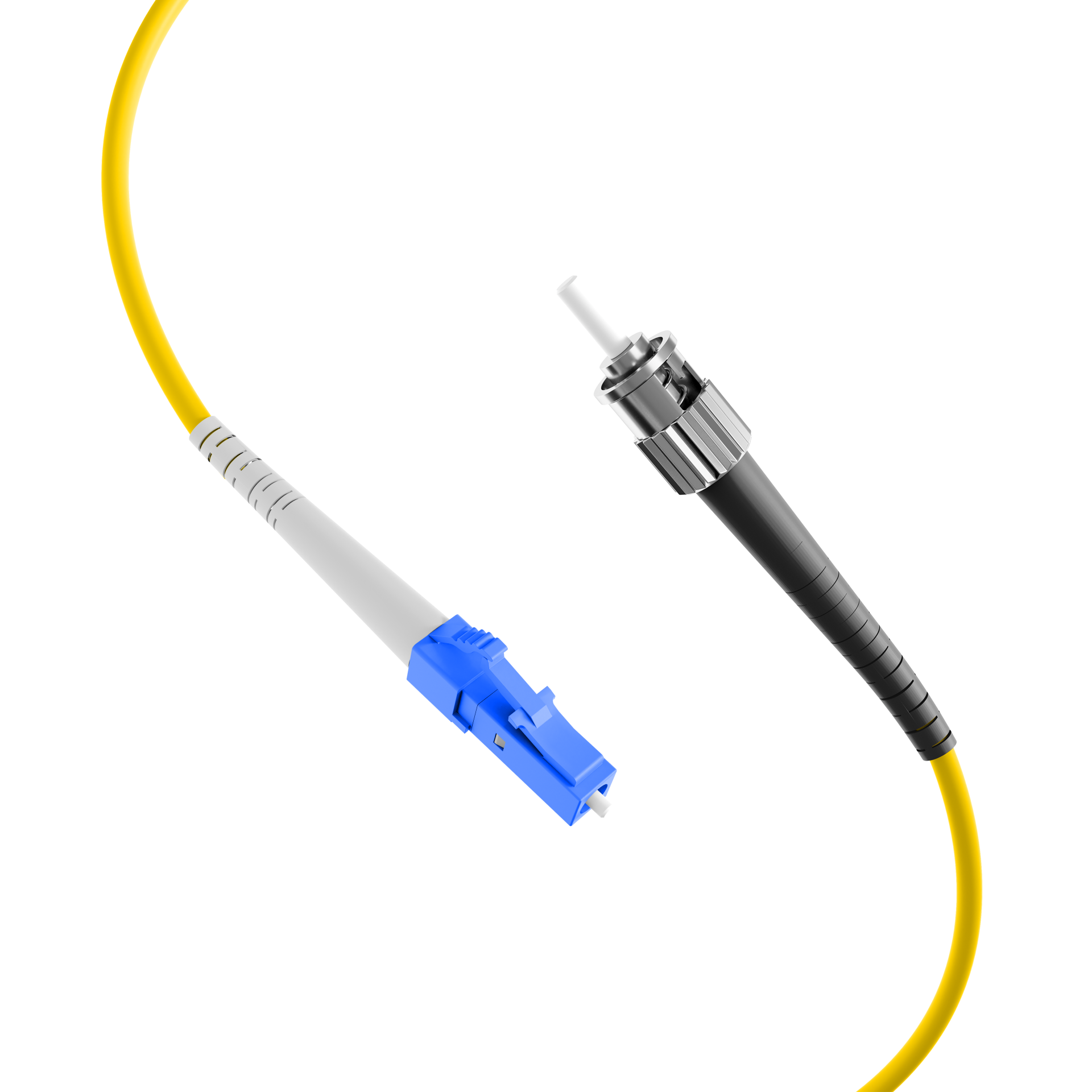

Simplex LWL Patchkabel LC-ST OS2 5m 3,0mm Gelb 9/125µm
Artikelnummer:
O0463.5
EAN Nr.:
4049759044527
Produktinformationen für Simplex LWL Patchkabel LC-ST OS2 5m 3,0mm Gelb 9/125µm
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | LC |
|---|---|
| Steckverbindertyp Anschluss 2: | ST |
| Kategorie: | OS2 gemäß ITU-T G.652.D |
| Mantel-Farbe: | gelb |
| Anzahl der Fasern: | 1 |
| APC-Ausführung: | Nein |
| Arbeitstemperatur: | -20 – 70 °C |
| Biegeoptimierte Faser: | nein |
| Faserart: | Singlemode 9/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Simplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 3,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantelmaterial: | LSZH |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Singlemode: | B/2 nach IEC 61753-1 |
| Steckverbinderanschluss 1 Farbe: | blau |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O0463.1 | Simplex LWL Patchkabel LC-ST OS2 1m 3,0mm Gelb 9/125µm | 1,0 m | ±5 % | |
| O0463.2 | Simplex LWL Patchkabel LC-ST OS2 2m 3,0mm Gelb 9/125µm | 2,0 m | ±5 % | |
| O0463.3 | Simplex LWL Patchkabel LC-ST OS2 3m 3,0mm Gelb 9/125µm | 3,0 m | ±5 % | |
| O0463.5 | Simplex LWL Patchkabel LC-ST OS2 5m 3,0mm Gelb 9/125µm | 5,0 m | ±5 % | |
| O0463.10 | Simplex LWL Patchkabel LC-ST OS2 10m 3,0mm Gelb 9/125µm | 10,0 m | ±5 % | |
| O0463.20 | Simplex LWL Patchkabel LC-ST OS2 20m 3,0mm Gelb 9/125µm | 20,0 m | ±5 % |
Benötigte Werkzeuge
Wird verwendet mit

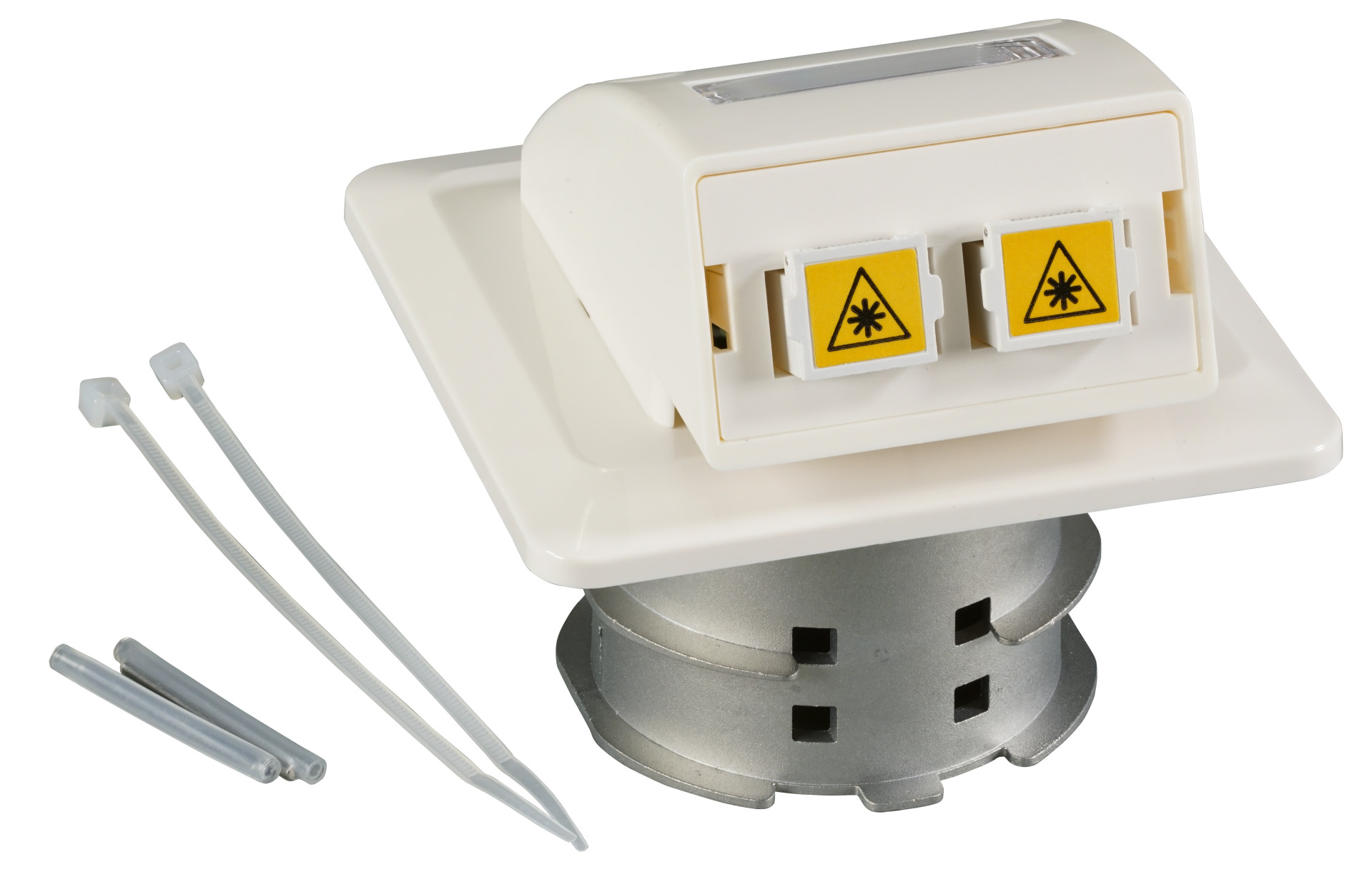

FO Datendose UP,2 LC-D Kupplungen OS2 APC mit Shutter, integrierter Spleißhalter
Zubehör
