U-DQ(ZN)BH 9/125µ G657A 5000N
Preise nur für eingeloggte Nutzer sichtbar
U-DQ(ZN)BH 12x12 E9 G657A LSZH schwarz,CPR Eca
Artikelnummer:
544144.1L
EAN Nr.:
4049759258337
Produktinformationen für U-DQ(ZN)BH 12x12 E9 G657A LSZH schwarz,CPR Eca
Einsatzgebiete:
Zur ortsfesten Verlegung innerhalb und außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung nicht zulässig
Merkmale:
Universalkabel
Geeignet für Steckerkonfektionen
Der Kabeldurchmesser kann variieren
Zur ortsfesten Verlegung innerhalb und außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung nicht zulässig
Merkmale:
Universalkabel
Geeignet für Steckerkonfektionen
Der Kabeldurchmesser kann variieren
Technische Eigenschaften
| Mantel-Farbe: | schwarz |
|---|---|
| Anwendung: | innen/außen |
| Faserkategorie: | G657.A1 |

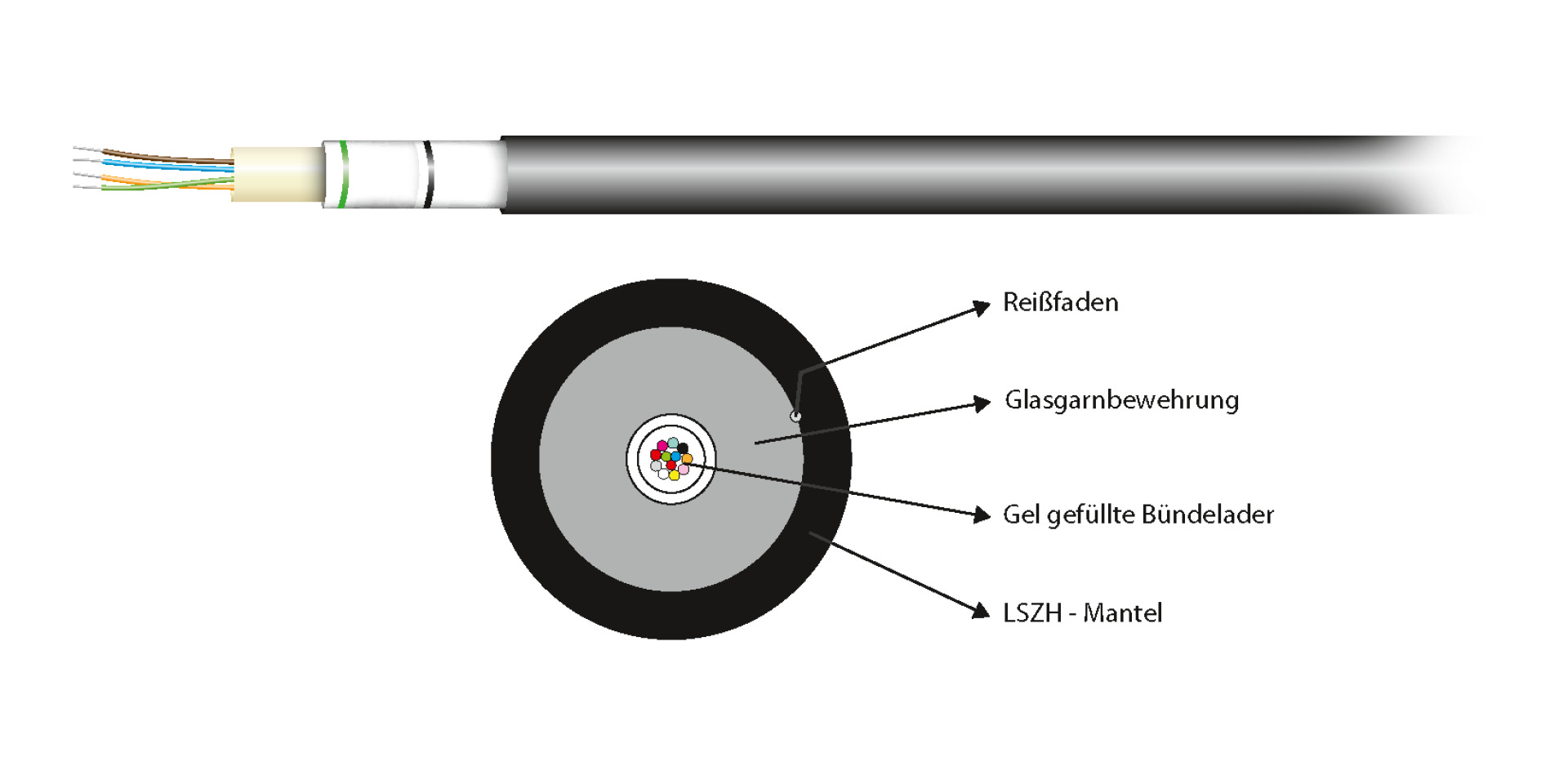

| Ader-Art: | zentrale Bündelader |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,3 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 1310nm: | 0,36 |
| Dämpfung max. (dB/km) 1550nm: | 0,22 |
| Einblasbar: | Nein |
| Euroklasse: | Eca |
| Faserart: | Singlemode 9/125 |
| Faserfarben: | blau, braun, gelb, grau, grün, orange, rosa, rot, schwarz, türkis, violett, weiß |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-3-24 |
| Funktionserhalt: | nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Nein |
| Längswasserdichtigkeit: | 3/24 m/h |
| Mantelmaterial: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 150 N/dm |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Rückstreukoeffizient 1310nm (Brechzahl): | 1,4676 |
| Rückstreukoeffizient 1550nm (Brechzahl): | 1,4682 |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Installation): | -20 – 60 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 100Gbit |
Varianten
| Art. Nr. | Bezeichnung | Zugkraft Verlegung | VDE-Bezeichnung | Biegeradius | Gewicht | Aufbau | Kabel Ø | |
|---|---|---|---|---|---|---|---|---|
| 544144.1L | U-DQ(ZN)BH 12x12 E9 G657A LSZH schwarz,CPR Eca | 5000 N | U-DQ(ZN)BH 144E9/125 | 240 mm | 240 kg/km | 144E ( 12 x 12 ) Singlemode G.657.A1 | 16,0 mm | Varianten auswählen |
| 54448.1L-CPR | INFRALAN® U-DQ(ZN)BH 48E 9/125µ, G657A, LSZH schwarz CPR Eca | 5000 N | U-DQ(ZN)BH 48E9/125 | 170 mm | 130 kg/km | 48E ( 4 x 12 ) Singlemode G.657.A1 | 11,2 mm | Varianten auswählen |
| 54496.1L-CPR | INFRALAN® U-DQ(ZN)BH 96E 9/125µ, G657A, LSZH schwarz CPR Eca | 5000 N | U-DQ(ZN)BH 96E9/125 | 200 mm | 165 kg/km | 96E ( 8 x 12 ) Singlemode G.657.A1 | 13,1 mm | Varianten auswählen |
