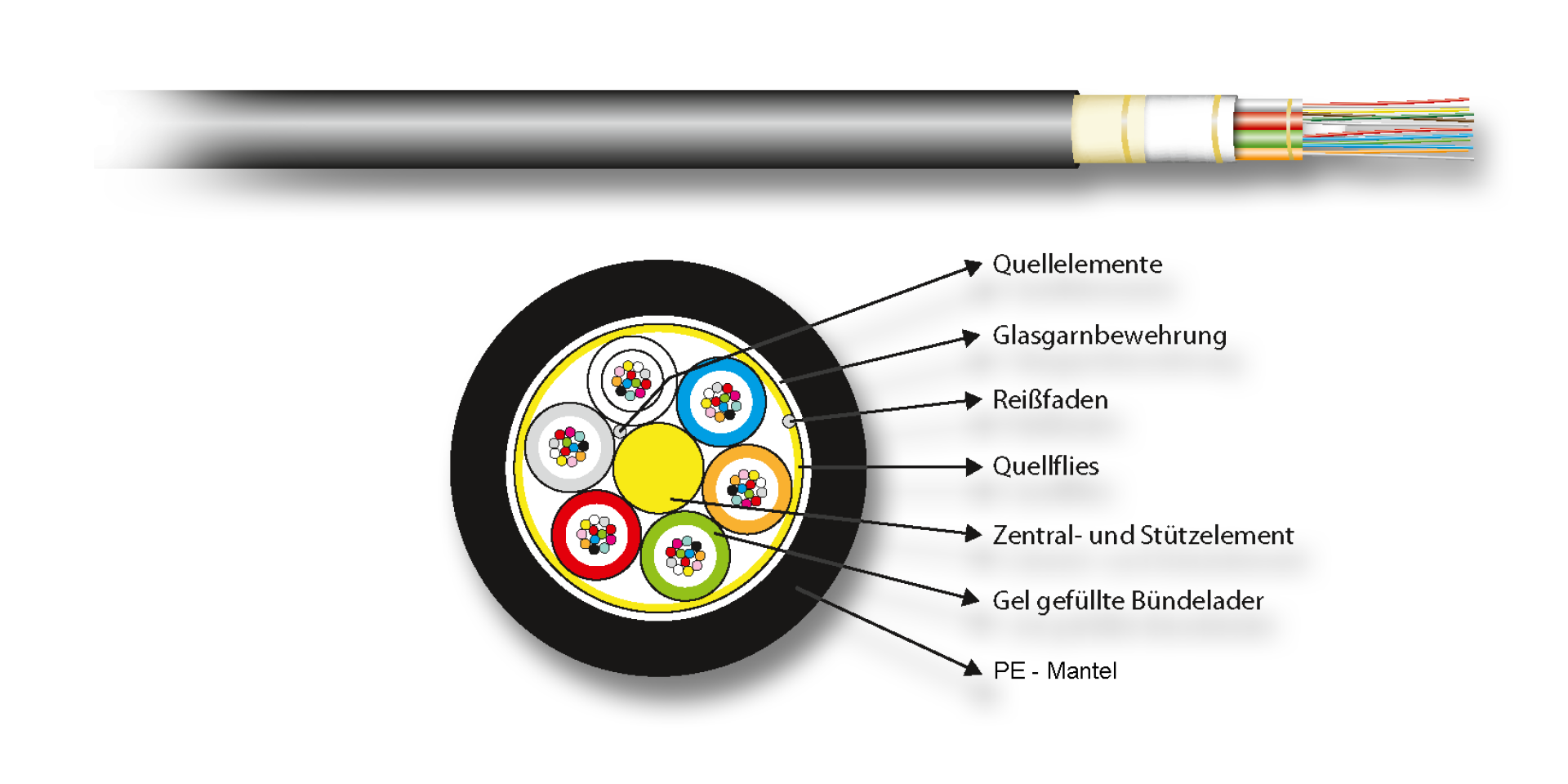

Außenkabel A-DQ (ZN)B2Y SM G657.A1 1750N
A-DQ(ZN)B2Y OS2 4E (1x4) Fca 1750N PE schwarz 7,1mm G657A1
Artikelnummer:
55404.1
EAN Nr.:
4049759073084
Produktinformationen für A-DQ(ZN)B2Y OS2 4E (1x4) Fca 1750N PE schwarz 7,1mm G657A1
Einsatzgebiete:
Zur ortsfesten Verlegung außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung zulässig
Merkmale:
Außenkabel
Beständig gegen Öl, Benzin, Säuren und Laugen
Der Kabeldurchmesser kann variieren
Zur ortsfesten Verlegung außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung zulässig
Merkmale:
Außenkabel
Beständig gegen Öl, Benzin, Säuren und Laugen
Der Kabeldurchmesser kann variieren
Technische Eigenschaften
| Mantel-Farbe: | schwarz |
|---|---|
| Anwendung: | außen |
| Faserkategorie: | G657.A1 |
| Ader-Art: | zentrale Bündelader |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: |
Bis 12 Fasern: 2,9 bis 24 Fasern: 3,5 mm |
| Chemisch beständig: | Ja |
| Dämpfung max. (dB/km) 1310nm: | 0,4 dB/km |
| Dämpfung max. (dB/km) 1550nm: | 0,4 dB/km |
| Einblasbar: | Nein |
| Faserart: | Singlemode 9/125 |
| Faserfarben: |
blau braun gelb grau grün orange rosa rot schwarz türkis violett weiß |
| Fasermarkierung: | Farbe |
| Flammwidrig: | Nein |
| Funktionserhalt: | Nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Kabel & Fasern: |
IEC/EN 60794-1 IEC 60794-3 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Längswasserdichtigkeit: | 3/24 m/h |
| Mantelmaterial: | PE |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 1500 N/dm |
| Raucharm: | Nein |
| Raucharm nach EN 61034-2: | Nein |
| Temperaturbereich (Betrieb): | -25 – 60 °C |
| Temperaturbereich (Installation): | -5 – 50 °C |
| Temperaturbereich (Lagerung): | -25 – 70 °C |
| UV beständig: | Ja |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Ölbeständig: | Ja |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 100Gbit |
Varianten
| Art. Nr. | Bezeichnung | Aufbau | Biegeradius | Kabel Ø | Zugkraft Verlegung | Gewicht | |
|---|---|---|---|---|---|---|---|
| 55404.1 | A-DQ(ZN)B2Y OS2 4E (1x4) Fca 1750N PE schwarz 7,1mm G657A1 | 04E ( 1 x 4 ) Singlemode G.657.A1 | 140 mm | 7,1 mm | 1750 N | 39 kg/km | |
| 55408.1 | A-DQ(ZN)B2Y OS2 8E (1x8) Fca 1750N PE schwarz 7,1mm G657A1 | 08E ( 1 x 8 ) Singlemode G.657.A1 | 140 mm | 7,1 mm | 1750 N | 39 kg/km | |
| 55412.1 | A-DQ(ZN)B2Y OS2 12E (1x12) Fca 1750N PE schwarz 7,1mm G657A1 | 12E ( 1 x 12 ) Singlemode G.657.A1 | 140 mm | 7,1 mm | 1750 N | 39 kg/km | |
| 55424.1 | A-DQ(ZN)B2Y OS2 24E (1x24) Fca 1750N PE schwarz 7,3mm G657A1 | 24E ( 1 x 24 ) Singlemode G.657.A1 | 150 mm | 7,3 mm | 1750 N | 43 kg/km |
